YD/T 1006-1999.A simultaneous voice plus data modem, operating at a voice plus data signalling rates of 4 800bit/ s, with optional automatic switching to data-only signalling rates of up to 14 400bit/s, for use on the general switched telephone network and on leased point-to-point 2-wire telephone-type circuits.
1范围
YD/T 1006规定用于公用电话交换网和点对点二线租用电话型电路上的调制解调器。该调制解调器的主要特征如下:
1)采用成帧的正交语音/数据调制(成帧QADM)同时传输全双工语音信息和同步语音加信号速率为4800bit/s的数据;
2)在语音静默期间为了使数据信号速率能增加到最高14400bit/s,在纯数据信号速率和语音加数据信号速率之间进行任选地自动转换;
3)在纯数据信号速率和语音加数据信号速率之间任选地进行用户控制转换;
4)在传输的每一个方向上,数据加语音和纯数据方式是独立的;
5)从语音接口和数据接口进行呼叫建立的规程;
6)在语音连接建立之前或之后,从数据接口建立呼叫的规程;
7)通过正交语音/数据调制在语音加数据传输期间使语音和数据信道相分离;
8)在调制解调器中执行的下列纯同步数据信号速率的正交幅度调制传输(QAM):
——14400bit/s
——12000bit/s
——9600bit/s
——7200bit/s
——4800bit/s
9)在公用电话交换网和点对点二线租用电话型电路上的全双工操作方式;
10)利用回波消除技术分离双向数据和语音信道;
11)以3000符号/s或2800符号/s的同步线路传输速率对每一信道进行正交幅度调制;
12)在启始建立符号速率期间交换符号速率确定信号;

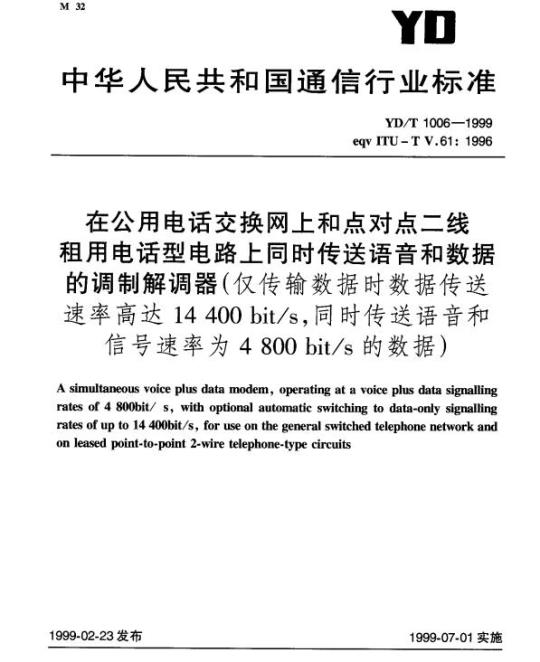

中华人民共和国通信行业标准
YD/T 1006—1999
eqv ITU -T V.61: 1996
在公用电话交换网上和点对点二线租用电话型电路上同时传送语音和数据的调制解调器（仅传输数据时数据传送速率高达14400bit/s，同时传送语音和信号速率为4800bit/s的数据）
A simultaneous voice plus data modem, operating at a voice plus data signallingrates of 4 800bit/ s, with optional automatic switching to data-oniy signallingrates of up to 14 400bit/s, for use on the general switched telephone network andon leased point-to-point 2-wire telephone-type circuits1999-02-23发布
中华人民共和国信息产业部发布1999-07-01 实施
YD/T 1006-1999
2引用标推
3定义
缩略语
线路信号
接口·
抗码器和解码器
操作规程
启始规程
再训练规程
速率再协商规程
测试设施
FKAOIKAC
YD/T 1006—1999
本标准等效采用国际电信联盟电信标准化部门ITL-T建议V.61（1996年8月版）《在公用电话交换网上和点对点二线租用电话型电路上同时传送语音和数据的调制解调器（仪传输数据时数据传送速率高达14400hit/g，同时传送语音和信号速率为4800bit/s的数据））。本标准包括以下内容：
标准的范围、引用标准、定义、线路信号、接口方式、扰码器、帧结构、解码器以及操作规程和测试设施。本标准由邮电部电信研究规划院提出并归口：本标准起草单位：邮电部电信传输研究所本标难主要起草人：韩庆藜
聂秀英
中华人民共和国通信行业标准
在公用电话交换网上和点对点二线租用电话型电路上同时传送语音和数据的调制解调器（仅传输数据时数据发送速率高达14400bit/s，同时传送语音和信号速率为4800bit/s的数据）A Simultaneous wuice plug data modem,operating al a wnice plus daldsigrallirig rates of 4 800hit/s, with optiural automutic switching to data-onlyaigmalling rates of up lo 14 40bit/s,for uac on the general swilched telephonenetwork and on leased pmint-to-poinl 2-wirte telephone-typc cinruits1范围
YD/T 1006 - 1999
egv IIU-T V.61 : 1996
本标准规定用于公用电话交换网和点对点二线租用电话型电路上的调制解调器。该调制解调器的主要特征如下：
1）采用成顿的正交语咨/数据调制（成赖（AI)M)同时传输全双工语音信息和同步语音加信号速率为4800bit/s的数据：
2）在语音静默期间为了使数据信号速率能增加到最高14400bi/，在纯数据信号速率和语音加数据信号速率之间进行任选地自动转换；3）在纯数据信号速率和语音加数据信号速率之间任选地进行用户控制转换：4）在传输的每一个方向上，数据加语音和纯数据方式是独立的；5）从谱音接口和数据接口逃行呼叫建立的规程；6）在语音连接建立之前或之后，从数据接口建文呼叫的规程：7）通过正交语音/数据调制在语音加数据传输期间使语音和数据信道相分离：8）在调制解调器中执行的下列纯向步数据信号速率的正交幅度调制传输（QA.M)：-14400bit/s
-12 (00hit/s
9 60bi/g
-7 200bit/s
:--4 800bi/s
9）在公用电话交换网和点对点一线租用电话型电路上的全双工操作方式：10）利用回波消除技术分离双向数据和语高信道：11）以3000符号/s或2800符号/：的同步线路传输速率对每一信道逊行正交幅度调制；12）在房始建立符号速率期间交换符号速率确定信号；13）在启始建立数据信号速率期间交换速率序列：14）不经过再训练改变数据信号的规程；15）具有最高速率为342hit/的调节信号速率的全双工辅助控制信道：注：在每一个调制解调器中发送和接收纯微据信号的速率应相同。在每·个方向上呆瞬问由语音静默或用户控制引起的纯绝数据发送的发送速率和按收数据信号速率可能不相同。中华人民共和国信息产业部1999-02-23批准FKAONIKACa
1999-07-01 实施
2引用标准
YD/T 1006 - 1999
下列标准和建议包括的条文通过在本标准中的引用构成本标准的条文。在标准出版时，所示版本均为有效。所有的标准和建议均可能会被修订，使用本标准的各方应探讨使用下面所列标准和建议最新版本的可能性。
GB7617（原CCFTT建议.2)（1987）电话线上传输数据的功率电平在数据通信领域中通常同集成电路一起使用的非平衡双流接门CB 7618(TFU-T建议 V. J0)(1987)电路的电气特性
在数据通信领域中通常同集成电路一起使用的半衡双流接口电GB 7619(ITU-T 建议 V.11)(1987)路的电气特性
GB 7623(ITU-T建议V.25)(1987)在公用电话交换网上的白动应等设备和（或)并行白动呼叫设备，包括人工和白动建立呼叫时使回被控制装暨停止工作的规程
TTEI-T建议V，8his（1996）在公用电话交换网和点对点一线租用电话型电路上.使用的数据电路终接设备（IICFs)之间和在数据电路终端设备(DTEs）之间的识别和选择共模运行的规程
ITU-T建议 V.14(1993)
ITT:-T 建议 V.24(1993)
同步承载信道上的起止字符的传输在数据电路终端设备(DTE)和数据电路终接设备(DCE)之间的互换电路定义列表
非平衡双流互换电路的电气特性FTU-T 建议 V.28(1993)
IIU-T建议V.32bis（1991）用于公用电话交换网和点对点二线租用电话型电路1:的最高数据信号速率为14400bit/s操作的全双工调制解调器IIL-T建议 V.42(1993)
CCITT建议 V.54(1998)
IS02110( 1989)
3定义
本标准使用下列定义：
使用异步到同步转换的DCEs的差错校正规程用于调制解调器的环回测试设备信息技术一数据通信一25芯DTE一DCE接口连接器和接触线号码分配。3.1应答方式的调制解调器
使用GB7623应穿序列初始启始规程的调制解调器。注意该序列避循V.8bis现程时，无论哪一台调制解调器实际应答-呼叫，任台调制解调器均可被设定成应答方式的调制解调器。3.2语音加数据操作
使用QAUM同时传输语音信息连同数据比特的操作。3.3辅助信道
是一个可变比特率数据信道（最高到342biVs），该信道上的数据与用户数据和附加控制数据·-起复用成调制解调器发送的比特流。辅助信道中传递的数据独立于用户数并作为控制数据的·-部分传递：3.4主叫方式的调制解调器
在监测到作为启始规程初始的CB7623应答序列后初始的调制解调器。注意该序列遵循V.8bis规程时，无论哪一台调制解调器实际发起一呼叫，任意一调制解调器均可被设定成土叫方式的调制解调器3.5控制数据
在每一个愤的控制段期间传输，并用于控制调制解谢器操作的数据。控制数据独立于用户数据，3.6纯数据操作
使用QAM调制,仅传输数据比特的操作。2
YD/T 1006 -1999
由用户数据段和控制段组成的长为70个符号的一个段。3.8预加重
一种线性均衡方法，该方法对发送的语音信号进行滤波以补偿该信号的频谱特性。预加重可以是固定的，或是白适应的。在固定的情况下是对频谱的长期期望的平均值进行滤被补偿；在自适应的情说下是对语育信号的短期频谱内容进行滤波补偿。出接收器中附加的解加重滤波器对发送器中应用于语音信号和预加重滤波进行解加重。
3.9同步信号单元
信号空间图中的信号单元AB、C和D，这些单元在启始、再训练和速率协商规程期间使用。3.10用户数据
用户提供的要传输的数据。用户数据独立于控制数据。3.11可变数据逆率操作
在任何给定恢中可以使用QADM或QAM调制的操作。在每-个恢中使用哪种类型调制由在发送器中的语音静默监测决定，并且通过控制数据将快定的结果发送给远端接收器。4缩略语
本标准使用下列缩略语：
5线路信号
国际电报电话咨询委员会
生成多项式一应答调制解调器
生成多项一呼叫调制解调器
通用电话交换网
国际标准化组织
国际电信联盟一电信标准化部门正交语育/数据调制
正交幅度调制
5.1载波频率和调制速率
提供两种调制速率。第 种是 3 000符号/s±0.01%。第二种是 2 800符号/s±0.01%。在调制速率为 3000符号/s时,载波频率为1800±1Hz。在调制速率为2800符号/s时,载波频率为168)+1Hz。在以上两种情况下，接收器必领能够在最大接收频率偏移为±7H的情况下操作。5.2传输频谱
传输功率电平必须符合GB7617的规定。对于应用于复用器的数据输人的连续二进制“1”和应用于发送器的诺音输入的长期静止语音信导，带边缘的传输能量密度相对于带内最大能量密度应衰减4.5主2.5dB，在调制速率为 3(00符号/s时,带边缘应在300Hz和3 300Hz处测鼠，在调制速率为2 800符号/时，带边缘应在280Hz和3080Hz处测量。5.3语音帧
5.3.1恢结构
顿结构用于在数据信号单元中传输用广数据和控制信息。每一个顿的长度为70个符号,并由两个主要段组成。第一个段包含用户数据。第二个段包含带有语育参数的控制信息。两个段均可以包含语音信息
一帧中的符号应标识为符号1到符号70。在调制速率为3000符号/g时，用户数据在符号1到符号56中传输，控制信息在符号57到符号70中传输：在调制速率为2800符号/s时，用户数据在符号1到符3
KAONIKACa
YD/T 1006 - 1999
号60中传输，控制信息在符号61到符号70中传输。有两种类型的恢，在语音加数据帧中，语音信息与用数据或控制数据组合在一起，以5.5.1.1中描述的QADM星座传输。在纯数据的顿中，用户数据或控制数据以在广始、再训练和速率协商规程期间协商的最终的纯数据速率传输，使用5.4中为那个速率规定的QAM星座，5.3.2仟选的可变数据速率操作
该调制解调器能任选地使用可变数据速率操作，在输入语音信号中监测到静默的献的期间可以将传输的数据信号速率从数据加语音信号速率增加到纯数据的信号速率，若使用了可变数括速率操作，在每一个慎期间该调制解调器应确定是否在语音信号中有足够的信息用于在后续的恢中传输数据加语音。该调制解调器然后应根当前恢的控制段中的后续顿的状态输信息（见5.6）。该调制解调器要自调节，以便为以新顿的数据段的第·个符号开始的新懒使用选择的（纯数据或数据加语）虽传输信号单元。若不使用前变的数据速率操作，该调制解调器应在每一个控制段中语音加数据操作期间标识后续帧是数据加语音愤。
不臂是否使用可变数据速率操作，该调制解调器应在接收器中接受纯数据和数挪加语音帧。通过在启始、再训练或速率再协商规程中将速率宁3（见8.7)的适当的比特设置为零，该谢制解调器可禁止远端调制解调器的发送器来用可变数据速率操作。5.3.3任选的用户控制的纯数据操作该调制解调器能任选地允许在用户控制下传输纯数据顿，而不考语音信号的信息内穿。若使用了用户控制的纯数据操作，该调制解调器应在每一个顿期间确定在后续的慎中用户是否请求纯数据操作。该调制解调器然后应根据当前恢的控制段中的后续顿的状态传输信息（见5.6)。若使用了用户控制的纯数操作和可变数据速率操作，用户审请的纯数据操作优无于可变数据速率操作。若使用了用户控制的纯数据操作，无论是否禁止了可变数据速率操作，用户对纯数据操作的请求将引起纯数据操作。若出于用户控制后续的帧是纯数据，这将在控制信息中标识（见5.6）。该调制解调器应进行白调节，以便为以新顿的数据段的第一个符号开始的新顿使用选择的（纯数据或数据加语音)座发送信号单元。不管是否使用了可变数拆速率操作，该调制解调器应在按收器中接受纯数据和数据加语音快。5.4纯数编
5.4.1[4400bil/g的信号单元编码速率为14400bit/a时，要发送的挑码数据流被分成以六个连续的数据比特为一组的若干组，按照表1将每一组中在时间上最前的两个比特Q1,和02，首先差分编码到YI，和Y2元，此处Q1,足在时间上的第-个比特，下标标识该组的序列号：然后按照图1所示的信号空间图将6个比特Y1，~Y2、Q3，、Q4.Q5，和Q6映射到要传输的信号单元的坐标。在图中，二进制数值指比特Y1，、Y2，、Q3。Q4、Q5，和（，4、B,C 和 D 指同步信号单元。5.4.212000bit/s的倍号单元编码速率为12000bit/时，要发送的扰码数据流被分成以五个连续的数据比特为-组的若十组。按照表「将每一纽中在时间上最前的两个比特QI，和Q2,首先差分编码到Y1,和Y2n，此处Q1，是在时间上的第一个比特，下标n标识该组的序列号。然后按照图2所示的信号空问图将5个比特Y1，Y2Q3.，94,和05.映射到要传输的信号单元的坐标。在图巾，二进制数值指比特Y1n、Y2、Q3，、Q4.和Q5A、H,C和D指同步信号单元。
5.4.39600bil/s的信号单元编码速率为9600bit/s时，要发送的扰码数据流被分成以四个连续的数据比特为一组的若十组。按照表】将每组巾在时间上最前的两个比特1，和Q2，首先差分编码到Y1,和Y2n，此外QI，是在时间上的第一个比特，下标n标识该组的序列号：然后按照图3所示的信号空间图将4个比特Y1，、Y2.Q3元和（4峡射到要传输的信号单元的坐标。在图中，二进制数值指比特YI，Y2，Q3.和Q4n？A、H.C和D指同步信号单元。
前一个输出
110111
001011
011001001
010010
100101
YD/T1006-1999
差分叫相编码
Y2, -1
101101
101100
0010O0
010110
110001
011011
四相变化
+ 270#
90（虚部）
110101
110100
100100
101110
031000
130010
-00111
101101
101000
100000
110011
101010
110110
101011
E00t10
001010
010101
100010
100001
111001
010111
图1速率为14400bit/s的调制信号空间KAONYKAca
4 800hit/a的
信号状态
（【实部）
101111
YD/T 1006 -- 1999
90（部）
nia 2-
图2速率为12000bi/s的调制信号空间K（虚都）
1800010
（实）
速率为9600hit/s的调制信号空间图3
5.4.47 20H0lit/s的信号单元编码{（实部）
速率为7200bit/s时，要发送的扰码数据流被分成以兰个连续的数据比特为·组的荐干组。按照表1将每一组中在时间上最前的两个比特Q1和Q2.首先差分编码到Y1，和Y2，此处Q1，是在时间上的第-：个比特，下标n标识该组的序列号。然后按照图4所示的信号空间图将3个比特Y1，，Y2，和03。映射到要传输的信号单元的坐标。在图中，二进制数值指比特Y1，Y2,和Q3acA、B、C和D指同步信号单元。5.4.54800bi/的信号单元编码
速率为4800kbit/s时，要发送的扰码数据流被分成以两个连续的数据比特为一组的若下组。按照表1将每组中在时间上最前的两个比特01和02，首先差分缩码到Y1.和Y2，此处01是在时间下的第\个比特，下标n标识该组的序列号。然后按照图5所示的信号空间图将两个比特Y1，利Y2,映射到要传输的信号单元的坐标。在图中，二进制数值指比特Y1,和Y2a：A、B、C和D指网步信号单元。5.5语音加数热编码
5.5.1语育处理系统描述
5.5.1.1逆率为4800bit/的数据信号单元编码加语音在速率为4800bi/s时，要发送的扰码数据流被分成以两个连续的数据比特为组的若十组。按照表1将每组中在时间上最前的两个比特Q1,和Q2,先差分编码到Y1,和Y2n，此处Q1,是在时间上的第6bzxz.net
YD/T 1006 - 1999
(虚)
0（实部）
图4速率为7200hits的调制信号空间cH
90《部
0 (实部）
图5速率为4800bit/s的调制信号空间-个比特，下标π标识该组的序列号。然后按照图6所示的信号空间图将两个比特Y1,和Y2,映射到要传输的信号单元的坐标：在图中，二进制数值指比特Y1,和Y2nc按5.5.2中的描述处理语音信号以生成在该调制解调器符号速率下的复值语音信号单元。语音信号单元加上数据信号单元以生成要传输的语音加数据信号单元。应按如下方式标度语音数据屋座，在复值语意信号单元具有零幅度时，其发送电平比纯数据星座的传输功率电平低2.5dB
注：对语音信号中元进行标世和限制,以便使生成的语音加数据信号单元仍占用由数据信号单元表示的区域(图6中的点线)。
5.5.1.2功能单元
图7示出了在调制解调器的发送器中语音处理功能的框图，粗箭头标识以一个功能块发送到另-个功能块的值是复值：中右下角标识纯数据的调制解调器功能或功能组，这些功能不随差语音处理的增加而明品地改变。邻近箭头的S标号标识符导速率信息。MS标号标识3抽样/符号或4抽样/符号的信息，同时F标号标识语音顿速率信息：注：其他同等的方可能用于替代本标准中描述的示于图7的语音频率变换和滤波功能5.5.1.3语音载波频率和处理速率图7中用W表小语音载波。在调制速率为3000符号/s时载波频率16X0Hz,在调制速率为280)符号/s时载波频率为1493.3Hz
图7中用5示出特定符号速率下的信号处理，当调制速率为3(000符号/s时，按3000抽样/进行，当调制速率为2800符号/s时，按2800捆样/进行。图7中用MS小出特定符号速率整数倍下的信号处理，处理速度可以是3抽样/符号或4抽样/符号当调制速为3000符号/：时,S速率为9000抽样/或12000抽样/8，当调制速率为2800符号/g时7
TKAONYKACa
YD/T 1006 -- 1999
图6在4800hit/下的语音加数据调制倍导空间（）
MS 速率为 8 400 抽样/g或 11 200 抽样/g图7中用F示出特定速率下的信号处理，当调制速率为3000符号/时按42.857抽样/g进行，当调制速率为2800符号/5时按40抽样/s进行。对于每一种情况，每一顿都为70个符号：5.5.2语音功能
5.5.2.1预加重滤波
预加重滤波器施加于语音源信号。滤波器以MS速率操作并按如下等式生成：y(h) = cox(R)+ cix(k -1)+ C2x(h -2)此处（)是预加重滤波器的信号输人，)是预加重滤波器的输出。预加重滤波器的系数cl、C1和2应从衣2（对3抽样/符号）或表3(对4抽样/符号）中的系数集中选择。系数可以是自适应选择的或固定的：若为白适应的，则对每一顺它们都将被更新一次。标认预加重滤波器中使用的滤波器系数集的案引应在控制信息中每-·愤问接收器发送·次。无论预加重系数是固定的或自适应的部应发送该索引。滤波器系数的每·一集的索引示于表2(3次抽样/符号）或表3(4次抽样/符号)。
注：若系数是固定的，它们应被设置成能为输人伤号期望的频增内容提供折衰补偿的值。5.5.2.1.1预加重系数的插人法
若自适应地选择预加重系数，发送器中的滤波系数应按下面描述的方法在70个符号期间插人。无论在调制解调器中预加重的发送是固定的还是自适应的，应内插接收器中的滤波系数，在下面的讨论中，下标，表示发送符号的顿的序号：在恢「的结尾在控制段期间发送的控制信息用于顿f+1开始的数据。系数集C指[coicivc2]的矩阵表示。1）在顿的结尾处的控制段期间，发送系数集C,的索引。2）在符号70,中发送的语音信号单元与预加重滤波器系数集Cf-1其有最大的相关性（见注）。3）在顿f+1期间，在符号m4+1(此处1≤m≤70)中发送的语音信号单元与如下表示的滤波系数集C8
YD/T 1006 1999
粮酸源
FKAOIKACa
