GA/T 645-2014
基本信息
标准号:
GA/T 645-2014
中文名称:安全防范监控变速球型摄像机
标准类别:公共安全行业标准(GA)
标准状态:现行
出版语种:简体中文
下载格式:.zip .pdf
下载大小:2640133
相关标签:
安全
防范
监控
变速
球型
摄像机
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GA/T 645-2014.Speed dome for security surveillance.
1范围
GA/T 645规定了安全防范视频监控系统中变速球型摄像机的分类及标识、技术要求、试验方法、检验规则和标志、包装、运输、贮存等技术要求。
GA/T 645适用于安全防范视频监控系统中的变速球型摄像机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2423.1电工电子产 品环境试验第2 部分:试验方法试验 A:低温
GB/T 2423.2电工电子产 品环境试验第2 部分:试验方法试验 B:高温
GB/T 2423.3电工电子产 品环境试验第2 部分:试验方法试验 Cab:恒定湿热试验
GB/T 2423.5电工电子产 品环境试验第2 部分:试验方法试验 Ea和导则:冲击
GB/T 2423.10电工电子产 品环境试验第2 部分:试验方法试验 Fe:振动(正弦)
GB/T 2423.18环境试验第2 部分:试验方法实验 Kb:盐雾,交变(氯化钠溶液)
GB/T 2423.21电工电子产 品环境试验第2 部分:试验方法实验 M:低气压
GB/T 2423.24-2013环境试验第2 部分:试验方法实验 Sa:模拟地面上的太阳辐射及其试验导则
GB/T 2828.1-2012 计数抽样检验程序第 I部分:按接收质量限(AQL) 检索的逐批检验抽样计划
GB/T 2829-2002周期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB 4208-2008外壳防护等级(IP代码)
GB 9254-2008信息技术设备的无线电骚扰限值和测量方法
GB/T 12322-1990通用型应用电视设备可靠性试验方法
GB/T 15211-2013安全防范报警设备 环境适应性 要求和试验方法
GB 16796-2009安全防 范报警设备安 全要求和试验方法
GB/T 17626.2-2006电磁 兼容试验和测量技术静 电放电抗扰度试验
GB/T17626.3-2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验
GB/T 17626.4-2008电磁 兼容试验和测量技术电快速 瞬变脉冲群抗扰度试验
GB/T 17626.5-2008电磁 兼容试验和测量技术浪涌(冲 击)抗扰度试验
标准内容

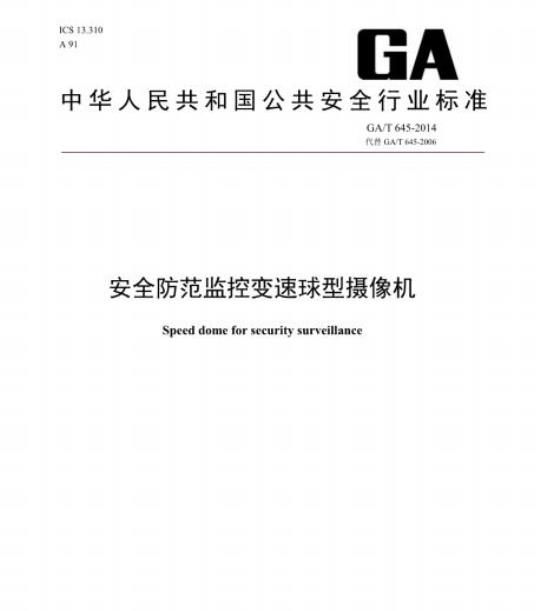

ICS13.310
中华人民共和国公共安全行业标准GA/T645-2014
代替GA/T645-2006
安全防范监控变速球型摄像机
Speed domefor security surveillance2014-09-09发布
中华人民共和国公安部发布
2014-12-01实施
规范性引用文件
3术语、定义和缩略语:
分类及标识.
技术要求
6试验方法
7检验规则
8标志、包装、运输、购存.
........................
............
.........
GA/T645-2014
本标准按照GB/T1.1-2009给出的规则起草。GA/T645-2014
本标准代替GA/T645-2006《视频安防监控系统变速球型摄像机》,与GA/T645-2006相比,主要变化如下:
修改了标准名称:
修改了范围(见第1章,2006年版的第1章):修改了规范性引用文件(见第2章,2006年版的第2章):修改了术语“变速球型摄像机”“球机定位准确度”“区域遮盖”(见第3章,2006年版的第3章):删除了术语“变速云台”“半球形下罩”“上罩”“屏幕字符显示(OSD)”(见2006年版的第3章):增加了术语“目标跟踪”“预置位调用速度”(见第3章);增加了缩略语;
删除了构成(见2006年版4.1);修改了分类(见4.1,2006年版4.2);修改了标志(见4.2,2006年版7.1.2):修改了半球形下罩要求(见5.1.3,2006年版5.2);修改了球机速度指标和等级(见5.2.1,2006年版5.3.1):修改了视频输出要求(见5.3.2006年版5.4);修改了电源适应性(见5.4,2006年版5.5);修改了功能要求(见5.5,2006年版5.6):修改了球机功能分类(见表2,2006年版表5):修改了电磁兼容性(见5.6,2006年版5.7):修改了环境适应性(见5.7,2006年版5.8)):增加了安全性要求(见5.8):
修改了试验方法(见第6章,2006年版第6章):增加了检验规则(见第7章):
修改了标志、包装、运输、贮存(见第8章,2006年版第7章)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国安全防范报警系统标准化技术委员会(SAC/TC100)提出并归口。本标准起草单位:公安部安全与警用电子产品质量检测中心、公安部第一研究所、深圳英飞拓科技股份有限公司、浙江大华技术股份有限公司、北京赛尔汇力安全科技有限公司、杭州海康威视数字技术股份有限公司、天津市亚安科技股份有限公司、天津天地伟业数码科技有限公司、常州明景智能科技有限公司、深圳市艾立克电子有限公司、公安部安全防范报警系统产品质量监督检验中心本标准主要起草人:陶磊、刘琳、张跃、张波、至体晨、叶晨、邵红威、韩芝兵、徐志永、余梓飞、张凤波、盛林军、张文弘、孙晓冬、张哲,陈燕。本标准所代替标准的历次版本发布情况为:GA/T 645-2006。
GA/T645-2014
1范围
安全防范监控变速球型摄像机
GA/T 645-2014
本标准规定了安全防范视频监控系统中变速球型摄像机的分类及标识、技术要求、试验方法、检验规则和标志,包装、运输,贮存等技术要求。本标准适用于安全防范视频监控系统中的变速球型摄像机。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T2423.1电工电子产品环境试验第2部分:试验方法试验A:低温GB/T2423.2
GB/T2423.3
GB/T2423.5
电工电子产品环境试验第2部分:试验方法试验B:高温电工电子产品环境试验第2部分:试验方法试验Cab:恒定湿热试验电工电子产品环境试验第2部分:试验方法试验Ea和导则:冲击GB/T2423.10电工电子产品环境试验第2部分:试验方法试验Fc:振动(正弦)8环境试验第2部分:试验方法实验Kb:盐雾,交变(氯化钠溶液)GB/T2423.18
GB/T2423.21
电工电子产品环境试验第2部分:试验方法实验M:低气压GB/T2423.24-2013环境试验第2部分:试验方法实验Sa:模拟地面上的太阳辐射及其试验导则GB/T 2828.1-2012
计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划GB/T2829-2002
周期检验计数抽样程序及表(适用于对过程稳定性的检验)GB4208-2008
外壳防护等级(IP代码)
GB 9254-2008
3信息技术设备的无线电骚扰限值和测量方法GB/T12322-1990通用型应用电视设备可靠性试验方法GB/T 15211-2013
安全防范报警设备环境适应性要求和试验方法GB16796-2009
安全防范报警设备安全要求和试验方法GB/T17626.2-2006
GB/T17626.3-2006
GB/T17626.4-2008
GB/T17626.5-2008
GB/T 17626.6-2008
GB/T25724-2010
GB/T 28181-2011
电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术射频电磁场辐射抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术浪涌(冲击)抗扰度试验电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度安全防范监控数字视音频编解码技术要求安全防范视频监控联网系统信息传输、交换、控制技术要求GA/T751-2008视频图像文字标注规范GA/T 1127-2013
安全防范视频监控摄像机通用技术要求SJ/T 11329-2006
数字电视接收设备接口规范第3部分:复合视频信号接口3术语、定义和缩略语
3.1术语和定义
GA/T1127-2013界定的以及下列术语和定义适用于本文件。。3.1.1
变速球型摄像机
Lspeed dome
GA/T645-2014
具有变焦镜头、变速云台(含解码)、球形防护罩的光机电一体化摄像机(简称球机)。3.1.2
球机定位准确度presetaccuracy球机从任意位置通过调预置位回到某个设定预置位时,实际停止位置与该预置位之间的最大偏差角度。3.1.3
zonemasking
区域遮盖
把观测范围中的指定目标区域采用色块或其他图形处理方式遮盖起来的功能。3.1.4
目标跟踪objecttracking
通过对图像信息的处理,球机可以自动对移动物体进行跟踪的功能。3.1.5
预置位调用速度
preset speed
球机由静止运动到预置位的平均速度。3.2缩略语
下列缩略语适用于本文件。
AGC:自动增益控制(automaticgaincontrol)BNC:同轴电缆接插件(bayonetnutconnector)CVBS:复合视频消隐和同步(compositevideoblankingandsyne)DNS:域名系统(domainnamesystem)DDNS:动态域名解析服务(dynamicdomainnameserver)DR:动态范围(dynamicrange)
HDMI:高清晰度多媒体接口(highdefinitionmultimediainterface)HD-SDI:高清串行数字接口(highdefinitionserialdigitalinterface)LED:发光二极管(lightemittingdiode)NAT:网络地址转换(networkaddresstranslation)OSD:字符叠加(屏幕字符显示)(onscreendisplay)POE:基于局域网的供电(poweroverethernet)SDI:串行数字接(serialdigital interface)SIP:会话初始协议(sessioninitiationprotocol)SNR:信噪比(signalnoiseratio)USB:通用串行总线(universalserialbus)WEB:网络(web)
3G-SDI:3G信号数字分量串行接口(3Gb/ssignal serialdigitalinterface)4分类及标识
4.1分类
球机可按下列方式进行分类:
a)按使用环境不同可分为:室内球机、室外球机;b)按最大速度不同可分为:高速球机、中速球机、低速球机:c)按视频信号主输出接口不同可分为:网络接口球机(以下简称网络球机,如以太网球机)、非网络接口模拟球机(如CVBS、YPbPr等非网络接口模拟球机)和非网络接口数字球机(如SDI、HD-SDI、3G-SDI、HDMI等非网络接口数字球机):4
GA/T645-2014
d)按图像尺寸不同可分为:A类—标准清晰度球机、B类—准清晰度球机、C类—高清晰度球机、D类—超高清晰度球机(见GA/T1127一2013的图像尺寸);e)按控制功能不同可分为:基本型球机、增强型球机、扩展型球机。4.2标识
球机的标识由安防标识、使用环境、控制功能和企业标识组成。AFQI-0-0-0-0-000
企业标识
视频信号主输出接口
图像尺寸
球机速度
使用环境
产品标识
a)产品标识:用四位汉语拼音字首AFQC表示安防球机;使用环境:用一位大写英文字母表示,室内表示为I、室外表示为O:b)
球机速度:用一位大写英文字母表示,高速球机表示为H、中速球机表示为M、低速球机表示为L;c)
图像尺寸:用一位大写英文字母表示,标准清晰度球机表示为A类、准高清晰度球机表示为B类、高清晰度球机表示为C类、超高清晰度球机表示为D类:视频信号主输出接口:视频信号主输出接口用一位大写英文字母表示,网络球机表示为N、非网络接口模拟球机表示为A、非网络接口数字球机表示为D:f)企业标识:可自定义扩展。
示例:x×企业生产的室外高速标准清晰度非网络接口模拟安防球型摄像机,表示为:AFQJ-O-H-A-A-XX。5技术要求
5.1外观和结构
5.1.1外观
球机表面不应有明显的凹痕、划伤、裂缝、变形和污渍:表面应色泽均匀,不应有起泡、龟裂、脱落和磨损现象;金属零部件不应有锈蚀;文字标识应清晰、完整。5.1.2结构
球机的零部件应装配牢固,连接可靠。5.1.3透明罩
球机安装透明罩以后,采集的图像不应出现明显色散,变形和重影现象。5.1.4电气(物理)接口
5.1.4.1主输出接口
非网络接口模拟球机的复合视频输出接口应符合SJ/T11329-2006,采用75QBNC连接器。5
GA/T645-2014
非网络接口数字球机的SDI,HD-SDI或3G-SDI视频输出接口,应分别满足SMPTE259M,SMPTE292M,SMPTE424M的信号标准,采用BNC(752)连接器(电口)ST/SC/FC/LC光纤连接器(光纤接口)。网络球机的基本接口为10/100M或10/100/1000M以太网接口,应符合IEEE802.3.采用RJ45连接:可选用射频无线接口或光纤接口连接。5.1.4.2辅助数据传输接口
辅助数据传输接口应采用RS-232、或RS-485、或USB、或以太网、或I/O接口中的一种或多种接口。5.1.4.3模拟音频输入、输出接口具有模拟音频输人输出的球机,音频输入输出宜采用RCA连接器:5.1.4.4调试用模拟视频输出接口应采用BNC(752)连接器
5.1.4.5存储接口
宜具备USB接口或者存储卡接口连接外部存储介质。5.2云台指标
5.2.1球机速度指标和等级
5.2.2水平手控最大速度
球机水平手控最大速度应满足:a)高速球机:水平手控最大速度大于或等于150°/s:b)中速球机:水平手控最大速度大于或等于70°/s;c)低速球机:水平手控最大速度小于70°/s。5.2.1.2预置位调用速度
球机预置位调用速度应满足:
a)高速球机:水平预置位速度大于或等于180°/s;垂直预置位速度大于或等于80°/s:b)中速球机:水平预置位速度大于或等于100°/s;垂直预置位速度大于或等于50°/s;c)低速球机:水平预置位速度小于100°/s;垂直预置位速度小于50°/s。5.2.2云台定位准确度
云台定位准确度小于或等于0.5005.2.3转动平稳性
球机转动应平稳,允许有轻微抖动,但不应影响输出图像的观看效果,5.3视频输出
5.3.1基本要求
5.3.1.1分辨力
彩色模式下,球机的中心水平分辨力应满足:a)A类:水平分辨力大于或等于450线:b)B类:水平分辨力大于或等于650线:c)C类:水平分辨力大于或等于900线:d)D类:水平分辨力大于或等于1700线。球机输出图像的边缘水平分辨力不应低于中心水平分辨率的70%。5.3.1.2最低可用照度
GA/T645-2014
不带辅助光源的球机输出图像的分辨力下降到标称亮度条件下分辨力的70%时目标景物上的照度应满足:
彩色:小于或等于101x:黑白:小于或等于11x。5.3.1.3最大亮度鉴别等级
最大亮度鉴别等级应大于或等于10级5.3.1.4色彩还原误差
球机输出图像的色彩还原误差应满足:平均AE≤15(6500K),平均Ae≤25(其他色温)。5.3.1.5照度适应范围
球机产品说明书中应注明照度适应范围,且照度适应范围应符合产品说明书中标称的要求5.3.1.6几何失真
球机输出图像几何失真应小于或等于5%。5.3.1.7宽动态能力
参照GA/T1127-2013中附录C的方法进行试验宽动态能力,具有宽动态能力的球机其宽动态能力综合评价得分应大于或等于80。
5.3.1.8自动增益控制
应具有自动增益控制功能,使视频信号随目标亮度的变化自动调整视频输出。5.3.1.9自动白平衡调整
当使用环境实际色温在2800K~10000K范围内变化时,应能自动调整白平衡,使输出图像准确重现出观察场景的实际色彩。
5.3.1.10逆光补偿
宜具有逆光补偿调整功能
5.3.1.11日夜模式
宜具有日夜模式功能,日间模式和夜间模式的最低可用照度值之比应大于或等于5。5.3.1.12电子快门
GA/T645-2014
宜具有固定电子快门和/或自动电子快门两种模式。快门速度在1/50s~1/1000s之间(含1/50s、1/1000s)宜不少于五档可调。对具有多种快门模式的球机应具有快门设置功能。5.3.1.13自动聚焦
应具有自动聚焦功能。
5.3.2非网络接口模拟球机
主输出接口传输特性(CVBS输出)CVBS输出接口传输特性应满足:视频信号幅度:(1土0.2)Vp-p负载752):a)
行同步信号幅度:(300土30)mV:场同步信号幅度:(300土30)mV:色同步信号幅度:(300土30)mV;扫描频率:水平为(15.625±0.15625)kHz,垂直为(50±0.5)Hz:输出阻抗:(75±7.5)2:
极性:正极性。
亮度信号信噪比
大于或等于48dB(加权,彩色)。5.3.3非网络接口数字球机
主输出接口传输特性
5.3.3.1.1SDI输出
SDI输出接口传输特性应满足:
a))信号幅度:(800土80)mV;
上升时间:小于或等于1500ps:下降时间:小于或等于1500ps;d)上升和下降时间的偏差:小于或等于500ps;e)
上冲:小于10%:
下冲:小于10%:
直流电平偏移:土500mV:
抖动:小于0.2UI(10Hz高通滤波),小于0.2UI(100kHz高通滤波)。h)
5.3.3.1.2
HD-SDI输出
HD-SDI输出接口传输特性应满足:a)信号幅度:(800±80)mV;
b)上升时间:小于或等于270ps;下降时间:小于或等于270ps;
上升和下降时间的偏差:小于或等于100ps;d)
上冲:小于10%:
下冲:小于10%:
直流电平偏移:土500mV;
h)抖动:小于1UI(10Hz高通滤波),小于0.2UI(100kHz高通滤波)。5.3.3.1.33G-SDI输出
3G-SDI输出接口传输特性应满足:a)信号幅度:(800士80)mV;
上升时间:小于或等于135ps;
下降时间:小于或等于135ps;
上升和下降时间的偏差:小于或等于50ps:上冲:小于10%:
下冲:小于10%;
直流电平偏移:±500mV:
抖动:小于2UI(10Hz高通滤波),小于0.3UI(100kHz高通滤波)。h)
在直联环境下的延时小于或等于100ms。5.3.3.3信噪比
信噪比:大于或等于45dB。
5.3.4网络球机
5.3.4.1信噪比
信噪比:大于或等于45dB
网络球机视频帧率应大于或等于25fps。5.3.4.3延时
GA/T645-2014免费标准下载网bzxz
在网络直联环境下,网络球机在厂家声明的码率、编码方式和标称的最大顿率设置时,稳定工作5min后的延时应小于或等于400ms.
5.3.4.4图像质量
网络球机图像画面信息不应有明显的缺损,图像画面应连贯,物体移动时图像不应有前冲现象、图像边缘不应有明显的锯齿状、拉毛、断裂、拖尾等现象。具体要求应按表1的规定进行5级评分,应不低于3.5分。
评价项目
宽动态场景
普通场景(正常亮度)
普通场景(低照度)
运动场景(10001x)
运动场景(101x)
视音频同步
表1图像质量主观评价
评分等级
丝毫看不出
图像质量变
小于或等于3
个像素
小于或等于
70个像素
视(音)频失步时间:小于或等于1s。5.3.5特殊功能球机性能
5.3.5.1防暴球机
可看出图像
质量变坏但
不妨碍观看
小于或等于6
个像素
小于或等于
110个像素
明显看出图
像质量变坏
小于或等于
12个像素
小于或等于
220个像素
GA/T645-2014
图像质量
妨碍观看
小于或等于
22个像素
小于或等于
350个像素
应能经受30J锐器工具冲击外壳3次,不应出现穿透洞口,试验后设备应能正常工作5.3.5.2红外(LED、激光)球机
采用红外(LED、激光)补光的球机;图像质量严
重妨碍观看
大于22个像
大于350个像
a)红外((LED、激光)补光的球机作用距离:应符合产品说明书的要求,在标称作用距离下,应能识别目标:
红外((LED、激光)灯角度:固定角度照明和变焦(角度)照明,角度应符合产品说明书要求,误差应b)
小于或等于土10%;同步变焦(角度)照明,角度应符合产品说明书要求,误差应小于或等于土10%,并能随球机成像视角同步自动调节,在照明角度范围内与成像水平视角误差应小于或等于土10%:c)红外线中心波长:应符合产品说明书的要求,误差应小于或等于土6%。5.4电源适应性
球机在额定电压的85%~110%的供电条件下,应能正常工作。5.5功能
5.5.1控制
控制功能分类要求见表2。
