GA/T 870-2017
基本信息
标准号： GA/T 870-2017
中文名称：闯红灯自动记录系统验收技术规范
标准类别：公共安全行业标准(GA)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：794551
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GA/T 870-2017.Technical specifications for acceptance of automatic recording system for vehicles violating traffic signals.
1范围
GA/T 870规定了闯红灯自动记录系统验收的验收准备、验收项目与方法等。
GA/T 870适用于对新建和改建闯红灯自动记录系统的功能、软硬件及工程质量的检查验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB50348--2004安全防范工程技术规范
GA 16.31 道路交通 管理信息代码第31 部分:交通违法行为分类与代码
GA/T 496- -2014 闯红灯 自动记录系统通用技术条件
GA/T 543(所有部分)公安数据元
GA/T832道路交通安全违法行为图像取证技术规范
3术语和定义
GA/T 496-2014 界定的以及下列术语和定义适用于本文件。
3.1闯红灯自动记录系统验收acceptance of automatic recording system for vehicles violating traffie signals
闯红灯自动记录系统在安装、调试、试运行完毕后.对功能性能、软硬件、工程质量等给出的符合性评定。
3.2系统功能性检查inspection on system functions
按照相应技术标准,对闯红灯自动记录系统的闯红灯记录功能、闯红灯记录抗干扰性.闯红灯捕获率和记录有效率等功能进行的符合性检查。
1范围
GA/T 870规定了闯红灯自动记录系统验收的验收准备、验收项目与方法等。
GA/T 870适用于对新建和改建闯红灯自动记录系统的功能、软硬件及工程质量的检查验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB50348--2004安全防范工程技术规范
GA 16.31 道路交通 管理信息代码第31 部分:交通违法行为分类与代码
GA/T 496- -2014 闯红灯 自动记录系统通用技术条件
GA/T 543(所有部分)公安数据元
GA/T832道路交通安全违法行为图像取证技术规范
3术语和定义
GA/T 496-2014 界定的以及下列术语和定义适用于本文件。
3.1闯红灯自动记录系统验收acceptance of automatic recording system for vehicles violating traffie signals
闯红灯自动记录系统在安装、调试、试运行完毕后.对功能性能、软硬件、工程质量等给出的符合性评定。
3.2系统功能性检查inspection on system functions
按照相应技术标准,对闯红灯自动记录系统的闯红灯记录功能、闯红灯记录抗干扰性.闯红灯捕获率和记录有效率等功能进行的符合性检查。

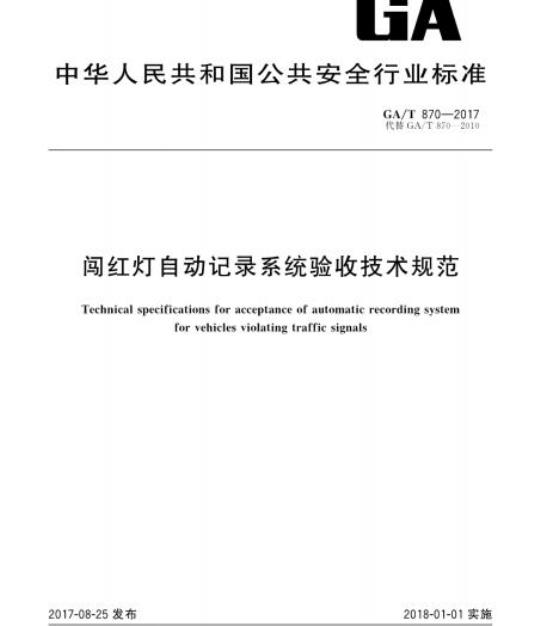

标准图片预览
标准内容
ICS93.080.30
中华人民共和国公共安全行业标准GA/T870—2017
代替GA/T870—2010
红灯自动记录系统验收技术规范Technical specifications for acceptance of automatic recording systemfor vehicles violating traffic signals2017-08-25发布
中华人民共和国公安部
2018-01-01实施
GA/T870—2017
规范性引用文件
术语和定义
验收准备
验收项目与方法
验收结果评判
附录A（资料性附录）
参考文献
验收文件记录表
本标准按照GB/T1.1一2009给出的规则起草GA/T870—2017
本标准代替GA/T870—2010《闯红灯自动记录系统验收技术规范》。与GA/T870—2010相比除编辑性修改外，主要技术变化如下：修改了“术语和定义”（见第3章，2010年版的第3章）；修改了“验收条件”（见4.1，2010年版的第4章）；修改了“验收组织”（见4.3，2010年版的第5章）；修改了“闯红灯记录功能”（见5.1.2,2010年版的6.1.2）；增加了“驾驶人面部特征记录功能”（见5.1.5）；增加了“扩展功能”（见5.1.6）；修改了“信息”（见5.2.2，2010年版的6.2.2）；修改了“品牌、型号和数量”（见5.3.1，2010年版的6.3.1)；修改了“工程质量检查”（见5.4，2010年版的6.4）；修改了“抽样”（见第6章，2010年版的第7章）；修改了“附录A”（见附录A，2010年版的附录A）。本标准由公安部交通管理科学研究所提出。本标准由公安部道路交通管理标准化技术委员会归口。本标准负责起草单位：公安部交通管理科学研究所、国家道路交通安全产品质量监督检验中心。本标准参加起草单位：博康智能信息技术有限公司，浙江大华技术股份有限公司。本标准主要起草人：张军、华佳峰、张吴、孙巍、邹永良、龚标、常宇、王科兵、陆宇、潘楽。本标准所代替标准的历次版本发布情况为：GA/T870—2010。
1范围
闯红灯自动记录系统验收技术规范本标准规定了闯红灯自动记录系统验收的验收准备、验收项目与方法等。GA/T870—2017
本标准适用于对新建和改建闯红灯自动记录系统的功能、软硬件及工程质量的检查验收。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB50348—2004安全防范工程技术规范GA16.31道路交通管理信息代码第31部分：交通违法行为分类与代码GA/T496—2014闯红灯自动记录系统通用技术条件GA/T543（所有部分）公安数据元GA/T832道路交通安全违法行为图像取证技术规范3术语和定义
GA/T496一2014界定的以及下列术语和定义适用于本文件。3.1
闯红灯自动记录系统验收acceptance of automatic recording system for vehicles violating trafficsignals
闯红灯自动记录系统在安装，调试、试运行完毕后，对功能性能，软硬件、工程质量等给出的符合性评定。
系统功能性检查inspection on systemfunctions按照相应技术标准，对闯红灯自动记录系统的闯红灯记录功能、闯红灯记录抗干扰性、闯红灯捕获率和记录有效率等功能进行的符合性检查。3.3
系统软件检查 inspection on system software按照相应技术标准，对闯红灯自动记录系统的闯红灯图片，信息等进行的符合性检查。3.4
系统硬件检查inspectiononsystemhardware按照合同、标书，检测报告等相应文件，对闯红灯自动记录系统的主要组成设备品牌型号和数量，图像采集单元型式、像素和顿率等进行的符合性检查。3.5
工程质量检查inspection onengineeringquality按照技术标准、标书、合同等相应文件，对闯红灯自动记录系统的电气部件、安装施工质量等进行的符合性检查。
GA/T870—2017
4验收准备
验收条件
闯红灯自动记录系统验收前，应开展以下工作：a）建设单位或其指定的单位按照合同对系统硬件、工程质量进行初验，并完成初验评估报告，参见附录A中表A.1；bzxZ.net
建设单位或其指定的单位完成配套的标志标线和道路交通信号灯等设施的符合性检查；b）
承建单位组织开展闯红灯自动记录系统试运行，时间不少于1个月，并完成试运行报告，参见c)
4.2验收文件
闯红灯自动记录系统验收前应准备下列文件资料：验收申请，参见表A.3；
采购合同、招标文件、投标文件等；b）
设计文件资料，包括系统的原理和结构、安装和施工、操作使用说明等；检验评估材料，包括该型号产品的检测报告、试运行报告、初验评估报告等；工程竣工资料，包括隐蔽工程竣工图等0
验收记录表，参见表A.4；
其他相关文件
验收组织
由建设单位组织验收，成立验收组，验收组由使用单位代表、技术专家等组成5验收项目与方法
系统功能性检查
5.1.1现场测试条件
现场测试时，若无相关特殊约定应满足：天气晴朗，且无雨、雪、雾等影响；a)
b）无摩托车、非机动车、行人等干扰；c)
采用单辆试验车进行，试验车宜选用设备监控道路常见车型。测试时，试验车行驶轨迹分别在相应车道的左侧、中间、右侧，车身不应超出试验车道；d）
测试现场设置隔离、防护等必要的安全措施。5.1.2闯红灯记录功能
在对应的红灯相位由试验车进行3次闯红灯测试，检查记录结果应符合GA/T496—2014中4.3.1.1的要求。
5.1.3闯红灯记录抗干扰性
在对应的绿灯和黄灯相位，由试验车分别进行3次通行测试，检查记录结果，系统不应误记录为闯2
GA/T870—2017
红灯行为；在对应的红灯相位，由试验车进行3次压线停车测试，检查记录结果，系统不应误记录为闯红灯行为。
5.1.4闯红灯捕获率和记录有效率试验车以设备监控路口（或路段）的限速值为上限值，以5km/h为下限值，折中选取中间速度点，并以高，中、低3个速度点附近值共进行10次测试。计算闯红灯捕获率应不小于90%，记录有效率应不小于80%：若相应合同规定的闯红灯捕获率和记录有效率有更高要求的，应符合相应要求；若测试结果不符合要求，增加测试次数至20次，计算闯红灯捕获率和记录有效率。5.1.5驾驶人面部特征记录功能
具有驾驶人面部特征记录功能的闯红灯自动记录系统，使用计算机和相关绘图软件检查记录图片，驾驶人面部的分辨率应不小于50×50像素点。5.1.6扩展功能
5.1.6.1号牌识别功能
具有号牌识别功能的闯红灯自动记录系统，随机抽取日间、夜间各100条连续的识别记录，检查识别准确率。日间车辆号牌识别准确率应不小于90%，夜间车辆号牌识别准确率应不小于80%，5.1.6.2录像功能
具有录像功能的闯红灯自动记录系统，查看近7日内视频记录，检查编码格式、视频质量、OSD信息叠加等，应符合GA/T496—2014中4.3.2.2的要求。5.1.6.3通过车辆图像记录功能
具有通过车辆图像记录功能的闯红灯自动记录系统，随机抽取天气晴朗且无雨、雪、雾等影响的日间视频记录和车辆图像记录，查看视频记录中连续100辆通过车辆对应的图像记录，计算捕获率，应不小于95%
5.1.6.4逆行记录功能
具有逆行记录功能的闯红灯自动记录系统，通过试验车现场模拟进行测试，模拟逆行次数不少于5次，检查对应的记录，图片应符合GA/T832的要求，捕获率应不小于80%，记录有效率应不小于80%。
5.1.6.5不按所需行进方向驶入导向车道记录功能具有不按所需行进方向驶入导向车道记录功能的闯红灯自动记录系统，通过试验车现场模拟进行测试，模拟不按所需行进方向驶人导向车道次数不少于5次，检查对应的记录，图片应符合GA/T832的要求，捕获率应不小于80%，记录有效率应不小于80%。5.1.6.6不按规定车道行驶记录功能具有不按规定车道行驶记录功能的闯红灯自动记录系统，通过试验车现场模拟或现场实际通过车辆模拟进行测试，模拟不按规定车道行驶次数不少于5次，检查对应的记录，图片应符合GA/T832的要求，捕获率应不小于80%，记录有效率应不小于80%。GA/T870—2017
车流量记录功能
具有车流量记录功能的闯红灯自动记录系统，统计现场连续5个交通信号灯信号周期的车流量，计算车流量检测精度，应不小于90%。5.2系统软件检查
5.2.1图片
使用闯红灯自动记录系统应用软件检查图片记录，格式、信息、防改功能应符合GA/T496-2014中4.3.1.3的要求。
5.2.2信息
检查闯红灯自动记录系统应实时记录闯红灯车辆信息并存人数据库表中，且数据库表结构应符合GA16.31和GA/T543的要求。
5.3系统硬件检查
5.3.1品牌、型号和数量
根据验收文件中采购合同等资料检查闯红灯自动记录系统的主要组成硬件设备的品牌，型号、数量，包括：机动车闯红灯行为检测、图像采集、数据处理存储、补光照明等单元与标书、合同、检测报告等文件的一致性。
5.3.2图像采集单元型式、像素和顿率通过产品说明书核查，图像分析等方式，检查图像采集单元的型式，像素和顿率等参数应与标书、合同等文件一致。
5.4工程质量检查
5.4.1电气部件
目视检查闯红灯自动记录系统，应安装过载、漏电和短路保护装置、防雷装置，并设有专门的保护接地端子。使用接地电阻测试仪等设备测量闯红灯自动记录系统的接地电阻应符合GB50348一2004中3.9.3的要求；
5.4.2安装施工质量
通过项自监理单位的证明资料等检查闯红灯自动记录系统的安装方式、防盗措施、杆件基础、管道规格、管线敷设等安装施工质量，应与相应技术标准、标书、合同等文件相符。5.5其他项目
若标书、合同等有其他特殊约定项目的，逐项检查应与相应标书、合同等文件相符6抽样
对于同期建设的，采用相同型号的闯红灯自动记录系统验收可采用抽样方式进行，抽样数量应不小于表1的规定值，具体数量由项目建设单位和承建单位商定，抽样表参见表A.5。验收总数N
抽样数量22
验收总数N
抽样数量n
7验收结果评判
单套验收结果评判
表1现场抽样检查方案
GA/T870—2017
单位为套
闯红灯自动记录系统单套验收结果评判分为符合和不符合。若验收项目均符合要求，验收结果评判为符合；出现一项及一项以上不符合要求，验收结果评判为不符合。2抽样验收结果评判
7.2.1验收报告
验收组应出具验收报告，参见表A.6，并对验收结果进行评判，验收结果分为验收合格和验收不合格。
7.2.2验收合格
抽样验收的闯红灯自动记录系统合格率90%及以上，验收结果评判为验收合格对于不符合要求的闯红灯自动记录系统限期整改；对于未抽样的闯红灯自动记录系统，逐套自查相关不符合项目并落实整改。整改结果的复核可采用现场验证或资料审查的方式进行。7.2.3验收不合格
抽样验收的闯红灯自动记录系统合格率不足90%，验收结果评判为验收不合格验收不合格的，应重新申请，并逐套验收；在确不具备逐套验收条件时，可选择抽样验收，但抽样数量应不少于原抽样数量。
GA/T870—2017
A.1初验评估报告见表A.1。
项目名称
项目编号
项目建设单位
项目承建单位
项目监理单位
建设时间
建设地点
附录A
（资料性附录）
验收文件记录表
表A.1初验评估报告
设备型号
（1)主要硬件设备的品牌、型号系统硬件
工程质量
初验小组
和数量
（2)图像采集单元的型式，像素和顿率等
(1)电气部件
（2)安装施工质量
初验小组成员签字：
口符合/口不符合，不符合情况说明口符合/不符合，不符合情况说明口符合/口不符合，不符合情况说明口符合/口不符合，不符合情况说明年月日
试运行报告见表A.2。
项目名称
项目编号
项目建设单位
项目承建单位
项目监理单位
建设时间
设备型号
试运行时间
系统试运行状况
发生故障情况
项目承建单位
表A.2试运行报告
设备数量
GA/T870—2017
GA/T870—2017
验收申请见表A.3。
项目名称
项目编号
项目建设单位
项目承建单位
项目监理单位
建设时间
设备型号
申请验收时间
验收文件清单
项目承建单位
验收申请表
设备数量
联系人
联系电话
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
