基本信息

标准号: GA/T 1049.10-2014

中文名称:公安交通集成指挥平台通信协议第10部分:机动车缉查布控系统

标准类别:公共安全行业标准(GA)

标准状态:现行

出版语种:简体中文

下载格式:.zip .pdf

下载大小:10838189

相关标签: 公安交通 集成 指挥 平台 通信协议 机动车 系统

标准分类号

关联标准

出版信息

相关单位信息

标准简介

GA/T 1049.10-2014.Communication protocol for integrated road traffic command platform-Part 10 : Motor vehicle surveillance and control systems.
1范围
GA/T 1049.10规定了公安交通集成指挥平台与机动车缉查布控系统信息层之间的通信协议。
GA/T 1049.10适用于公安交通集成指挥平台、机动车缉查布控系统软件的设计和开发。
2规范性引 用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GA/T 16.4道路交通管理信息代码 第4部分:机动车车辆类型代码
GA/T 16.7道路交通管理信息代码 第7部分:机动车号牌种类代码
GA/T 16.8道路交通管理信息代码 第8部分:机动车车身颜色代码
GA/T 16.33- -2012 道路 交通管理信息代码第33部分:交通违法地点编码规则
GA 36中华人民共和国机动车号牌
GA/T 1049.1- -2013公安交通集成指挥平台通信协议 第1部分:总则
GA/T 1049.2- -2013 公安交通 集成指挥平台通信协议第2部分:交通信号控制系统
3术语和定义
GA/T 1049.1- -2013 界定的以及下列术语和定义适用于本文件.
3.1卡口surveillance site
安装有对道路通行车辆的图像和信息进行采集、识别设备的地点。
3.2机动车缉查布控系统motor vehicle surveillance and control system
实时汇聚机动车通行等信息,具有机动车行驶轨迹分析、比对预警、布控管理及查询统计等功能的信息系统。
4通用技术要求
4.1 一般要求
一般要求见GA/T 1049.1- -2013 的5.1、5.2和5.3。对数据包的格式和数据内容应进行校验,校验规则参见附录A.

标准图片预览






标准内容

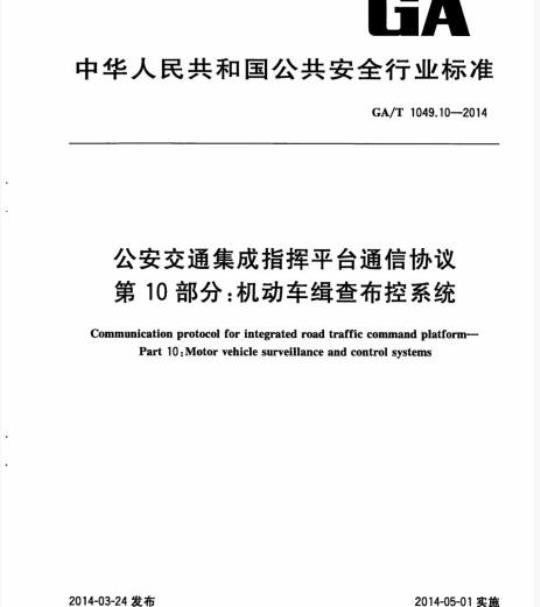

ICS93.080.79
中华人民共和国公共安全行业标准GA/T1049.10—2014
公安交通集成指挥平台通信协议第10部分:机动车缉查布控系统Communication protocol for integrated road traffic command platform-Part 10O:Motor vehicle surveillance and control systems2014-03-24发布
数码酷伪
中华人民共和国公安部
2014-05-01实施
GA/T1049.10—2014
.........
1范围
2规范性引用文件
3术语和定义
4通用技术要求
5数据对象
附录A(资料性附录)
附录B(规范性附录)
XML纲要
机动车查布控系统数据对象定义10
GA/T1049《公安交通集成指挥平台通信协议》分为以下部分:第1部分:总则;
一第2部分:交通信号控制系统;第3部分:交通视频监视系统;
第4部分:交通流信息采集系统;第5部分:交通违法监测记录系统;第6部分,交通信息发布系统;
第7部分:警用车辆与单警定位系统;第8部分:交通设施管理系统;
一第9部分:交通事件采集系统;第10部分:机动车查布控系统;第11部分:部省市三级指挥平台。本部分为GA/T1049的第10部分。本部分按照GB/T1.1一2009给出的规则起章。本部分由公安部道路交通管理标准化技术委员会提出并妇口。本部分负责起草单位:公安部交通管理科学研究所。本部分参加起草单位:无锡华通智能交通技术开发有限公司。本部分主要起草人:方艾芬、杨卓敏、缪新顿、张森、翁育峰GA/T1049.10—2014
1范围
公安交通集成指挥平台通信协议第10部分:机动车缉查布控系统GA/T1049.10—2014
GA/T1049的本部分规定了公安交通集成指挥平台与机动车查布控系统信息层之间的通信协议。
本部分适用于公安交通集成指挥平台、机动车查布控系统软件的设计和开发,2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GA/T16.4道路交通管理信息代码第4部分:机动车车辆类型代码GA/T16.7道路交通管理信息代码第7部分:机动车号牌种类代码GA/T16.8道路交通管理信息代码第8部分:机动车车身颜色代码GA/T16.33一2012道路交通管理信息代码第33部分:交通违法地点编码规则GA36中华人民共和国机动车号牌GA/T1049.1一2013公安交通集成指挥平台通信协议第1部分:总则GA/T1049.2一2013公安交通集成指挥平台通信协议第2部分:交通信号控制系统3术语和定义
GA/T1049.1一2013界定的以及下列术语和定义适用于本文件。3.1
卡口surveillancesite
安装有对道路通行车辆的图像和信息进行采集、识别设备的地点。3.2
机动车绿查布控系统motorvehiclesurveillanceandcontrol system实时汇聚机动车通行等信息,具有机动车行驶轨迹分析、比对预警、布控管理及查询统计等功能的信息系统。
4通用技术要求
4.1一般要求
一般要求见GA/T1049.1一2013的5.1、5.2和5.3。对数据包的格式和数据内容应进行校验,校验规则参见附录A。
GA/T1049.10-—2014
4.2操作要求
4.2.1配置参数、运行信息、控制命令的请求应答由公安交通集成指挥平台发出REQUEST类型数据包进行查询请求,机动车缉查布控系统发出RESPONSE类型或ERROR类型数据包进行应答。数据包格式如下,其中VMKSCmd对象见5.3.1。a)查询、设置请求

1.0
令牌
TICP
目的地址
REQUEST
序列号

......


b)查询、设置应答

1.0
令牌源地址
TICP
RESPONSE
序列号

..



2配置参数、运行信息的主动推送4.2.2
配置参数、运行信息发生变化时,由机动车缉查布控系统向公安交通集成指挥平台发送PUSH类型数据包进行通知。主动推送通知使用如下数据包格式:2
<?xmlversion=\1.o\encoding=UTF-8\?>
1.0
令牌
源地址
GA/T1049.10—2014
TICP
PUSH
序列号





数据对象
配置参数
逻辑关系结构
系统各类参数对象及其结构见图1。机动车织查布控系统
图1机动车缉查布控系统参数逻辑关系结构图5.1.2
系统参数

系统名称
版本号供应商

<!一区域编号列表一>
区域编号
GA/T1049.10——2014


系统参数对象描述见附录B中B,1.1。3区域参数

区域编号
区域名称

<!一卡口编号列表一>
卡口编号


区域参数对象描述见B.1.2。
5.1.4卡口参数

卡口编号
卡口名称
卡口简称
区域编号
路段编号
卡口经度
卡口纬度

卡口参数对象描述见B.1.3。
运行信息
系统状态

状态

在收到查询请求时应答或状态发生变化时主动发送。系统状态对象描述见B,2.1。5.2.2
2卡口设备状态

卡口编号
设备状态

GA/T1049.10—2014
在收到查询请求时应答或状态发生变化时主动发送。卡口设备状态对象描述见B.2.2。3断面交通流量

卡口编号
统计截止时间统计时长
上行方向别名
下行方向别名
上行过车总数上行大车数
上行小车数
上行平均速度下行过车总数下行大车数
下行小车数
下行平均速度

在收到查询请求时应答。断面交通流量对象描述见B.2.3。5.2.4卡口预警

卡口编号
预警序号
布控类型
号牌号码
预警时间
过车时间

预警产生时主动发送。卡口预警对象描述见B.2.4。5.2.5预警详情

卡口编号
预警序号
布控类型
号牌号码
GA/T1049.10—2014
号牌种类
车辆类型
过车方向
车道号
车外廊长
车辆速度
图片路径(URL)图片路径(URL)图片路径(URL)布控序号
布控原始编号布控号牌号码布控号牌种类简要案情
布控人姓名
布控机关名称联系电话
布控车辆图片路径(URL)布控车辆图片路径(URL)免费标准下载网bzxz
在收到查询请求时应答。预警详情对象描述见B.2.5。5.3控制命令
5.3.1配置参数及运行信息通知、查询通用命令
对象名称
对象编号
索引号

用于配置参数变更后的自动通知以及对配置参数及采集数据的查询。对象描述见B.3.1。5.3.2车辆轨迹查询命令

号牌号码
号牌种类
开始时间
截止时间

用于车辆轨迹信息的查询。对象描述见B.3.2。6
5.3.3车辆轨迹信息

号牌号码
号牌种类
开始时间
截止时间

<!一轨迹列表>

过车序号
卡口编号
过车时间


过车序号
卡口编号
过车时间



在收到查询请求时应答。车辆轨迹信息对象描述见B.3.3。5.3.4
4轨迹记录详情

过车序号
卡口编号
号牌号码
号牌种类
车辆类型
过车时间
过车方向
车道号
车外厢长
车辆速度
图片路径(URL)图片路径(URL)图片路径(URL)

GA/T1049.10—2014
GA/T1049.10—2014
在收到查询请求时应答。轨迹记录详情对象描述见B.3.4。5.3.5
布控命令

布控原始编号布控类型
涉危标记
号牌号码
号牌种类
车辆品牌
车辆型号
车辆类型
车身颜色
所有人
车主联系人
车主联系手机
车辆特征
简要案情
布控人姓名
布控机关名称联系电话
布控起始日期布控失效日期布控车辆图片(URL)布控车辆图片(URL)
<!一布控区域编号列表
区域编号


该设置命令以请求应答方式发送Set消息。设置成功,以对象应答。布控命令对象描述见B.3.5。
5.3.6撤控命令

布控原始编号布控序号

该设置命令以请求应答方式发送Set消息。设置成功,以对象应答。撤控命令8
