GA/T 1049.7-2014.Communication protocol for integrated road traffic command platform-Part 7 :Positioning systems for police vehicles and individual police officers.
1范围
GA/T 1049.7规定了公安交通集成指挥平台与警用车辆定位系统和单警定位系统信息层之间的通信协议。
GA/T 1049.7适用于公安交通集成指挥平台、瞥用车辆定位系统和单瞥定位系统软件的设计和开发。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件.
GA/T 16.7- 2012 道路交通管理信息代码 第7部分:机动车号牌种类代码
GA 36中华人民共和国机动车 号牌
GA/T 1043- 2013道路交通 技术监控设备运行维护规范
GA/T 1049.1- -2013公 安交通集成指挥平台通信协议第1部分:总则
GA/T 1049.2- -2013
公安交通集成指挥平台通信协议第 2部分:交通信号控制系统
3术语和定义
下列术语和定义适用于本文件。
3.1定位设备positioning device
用于获取人或物体当前空间位置信息的设备。
4通用技术要求
4.1一般要求
一般要求见GA/T 1049.1- -2013 的5.1、5.2和5.3.对数据包的格式和数据内容应进行校验,校验规则参见附录A.

ICS93.080.79

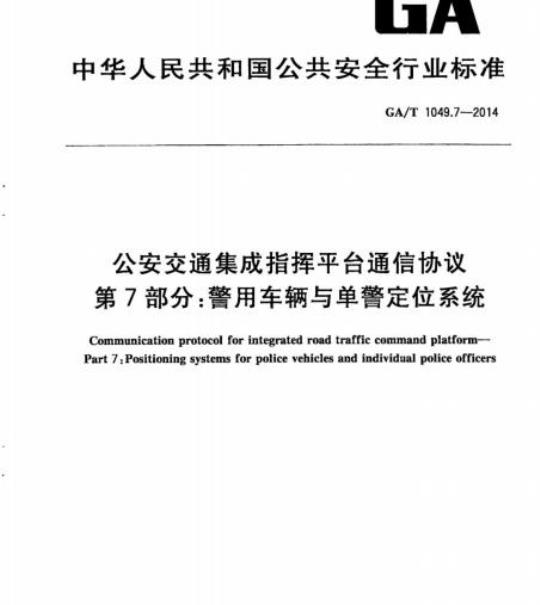

中华人民共和国公共安全行业标准GA/T1049.7--2014
公安交通集成指挥平台通信协议第7部分：警用车辆与单警定位系统Communication protocol for integrated road traffic command platform-Part 7:Positioning systems for police vehicles and individual police officers2014-03-24发布
数码防伪
中华人民共和国公安部
2014-05-01实施
GA/T1049.7—2014
1范围
2规范性引用文件
3术语和定义
4通用技术要求
5数据对象
附录A（资料性附录）
附录B（规范性附录）
XML纲要.
警用车辆与单警定位系统数据对象定义3
GA/T1049《公安交通集成指挥平台通信协议》分为以下部分：第1部分：总则；
一第2部分：交通信号控制系统：第3部分：交通视频监视系统；
一第4部分：交通流信息采集系统；第5部分：交通违法监测记录系统；第6部分：交通信息发布系统；
第7部分：警用车辆与单警定位系统；第8部分：交通设施管理系统；
一第9部分：交通事件采集系统；第10部分：机动车缉查布控系统；第11部分：部省市三级指挥平台。....
本部分为GA/T1049的第7部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分由公安部道路交通管理标准化技术委员会提出并归口。本部分负责起草单位：公安部交通管理科学研究所。GA/T1049.7—2014
本部分参加起草单位：无锡华通智能交通技术开发有限公司、北京易华录信息技术股份有限公司。本部分主要起草人：吴晓峰、张进、王婷婷、何广进、徐棱、张雷元、李艳东、孙建宏、徐向阳。1
1范围
公安交通集成指挥平台通信协议第7部分：警用车辆与单警定位系统GA/T1049.7-2014
GA/T1049的本部分规定了公安交通集成指挥平台与警用车辆定位系统和单警定位系统信息层之间的通信协议。
本部分适用于公安交通集成指挥平台、警用车辆定位系统和单警定位系统软件的设计和开发。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GA/T16.7—2012道路交通管理信息代码第7部分：机动车号牌种类代码GA36中华人民共和国机动车号牌GA/T1043—2013道路交通技术监控设备运行维护规范GA/T1049.1—2013公安交通集成指挥平台通信协议第1部分：总则GA/T1049.2一2013公安交通集成指挥平台通信协议第2部分：交通信号控制系统3术语和定义
下列术语和定义适用于本文件。3.1
备positioningdevice
定位设备
用于获取人或物体当前空间位置信息的设备。4通用技术要求
4.1一般要求
一般要求见GA/T1049.1一2013的5.1、5.2和5.3。对数据包的格式和数据内容应进行校验，校验规则参见附录A。
4.2操作要求
4.2.1配置参数、运行信息、控制命令的请求应答由公安交通集成指挥平台发出REQUEST类型数据包进行查询请求，警用车辆与单警定位系统发出RESPONSE类型或ERROR类型数据包进行应答。数据包格式如下，其中PGPSCmd对象见5.3.1。a）查询、设置请求
GA/T1049.7—2014

1.0
令牌

PGPS

目的地址
REQUEST
序列号

....或


b）查询、设置应答

1.0
令牌
源地址
TCIP
RESPONSE
序列号



下载标准就来标准下载网

配置参数、运行信息的主动推送配置参数、运行信息发生变化时，由警用车辆与单警定位系统向公安交通集成指挥平台发送PUSH类型数据包进行通知。主动推送通知使用如下数据包格式：<？?xmlversion=\1.o\encoding=\UTF-8\?>
1.0
令牌
源地址

PGPS

2
PUSH
序列号





5数据对象
配置参数
5.1.1逻辑关系结构
GA/T1049.7--2014
警用车辆与单警定位系统配置参数中所包含各类参数的逻辑关系结构见图1。警用车辆与单警定位系统
警用车辆
图1警用车辆与单警定位系统参数逻辑关系结构图2系统参数

系统名称
版本号供应商

区域编号.


系统参数对象描述见附录B中B.1.1。GA/T1049.7—2014
区域参数

区域编号区域名称
车编号

警员编号

区域信息对象描述见B.1.2。
5.1.4警用车辆参数

警车编号车载台号码机动车号牌种类机动车号牌号码车辆用途所属部门联系电话定位设备编号
警用车辆对象描述见B.1.3。
5警员参数

警号
姓名所属部门联系电话手持电台号码定位设备编号
警员信息对象描述见B.1.4。
5.2运行信息
系统状态

系统状态

系统状态对象描述见B.2.1。
2设备状态

定位设备编号定位设备状态

设备状态信息对象描述见B.2.2。5.2.3设备故障

定位设备编号故障类型故障描述故障发生时间
设备故障信息对象描述见B.2.3。5.2.4位置信息

时间
经度
纬度
速度
方向
高程

位置信息对象描述见B.2.4。
5警用车辆当前位置信息

警车编号位置信息GA/T1049.7—2014
GA/T1049.7—2014


警号
姓名


警用车辆定位信息对象描述见B.2.5。警员当前位置信息

警号
姓名位置信息交通工具类型警车编号
警员当前位置信息对象描述见B.2.6。5.2.7
轨迹信息

定位设备编号警车编号警号
起始时间终止时间

位置信息

轨迹信息对象描述见B.2.7。
越界报警信息

定位设备编号报警时间持续时间6
位置信息警车编号机动车号牌种类机动车号牌号码警号
姓名
GA/T1049.7—2014
越界报警信息给出了当警用车辆或警员离开指定巡逻区域时向公安交通集成指挥平台发送的信息，其对象描述见B.2.8。
5.2.9增援呼叫信息

定位设备编号位置信息增援类别呼叫信息描述警车编号号牌种类号牌号码警号
姓名
增援呼叫信息给出了当警员发生危险或遇到困难需要求助时向公安交通集成指挥平台发送的信息，其对象描述见B.2.9。
5.3控制指令
配置参数及运行信息通知、查询命令
对象的名称对象的编号
索引号

用于配置参数变更后的自动通知以及对配置参数及运行信息的查询。对象描述见B.3.1。5.3.2数据上报时间间隔设置
上报时间间隔用于公安交通集成指挥平台设置警用车辆与单警定位系统位置信息数据上报的时间间隔。对象描述见B.3.2。
GA/T 1049.7—-2014
调度指令

指令类型指令内容下达时间
定位设备编号
图片URL
用于公安交通集成指挥平台向警用车辆与单警定位系统发送调度指令。调度对象描述见B.3.3。5.3.4上报信息

定位设备编号警情信息发送时间警情分类图片URL
用于警用车辆与单誉定位系统向公安交通集成指挥平台报送警情信息。上报信息对象描述见B.3.4。
5.3.5点名


定位设备编号

用于公安交通集成指挥平台向警用车辆与单警定位系统发送点名指令。点名反馈的信息对象见5.2.5与5.2.6，点名对象描述见B.3.5。90
