GA/T 1063-2013.Calibration specifications for induction heating equipment.
1范围
GA/T 1063规定了感应加热设备的计量性能要求、通用技术要求、校准条件、校准项目和校准方法、校准结果表达及复校时间间隔.
GA/T 1063适用于感应加热设备的首次校准、后续校准及使用中检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
JJF 1059测量不确定度评定与表示
3计量性能要求
3.1阳极电流示值误差
直流电流示值最大允许误差:±5%。
3.2栅极电流示值误 差
直流电流示值最大允许误差:±5%。
3.3 灯丝电压示值误差
交流电压示值最大允许误差:±5%。
3.4 阳极高压示值误差
直流电压示值最大允许误差:±5%。
4通用技术要求
4.1外观
感应加热设备应标有铭牌,标明产品名称、规格型号、制造厂名称和出厂编号。
4.2要求
4.2.1感应加热设备应无明显的机械损伤,各功能开关、旋钮、按键应动作灵活可靠,各输出接口应连接牢固。
4.2.2感应加热设备的阳极电流表.栅极电流表、灯丝电压指示表、阳极高压表在不加电状况下指针应可机械调零。
5校准条件
5.1 环境条件
本标准的试验均在正常大气条件下进行,即:
环境温度:0℃~40℃;
湿度:≤85%RH;

标准图片预览






标准内容

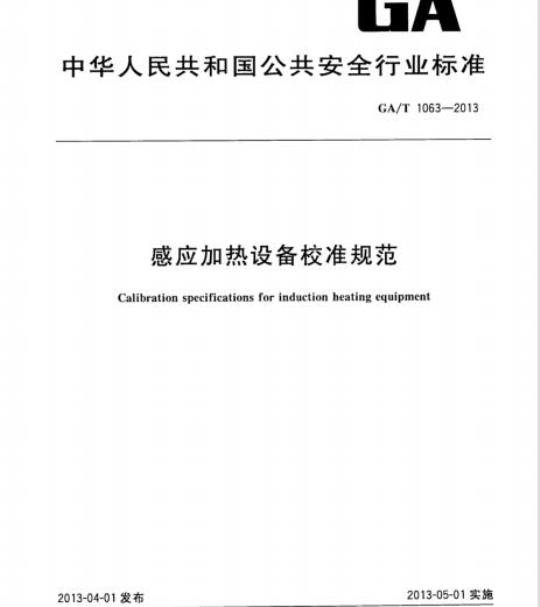

ICS17.220.01
