YD/T 1226-2002.Intelligent network Capabillity Set two (CS-2) Intelligent Network Application Protocol (INAP).
1范围
YD/T 1226规定了支持智能网能力集2所需的智能网应用规程(INAP)。它支持以下的接口协议:SCF-SSF、SCF-SRF、SCF-CUSF、SCF-SCF。
本标准适用于支持能力集2的智能网。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GF 010-95国内No.7信令方式一信令 连接控制部分(SCCP)
GF 011-95国内No.7信令方式一事 务处理能力部分(TC)
GF 017-95智能网应用规程.
YDN 038-1997国内No.7信令方式技术规范一综合业务数字网用户部分
YDN 034-1997ISDN用户一网络接口技术规范
ITU-T Q.735.6No.7信令系统社团类补充业务第3级描述:全球虚拟网业务(CVNS)
ITU-T Q.850No.1数字用户信令系统(DSS1)和No.7信令系统(SS No.7)ISDN用户部分(ISUP)中所使用的原因和位置
ITU-T Q.1224CS-2智能网分布功能平面
ITU-T Q.1228INCS-2接口建议
ITU-T Q.1290 (1995)智能网的术语定义
ITU-T X.219远程操作:模型、表记法和服务定义
ITU-T X.229远程操作:协议规范
ITU-T X.680信息技术一抽象句法表记法一(ASN.1)基本表记法规范

中华人民共和国通信行业标准
YD/T 1226—2002
智能网能力集2（CS-2）
智能网应用规程（INAP）
Intelligent network Capabillity Set two (CS-2)Intelligent Network Application Protocol (INAP)2002-08-23发布
2002-08-23实施
中华人民共和国信息产业部

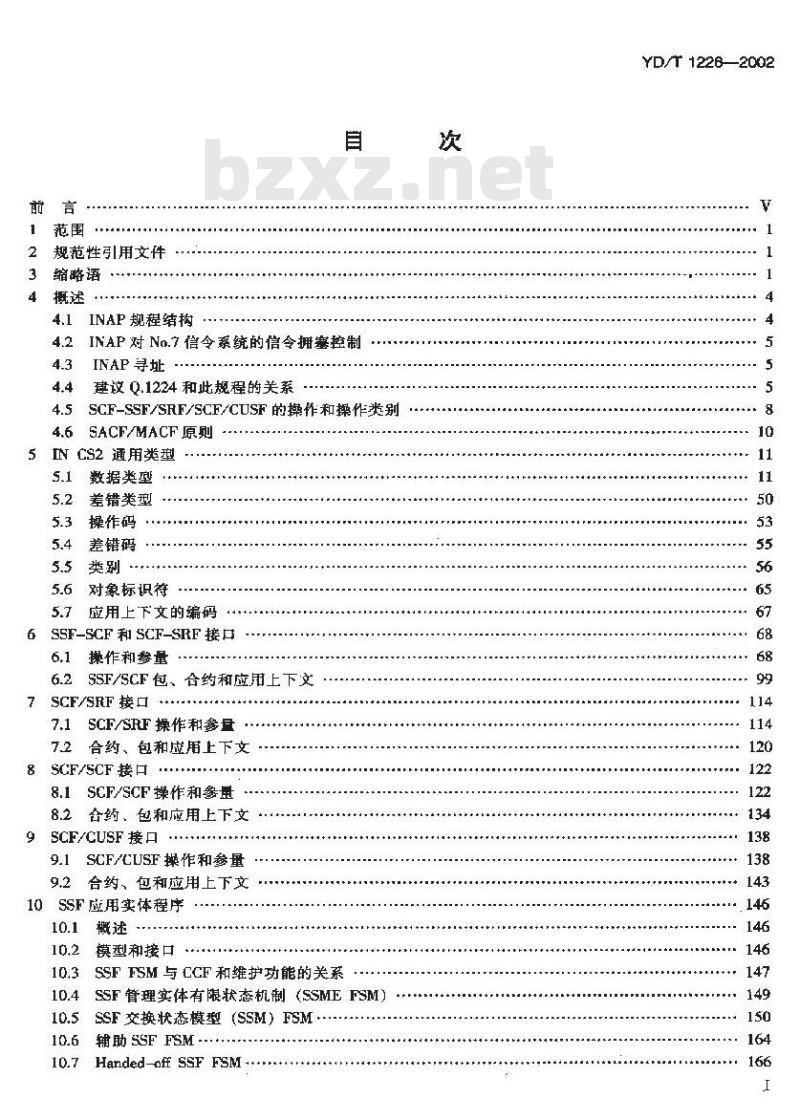

规范性引用文件
缩略语
INAP 规程结构
INAP对Nn.7信令系统的信令拥塞控制4.3
INAP寻址
建设 0.1224和此规程的关系
SCF-SSF/SRF/SCF/CUSF的操作和操作类别SACF/MACF原则
IN CS2 通用类型
数据类型
差错类型
操作码
差错码
对象标识待
应用上下文的编码
SSF-SCF 和 SCF-SRF 接口
操作和参量
SSF/SCF包、合约和应用上下文
7 SCF/SRF 接口
7.1.SCF/SRF 操作和参量
72合约、包和应用上下文
8 SCF/SCF接口
8.1SCF/SCF操作和参量
8.2含约，包和应用上下文
9 SCF/CUSF 接口 *..
9.1SCF/CUSF操作和参量
台约、包和应用上下文
10SSF 应用实体程序
模型和接口
SSF FSM 与 CF和维护功能的关系SSF管理实体有限状态机制(SSME FSM)SSF交换状态模型(SSM）FSM·
辅助 SSF FSM
Handed-off SSF FSM
YD/T 1226—2002
-+ 143
YD/T 1226—2002

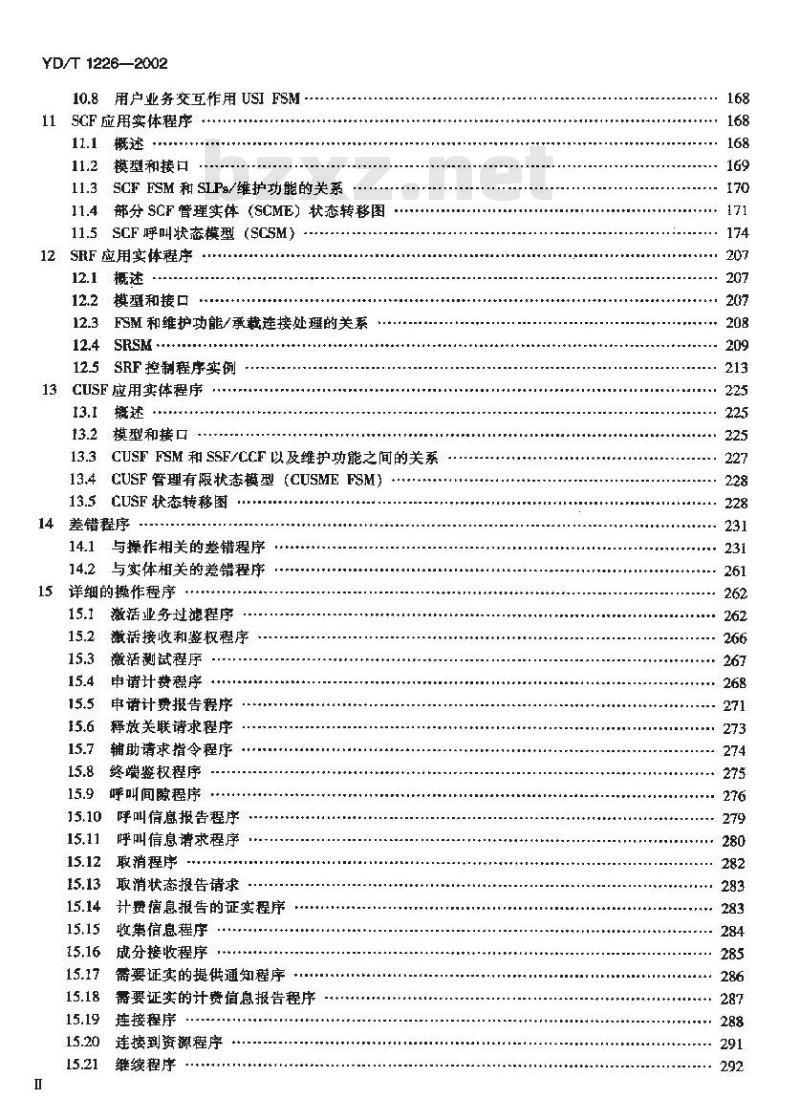

10.8 用户业务交互作用 USI FSM --11 SCF 应用实体程序
11.1概述
11.2模型和接口
SCF FSM 和 SLPs/维护功能的关系11.4
部分SCF管理实体(SCME）状态转移图·….11.5SCF呼叫状态模型(SCSM)
12SRF应用实体程序
模型和接口
FSM和维护功能/承裁连接处理的关系SRSM ...
SRF 控制程序实例
CUSF应用实体程序
模型和接口
13.3CUSFFSM和SSF/CCF以及维护功能之间的关系13.4CUSF管理有限状态模型（CUSMEFSM）13.5CUSF状态转移图
差错程序
14.1与操作相关的差错程序
14.2与实体相关的差错程序
详细的操作程序
激活业务过滤程序
激活接收和鉴权程序
微活测试程序
申请计费程序
申请计费报告程序
释放关联请求程序
辅助请求指令程序
终端鉴权程序
呼叫间隙程序
呼叫信感报告程序
呼叫信息请求程序
取消程序
取消状态报告请求
计费信息报告的证实程序
收集信息程序
成分接收程序
需要证实的提供通知程序
需要证实的计费信息报告程序
连接程序
连接到资源程序
继续程序
P....I..++.
：207
带参量的继续程序
生成呼叫段关联程序
切断前向连接程序
带有参量的DFC程序
切断 Leg 程序
实体释放程序
建立计费记录程序
建立临时连接程序
计费事件通知程序
BCSM事件报告程序
提供计费信息程序
处理信息请求程序
处理信息结果程序
启动DP程序
启动关联程序
启动试呼程序
管理触发数据程序
合井呼叫段程序
移动呼叫段程序
移动Leg程序
网络能力程序
提供通知程序
播送通知程序
提示并收集用户信息程序
提示并接收消息程序
提供用户信息程序
再连接程序
释放关联程序
释放呼叫程序
报告计费信息程序
报告 UTSI 程序
请求报告当前状态程序
请求报告每一个状态故变程序
请求报告第一个状态匹配程序
请求通知程序
请求通知计费事件程序
请求报告BCSM事件程序.
请求报告BCUSM事件程序
请求 UTSI 告程序
重设定时器程序
SCF 连接程序
SCF 解除连接程序
关闭脚本
脚本事件程序
YD/T 1226—2002
..：300
：301
...314
：316
YD/T 1226—2002
脚本信息程序
运行脚本程序
选择设备…
发送计费信息程序
发送成分程序
发送 STUI 程序
业务过滤响应程序
专用资源报告程序
分离 Ig程序
状态报告程序
与低层信令的配合
与TCAP的配合
与 SCCP 的配合
IN基本接口的安全性
接口安全性要求
程序和算法
17.3安全消息流定义和令牌的映射17.4 安全性 FSM 定义
18SCF-SDF接口相关的规定
附录A（规范性附录）混合方式（Hybrid）下的SCF-SRF间的接口巍程A,1混合方式 （Hybrid）下 SCF-SRF 间的操作和操作类别A.2INCS2通用类型
A.2.1数据类型
A.2.2操作码
A.3SCF-SRF接口的操作和参量
A.4详细的操作序
A.4.！提供可用 DN...
连接到一个端口
端门已连接
端口巴切断
桥接端口
拆离桥接端口
申请资源
连接桥接端口
释放资源
追加端口
：386
：386
：393
+：395
：398
：399
YD/T 12262002
本标准非等效采用了ITU-T建议Q.1228进行编写，选取了Q.1228中部分接口和部分操作，并对部分计-费操作的参数进行了细化，与 CS-1 阶段的“智能网应用规程”(CF 017一95）其有后向兼容性。本标推与 Q.1228 以及 GF 017--95 的关系如下。-为支持CS-2的自标业务对CF017一95的基本扩展：SCF启动触发管理，支持GVNS业务，支持ISDN补充业务性能相互作用、业务兼容性检查、基本的用户到业务的相互作用（UTSI）、专用资源功能（SRF）SCRIPT处理、增强的安全性，支持扩展的BCSM以及消息的存储和转发；一用于支持基于CS-1 中将来研究的呼叫方处理能力的规程；一为支持分布式业务逻辑执行所需的SCF与SCF之间的规程，位不支持链接的操作；为支持用户和SCF间与呼叫不相关的交互作用所需的与呼叫不相关的业务功能（CUSF）与SCF之间的规程；
一增加了可能用到的底层业务和总的接口安全性的详细描述；随着业务的应用和发展，对CF017一95中的部分参数进行了明确和增加。本标准的附录 A 为规范性附录。本标准由信息产业部电信研究院提出并归口。本标准起草单位：信息产业部电信传输研究所上海贝尔有限公司
华为技术有限公司
深圳市中兴通讯股份有限公司
北京国际交换系统有限公司
本标谁主要起草人：刘多陈卫红红龚双瑾张捷
张雪丽
杨效坤
彭远飞
1范围
YD/T 1226--2002
智能网能力集2（CS-2）智能网应用规程（INAP)本标准规定「支持智能网能力集2所需的智能网应用规程（INAP)。它支持以下的接口协议：SCF-SSF、SCF-SRF、SCF-CUSF、SCF-SCF。本标准适用于支持能力集2的智能网。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的够改单（不包括勘误的内容）或修订版均不适用干本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GF 010—95
GF 011—95
GF 01795
YDN 038—1997
YDN 034—1997
ITU-T Q.735.6
ITU-T Q.850
IrU-T Q.1224
ITU-T 0.1228
国内No.7信令方式—信令连接控制部分（SCCP）国内 No.7 信令方式一
智能网应用规程
事务处理能力部分(TC)
国内No.7信令方式技术规范
——综合业务数字网用户部分
ISDN用户一网络接口技术规范
No.7信令系统社团类补充业务第3级描述：全球虑拟网业务（GVNS）Nu.1数字用户信令系统（DSS1）和No.7信令系统（SSNu.7）ISDN用户部分(ISUP）中所使用的原因和位置
CS-2智能网分布功能平面
IN CS-2接口建议
ITU-T Q.1290 (1995)
智能网的术语定义
ITU-T X.219
ITU-T X,229
远程操作：模型、表记法和服务定义远程操作：协议规范
信息技术——抽象句法表记法—(ASN.1）基本表记法规范ITU-T X.680
ITU-TX.690（1994）/IS0/IEC8825-1：1995信息技术--ASN.1编码规则：基本编码规则（BER)、正刻编码规则（CFR）和区分编码规则（DER）规范CCITT X.208 (1988)
抽象句法表记法一-（ASN.1）的规范CCITTX.209(1988)
抽象句法表记法一一（ASN.1）的基本编码规则的规范3缩略语
下列缩略语适用于本标准。
ADjunet
Application Context
Application Gontext NegotiationApplication Entiry
Application Entity InvocationApplication Programming InterfaceApplication I'rotocol Data UnitApplication Service Element
附属物
应用上下文
应用上下文协商
应用实体
应用实体调用
应用程序接口
应用规程数据单元
应用业务单元
YD/T 12262002
IN-SSM
Basic Call State Model
Basic Call Unrelated ProcestBasic Call Uurelated State ModelBasic Rate Interface
Call Control Agent Function
Call Control Furetion
Call Segment
Call Segment Agsociation
Call Segment Model
Call Unrelated Service FunctionConnection View State
Direclory Syslem Agent
Distributed Service Logic
Dirertory System Protocol
Digital Subscriber Signaling No.1Detection Paint
Dual Tone Multi Frequency
Directory User Agent
Event Detection Point
Event Detection Point-NotificationEvent Detection Point-RequestFurnish Charging InfornationFunctional Entity Action
Functional Entity Access ManagerFeature Interaction Manager
Fiite Stalte Machine
Global Virtual Network ServiceIntelligent Access Function
Intelligent Network
Intelligent Network Application ProtocolIntelligent Network Conceptual ModelIN Switching Manager
IN Switching State Model
Intelligent Peripheral
Integralerd Servive Digital NetworkISDN-User Pant
Lacal Exchange
Multi Association Control FunctionMessage Sequence Chart
Output
Point In Call
Primary Rate Interface
Public Switched Telephone NetworkRemote Operation Service
基本呼叫状态模型
基本呼叫不相关处理
基本呼叫不相关状态模型
基本速率接口
呼叫控制代理功能
呼叫控制功能
呼叫段
呼叫段关联
呼叫段模型
呼叫不相关的业务功能
连接视图状态
号码簿系统代理
分布的业务逻辑
号码铸系统规程
1号数字用户信令规程
检出点
双音多频
号码用户代理
事件检出点
事件检出点一通知
事件检出点一请求
提供计费信息
功能实体动作
功能实体接入管理
性能相互作用管理
有限状态机
全球魔拟网业务
智能接人功能
智能网
智能网应用规程
智能网概念模型
交换普理
交换状态模型
智能外设
综合业务数字网
综合业务数字网一用户部分
多相关控制功能
消息流程图
呼叫点
一次群速率接口
公用电话交换网
远端操作业务
SCF FSM
SCF ID
SCME FSM
SDF FSM
SRF FSM
SSF FSM
SSME FSM
Remote Operation Service ElementSingle Association Control FunctionSingle Associatim Olject
Service Creation EnvironmenlService Creation Environment FunctionService Creation Environment PointServire Control Function
Service Control Function Finite State MachineService Control Function ID
Send Charging Information
Service Control function call Manager EntitySCME Finite State Machine
Service Control Point
Service Control function call State ModelService Dats Function
Service Data Function Finite State MachineService Date function call State ModelService Feature
Service Logic Processing ProgramService Logic Processing Program InstanceService Manage
Service Managernent Access FunctionService Managcmenl FurictionService Management Point
Service Management Syster
Service Node
Specialized Regource FurtiurSRF Finite State Machine
Specialized Resource function Management EntitySpecialized Resource functian call State ModelService Subacriber
Signalling System No.7
Service Switehing Functiou
SSF Finite State Machine
Service Switching Function Management EntitySSME Finite State Mechine:
Service Switching Puiat
Service Triggcr Inlormation
Transaction Capability
Tranaction Capability Application PartTrigger Detection Poirt
Trigger Detection Point-NotificationTrigger Detection Point-RecuestTelecommunication Management NetworkYD/T 1226-2D02
远端排作业务单元
单关联控制功能
单关联客体
业务生戚环境
业务生戒环境功能此内容来自标准下载网
业务生成环境点
业务控制功能
业务控制功能有限状态机
业务控制功能标识
发送计费信息
业务控制功能呼叫管理实体
业务控制功能呼叫管理实体有限状态机业务控制点
业务控制功能呼叫状您模型
业务数据功能
业务数据功能有限状态机
业务数据功能呼叫状态模型
业务特征
业务逻辑处理程序
业务逻辑处理程序实例
业务管理
业务管理接人能
业务管理功能
业务管理点
业务管理系统
业务点
专用资源功能
专用资源功能有限状态机
专用资源功能性理实体
专用资源功能呼叫状态模型
业务用户
7号信令系统
业务交换功能
业务交换功能有限状态机
业务交换功能管理实体
业务交换功能管理实体有限状态机业务交换点
业务触发信息
事务处理能力
事务处理能力应用部分
触发检出点
触发检出点一通知
触发检出点一请求
电信普理网
YD/T 12262002
4概述
Universal Personel TelecommunicationVirtuai Private Network
本标准对以下3个部分进行了规定：SACF/MACF的原则；
一在实体之间传送的操作；
一每个实体的动作。
通用个人通信
整搬专用网
SACF/MACF原则的定义用文字描述；操作用抽象语法记法1（ASN.1）来定义，具体定义应按照ITU-TX.680的要求；而动作则用状态转移图来定义。接收到一个操作所要执行的动作的更进一步的导则可以在Q.1224中相关的信息流中得到。INAP是ROSE的一个用户规程，具体应按照ITU-TX.219及ITU-TX.229的要求。R(ISE规程包含在TCAP的成分子层中和DSS1中。目前ROSEAPDU's（应用规程数据单元）通过No.7信令系统的事务处理子层、YDN034一1997中规定的REGISTER和FACILITY以及DSS1的呼叫控制消息中传送。IYAP（作为ROSE的用户）和ROSE规程已经用ASN.1制定了规范。且前，对PDU'综码的惟一的标准化方法是基本编码原则，具体原则应符合ITU-T X.690的规定。4. 1INAP 规程结构
INAP规程的结构可以用图1来表示。多关联相互作用
皮用处理
SACE一单关联控制改能
MACF--多关联控制功能
SAO—单关联客体
ASE一应用业务单元
IN,AP一智体网应用规程
注：INAP是所有ASE的规范的巢合图 1 INAP 规种的结构示意
单关联相互作用
应用处理
YD/T 1226-2002
操作摘述如图2所示。一个物理实体可以与其他的物理实体有单个的相互作用（情况a）或多个相关的相互作用（情况)。
在情说a中，SACF提供了一个用ASE's的关联功能，它包括ASE（s）所支持的操作的顺序（根据收到的原评的顺序）。SAO代表SACF加上与其他的物理实体进行单个相互作用所用到的一系列ASE'B.
在情况b中，MACF提供了在几个SAO's中的关联功能，其中每一个与远端物理实体中的一个SAO相互作届。
每个ASE支持一个或多个操作。每个操作的描述都与相应的功能实体模型密切相关。INAP 用户 ASE
xz换作
参量 [参数 1, 参数2, ..]
结果[密敏1。参数2，.]
链接 [操作3 操作4,]
差销差错1，些储2，]
差错1差籍
参数（参数6，参数7、)
TCAPASE
成分子层
事务处理子层
无连接SCCP
图2操作描述
Tolpee
ROSEPDU':
Topeer
Topeer
返国结巢
+返回基错
使用应用上下文协商的机制（具体应符合GF011一95的规定）允许两个通信实体准确地识别们的能力和接口所需的能力。使用此机制可以允许暂能网功能集的演进。如果对端的功能实体不支持所规定的应用上下文，则应支持一些预先安排的上下文机制。4.2 INAP 对 No.7 倍令系统的信令拥控制采用与ISUP在信令拥塞控制中相同类型的程序。TNAP对信令拥塞控制的程序尽可能与ISUP规定的拥塞控制程序一致，即在 SCCP接收到带有信令点拥塞信息的N-FCSTATE指示原语后，INAP将逐级降低到所涉及方向的话务负荷（例如，房动DP、分析的信息或者启动试呼）。上述程序只适用于在所涉及的方向上采用MTP信令点继码址的话务。4.3INAP寻址
SCCP的全高码和MTP的信令点编码寻址保证PDU*到达它们的物理目的地（即连接信令点），不管它在哪一个网络。
国内INAP的子系统编码为“11111110\。4.4建设Q.1224和此规程的关系
下面是完整的信息流表。除了明确指出之外，其他的信息流与操作一一对应。参考第16章（使用的TCAP业务），以确定操作到TCAP对话和成分部分的映射。5
YD/T 1226—2002
建设 Q,1224
SCF-SSF
12.4.3.10
12.4.3.11
12.4.3.12
12.4.3.13
12.4.3.14
12,4.3,15
12.4.3.16
12.4.3.17
12.4.3.19
12.4.3.20
12.4.3.21
12.4.3.22
12.4.3,23
12.4.3.24
12.4.3.25
12.4.3.26
12,4.3.27
12.4.3.28
12.4.3.29
12.4.3.30
12.4.3,31
12.4.3.34
12.4.3.36
12.4.3.37
12.4.3.38
12.4.3.39
12.4.3.40
12.4.3.50
12.4.3.51
12.4.3.52
12.4.3.53
12,4.3.54
12.4.3.56
12.4.3.57
信息流
激活业务过滤
激活触发数据
激活触发数据证实
激活测试
激活测试响应
申请计费
申请计费报告
辅助请求指令
终端鉴权
呼叫间隙
呼叫倍息报告
呼啊信息请求
取消所有请求
取消状态报告请求
收集信息
连接到资源
生成呼叫段关联
生成呼叫段关联结果
去邀活触发数据
去激活触发数据证实
切断前向连接
切断Leg
实体释放
建立临时连接
计费事件通知
BCSM事件报告
提供计费信息
启动DP
启动试呼
合并呼叫段
移动呼叫段
移动Leg
再连接
释故呼叫
报告UTSI
请求通知计费事件
请求报告BCSM事件
请求报告 UTST
请求状态报告
管理触发数据
管理触发数据的返回结果
激活测试的返回结果
取消(所有请求）
相同，带有参量的继续
生成呼叫段关联的返回结果
管理触发数据
管理触发数据的返回结果
相同，带有参量的切断前向连接相同
请求报告当前状态
