YD/T 1248.1-2003
基本信息
标准号： YD/T 1248.1-2003
中文名称：固定电话网短消息业务 第一部分 短消息终端侧技术要求和测试方法
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：693688
相关标签： 固定 电话网 短消息 业务 终端 技术 测试方法
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 1248.1-2003.Short Message Service Based on PSTN Part 1 : Technical Requirements and Testing Methods of Short Message Terminal Equipment.
1范围
YD/T 1248.1规定了固定电话网短消息终端侧的技术要求和测试方法。
YD/T 1248.1适用于支持固定电话网(PSTN)上短消息传送业务的终端设备的设计、生产和质量检测。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB 2312信息交换用汉字编码字符集基本集
GB/T 15279自动电话机技术条件
GB/T 18031信息技术数字键盘汉字输人通用要求
YD/T 968电信终端设备电磁兼容限值及测量方法
YD/T 965电信终端的安全要求和试验方法
YDN 069电话主叫识别信息传送及显示功能的技术要求和测试方法
3定义和缩略语
3.1 定义
短消息中心:在固定电话网上完成消息发送以及消息的接收和转发等处理功能的系统。
短消息终端:从短消息中心接收或向短消息中心发送短消息的终端设备。
短消息用户:通过短消息终端获得信息服务的用户。
一类主叫号码接收显示(CID Type 1)功能:在挂机状态下，能够识别、接收主叫识别信息的功能。
二类主叫号码接收显示(CID Type 2)功能:在通话和挂机状态下，能够识别、接收主叫识别信息的功能。
3.2缩略语
CAS (CPE Alert Signal) 终端设备提示信号
CID (Calling Identity Delivery) 主叫识别信息传送
1范围
YD/T 1248.1规定了固定电话网短消息终端侧的技术要求和测试方法。
YD/T 1248.1适用于支持固定电话网(PSTN)上短消息传送业务的终端设备的设计、生产和质量检测。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB 2312信息交换用汉字编码字符集基本集
GB/T 15279自动电话机技术条件
GB/T 18031信息技术数字键盘汉字输人通用要求
YD/T 968电信终端设备电磁兼容限值及测量方法
YD/T 965电信终端的安全要求和试验方法
YDN 069电话主叫识别信息传送及显示功能的技术要求和测试方法
3定义和缩略语
3.1 定义
短消息中心:在固定电话网上完成消息发送以及消息的接收和转发等处理功能的系统。
短消息终端:从短消息中心接收或向短消息中心发送短消息的终端设备。
短消息用户:通过短消息终端获得信息服务的用户。
一类主叫号码接收显示(CID Type 1)功能:在挂机状态下，能够识别、接收主叫识别信息的功能。
二类主叫号码接收显示(CID Type 2)功能:在通话和挂机状态下，能够识别、接收主叫识别信息的功能。
3.2缩略语
CAS (CPE Alert Signal) 终端设备提示信号
CID (Calling Identity Delivery) 主叫识别信息传送
标准图片预览
标准内容

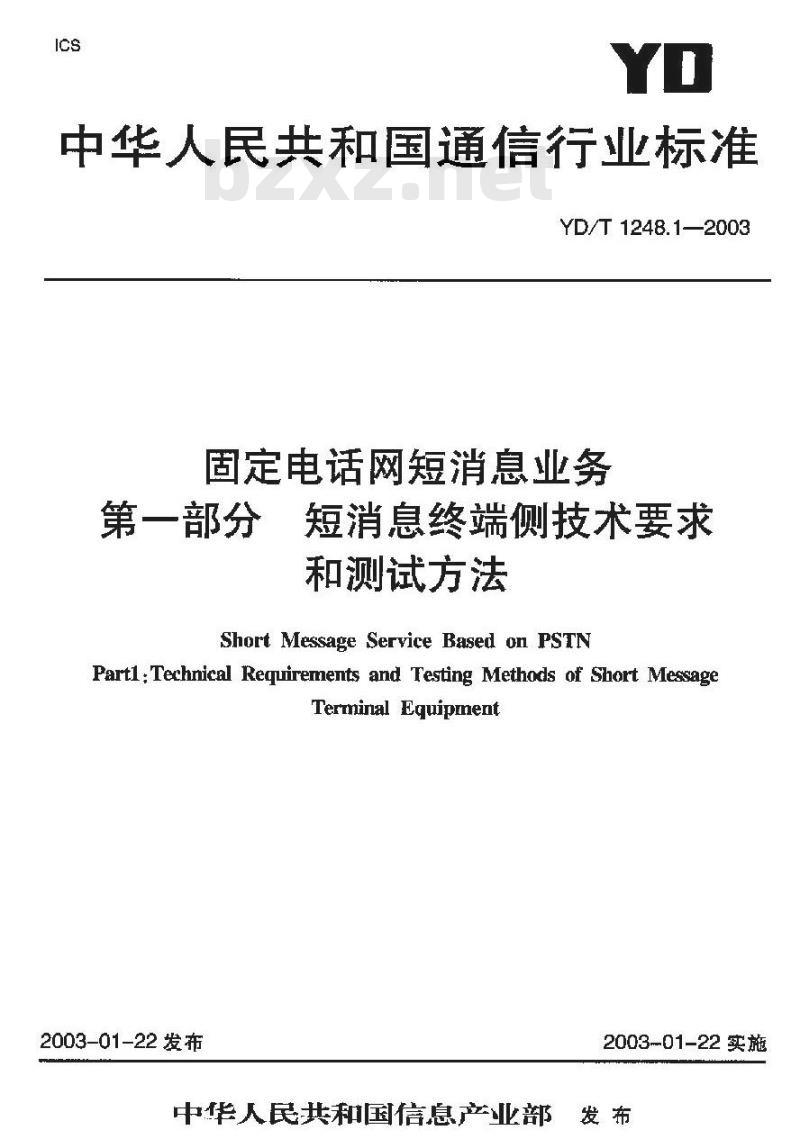

中华人民共和国通信行业标准
YD/T1248.1—2003
固定电话网短消息业务
第一部分
短消息终端侧技术要求
和测试方法
Short Message Service Based on PSTNPartl :Technical Requirements and Testing Methods of Short MessageTerminal Equipment
2003-01-22发布
2003-01-22实施
中华人民共和国信息产业部发布前言
规范性引用文件
3定义和缩略语
3.1 定义
3.2缩略语
技术要求
5.1功能要求
5.2外部设备接口和数据传送格式要求5.3通信协议要求
5.4接口指标要求
5.5电磁兼容技术要求
6测试方法
6.1 测试设备要求
6.2试验方法
参孝文件
YD/T1248.1—2003
YD/T 1248.1—2003
（固定电话网短消息业务》为在固定电话网上实现短消息业务提供了技术依据。《固定电话网短消息业务》由以下4个基础部分组成，随着应用及技术发展的要求可能还有相关标准被补充进来。第一部分为短消息终端技术要求和测试方法：第二部分为短消息终端和短消息中心之间的传送协议技术要求：第三部分为短消息中心技术要求；第四部分为盘消息中心测试方法，本标准属于《固定电话网短消息业务》的第一部分，本标准在起草过程中主要根据我国的具体情况并同时考了相关的国内和国外标准而制定。本标准由信息产业部电信传输研究所提出。本标准中信息产业部科技归口。本标准起草单位：信息产业部电信传输研究所中国电信集团公司
深圳市泰丰通信有限公司
成都国腾软件有限公司
扬州市恒春科技开发有限公司
桂林普天通信设备厂
信电子实业有限公司
深圳力德讯通信技术有限公司
惠州TCL通讯设备股份布限公司
北海银湾科技公司
深圳市冠日通讯科技股份有限公司本标谁主要起草人：张薇何桂立盛當本标准委托信息产业部电信传输研究所负责解释，1范围
固定电话网短消息业务
YD/T 1248.1—2003
短消息终端侧技术要求和测试方法第一部分
本标准舰定了固定电话网短消息终端侧的技术要求和测试方法。本标准适用于支持固定电网（PSTN）上短消息传送业务的终端设备的设计、生产和质量检测。2规范性引用文件
下列文件中的条款通过本标准的用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然雨，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。GB 2312
GB/T 15279
GB/T 18031
YD/T 968
YD/T 965
YDN069
3定义和缩略语
3.1定义
信息交换用汉宁综码字符集基本集白动电话机技术条件
信息技术数字键盘汉宁输人通用要求电倍终端设备电磁兼穿限值及测量方法电信端的安全要求和试验方法
电话主识别信息传送及显示功能的技术要求和测试方法短消息中心：在固定电话网上完成消息发送以及消息的接收和转发等处理能的系统：短消息终端：从短消息中心接收或向短消息中心发送短消息的终端设备。短消息用户：通过短消息终端获得信息服务的用户。一类主叫号码接收显示（CTDType1）功能：在挂机状态下，能够识别、接收主叫识别信息的功能。二类主叫号码接收显示（CIDType2）功能：在通话和挂机状态下，能够识别、接收主叫识别信息的功能，
3.2缩略语
CAS (CPE Alcrt Signal)
CID (Calling Identily Delivery)DTMF (Dual Tone Multi-Freguency)FSK (Frequency Shift Key)
MO)(Megsage Origination)
MOD (Message on Demand)
MT (Message Termination)
PSTN(Public Switch TelephoneNetwork)SM (Shorl Message (s))
SMC (Short Message Centre)
SM-DLI. (Short Message Dala Link Layer)SM-TL. (Short Mcssagc Tranafer Layer)终端设备提示信
主叫认别息传送
双音多频
频移键控
上传消息
点播消息
下传消息
公共交换电话网
短消息
短消息中心
短消息数据链路层
短消息传送层
YD/T 1248.1—2003
SMS (Short Message Service)
SMTE (Short Mcesuge Terminal Equipinent)4捆递
短消息业务
短消总终端
本标准所描述的短消息业务是指经山固定电话网，短消息终端（SMTF）与短消息心（SMC）进行信息传送的业务。
短消息在固定网话路上是透明传送的。短消息按信息流分为以下3类。a）上传消息：短消息终端发起呼叫，非向短消息中心发送的一组信息，b）点播消息：由短消息终端发起呼叫，通过与短消息中心交互的方式从短消息中心获得的信息。）下传消息：出短消息中心发起呼叫，向短消息终端发送的一组信息。实现短消息业务的网络结构如图1所示。SMTEI
图1实现短消总业务的双络结
固网短消息的层模型如图2所示。这个协议栈包3层，其中短消息传送层提供应用接口。传送层利用短消息数据链路层保证短消息的正确传送，物理层使用DTMF信号和速率为1200bit/的FSK信号进行逆接和传送。
知消息然游
传送层
数解链路员
物理层
话音带内FSK 信号
话音带内DYTME信号
图2同网短消息数据传输的层模型鲸消息中心
传送层
数据链路应bZxz.net
物理甚
本标推所描述的短消息终端（SMTE）是指具有短消息功能的终端设备，它可以作为一个功能模块存在于其他具有练合划能的终端设备中，也可以作为一个独终端设备存在。5技术要求
5.1功能要求
5.1.1SMTE可以灵活的方式组成功能不同的短消急终端（如仅具有接收SMC下行消总的能力，或同时具有上传消息的能力等】。
5.1,2 SMTE 应具有一类主叫号码接收显示功能。5.1.3SMTE具有二类主叫号码接收显示功能YD/T 1248.1--2003
如果SMTE有二类上叫号码接收显示功能，同时中请呼叫等待业务（Callwaiting），当用户正在通话时遇有SMC呼叫，SMTE应有显示和（或）声音提示，并能指导用户在15:内进行下列操作：中断通话，接收短消息，完成后再恢复通话；终止通话，接收短消息：
不接收短消息的操作。
实施该操作后，SMTF应有相应的提示。当SMTE 与 SMC已在通信的过程中：SMTE收到终端交换机发米的 CAS信号（有第三方呼人）时：SMTE应立即转入接收交换机送来的主叫号码状态，发送应答信号ACK，号码收完后挂机。5.1.4SMTE应屏蔽CID信号之前的铃声。如果收到的主叫号码是SMC号码，则SMTE应转入数据状态，准备接收信息；如果收到的主叫号码不是SMC号码或没有收到 CID信号，则应立即恢复振铃。5.1.5在全部数据逆信的过程中，SMTE应始终保持送话器关闭状态。5.1.6在线信息点播的通信过程中，如果终端用户在一段时间内未触及键盘，SMTE应有提示。该时间应由用户自行设置；如果提示后用户仍然没有操作，SMTE应提示用户选择挂机或继续通信，或者按照用户的预先设置处理。5.1.7SMTE应至少支持GB2312的汉字字符集。5.1.8 SMTE的键位设定应符合 GB/T18031 第 4.4条的要求，详细内容如下。a）基本笔画的键位设定
5种基本笔画的键设定见表1。
b）变形笔画的键位设定
基本笔画以外的变形笔画和笔画组合，可由编码设计省在0~9共10个键位上自行设定，见表1，表 1 汉字笔画的键位设定
数宇链
笔面名称
基本笔面
变形笔画
单笔画部件
汉字部件中的5种基本单笔面部件的链位设定见表2.多笔画部件
汉字多笔画部件的键位，可由编码设计者在0~9其10个键位上自行设定，见表2，表 2 汉字部件的键位设定
数学键
部件名称
单笔画部件
多笔画部件
拼音字母的键位设
建议SMTE的汉语排音字母键位采用10键位汉语拼音字母键位设定，见表3。9
YD/T 1248.1—2003
数宇键
表310键位汉语拼音字母链位设定4
注：“”在带有拉丁字的设备上用“表示。SMTE也可采用表4的没语拼音字网键位。In
表48键位汉语拼音字丹键位设定数字链
注：“”在带有拉丁字母的设备上用“”表示5.1.9 中文信息处理功能
）SMTE应采用国家标准或行业标准规定的点阵汉宁字型：7
b）采用键盘方式输入信息的SMTF应至少配备一种音码或一种形码的键盘输人法，并月配备的输入法应符合GB/T18031的规定。
当存有未被查阅的信息时，SMTE应有明显指示。SMTE应有措施保证在多台 SMTE并接使用时，只有一部 SMTE响应短消息中心。建议设置功5.1.11
能开关，即追过设置软件或硬件开关，可以开启和关闭短消息功能，并在产品说明书中详细说明开关的使用以及不正当使用可能造成的后果，也可通过提示用户改变SMC号码设置实现。SMTE应有措施保证与普通电话机并接使用时，能够屏蔽CID信号前的铃声，使得普通电话机只5.1.12
接收到CID借号后的振铃信号。建议每部SMTE应至少具有一个并接口，并保证CID信号前的振铃信号不会到达该并接口。同时，在产品说明书中建议用户并机时使用该并接口，说明不使用时可能造成的后果。
5.1.13SMTE同时具有电话机或传真机等功能时，应符合相应的技术要求。5.2外部设备接口和数据传送格式要求SMTE可选支持外部设备（以下简称外设）接口。如果SMTE具有外设接口，则须采用统--的外设接口和数据传送格式，定义如下。5.2.1外设接口定义
）RS-232心串行接口。
b）T作式：乎双工。
c）波特率：至少支持12(0hit/日：且默认值为1200bit/s。d）接口插座：RS-232C 9针接口：如果终端具有白定义外设接口，则应配备与RS-232C的接口转换设备。
e）信号线定义见表5.
表5串行接口信号
信号名称
发送数据
接收数据
信号地
5.2.2串行数据格式定义
a）串行数据通信格式如图3所示。起始位“0\
焱据位
图3串行数据传送格式
如果数据位只有7位有效位（如7位编码字符），则第8位置0。b）在患行方式下，RS-232C信号的极性如下：◆ MARK = 逻辑 “1”（ ≤-3 V，低平);· SPACE = 逻辑O”（2+3 V，高电平)。5.2.3消息格式
SMTE与外设间数据传送的消息格式如图4所示。序列号
设备编号
命令开始
止位“1
图4SMTE与外设间数据传送的消息格式列号从01II开始计数，每一不同消息具有不同序列号，模256加1。YD/T1248.1—2003
令内容
校验和
长度为一个字节的或，用整数表示“地址\、“设备编号”、“命令开始”、“命令”以放“命令内容”的字节数。
地址为一个字节的域，表示该消息的目的地址，当地址域有效时（非(0H），设备编号视为无效：当地址域为00H时，设备编号有效；当地址域和设备编号域均为00H时，则为广播消息，任何接收到该消息的设备均应响应。地址域也可用多个字节表示多个地证，每个地址占用一个字节，各地址间用FFH作为间隔。地址需要各设备进行协商，但总款认SMTE的地证为01H设备编号为一个字节的域，惟一标识某类设备：本标准规范「部分设备的编码，见表6。表6设备统码表
手写板
IC读/写卡器
命令开始为一个字节的域，只有OFH和8FH两个值：当命令开始域为8FH时，表示其后的命令为公共命令，用于协商地址、传输速率，或数据链路控制等；当命令开始域为OFH时，表示其后的命令为专有命令，用于传送命令子集，即某类设备的专有命令，如手写板命令集等，校验和为“地址”、\设备编号”、“命令开始”，“命令”以及“命令内容”各宁节模256相加YD/T124B.1-2003
联补。
公共命令及其内容详见表了
其中，数据传送请求（DSQ）命令用于发送数据端发送数据前的请求，只有当得到肯定的答复后，才开始数据传送。
地址协商请求（ANO）命令用于非SMTE设备向SMTE请求地址。该地址由SMTE分配，由SMIE保证分配的地址不重复。如果非SMTE设备准备使用地址域，则-U接上SMTE，首先进行地址协商；如果非SMTE设备不准备使用地址域，则无需进行地址协商。对于SMTE，如果具有外设接口，必须支持地址协商。
速率协商请求（VNQ）命令用于非SMTE设备向SMTE协商数据传送速率。如果非SMTE设备准备使用2400bit/s及以上速率进行数据传送时，在发送数据传送请求之前必须进行速率协商，非SMTE备在速率协商请求中说明传送速率，如果SMTE支持该速率，则在ACK中返回“正确接收（O1H)”信息；如果不支持，则在ACK中返回“不支持的传送速率（03H）”信息，在这种情况下，非SMTE设备应降低迷率，再次请求。
SMTE及其外议均应识别表7的公共命令。如果不支持某些专有命令，利用ACK中的“不能识别的命令”信息说明，发送命令的设备接收到该信息后，可以不再重传该命令。消息否定确认（NACK）用于纠正数据传送的错误。如果发送数据端接收到NACK，则应重传上一消息。重传次数为3,
数据传送结束（DSO）发送数据端告知接收端停止接收数据。表了公共命令及命令内容
数据传送请求（DSQ）
地址协商语求（A.NQ)
速率协商请求（NO)
消息背定确认（ACK）
消息否定确（NACK)）
数据传送结束(DSO)
命令编码
命令内容
t200hit/s
2400Li/:
4800bit/g
9600sit/s
1440ohit/g
19200bit/s
38400bit/s
115200bit/s
正确接收
不能识别的命令
不支持的传送速率
错误校验和
错误长度
命令内容编码
5.3通信协议要求
YD/T 1248.12003
a）SMTE应支持本标准第二部分中所规定的SMTE与SMC之间的短消息传送协议。在SMC支持其他芳式传送俏息的情况下，SMTE可以接相关技术要求和协议方式接收哦上传信息。b）SMTE应满足本规范第二部分中各计时器的定义和要求。C如果SMTE接收到不能识别的命令和数据端码，或不具有命令中的存储部件等，应在返间的信息中说明。
d）在任何意外情况下，SMTE应能在一定时而内自动挂机。5.3.1数据字节
5.3.1.1FSK数据字节
如果 SMTF 支持FSK 上传方式，则 FSK数据字节的组成和发送顺序应符合本标准第一部分第 6.1.1.2条的要求，
5.3.1.2DTMF数据字节
如果SMTE支持DTMF上传方式，则FSK数据字节的组成和发送顺序应符合本标准第二部分第6.1.2.2条的要求。
5.3.2数据链路层
a）SMTE应能正确识别下传帧格式：如果格式有错，且重发机制不能纠正，则SMTE应不存猪该条消息。
b）SMTE应能正确识别消息类型；如果消息类型错，且重发机制不能纠正，则SMTE应不存储该条消息。
）SMTE应能正确判断消息长度；如果消息长度错，且重发机制不能纠正，则S.MTE应不存储该条消息。
d）SMTE应能正确计算校验和，完成比特差错检测和处理；如果校验和错，且重发机制不能纠正，则SMTE应不存储该条消息，向SMTE用户提示出错信息。e）SMTE应能F确组织数据链路层顿格式：I）SMTE应能正确完成链路层时序控制。g）SMTE应能与SMC配合完成消息重发处理。H）SMTE应能与SMC配合完成数据链路的建立和释放5.3.3传送层
SMTE必领支持业务询问（SMS_QUERY）消息和持机命令（SMS_STATE）消息，可选支持其他消息类型。
5.4接口指标要求
5.4.1输出信号要求
5.4.1.1 FSK 输出信号
当SMTE其有FSK信号输出力时，应符合以下要求。a）调制力式：相位连续二进制移频键挖（HFSK)。b）数据传送方式：二进制异步申行方式。c）遇辑1/遥辑0频率；1200Hz±1.0%/2200Hz±1.0%，d）载波电平：标准6000测试终端的环路人口电乎为（-13.5±1.5）dBm。e）载波纯度：信号（20Kh～4000Hz）的总失真功率电平至少低于后号率电平30dB。f）传输速率：1200Baud±1.0%
5.4.1.2DTMF 输出信号
当SMTE具有TTMF信号输出能力时，应符合以下要求。a）TTMF信号的频率组合见表8。YD/T 1248.1—2003
高频群频率（Hz）
数字和符号
低频群频率（Hz)
表8双吾多频的频率组合
1）在双音多题的信号中，单一频率的偏差应在标称频率的土1.5%范围内，c）在双音多频的信号中，单一频率的电平见表9.d）任一频率组合中，高频分量电平应比低频分量电平高2±1B，c）MTMF信号持续/间隔时间应为50～70mc1633
）输出信号中无用频率分量的总功率电平比双音多频倍号低频分量的功率电平至少低20。表9双台多频信号电
环路电流
高频群
低额群
5.4.2接收信号能力
5.4.2.1FSK信号接收能力
SMC应能正确接收符合下列条件的FSK信号。35mA
=）逻辑“1\：频率为1200Hz±1.0%，电平为-32~-12dBm。b）逻辑\0”：频率为2200Hz±1.0%，电半为-37~-11m，c）遥辑“1\、“0\信号电平差+10 dB/-6 dB。d）信噪比：220dB，
e）波特率：1200 Baud ±1.0%。5.4.2.2CAS信号接收能力
SMTE应能正确接收符合下列条件的CAS信号。a）信号电平：-32~-12dBm。
h）信号频偏：≤±1.0%。
c）信号信噪比：15 dB。
d信号电平差：3~-6dB，
c）信号持续时间：75~85msc
特别需要说明的是，当CAS信号频偏超过3%或信号电平低于-45dBm时，SMTE应视为错误信号不予应答。
5.4.3回损
YD/T 1248.1--2003
当SMITE处于数据通信状态时，在300~3400Hz频率范围内，SMTE数据通信状态下的交流阻抗相对于如图5所示的平衡网络的稳定平衡回损和回卢平衡回损应符台表10的要求。K
C=100 ± 5 nF ; H,=200 ± 2 n; R,=680 ± 7 0图5一律网络
表10数拆通信状态咀抗
用户线长度
稳定平衡回损 (dB)
回声平回损（dB）
5.4.4数据通信状态直流特性
在数据通信状态时，SMTE的直流电阻应≤4500。5.4.5纵向平衡度
SMTE纵向平乎衡B-限值如下
挂机状态：BL=60 dB，200~1000JTz;Rm-=40 dB, 1000 - 4000 Hz
摘机状态：B-1240dB，200～4000Hz。5.4.6案全技术要求
SMITF.安全性能应符合YP/T 965《电信终端的安全要求和试验方法》。5.5电磁兼容技术要求
5.5.1无线电骚扰限值
SMTE的无线电骚扰限值应符合YD/T968《电信终满设备电磁兼容限值皮测量方法》中B级的要求SMTE应以最小配置进行试验。最小配置包括SMTE终端设备和电源，不包括其他外设。SMTE应工作于能产生最大辐射的状态。在试验过程中，应对SMTE的各种可能的工作状态，如信息上传和在线点播等进行测量，找到产生最大发射的工作状态。5.5.2抗扰度要求
5.5.2.1试验期间评判内容
）基本工作方式和状态。
b）数据输入及显示的正确性。
c）数传送皮软件按行的质量。
5.5.2.2基本工作方式和状态的性能判据SMITF处于正常数据传送状态。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
YD/T1248.1—2003
固定电话网短消息业务
第一部分
短消息终端侧技术要求
和测试方法
Short Message Service Based on PSTNPartl :Technical Requirements and Testing Methods of Short MessageTerminal Equipment
2003-01-22发布
2003-01-22实施
中华人民共和国信息产业部发布前言
规范性引用文件
3定义和缩略语
3.1 定义
3.2缩略语
技术要求
5.1功能要求
5.2外部设备接口和数据传送格式要求5.3通信协议要求
5.4接口指标要求
5.5电磁兼容技术要求
6测试方法
6.1 测试设备要求
6.2试验方法
参孝文件
YD/T1248.1—2003
YD/T 1248.1—2003
（固定电话网短消息业务》为在固定电话网上实现短消息业务提供了技术依据。《固定电话网短消息业务》由以下4个基础部分组成，随着应用及技术发展的要求可能还有相关标准被补充进来。第一部分为短消息终端技术要求和测试方法：第二部分为短消息终端和短消息中心之间的传送协议技术要求：第三部分为短消息中心技术要求；第四部分为盘消息中心测试方法，本标准属于《固定电话网短消息业务》的第一部分，本标准在起草过程中主要根据我国的具体情况并同时考了相关的国内和国外标准而制定。本标准由信息产业部电信传输研究所提出。本标准中信息产业部科技归口。本标准起草单位：信息产业部电信传输研究所中国电信集团公司
深圳市泰丰通信有限公司
成都国腾软件有限公司
扬州市恒春科技开发有限公司
桂林普天通信设备厂
信电子实业有限公司
深圳力德讯通信技术有限公司
惠州TCL通讯设备股份布限公司
北海银湾科技公司
深圳市冠日通讯科技股份有限公司本标谁主要起草人：张薇何桂立盛當本标准委托信息产业部电信传输研究所负责解释，1范围
固定电话网短消息业务
YD/T 1248.1—2003
短消息终端侧技术要求和测试方法第一部分
本标准舰定了固定电话网短消息终端侧的技术要求和测试方法。本标准适用于支持固定电网（PSTN）上短消息传送业务的终端设备的设计、生产和质量检测。2规范性引用文件
下列文件中的条款通过本标准的用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然雨，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。GB 2312
GB/T 15279
GB/T 18031
YD/T 968
YD/T 965
YDN069
3定义和缩略语
3.1定义
信息交换用汉宁综码字符集基本集白动电话机技术条件
信息技术数字键盘汉宁输人通用要求电倍终端设备电磁兼穿限值及测量方法电信端的安全要求和试验方法
电话主识别信息传送及显示功能的技术要求和测试方法短消息中心：在固定电话网上完成消息发送以及消息的接收和转发等处理能的系统：短消息终端：从短消息中心接收或向短消息中心发送短消息的终端设备。短消息用户：通过短消息终端获得信息服务的用户。一类主叫号码接收显示（CTDType1）功能：在挂机状态下，能够识别、接收主叫识别信息的功能。二类主叫号码接收显示（CIDType2）功能：在通话和挂机状态下，能够识别、接收主叫识别信息的功能，
3.2缩略语
CAS (CPE Alcrt Signal)
CID (Calling Identily Delivery)DTMF (Dual Tone Multi-Freguency)FSK (Frequency Shift Key)
MO)(Megsage Origination)
MOD (Message on Demand)
MT (Message Termination)
PSTN(Public Switch TelephoneNetwork)SM (Shorl Message (s))
SMC (Short Message Centre)
SM-DLI. (Short Message Dala Link Layer)SM-TL. (Short Mcssagc Tranafer Layer)终端设备提示信
主叫认别息传送
双音多频
频移键控
上传消息
点播消息
下传消息
公共交换电话网
短消息
短消息中心
短消息数据链路层
短消息传送层
YD/T 1248.1—2003
SMS (Short Message Service)
SMTE (Short Mcesuge Terminal Equipinent)4捆递
短消息业务
短消总终端
本标准所描述的短消息业务是指经山固定电话网，短消息终端（SMTF）与短消息心（SMC）进行信息传送的业务。
短消息在固定网话路上是透明传送的。短消息按信息流分为以下3类。a）上传消息：短消息终端发起呼叫，非向短消息中心发送的一组信息，b）点播消息：由短消息终端发起呼叫，通过与短消息中心交互的方式从短消息中心获得的信息。）下传消息：出短消息中心发起呼叫，向短消息终端发送的一组信息。实现短消息业务的网络结构如图1所示。SMTEI
图1实现短消总业务的双络结
固网短消息的层模型如图2所示。这个协议栈包3层，其中短消息传送层提供应用接口。传送层利用短消息数据链路层保证短消息的正确传送，物理层使用DTMF信号和速率为1200bit/的FSK信号进行逆接和传送。
知消息然游
传送层
数解链路员
物理层
话音带内FSK 信号
话音带内DYTME信号
图2同网短消息数据传输的层模型鲸消息中心
传送层
数据链路应bZxz.net
物理甚
本标推所描述的短消息终端（SMTE）是指具有短消息功能的终端设备，它可以作为一个功能模块存在于其他具有练合划能的终端设备中，也可以作为一个独终端设备存在。5技术要求
5.1功能要求
5.1.1SMTE可以灵活的方式组成功能不同的短消急终端（如仅具有接收SMC下行消总的能力，或同时具有上传消息的能力等】。
5.1,2 SMTE 应具有一类主叫号码接收显示功能。5.1.3SMTE具有二类主叫号码接收显示功能YD/T 1248.1--2003
如果SMTE有二类上叫号码接收显示功能，同时中请呼叫等待业务（Callwaiting），当用户正在通话时遇有SMC呼叫，SMTE应有显示和（或）声音提示，并能指导用户在15:内进行下列操作：中断通话，接收短消息，完成后再恢复通话；终止通话，接收短消息：
不接收短消息的操作。
实施该操作后，SMTF应有相应的提示。当SMTE 与 SMC已在通信的过程中：SMTE收到终端交换机发米的 CAS信号（有第三方呼人）时：SMTE应立即转入接收交换机送来的主叫号码状态，发送应答信号ACK，号码收完后挂机。5.1.4SMTE应屏蔽CID信号之前的铃声。如果收到的主叫号码是SMC号码，则SMTE应转入数据状态，准备接收信息；如果收到的主叫号码不是SMC号码或没有收到 CID信号，则应立即恢复振铃。5.1.5在全部数据逆信的过程中，SMTE应始终保持送话器关闭状态。5.1.6在线信息点播的通信过程中，如果终端用户在一段时间内未触及键盘，SMTE应有提示。该时间应由用户自行设置；如果提示后用户仍然没有操作，SMTE应提示用户选择挂机或继续通信，或者按照用户的预先设置处理。5.1.7SMTE应至少支持GB2312的汉字字符集。5.1.8 SMTE的键位设定应符合 GB/T18031 第 4.4条的要求，详细内容如下。a）基本笔画的键位设定
5种基本笔画的键设定见表1。
b）变形笔画的键位设定
基本笔画以外的变形笔画和笔画组合，可由编码设计省在0~9共10个键位上自行设定，见表1，表 1 汉字笔画的键位设定
数宇链
笔面名称
基本笔面
变形笔画
单笔画部件
汉字部件中的5种基本单笔面部件的链位设定见表2.多笔画部件
汉字多笔画部件的键位，可由编码设计者在0~9其10个键位上自行设定，见表2，表 2 汉字部件的键位设定
数学键
部件名称
单笔画部件
多笔画部件
拼音字母的键位设
建议SMTE的汉语排音字母键位采用10键位汉语拼音字母键位设定，见表3。9
YD/T 1248.1—2003
数宇键
表310键位汉语拼音字母链位设定4
注：“”在带有拉丁字的设备上用“表示。SMTE也可采用表4的没语拼音字网键位。In
表48键位汉语拼音字丹键位设定数字链
注：“”在带有拉丁字母的设备上用“”表示5.1.9 中文信息处理功能
）SMTE应采用国家标准或行业标准规定的点阵汉宁字型：7
b）采用键盘方式输入信息的SMTF应至少配备一种音码或一种形码的键盘输人法，并月配备的输入法应符合GB/T18031的规定。
当存有未被查阅的信息时，SMTE应有明显指示。SMTE应有措施保证在多台 SMTE并接使用时，只有一部 SMTE响应短消息中心。建议设置功5.1.11
能开关，即追过设置软件或硬件开关，可以开启和关闭短消息功能，并在产品说明书中详细说明开关的使用以及不正当使用可能造成的后果，也可通过提示用户改变SMC号码设置实现。SMTE应有措施保证与普通电话机并接使用时，能够屏蔽CID信号前的铃声，使得普通电话机只5.1.12
接收到CID借号后的振铃信号。建议每部SMTE应至少具有一个并接口，并保证CID信号前的振铃信号不会到达该并接口。同时，在产品说明书中建议用户并机时使用该并接口，说明不使用时可能造成的后果。
5.1.13SMTE同时具有电话机或传真机等功能时，应符合相应的技术要求。5.2外部设备接口和数据传送格式要求SMTE可选支持外部设备（以下简称外设）接口。如果SMTE具有外设接口，则须采用统--的外设接口和数据传送格式，定义如下。5.2.1外设接口定义
）RS-232心串行接口。
b）T作式：乎双工。
c）波特率：至少支持12(0hit/日：且默认值为1200bit/s。d）接口插座：RS-232C 9针接口：如果终端具有白定义外设接口，则应配备与RS-232C的接口转换设备。
e）信号线定义见表5.
表5串行接口信号
信号名称
发送数据
接收数据
信号地
5.2.2串行数据格式定义
a）串行数据通信格式如图3所示。起始位“0\
焱据位
图3串行数据传送格式
如果数据位只有7位有效位（如7位编码字符），则第8位置0。b）在患行方式下，RS-232C信号的极性如下：◆ MARK = 逻辑 “1”（ ≤-3 V，低平);· SPACE = 逻辑O”（2+3 V，高电平)。5.2.3消息格式
SMTE与外设间数据传送的消息格式如图4所示。序列号
设备编号
命令开始
止位“1
图4SMTE与外设间数据传送的消息格式列号从01II开始计数，每一不同消息具有不同序列号，模256加1。YD/T1248.1—2003
令内容
校验和
长度为一个字节的或，用整数表示“地址\、“设备编号”、“命令开始”、“命令”以放“命令内容”的字节数。
地址为一个字节的域，表示该消息的目的地址，当地址域有效时（非(0H），设备编号视为无效：当地址域为00H时，设备编号有效；当地址域和设备编号域均为00H时，则为广播消息，任何接收到该消息的设备均应响应。地址域也可用多个字节表示多个地证，每个地址占用一个字节，各地址间用FFH作为间隔。地址需要各设备进行协商，但总款认SMTE的地证为01H设备编号为一个字节的域，惟一标识某类设备：本标准规范「部分设备的编码，见表6。表6设备统码表
手写板
IC读/写卡器
命令开始为一个字节的域，只有OFH和8FH两个值：当命令开始域为8FH时，表示其后的命令为公共命令，用于协商地址、传输速率，或数据链路控制等；当命令开始域为OFH时，表示其后的命令为专有命令，用于传送命令子集，即某类设备的专有命令，如手写板命令集等，校验和为“地址”、\设备编号”、“命令开始”，“命令”以及“命令内容”各宁节模256相加YD/T124B.1-2003
联补。
公共命令及其内容详见表了
其中，数据传送请求（DSQ）命令用于发送数据端发送数据前的请求，只有当得到肯定的答复后，才开始数据传送。
地址协商请求（ANO）命令用于非SMTE设备向SMTE请求地址。该地址由SMTE分配，由SMIE保证分配的地址不重复。如果非SMTE设备准备使用地址域，则-U接上SMTE，首先进行地址协商；如果非SMTE设备不准备使用地址域，则无需进行地址协商。对于SMTE，如果具有外设接口，必须支持地址协商。
速率协商请求（VNQ）命令用于非SMTE设备向SMTE协商数据传送速率。如果非SMTE设备准备使用2400bit/s及以上速率进行数据传送时，在发送数据传送请求之前必须进行速率协商，非SMTE备在速率协商请求中说明传送速率，如果SMTE支持该速率，则在ACK中返回“正确接收（O1H)”信息；如果不支持，则在ACK中返回“不支持的传送速率（03H）”信息，在这种情况下，非SMTE设备应降低迷率，再次请求。
SMTE及其外议均应识别表7的公共命令。如果不支持某些专有命令，利用ACK中的“不能识别的命令”信息说明，发送命令的设备接收到该信息后，可以不再重传该命令。消息否定确认（NACK）用于纠正数据传送的错误。如果发送数据端接收到NACK，则应重传上一消息。重传次数为3,
数据传送结束（DSO）发送数据端告知接收端停止接收数据。表了公共命令及命令内容
数据传送请求（DSQ）
地址协商语求（A.NQ)
速率协商请求（NO)
消息背定确认（ACK）
消息否定确（NACK)）
数据传送结束(DSO)
命令编码
命令内容
t200hit/s
2400Li/:
4800bit/g
9600sit/s
1440ohit/g
19200bit/s
38400bit/s
115200bit/s
正确接收
不能识别的命令
不支持的传送速率
错误校验和
错误长度
命令内容编码
5.3通信协议要求
YD/T 1248.12003
a）SMTE应支持本标准第二部分中所规定的SMTE与SMC之间的短消息传送协议。在SMC支持其他芳式传送俏息的情况下，SMTE可以接相关技术要求和协议方式接收哦上传信息。b）SMTE应满足本规范第二部分中各计时器的定义和要求。C如果SMTE接收到不能识别的命令和数据端码，或不具有命令中的存储部件等，应在返间的信息中说明。
d）在任何意外情况下，SMTE应能在一定时而内自动挂机。5.3.1数据字节
5.3.1.1FSK数据字节
如果 SMTF 支持FSK 上传方式，则 FSK数据字节的组成和发送顺序应符合本标准第一部分第 6.1.1.2条的要求，
5.3.1.2DTMF数据字节
如果SMTE支持DTMF上传方式，则FSK数据字节的组成和发送顺序应符合本标准第二部分第6.1.2.2条的要求。
5.3.2数据链路层
a）SMTE应能正确识别下传帧格式：如果格式有错，且重发机制不能纠正，则SMTE应不存猪该条消息。
b）SMTE应能正确识别消息类型；如果消息类型错，且重发机制不能纠正，则SMTE应不存储该条消息。
）SMTE应能正确判断消息长度；如果消息长度错，且重发机制不能纠正，则S.MTE应不存储该条消息。
d）SMTE应能正确计算校验和，完成比特差错检测和处理；如果校验和错，且重发机制不能纠正，则SMTE应不存储该条消息，向SMTE用户提示出错信息。e）SMTE应能F确组织数据链路层顿格式：I）SMTE应能正确完成链路层时序控制。g）SMTE应能与SMC配合完成消息重发处理。H）SMTE应能与SMC配合完成数据链路的建立和释放5.3.3传送层
SMTE必领支持业务询问（SMS_QUERY）消息和持机命令（SMS_STATE）消息，可选支持其他消息类型。
5.4接口指标要求
5.4.1输出信号要求
5.4.1.1 FSK 输出信号
当SMTE其有FSK信号输出力时，应符合以下要求。a）调制力式：相位连续二进制移频键挖（HFSK)。b）数据传送方式：二进制异步申行方式。c）遇辑1/遥辑0频率；1200Hz±1.0%/2200Hz±1.0%，d）载波电平：标准6000测试终端的环路人口电乎为（-13.5±1.5）dBm。e）载波纯度：信号（20Kh～4000Hz）的总失真功率电平至少低于后号率电平30dB。f）传输速率：1200Baud±1.0%
5.4.1.2DTMF 输出信号
当SMTE具有TTMF信号输出能力时，应符合以下要求。a）TTMF信号的频率组合见表8。YD/T 1248.1—2003
高频群频率（Hz）
数字和符号
低频群频率（Hz)
表8双吾多频的频率组合
1）在双音多题的信号中，单一频率的偏差应在标称频率的土1.5%范围内，c）在双音多频的信号中，单一频率的电平见表9.d）任一频率组合中，高频分量电平应比低频分量电平高2±1B，c）MTMF信号持续/间隔时间应为50～70mc1633
）输出信号中无用频率分量的总功率电平比双音多频倍号低频分量的功率电平至少低20。表9双台多频信号电
环路电流
高频群
低额群
5.4.2接收信号能力
5.4.2.1FSK信号接收能力
SMC应能正确接收符合下列条件的FSK信号。35mA
=）逻辑“1\：频率为1200Hz±1.0%，电平为-32~-12dBm。b）逻辑\0”：频率为2200Hz±1.0%，电半为-37~-11m，c）遥辑“1\、“0\信号电平差+10 dB/-6 dB。d）信噪比：220dB，
e）波特率：1200 Baud ±1.0%。5.4.2.2CAS信号接收能力
SMTE应能正确接收符合下列条件的CAS信号。a）信号电平：-32~-12dBm。
h）信号频偏：≤±1.0%。
c）信号信噪比：15 dB。
d信号电平差：3~-6dB，
c）信号持续时间：75~85msc
特别需要说明的是，当CAS信号频偏超过3%或信号电平低于-45dBm时，SMTE应视为错误信号不予应答。
5.4.3回损
YD/T 1248.1--2003
当SMITE处于数据通信状态时，在300~3400Hz频率范围内，SMTE数据通信状态下的交流阻抗相对于如图5所示的平衡网络的稳定平衡回损和回卢平衡回损应符台表10的要求。K
C=100 ± 5 nF ; H,=200 ± 2 n; R,=680 ± 7 0图5一律网络
表10数拆通信状态咀抗
用户线长度
稳定平衡回损 (dB)
回声平回损（dB）
5.4.4数据通信状态直流特性
在数据通信状态时，SMTE的直流电阻应≤4500。5.4.5纵向平衡度
SMTE纵向平乎衡B-限值如下
挂机状态：BL=60 dB，200~1000JTz;Rm-=40 dB, 1000 - 4000 Hz
摘机状态：B-1240dB，200～4000Hz。5.4.6案全技术要求
SMITF.安全性能应符合YP/T 965《电信终端的安全要求和试验方法》。5.5电磁兼容技术要求
5.5.1无线电骚扰限值
SMTE的无线电骚扰限值应符合YD/T968《电信终满设备电磁兼容限值皮测量方法》中B级的要求SMTE应以最小配置进行试验。最小配置包括SMTE终端设备和电源，不包括其他外设。SMTE应工作于能产生最大辐射的状态。在试验过程中，应对SMTE的各种可能的工作状态，如信息上传和在线点播等进行测量，找到产生最大发射的工作状态。5.5.2抗扰度要求
5.5.2.1试验期间评判内容
）基本工作方式和状态。
b）数据输入及显示的正确性。
c）数传送皮软件按行的质量。
5.5.2.2基本工作方式和状态的性能判据SMITF处于正常数据传送状态。
