本文件规定了风力发电机组及其部件和系统的通用技术要求，试验方法，检验规则，标志、标签、使用说明书，包装、运输、贮存等。 本文件适用于大型水平轴并网型风力发电机组（以下简称“机组”)。

ICS. 27.180
ccs Fii

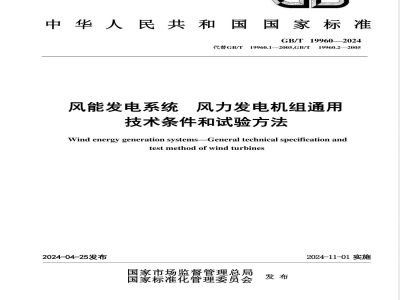

中华人民共和国国家标准
GB/T19960—2024
代替GB/T19960.1—2005,GB/T19960.2—2005风能发电系统风力发电机组通用技术条件和试验方法
Wind energy generation systemsGeneral technical specification andtest method of wind turbines2024-04-25发布
国家市场监督管理总局
国家标准化管理委员会
2024-11-01实施
规范性引用文件
术语和定义
机组通用技术要求
机组部件及系统技术要求
试验方法，
检验规则。
8标志、标签、使用说明书.
9包装、运输、贮存
10其他
附录A（资料性）
参考文献
试验报告格式和内容
GB/T19960—2024
GB/T19960—2024
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T19960.1一2005《风力发电机组第1部分：通用技术条件》和GB/T19960.2-2005《风力发电机组第2部分：通用试验方法》。与GB/T19960.1—2005和GB/T19960.2—2005相比，除结构调整和编辑性改动外，主要技术变化如下：更改了适用范围（见第1章，GB/T19960.1—2005和GB/T19960.2—2005的第1章）；更改了术语和定义（见第3章，GB/T19960.1—2005的第3章）；一更改了机组通用技术要求（见第4章，GB/T19960.1一2005的第4章）；一一更改了机组部件及系统技术要求（见第5章，GB/T19960.1一2005的第5章）；一更改了试验方法，细化了试验条件，更改了试验内容和方法（见第6章，GB/T19960.2一2005的第3章、第4章、第5章）；
一更改了检验规则（见第7章，GB/T19960.1一2005的第7章）：更改了标志、标签、使用说明书（见第8章，GB/T19960.1一2005的第8章）；一更改了包装、运输、贮存（见第9章，GB/T19960.1一2005的第9章）；删除了产品质量保证期（见GB/T19960.1—2005的第10章）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国机械工业联合会提出。本文件由全国风力发电标准化技术委员会(SAC/TC50）归口。本文件起草单位：运达能源科技集团股份有限公司、北京金风科创风电设备有限公司、哈电风能有限公司、中车山东风电有限公司、中船海装风电有限公司、上海电气风电集团股份有限公司、明阳智慧能源集团股份公司、山西天宝集团有限公司、西门子歌美枫可再生能源科技（中国)有限公司、北京鉴衡认证中心有限公司、国电联合动力技术有限公司、中国质量认证中心、中国电力科学研究院有限公司、维斯塔斯风力技术（中国)有限公司北京分公司、中国长江三峡集团有限公司、中广核风电有限公司、国网陕西省电力有限公司电力科学研究院、中国华能集团清洁能源技术研究院有限公司、南京高速齿轮制造有限公司、中材科技风电叶片股份有限公司、浙江大学、株洲时代新材料科技股份有限公司、银川威力传动技术股份有限公司、华能汕尾风力发电有限公司、重庆大学、天顺风能(苏州)股份有限公司、厦门双瑞风电科技有限公司。
本文件主要起草人：杨帆、罗勇水、谢生清、宋晓萍、李钢强、张万军、张黎明、张启应、胡大为、李跃、杨洪源、赵海燕、余清清、刘伟超、康巍、付德义、王文玥、孙洁、马历、马驰、李华、金强、张合超、李成良、吴立建、任静、冯学斌、李想、吴叙锐、曾兴国、邹荔兵、周吴、张林中、陈强、龚利策、袁瑛、李鹏、张玉霞、张林伟、汤鹏、张建军、张友杰、吴双、张雁玲、王历亮。本文件所代替文件的历次版本发布情况为：GB/T19960.1,2005年首次发布；—GB/T19960.2,2005年首次发布。S
1范围
风能发电系统风力发电机组通用技术条件和试验方法
GB/T 19960—2024
本文件规定了风力发电机组及其部件和系统的通用技术要求，试验方法，检验规则，标志、标签、使用说明书，包装、运输、贮存等。本文件适用于大型水平轴并网型风力发电机组（以下简称“机组”），2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T311.1绝缘配合第1部分：定义、原则和规则GB/T997旋转电机结构型式、安装型式及接线盒位置的分类(IM代码）GB/T1094.16电力变压器第16部分：风力发电用变压器GB/T2900.53电工术语风力发电机组GB/T39063.6kV～40.5kV交流金属封闭开关设备和控制设备GB4715点型感烟火灾探测器
GB4716点型感温火灾探测器
GB4717火灾报警控制器
GB/T4942旋转电机整体结构的防护等级(IP代码）分级GB/T5226.1机械电气安全机械电气设备第1部分：通用技术条件GB5226.3机械安全机械电气设备第11部分：电压高于1000Va.c.或1500Vd.c.但不超过36kV的高压设备的技术条件
GB/T6404.1齿轮装置的验收规范第1部分：空气传播噪声的试验规范GB/T6404.2齿轮装置的验收规范第2部分：验收试验中齿轮装置机械振动的测定GB/T9969工业产品使用说明书总则GB/T11022高压交流开关设备和控制设备标准的共用技术要求GB16806消防联动控制系统
GB/T17626.1电磁兼容试验和测量技术抗扰度试验总论GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.6电磁兼容试验和测量技术射频场感应的传导扰抗扰度GB/T17626.12电磁兼容试验和测量技术第12部分：振铃波抗扰度试验GB/T17626.18电磁兼容试验和测量技术，阻尼振荡波抗扰度试验GB/T18380.35电缆和光缆在火焰条件下的燃烧试验第35部分：垂直安装的成束电线电缆火1
GB/T19960—2024
焰垂直蔓延试验C类
GB/T18451.1风力发电机组设计要求GB/T18451.2风力发电机组功率特性测试GB/T 19069
失速型风力发电机组控制系统技术条件GB/T19071.1风力发电机组异步发电机第1部分：技术条件GB/T19071.2风力发电机组异步发电机第2部分：试验方法GB/T19072
2风力发电机组塔架
GB/T 19073
风力发电机组齿轮箱设计要求
GB/T 19963.1
GB/T20319
GB/T 20320
GB/T 22516
GB/T 23479
GB/T25383
GB/T25384
GB/T 25385
风电场接入电力系统技术规定第1部分：陆上风电风力发电机组验收规范
风能发电系统风力发电机组电气特性测量和评估方法风力发电机组噪声测量方法
风力发电机组双馈异步发电机
风力发电机组风轮叶片
风力发电机组风轮叶片全尺寸结构试验风力发电机组运行及维护要求
GB/T 25386.1
风力发电机组控制系统第1部分：技术条件GB/T 25386.2
风力发电机组控制系统第2部分：试验方法GB/T 25387.1
GB/T 25387.2
GB/T 25388.1
GB/T 25388.2
GB/T25389.1
GB/T 25389.2
风力发电机组全功率变流器第1部分：技术条件风力发电机组全功率变流器第2部分：试验方法风力发电机组双馈式变流器第1部分：技术条件风力发电机组双馈式变流器第2部分：试验方法风力发电机组永磁同步发电机第1部分：技术条件风力发电机组永磁同步发电机第2部分：试验方法GB/T29553
风力发电复合材料整流罩
额定电压1.8/3kV及以下风力发电用耐扭曲软电缆GB/T29631
GB/T29760风力发电复合材料机舱罩GB/T31517.1固定式海上风力发电机组设计要求GB/T32077
风力发电机组变浆距系统
GB/T 33606
GB/T 33628
GB/T33629
GB/T33630
GB/T35792
GB/T35854
GB/T36994
额定电压6kV(Um=7.2kV)到35kV(Um=40.5kV)风力发电用耐扭曲软电缆风力发电机组高强螺纹连接副安装技术要求风力发电机组雷电保护
海上风力发电机组防腐规范
风力发电机组合格测试及认证
风力发电机组及其组件机械振动测量与评估风力发电机组电网适应性测试规程5风力发电机组故障电压穿越能力测试规程GB/T 36995
GB/T37257
GB/T37424
风力发电机组机械载荷测量
海上风力发电机组运行及维护要求GB50217电力工程电缆设计标准
JB/T10425.1风力发电机组偏航系统第1部分：技术条件JB/T10425.2风力发电机组偏航系统第2部分：试验方法JB/T10426.2风力发电机组制动系统第2部分：试验方法2
JB/T10427风力发电机组一般液压系统NB/T10105海上风电场工程风电机组基础设计规范NB/T10311陆上风电场工程风电机组基础设计规范XF499.1气溶胶灭火系统第1部分：热气溶胶灭火装置XF602干粉灭火装置
3术语和定义
GB/T2900.53界定的以及下列术语和定义适用于本文件。3.1
annual availability
年可利用率
一年内，风力发电机组在设计规范范围内执行预期服务的运行时间所占的比例。3.2
环境条件environmental conditions会响风力发电机组性能的环境特征。注：如风况、海拔高度、温度、湿度、波浪、海流、水位、海冰、海生物、冲刷和海床整体运动等。3.3
偏航系统yawsystem
使水平轴风力发电机组的风轮轴绕塔架垂直中心线旋转的机构注：如偏航系统包括偏航驱动机构、回转支撑、制动装置等3.4
制动系统brakingsystem
风力发电机组中起制动作用的装置的总称。注：一般包括气动制动装置和机械制动装置。3.5
变桨距系统pitch system
控制并调整机组叶片桨距角的装置。GB/T199602024
注：主要包括变奖距控制装置，变奖距驱动装置、减速器、轴承、后备动力源、变奖距执行装置、变奖距润滑装置和变桨距检测装置。
4机组通用技术要求
4.1机组运行环境要求
4.1.1通则
机组在下列环境条件下应能正常运行，并应达到所规定的各项技术、性能指标。4.1.2环境条件
陆上机组运行环境条件应符合表1的要求、海上机组运行环境条件应符合表2的要求。3
GB/T 19960——2024
环境参数
运行环境温度
生存环境温度
相对湿度
海拔高度www.bzxz.net
太阳辐射强度
盐雾腐蚀
环境参数
运行环境温度
生存环境温度
相对湿度
太阳辐射强度
盐雾腐蚀
水温范围
表1陆上机组运行环境条件
常温型
-10℃~+40℃
20℃~+50℃
≤95%
≤2000m
≤1000W/m
根据风场条件设计
低温型
30℃~+40℃
40℃~+50℃
≤95%
≤2000m
≤1000W/m2
根据风场条件设计
表2海上机组运行环境条件
海上机组
-10℃~+40℃
-20℃~+50℃
≤100%
≤1000W/m2
0℃~+35℃
高海拔型
根据风场条件设计
根据风场条件设计
≤90%
2000m~5000m
1060W/m2~1250W/m2
根据风场条件设计
对于标准等级的海上风力发电机组，在风力发电机组部件上的覆冰，应从下述内容加以考虑：温度在0℃和0℃以下的水气和碎冰；温度在0℃以下的波峰飞溅。
超低温度、超高海拔等特殊环境条件技术要求由供需双方协商确定。4.1.3电网条件
电网条件应满足：电压范围为额定电压土10%；频率范围为48.5Hz～50.5Hz;三相电压不平衡度，电网正常运行时，负序电压不平衡度不超过2%，短时不超过4%。4.2载荷要求
陆上机组的载荷计算工况定义、安全系数及结构强度应满足GB/T18451.1的要求。海上机组的载荷计算工况定义、安全系数及结构强度应满足GB/T31517.1的要求。4.3寿命与可利用率要求
4.3.1陆上机组设计寿命应大于或等于20年，海上机组设计寿命应大于或等于25年。4.3.2整个风电场机组年可利用率不应低于95%，单台机组年可利用率不应低于90%。4.4振动特性要求
机组在所有设计运行工况下和给定使用寿命期内，不应发生任何机械不稳定现象，也不应产生有害的或过度的振动。
GB/T 19960—2024
机组在设计时，应对叶片的失速特性进行评估分析，避免由于失速引起叶片振动；应对叶片动力学模型进行气动弹性分析，避免叶片发生颤振或气动弹性失稳。机组在正常运行范围内机舱、塔架、主轴承、齿轮箱和发电机的振动应满足GB/T35854要求。4.5噪声要求
4.5.1机组在输出功率为1/3额定功率时排放的噪声（等效声功率级）应小于或等于110dB(A)，应满足GB/T20319的相关要求。
4.5.2陆上特殊环境(如分散式、村庄、牧场等)应优化机位点，海上特殊环境(如渔场等)应优化机位点，使机组噪声影响最小。
4.6可维护性与可维修性要求
设计机组时，应考虑足够的调整和维护空间，以便于后期使用维护。机组及部件应具有维修、调整和修复能力。
陆上机组运行及维护应满足GB/T25385的要求，海上机组运行及维护应满足GB/T37424的要求。4.7外观防护及防腐要求
机组及部件所有外露部分应进行适当的涂料保护，满足风沙、低温、湿热或近海盐雾等环境对机组的影响。
海上机组防腐设计应满足GB/T33630的要求。4.8安全要求
4.8.1机组的安全等级应满足GB/T18451.1、GB/T31517.1的要求。4.8.2机组的雷电防护应满足GB/T33629的要求。4.8.3在电力线路、电气设备、控制柜外壳及次级回路之间施加1000VAC或1500VDC的电压，测得的绝缘电阻应大于1MQ
4.8.4机组应配备必要的消防设备、应急设备和安全标识。4.8.5机组设计时应设置合适的人员防火保护和机舱逃生路线。5机组部件及系统技术要求
5.1机械系统及部件技术要求
5.1.1通则
机械系统不包括独立的静态结构零件或电气零件，而是指将轴、连接件、轴承、滑动部件、齿轮和其他设备结合起来使用或传递能量的系统。在风力发电机组内部，这些系统包括传动链中各部件和其他辅助零部件。辅助零部件可由电动、液压、气动等方式进行驱动。风力发电机组的机械系统设计应满足GB/T18451.1的要求5.1.2传动系统
5.1.2.1机组传动系统用来连接风轮与发电机，并实现转速的变换与能量的传递，包括轮毂、主轴（如设计含有）、主轴承、齿轮箱（如设计含有)以及联轴器等。为了保证传动系统能够正常工作，同时还应保证传动系统的润滑和必要的支撑。5
