GA/T 959-2011
基本信息
标准号:
GA/T 959-2011
中文名称:机动车区间测速技术规范
标准类别:公共安全行业标准(GA)
标准状态:现行
出版语种:简体中文
下载格式:.zip .pdf
下载大小:360786
相关标签:
机动车
区间
技术规范
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GA/T 959-2011.Technical specifications for motor vehicle point-to-point speed measurement.
1范围
GA/T 959规定了机动车区间测速的技术要求。
GA/T 959适用于机动车区间测速系统的建设和应用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 21255- 2007机动车测速仪
GA/T 16道路 交通管理信息代码
GA/T497--2009公路车辆智能监测记录系统通用技术条件
GA/T832--2009道路交通安全违法行为图像取证技术规范
GA/T833机动车号牌图像自动识别技术规范
3术语与定义
GA/T 497和GA/T 832界定的以及下列术语和定义适用于本文件。.
3.1区间测速point-to-point speed measurement
检测机动车通过测速区间的平均速度的方法。
3.2 测速区间road section for speed detection
两个相邻测速监控点之间的路段。
3.3区间行驶时间travel time between two points
机动车通过测速区间的时间.
注,单位为秒(s)
3.4平均速度average speed
测速区间距离与区间行驶时间的比值。
注,单位为千米每小时(km/h>,
标准内容

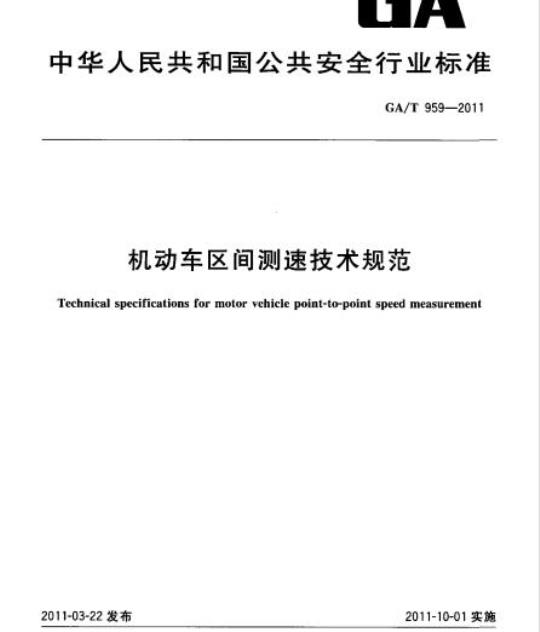

Ics43.020
中华人民共和国公共安全行业标准GA/T 9592011
机动车区间测速技术规范
Technical specifications for motor vebicie point-to-point speed measurement2011-03-22 发布
中华人民共和国公安部
2011-10-01实施
本标准按照GB/T1.1—2009给出的规则起毕本标准出公安部道路交通管理标准化技术委员会提并归口。本标准超草单位:公安部交通管理科学研究所。GA/T 959—2011
本标准主要起草人方艾芬、姜良维、张、杨卓敏、翁育峰.孙秀萍、刘风麟、张平华1
TTKANYKAcA
1范围
机动车区间测速技术规范
本标准规定了机动车区间测速的技术要求本标适用于概动车区间测速系统的建设和成用。2规范性引用文件
GA/T 959—2011
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仗注期的版本适用于本文件。凡是不注门期的引用文件,其最新版本(包括所行的修改单)适用于本文件。GB/T21255—2007机动车测速仪
CA/T16道踏交通管理信息代码
GA/T1972009公路车辆智能监测记录系统通用技术条件GA/1'832—2009道路交通安全违法行为图像取证技术规范GA/T833机动车号牌图像白动识别技术规范3术语与定义
GA/T497和GA/F832界定的以及下列术语和定义适用下本文件。3. 1
区间测速 point-tn-poiot speed measuredilent检测机动车通过测速区间的平均速度的方法。3.2
测速区间
Jroadsectianforspeeddeleetion两个相邻测速监控点之间的路段3.3
travel lime between two points区间行驶时间
机动车通过测速区问的时间。
注:单位为秒(9)。
Eaveragespeed
平均速度
速区间距离与区间行驶时间的出莅。注:单笠为下米每小时(km/h)。3.5
违法时间 traffic nffence time违反阴速规定的机动车驶人,驶出测速区间的时间段。3.6
违法地点traffic offence location违反恨速规定的机动车通过的测速区间,1
TKNYKACA
GA/T 959—2011
车辆图像拥获率captureratio of vehicleimage所记录的有效车辆数与实际通过车辆数的百分比。[GA/T4972009,定义3.7]
全最特征
Epanoramafeaturc
包括机动车全貌、号牌、靓色、车型及显者地理特征。「GA/T8322009+定义3.4]
4一般要求
4.1测速区间
测区间应设置在恒定限速值的路段2告知标志
实施区测速的路段应在起点前方200m~100心1处设置预告标志,并在起点和终点分别设置起点标志和整点标志,样式参见附录A。5机动车区间测迹系统功能要求
5.1组成
机动车区间测速系统由区间测速起点和整点监控设备、通信网络、心控制设备及软件等组成。5.2信息采集
具有实时来集机动车驶人、驶出測速区间时的车辆信息及全景特征图片的功能。区间测速起点和终点监控设备的车辆图像捕获率大于等于 95%。采集信息项见附录 B 的表B. 1 ~丧 B, 3,符合GA/T16的要求,
5.3号牌识别
具行机动车号牌图像自动识别功能。号牌识别准确率应符合GA/T833的要求。5.4时钟同步
具有与北京时间同步的功能。
5.5平均速度计算
具有计算机动车区间行驶平均速度的功能。5.6限速值判定
具有自动依据车辆车型判别龈速值的功能。5.7违法行为巯别
具有口动甄别通行车辆违反限速规定的功能,违港信息项见附录B的表B,4,符合GAT12
TTTKANYKACA
的要求。
5. 8图像取证
5. 8. 1图片数量
GA/T 959—2011
驶人、驶出测速区间时至少采集一张机动车全景特征图片。通行东辆违反限速规定的,系统还应将采集的图片自动生成为一张机动车交通违法行为片。5. 8. 2图片信息
机动车交通违法行为图片至少应包含测速区间名称,距离、驶入时间,驶出时间,平均速度、限速值等信息。
5.8.3防伪信息
机动车交通违法行为图片应包含防信息,防伪信息应符合GA/工832的要求。5.8.4存储格式
机动车交通违法行为图片存储格式应符合GA/T832的要求。5.8.5图片质量
机动车交通违法行为图片至少为24位真彩图像,且能满足人工确楚车辆类型,号弹号码,号牌颜色等雯求。
5.9查询统计
具有机动车区间通行特征、违法行为、测速监控点设测速区间等信息的查询、统计功能。5.10联网应用
具有与公安交通管理综合应用平台的联网应用功能,至少包括区间通行信息及违法信愈上传的功能。
5.11误差
误差范闺如下:
a区问距离不充许有正误差:
b)24h内计时误差不得超过1.0se)平均速度误差应符合GB/T21255一2007的要求。TTTKAONTKACA
GA/T 959—2011
A.1区间测速告知标志
A.1.1区间测速预告标志
附录A
(资料性附录)
机动车区间测速告知标志
提醒机动车驾驶人注意前方路段开始区间测速,与限制速度标志配合使用。标志采用白底、黑字、黑边框、白衬边,版面中的图形标识应符合GB5768.2-2009中7.2.5.5的规定,如图A,1所示。A.1.2区间测速起点标志
提醒机动车驾驶人注意此处为区间测速起点。标志采用白底,黑字、黑边框,白衬边,版面中的图形标识应符合GB5768.22009中7.2.5.5的规定,如图A.2所示。A.1.3区间测速终点标志
提醒机动车驾驶人注意此处为区间测速终点。标志采用白底、黑字、黑边框,白衬边,版面中的图形标识应符合GB5768.2—2009中7.2.5.5的规定,如图A.3所示。前方区间测速
长度15km
图A.1区间测速预告
区间测速
区间测速终点
TTTKANTKACA
区间测速
区间测速起点
前方全程
区间测速
图A.4全程区间测速
A.2全程区间测速告知标志
GA/T959—2011
提醒机动车驾驶人注意前方道路实施全程区间测速,与限制速度标志配合使用。标志采用白底、黑字、黑边框、白衬边,版面中的图形标识应符合GB5768.2—2009中7.2.5.5的规定,如图A.4所示。3区间测速告知标志制作图示例
区间测速告知标志制作示例见图A.5。R-0.3A
前方区间测速
说明:
汉字高度。
图A.5区间测速预告标志制作图示例5
GA/T 9592011
测速监控点信息
测速临控点估息项见表B.1。
B,2测速区间信息
测速区间信息项览表B,2,
B,3区间通行信息
区间通行信息项见表 B. 3,
附录B
(规范性附录)
机动车区间测速系统信息项
表 B. 1 测速监控点信息项
监控点缩号
监控点名称
监控点地址
道路类型
避路名称
行驶方向
表 B,2 测速区间信息项
区间编号
风间名称
监控点编号(驶人)
监控点编号(独出)
区闹原离
大车限速值
小车阻速值wwW.bzxz.Net
B.4违法信息
违法信息项见表B.4
表 B. 3区间通行信想项
牌号码
号牌种类
车辆类型
监控点编号(驶人)
驶人时间
独人图片
监控点编号(驶山)
驶出时间
独山图片
区间编号
平均速度
表 B. 4 违法信息项
中牌中码
号牌种类
车辆类型
违法时间
违法地点
进法行为
机动车速法图片
驶人图片
敷出图片
平均速度
限速值
区间编号
区间名称
区间距离
GA/T 959—2011
GA/T 959—2011
参考文献
第2部分:道路交通标志
道路交通标心和标线
GB 5768.2
