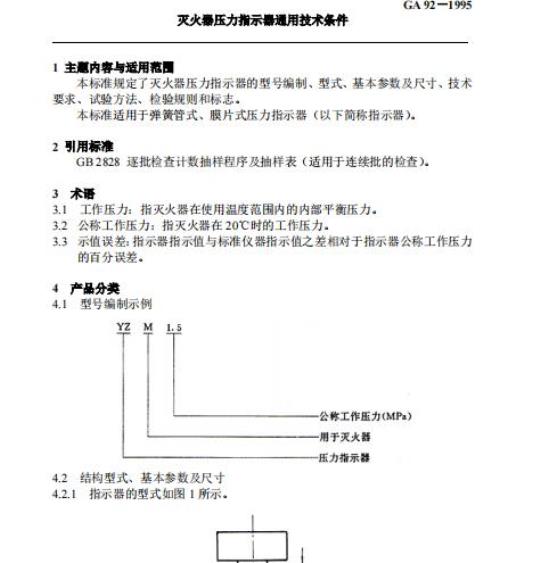

GA 92-1995.
1主题内容与适用范围
GA 92规定了灭火器压力指示器的型号编制、型式、基本参数及尺寸、技术要求、试验方法、检验规则和标志。
GA 92适用于弹簧管式、膜片式压力指示器(以下简称指示器)。
2引用标准
GB 2828逐批检查计数抽样程序及抽样表(适用于连续批的检查)。
3术语
3.1工作压力:指灭火器在使用温度范围内的内部平衡压力。
3.2公 称工作压力:指灭火器在20°C时的工作压力。.
3.3示值误差:指示器指示值与标准仪器指示值之差相对于指示器公称工作压力的百分误差。
4产品分类
4.1型号编制示例
4.2结构型式、基本参数及尺寸
4.2.1指示器的型式如图 1所示。
4.2.2指示器按内部结构分为弹簧管(包括多圈)式、膜片式。
4.2.3指示器的安装尺寸应符合表1的规定。
4.2.4指示器的工作环境温度可为-20~ +60"C或-55~ +60°C。
4.2.5用于干粉灭火器的指示器应装有过滤器。
5技术要求
5.1指示器表盘和指针
指示器的表盘应满足如下要求:
a.指示器的最大量程应为指示器公称工作压力的1.5~2.5 倍,指示器的零位、
公称工作压力、指示器工作压力范围的上、下限和指示器的最大量程值应用刻度和数字表示。
b.指示器工作压力范围用绿色表示。从零位到工作压力下限的范围用红色表示。
c.指示器指针顶端的圆弧的最大直径不得大于0.25mm。
5.2参比工作条件
在下列条件下，指示器的示值误差、零点、指针偏转平稳性应符合5.3、5.4条的规定。
a.指示器处于正常工作状态。
b.负荷均匀变化。
c.周围环境温度为20士5°C。

GB2828
1995-01-17下载标准就来标准下载网
公称工作压力（MPa）
用于灭火器
压力指示器
1995-10-01
20~+60
55~+60
GB2828
