YD/T 5092-2005.Specifications of Engineering Design for Long-Distance Optical，Fiber Cable Wavelength Division Multiplexing Transmission System.
1总则
1.0.1《长途光缆波分复用(WDM)传输系统工程设计规范》(以下简称“本规范”)适用于新建承载10Gbit/s速率以下SDH信号的单纤单向长途WDM传输系统的工程设计。对于改建和扩建单纤单向和单纤双向长途WDM传输系统工程参照相关规范执行。
1.0.2电信基本建设中涉及国防安全,应执行信息产业部颁发的《电信基本建设贯彻国防要求技术规定》。
1.0.3 工程设计必须贯彻通信网“完整性、统一性、先进性”和“经济高效、安全、灵活”的基本原则,必须执行我国现行相关网络技术体制、进网要求、技术标准规定。
1.0.4 设计中应进行多方案比较,合理利用原网络设施, 努力提高经济效益,尽量降低工程造价。
1.0.5 工程中采用的电信设备应取得信息产业部电信设备人网许可证。未取得信息产业部颁发的通信设备人网许可证的交换设备不得在工程中使用。
在我国抗震设防烈度7度以上(含7烈度)地区公共电信网中使用的电信设备,应取得电信设备抗震性能检测合格证,未取得信息产业部颁发的电信设备抗震性能合格证的不得在工程中使用。
1.0.6工程设计必须选用符合国家或行业主管部门有关技术标准要求的商用化装备。
1.0.7 WDM传输系统工程设计除应符合本规范外.还应符合国家现行有关技术标准和规范。当本规范与国家有关标准及规范有矛盾时,应以国家标准和规范为准。
1.0.8 在特殊情况下执行本规范有困难时,应对不能执行本规范的内容充分论述理由并提出报告,呈有关主管部门审批。

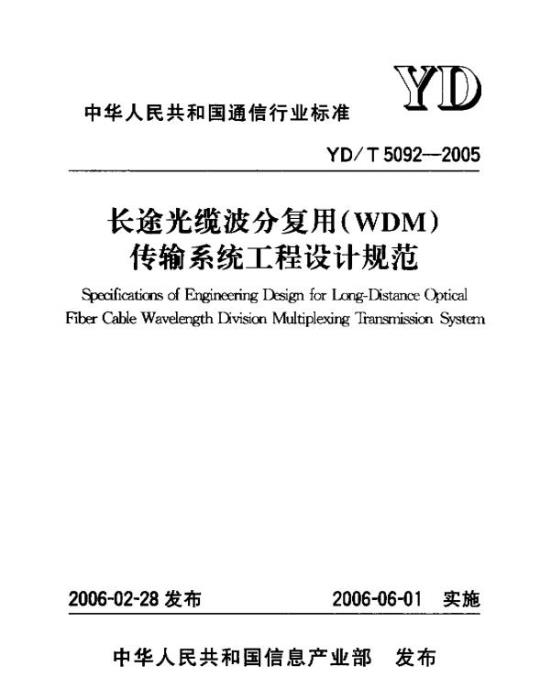

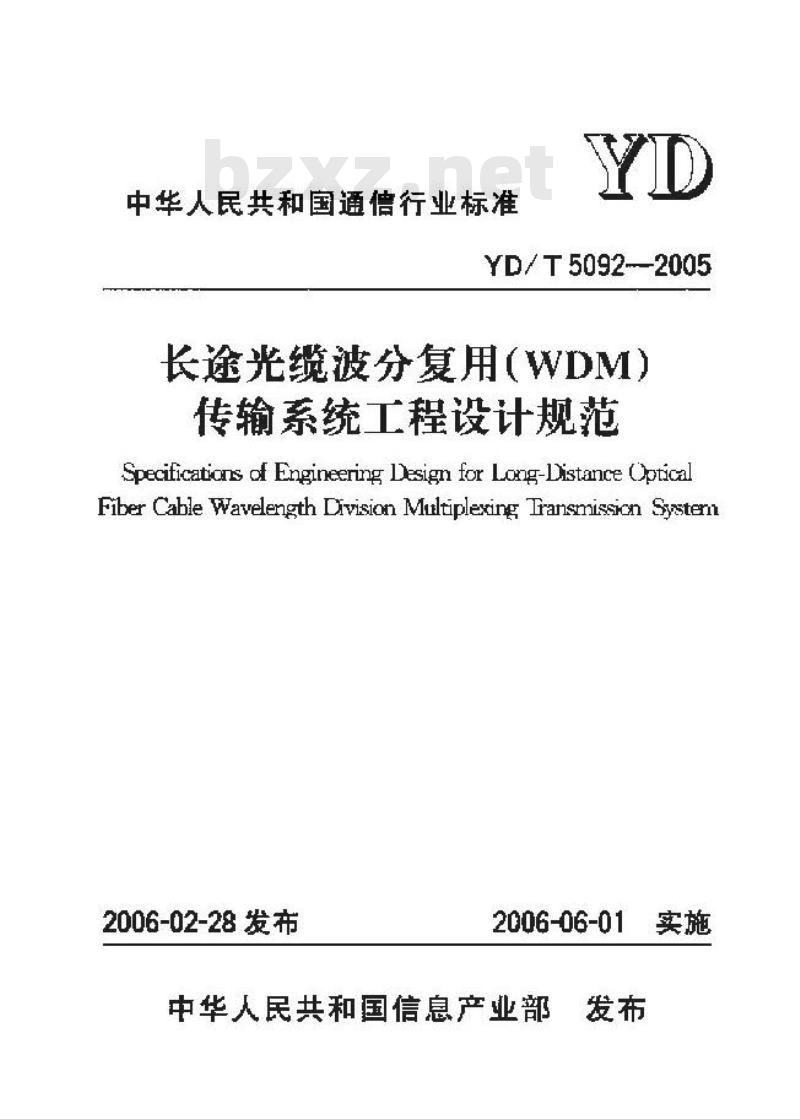

中华人民共和国通信行业标准
YD/T50922005
长途光缆波分复用（WDM）
传输系统工程设计规范
Specificaticns of Engineering Design for Long-Distance OpticaFiber Cable Wavelength Division Multiplexing Transnissicn Systen2006-02-28 发布
2006-06-01
中华人民共和国信息产业部

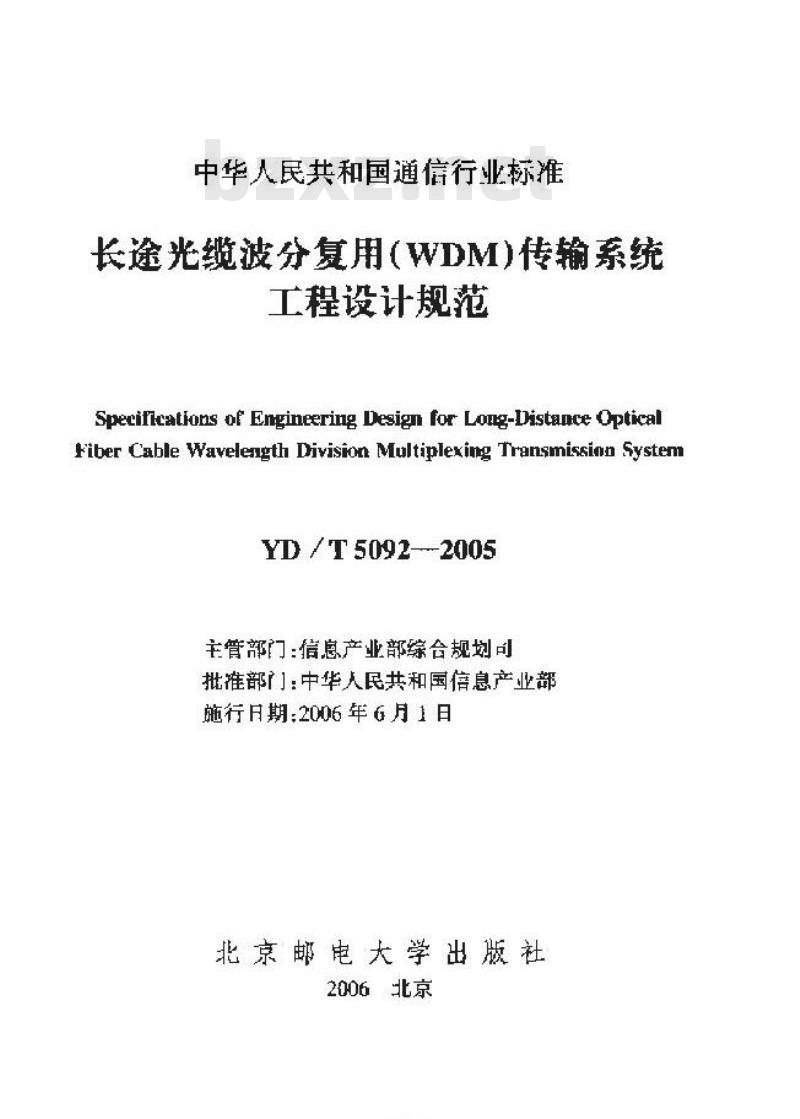

中华人民共和国通信行业标推
长途光缆波分复用（WDM)传输系统工程设计规范
Specificathons of Engineering Design for Lorg-Distance OpticalFiber Cable Wavelength Division Multiplexing Transmissinn SystemYD / T 5092--2005
主管部们：猜息产业部综会规均可批推部门：中华人民共和国信息产业部施行月期：2006年6月1日
北京邮电大学出版社
2006北京
YYKAONrKAa=

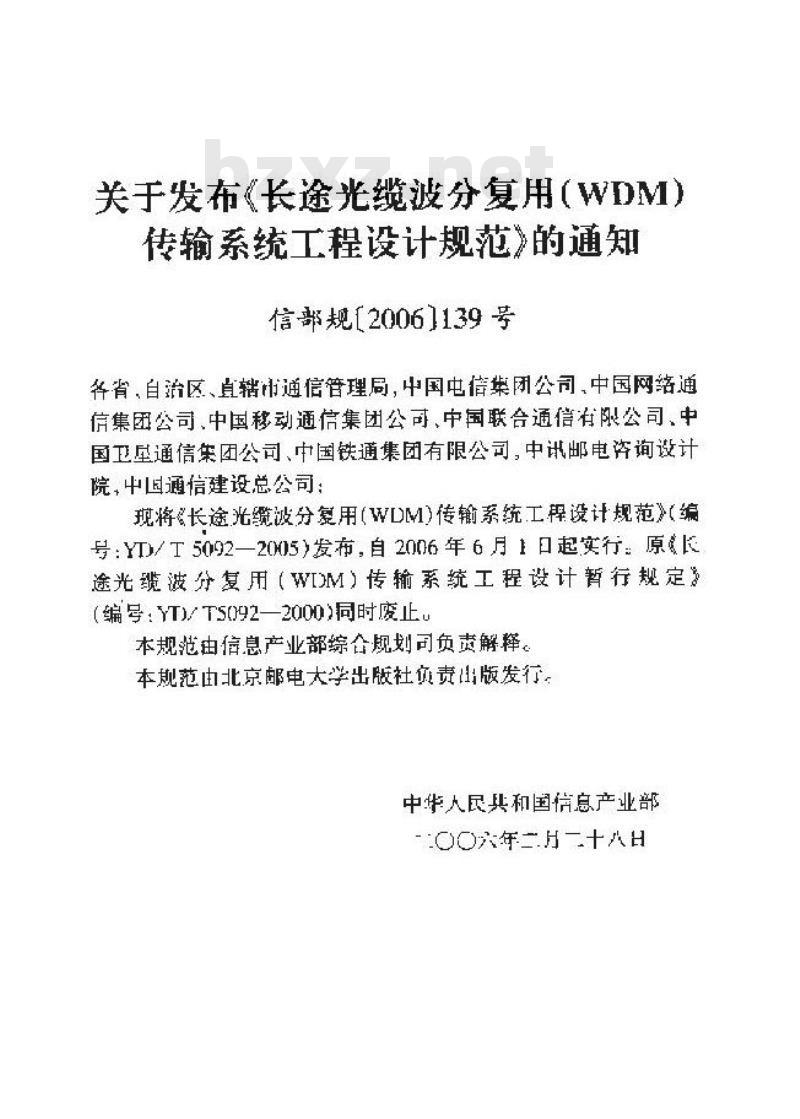

关于发布《长途光缆波分复用（WDM）传输系统工程设计规范》的通知信部规[20061139号
各省，自治区、真市通信管理局，中国电信集团公司，中国网络通信集团公司，中国移动通信集团公司中国联合通信有限公司，中国卫星通信集团公司中国铁通集团有限公司，中讯邮电咨询设计院，中国通信建设总公司；
现将长途光缆波分复用（WDM)传输系统工程设计规范》（编号：YT>/T5092一2005）发布，自2006年6月1日起实行：原途光缆波分复用（WIM）传输系统工程设计暂行规定（编号：YT)/TS092—2000)同时废止u本规范由信息产业部综合舰划司负责解释。本规范由北京邮电大学出版社负责山版发行中华人民其和国信息产业部
-0六年二月一十八H

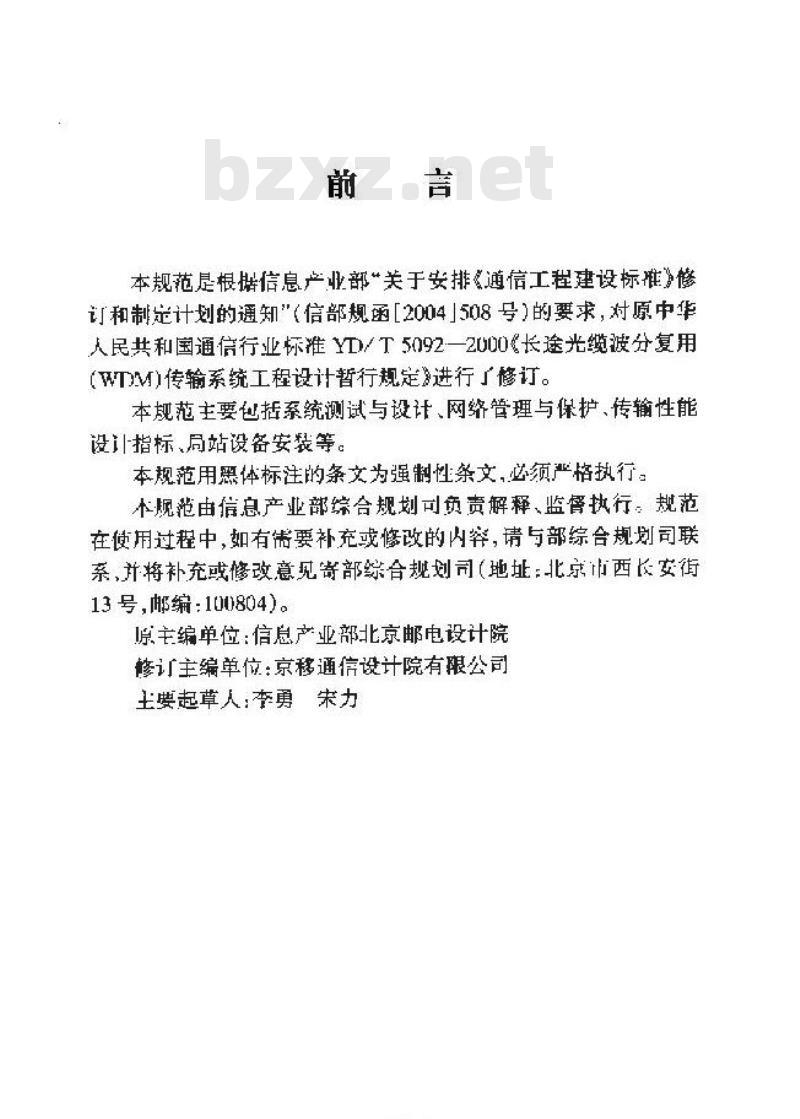

本规范是根据信息产业部“关于安排《遵信工程建设标准修订和制定计划的通知”（信部规函[2004|508号】的要求，对原中华人民共和国通信行业标准YTD/T5092一2000长途光缆波分复用（WTM传输系统工程设计暂行规定进行了修订。本规范主要色括系统测试与设计、网络管理与保护、传输性能设计指标、局站设备安装等。
本规范用累体标注的条文为强制性条文，必须严格执行。舰范由信息产业部综合规划可负责解释，监督执行。规范在使用过程中，如有带要补充或修改的内穿，请与部综合规划司联系，并将补充或修改意见寄部综合规划司（地址：北京市西长安街13号，邮编：100804）。
原主编单位：信息产业部北京邮电设计院修订主编单位：京移通信设计院有限公司王要起草人：李勇荣力
YYKANKA=

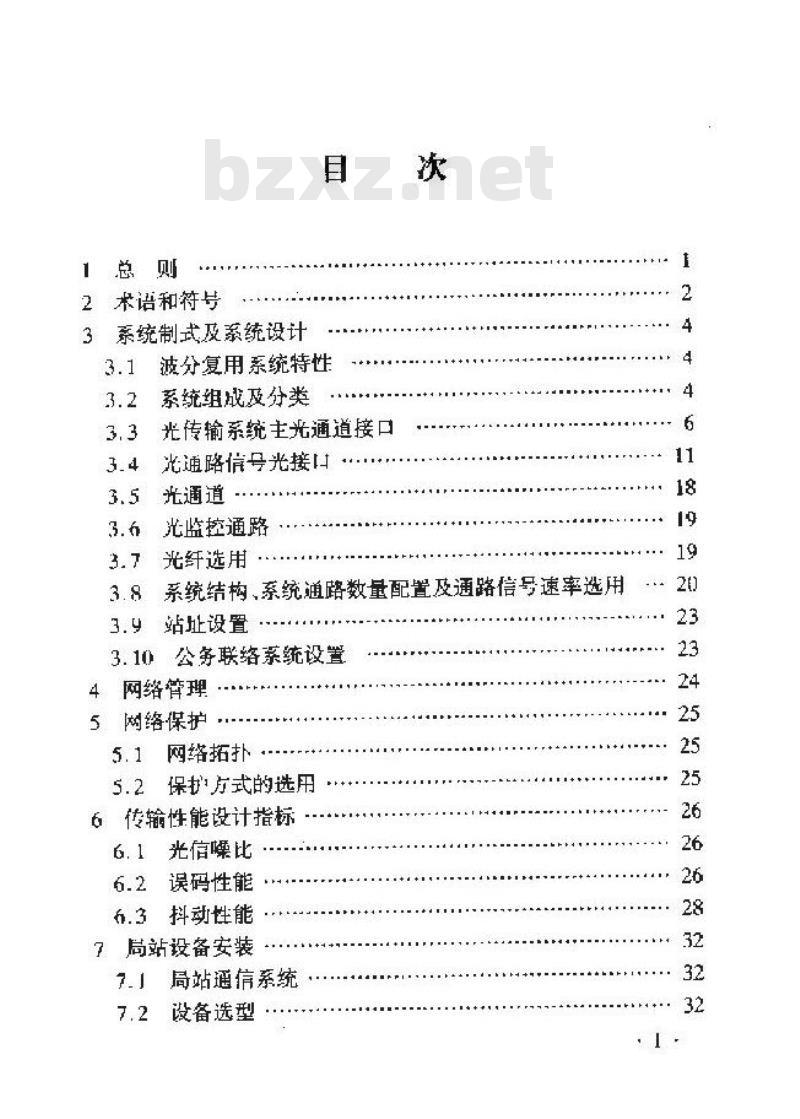

1总则
