本标准规定了个人胶片剂量计的物理特性，以及检验这些特性的相应方法。本标准适用于量程自200μSv 至1Sv 的个人胶片剂量计，且特别适用于对外照射躯体剂量的测量，包括：──测定由Ｘ或γ射线所致的个人剂量；──测定由β射线(不论它是否伴随光子辐射)所致的个人剂量。本标准不适用于：──附有荧光增感屏的剂量计；──测定中子或其它粒子的胶片剂量计；──测定由脉冲辐射源(如加速器)所致个人剂量的胶片剂量计；──测定光子和中子混合辐射场的胶片剂量计；──核径迹乳胶。 GBZ/T 145-2002 个人胶片剂量计 GBZ/T145-2002 标准下载解压密码：www.bzxz.net

Ics13.100
中华人民共和国国家职业卫生标准GBZ/T145-2002
个人胶片剂量计
Personal photographic dosemeters(IS01757:1996，EQT）
2002-04-08发布
中华人民共和国卫生部
2002-06-01实施

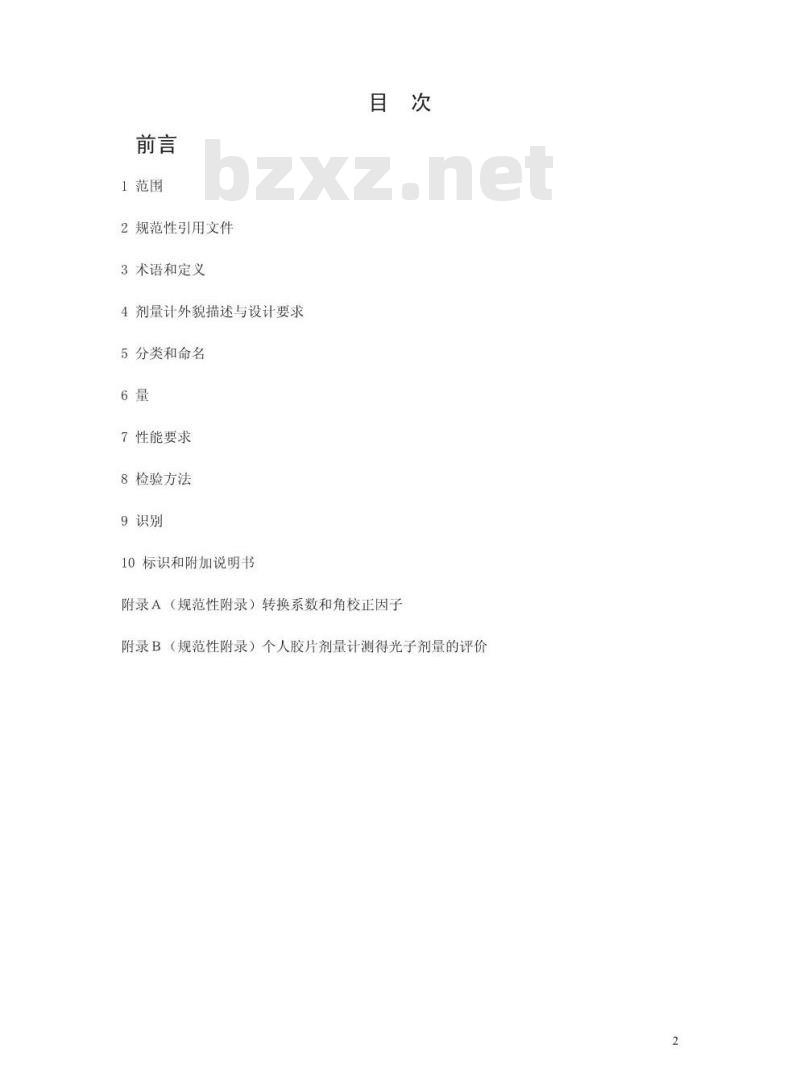

1范围
2规范性引用文件
3术语和定义
4剂量计外貌描述与设计要求
5分类和命名
7性能要求
8检验方法
9识别
10标识和附加说明书
1（规范性附录）转换系数和角校正因子附录A
3（规范性附录）个人胶片剂量计测得光子剂量的评价附录B
根据《中华人民共和国职业病防治法》制定本标准。本标准等效采用国际标准IS01757:1996《Personaphotographicdosemeters》。该国际标准内容完整，技术成熟，结构合理，叙述明确，可操作性强，完全可供我国从事个人胶片剂量监测的工作人员参考和应用。同时，为了适合我国的实际情况，在编制过程中我们对原标准的个别内容作了适当增、改和删一按照汉语习惯对一些编写格式和标准的表述进行了修改一将IS01757：1996第二章\规范性引用文件\、第三章\术语和定义\进行了删节；
-将ISO1757：1996\附录C\删去；一将IS01757：1996第三章\术语和定义\原3.8条、3.16条，去其\注”而改作正文：
-对IS01757：1996原8.2.4条“OD（E）”和“OD（Eref）增加了解释。
本标准的附录A、附录B是规范性附录。本标准由卫生部提出并归口。
本标准起草单位：中国疾病预防控制中心辐射防护与核安全医学所
本标准主要起草人：胡爱英、程荣林、王建超。本标准由卫生部负责解释。
1范围
个人胶片剂量计
GBZ/T145-2002
本标准规定了个人胶片剂量计的物理特性，以及检验这些特性的相应方法本标准适用于量程自200μSv至1Sv的个人胶片剂量计，且特别适用于对外照射躯体剂量的测量，包括：
测定由X或Y射线所致的个人剂量；测定由β射线（不论它是否伴随光子辐射）所致的个人剂量。本标准不适用于：
-附有荧光增感屏的剂量计：
测定中子或其它粒子的胶片剂量计：一测定由脉冲辐射源（如加速器）所致个人剂量的胶片剂量计：一测定光子和中子混合辐射场的胶片剂量计：-核径迹乳胶。
2规范性引用文件
下列文件中的条款通过在本标准中的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括堪误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
Iso 4037-l:1996, X and gamma reference radiation for calibrating dosemeters anddoserate meters and for determining their response as a function of photonenergy- Part l:Radiation characteristics and production methods.Is0 4037-2:1997, X and gamma reference radiation for calibrating dosemeters anddoserate meters and for determining their response as a function of photonenergy-- Part 2: Dosimetry of X and gamma reference radiation for radiationprotection over the energy range from 8 keV to l.3MeV and from 4MeV to9MeV.Is0 6980:1996, Reference beta radiation for calibrating dosemeters and doseratemeters and for determining their reponse as a function of beta radiationenergy.
IEC 846:1989, BetaX and gamma radiation dose equivalent and dose equivalent ratemeters for use in radiation protection.3术语和定义
下列术语和定义适用于本标准。3.1
个人胶片剂量计personalphotographicdosemeter4
由置于含一片或多片过滤片的胶片盒内的一枚或多枚照相胶片所组成的剂量计，籍此可由各种过滤片下感光乳胶胶片的光密度测量值求得辐射剂量的量。注：本标准将“个人胶片剂量计”简称“剂量计”。3.2
过滤片（器）filter
剂量计的一部分，它能改变入射到感光乳胶上的辐射的强度。3.3
透射光密度opticaltransmissiondensity在相同光束几何条件下，开窗通量与样品透射通量之比的常用对数值3.4
反射光密度opticalreflectiondensity在相同光束几何条件下，标准样品绝对反射通量与样品反射通量之比的常用对数值。3.5
特性曲线characteristic curve描述已知能量的给定辐射在给定条件下所得的感光乳胶光密度与指定过滤片下校准量间函数关系的曲线。
潜影（像）latentimage
受到诸如可见光、紫外光或核辐射等能直接电离或间接电离的辐射作用后在照相乳胶上发生的不可见变化，冲洗后能转化为可见影像。3.7
潜影稳定性 stabilityof latent image不论从潜影形成到乳胶显影间的时间多长，也不论该期间内环境条件（温度或湿度）怎样，在给定光学特性的乳胶上形成的潜影最终能够显像的程度。3.8
衰退fading
在乳胶上形成潜影到显影期间潜影（即潜在信息）随时间推移而造成的损失。这种损失受诸如温度和湿度等环境条件的强烈影响。3.9
负感现象solarization
通常在高水平辐照情况下产生的、光密度随辐照量增大而减少的现象。3.10
约定真值（Q）conventionaltruevalue个量在感兴趣点上的最佳估计值。3.11
响应（R）responsebZxz.net
由探测器读数求得的某量估算值M与该量约定真值Q之比3.12
照相乳胶的灵敏度（S）sensitivityof aphotographicemulsion光密度的变化△OD与校准量约定真值的相应变化△Q之比。3.13
（标称量程的）下限lowerlimit（ofthe nominalrange）组未经照射的胶片光密度平均值加上2倍该平均值的实验标准偏差所得的光密度相对应的校准量之值。
（标称量程的）上限upperlimit（ofthe nominalrange)相应于感光乳胶灵敏度（S=△OD/△Q）为正值、透射光密度不小于0.4Gy及反射光密度不小于0.2Gy时的校准量Q之值（已考虑饱和与负感现象）。3.15
性能系数（P）coefficientof performance性能系数（P）描述一组测量值相对于约定真值的偏离。对一组由n个测量值xi组成的测量列，P值由下式给出：P=-
之(x,-x)
此处x为标准量值的约定真值。
对照样品controlspecimens
与样品试验时所用的类型和批号相同的、作参考用的胶片包、胶片盒或剂量计。3.17
校准量 calibration quantity
为了确定经单独照射或放在特殊胶片盒内照射后照相乳胶的特性，用以度量照射用辐射之物理量。
转换系数conversion coefficient用于将一个物理量转换成另一个物理量的系数4剂量计外貌描述与设计要求
个人胶片剂量计由两部分组成：a）胶片包，包括：
封装在防护包装材料内的光敏部分，由涂在一层或多层薄基片上的一层或多层感光乳胶组成。胶片防护层在冲洗前不应除去。一为保护光敏乳胶不受光照，以及必要时不受外界化学和机械因素影响的防护包装材料。
b）胶片盒，能放一枚或多枚胶片的小盒，借助此盒能营造实测辐射场及照射条件，且在许多情况下该盒使辐射能量估算成为可能。为避免边缘效应，过滤片面积应足够大。5分类和命名
5.1分类
量程为200μSv至1Sv的个人胶片剂量计作如下分类。5.1.1按辐射能量范围划分的剂量计级别根据辐射类型和辐射能量范围[在此能量范围内剂量计的响应能满足表1中k）项性能检验要求]的不同，个人胶片剂量计可分成以下五级：a）1级：测量能量范围约在250keV至9MeV间的X和y射线的剂量计。b）2级：测量能量范围约在20keV至250keV间的X和y射线的剂量计。6
c）3级：测量能量范围约在20keV至9MeV间的X和Y射线的剂量计。d）4级：测量最大能量从0.5MeV至4MeV的β辐射的剂量计。e）5级：测量最大能量从1.5MeV至4MeV的β辐射的剂量计。注：由于光子最高能量已扩展至50MeV，因此1级和3级剂量计的响应最好扩展至50MeV的响应。
5.1.2按水蒸气耐受性划分的剂量计类别根据剂量计对水蒸气耐受性的不同，个人胶片剂量计可分成以下两类：a）W类：能满足表1中g）项性能（对水蒸汽或/和光化学试剂的耐受性）检验要求的剂量计。
b）Y类：不能满足表1中g）项性能检验要求的剂量计。5.2命名
应根据剂量计对辐射类型和能量的适应范围、对水蒸汽的耐受性以及感光乳胶的量，参考国际标准命名个人胶片剂量计。例如：个人胶片剂量计IS01757-1-W-3。6量
6.1为了获得和报告表1中a）至h）各项性能检验的结果，所用的校准量应是空气比释动能或组织吸收剂量，可根据具体辐射类型选择其一。由于这些项目实质上都是相对检验，因此如果未作其它说明，所有照射都可在自由空气中或人体模型上进行。6.2当检验结果取决于个人胶片剂量计对辐射能量和辐射入射角响应性能[见表1中k)和i)时，该检验结果应当用个人剂量当量（见附录A）来表示。7性能要求
7.1个人胶片剂量计的性能应满足表1中各项所规定的要求。7.2胶片制造商应对表1中a）至g）各项照相感光乳胶的性能进行检验，并提供这些性能检验结果的信息。
7.3胶片盒制造商应对表1中h）项胶片盒的物理性能进行检验，并提供该项性能检验结果的信息。
7.4负责选定胶片和胶片盒、并将它们组装成剂量计的机构，应对表1中i）至k)各项的性能进行检验（在多数情况下这些检验是交由指定的性能测试实验室完成的），并提供这些性能检验结果的信息。
8检验方法
8.1一般检验条件
本标准列出的检验方法有时是为评价包括胶片和胶片盒组成的整个剂量计的性能，有时则是仅仅为了评价胶片盒里胶片、胶片盒或胶片上照相乳胶的性能。表1
检验性能
个人胶片剂量计性能要求
检验方法
a）乳胶光密度均匀性
（属于感光乳胶）
本试验旨在确保胶
片乳胶的均匀性。
b）潜影稳定性
（属于感光乳胶）
本试验旨在检验正
常试验条件下潜影
的衰退行为，以确
保在剂量计正常佩
戴周期内保留贮存
的剂量信息。
c）抗老化性
（属于感光乳胶）
本试验旨在鉴定胶
片感光乳胶对使用
前非正常保存条件
的耐受能力。
d）光子能量效应
（属于感光乳胶）
本试验旨在鉴定不同
光子能量对胶片感光
乳胶光密度影响的差
e）标称量程
（属于感光乳胶）
剂量计标称量程试
验旨在核实对剂量
计量程最低要求的
满足情况。
检验性能
f）光不透明性
（属于底片）
1至5级：
1)对于每一乳胶样品整个表面上透射光密度和反射光密度测量值的最大值与最小值之差应小于0.05。
2)样品光密度均值的标准差，对透射光密度应小于0.02，对反射光密度应小于0.05。
试验样品与对照样品比对时得到的偏差应不大于校准量的10%。
1)人工老化
试验样品与对照样品比对时得到的偏差应不大于校准量的20%。灰雾本底水平的光密度均值相对于对照样品值的变异系数应不超过0.10。
2)自然老化
同a）和b）两项要求。
各批胶片导致相同光密度结果的校准量之比值的变化应不大于乳胶标称量程的10%。
1)下限
校准量下限相应的光密度值，是在灰雾本底光密度均值上至少加上2倍灰雾本底标准差。
2）上限（已考虑饱和及负感现象）标称量程上限是依据校准量最大值Q来确定的，此时感光乳胶的灵敏度S=AOD/Ag应为正值，而且透射光密度至少应为0.4Gy，而反射光密度至少应为0.2Gyl。要
处理过的试验胶片上应观察不到斑纹或不均匀现象。样品底片有效面积上光密度均值8.2.1
检验方法
g）包装材料的水蒸汽
耐受性
（属于底片）
本试验仅用于W类
剂量计。
h）过滤片和塑料盒的
质量控制
（属于胶片盒）
i）角响应
（属于剂量计）
本试验旨在评估剂
量计相对于辐射正
常入射（0°）时的
角响应。
i）剂量计背面照射的
（属于剂量计）
辐射正常入射时与
从背面（即反向）
照射时剂量计响应
的比较。
检验性能
k）能量响应
与对照样品光密度均值之差应不超过3倍对照样品光密度均值的标准差。
1)潜影衰退
与对照样品相比，其偏差均值应不超过校准量之值的10%。
2)响应变化
同上。
3)灰雾本底光密度变化
与对照样品相比，本底偏差的均值应不超过0.05。
1)材料厚度均匀性
对各个过滤片和胶片盒样品而言，因材料厚度变化所致过滤片下面感光乳胶光密度最大值与最小值之差，应小于光密度均值的5%。对同一个过滤片或胶片盒样品而言，其光密度均值的标准差应小于光密度均值的2%。2)过滤片中可能含有的(天然)放射性核素的影响
过滤片下胶片样品与标准胶片之间光密度均值之差应不超过0.05。
设H（E，α）为个人剂量当量（深部或浅表)的约定真值，其中E为辐射平均能量，a为人体模型内测量点的角度：H,(E,a)为剂量计作试验时测得的个人剂量当量。于是，角响应R（E,α）=H,(E，α)/H'.(E，a)便可求得。这样，比值R(E,α)/R(E.O)亦可算出。这些比值应不超出以下变化范围值：
5级不要求实验，
所有级别。
（对1和2级）：
(对3级)；
(对4级）：
作试验的剂量计，应测量和说明辐射从背面照射与正面照射时其响应的比值。要
1至4级：
检验方法
（属于剂量计）
本试验旨在确定剂
量计的能量响应。
基本上只作为型式
试验进行一次，当
系统（如过滤片、算
法）有重要变化时
才重复此实验。
①设H'.E,O)为平均能量E、辐射在作试验用的人体模型测量点上以垂直照射（0°）时的个人剂量当量约定真值，H，(E,0）为n个剂量计中第i个测得的个人剂量当量值（深部或浅表），则性能系数的绝对值|P[H.,(E,0) - H,(E,0)]
(对1级)；
(对2级)；
（对3和4级）。
②相对偏差应满足：
H,,(E,O)-H(E,O)/H(E,0)
③变异系数
Hp(E,O)
(对1和2级)；
(对3和4级）。
Z[H,/(E,0) -H,(E,0)2
对所有级别的剂量计均应不大于0.35[式中，H,(E,0)为H(E,O)的平均值)。
4级：
仅对浅表个人剂量当量Hp（0.07)进行试验。5级：
没要求试验。
注：假如精细计算不同过滤片部位的光密度，以满足在感兴趣的辐射能量范围内的性能要求，则这种算法对使用各个剂量计的所有用户应均能有用
8.1.1检验样品及对照样品
提供检验样品及对照样品（见3.16条）的方法应与制造商专用的方法相同对照样品应和检验样品一样来自相同制造商的同一批产品，特别要求两者过滤片的数量与材质相同。
根据检验项目不同，可以对整个剂量计，或只对裸露的胶片进行照射。除另有说明外，应指明检验是否在人体模型上进行。8.1.2预试验条件
在作任何检验前，待检的或用作对照样品的剂量计均应在室温20土2℃、相对湿度45%一—75%的大气环境中放置4一20h。空气比释动能率本底应不超过0.25μGy/h。8.1.3正常试验条件
除非另有说明，应在20土2℃室温和45%一75%相对湿度条件下、以正常（垂直）入射角照射进行检验。空气比释动能率本底应不超过0.25μGy/h8.1.4参考辐射
8.1.4.11至3级剂量计
对于X和辐射试验，应据表2至表4所列条件选择辐射，以便覆盖待检剂量计的标称能量范围。这些辐射的特性、产生它们的方法及几何条件均可参见IS04037-1。根据所需的能量和剂量率，高能辐射的参考射线束（光子辐射能量4MeV至9MeV）可从IS04037-1所介绍的如下方法中选择：a）用5MeV质子轰击碳靶由\c（p，py）c反应获得4.44MeVy射线束；b）用质子轰击氟靶由\F（p，a）\o反应获得6.13MeV射线束：c）用热中子以及钛和镍经俘获反应获得6MeV和9MeVy射线束。照射期间，样品周围空气中应保持电子平衡。如果因环境的原因不能达到这个要求则应在样品前放置一些合适的建成材料，以确保电子平衡（或在高能电子辐射情况下的短暂电子平衡）。
平均能量
窄谱“A”系列\
附加过滤片厚度\
1）窄谱系列特别适用于剂量计的能量响应试验。2）总过滤包括调整到4mm铝的固定过滤表3
平均能量
宽谱“B”系列\
附加过滤片厚度2)
注：1）当用其它方法不能得到附合条件的辐射强度时才应当用宽谱系列。2）总过滤包括调整到4mm铝的固定过滤表4
放射性核素
8.1.4.24至5级剂量计
放射性核素系列
Y辐射能量(keV)
1173.3和1332.5
半衰期(a)
在进行下述检验时，照射剂量计的辐射能量应在这些剂量计所涵盖的能量范围内。11
用于试验的β辐射应从IS06980所介绍的辐射中选择，以便覆盖试验剂量计的有用能量范围。
8.1.5辐射场强度
校准用的辐射场强度应大至足以使照射期间潜影的变化可忽略不计。8.2方法
8.2.1乳胶光密度均匀性检验[见表1-a]应对每一批胶片的乳胶作1.0光密度检验，并应从下列辐射中选定检验用的合适参考辐射：
a）1级：137Cs或Co的辐射：
b）2级：从8.1.4款中选定能量范围低于250keV的任何参考辐射；c）3级：从8.1.4款中选定任何参考辐射。d）4或5级：最好选用Sr/Y源的β辐射（见IS06980）。对每一批产品的乳胶，随机地选取10个胶片包照射，得到相应于光密度为1.0的校准量之值。对每一个乳胶，在其表面上选取均匀分布的10个不同点测量光密度，确定每一个样品光密度最大值和最小值之差，并计算平均值及其标准偏差。用常规操作方法对同一面胶片表面进行密度测量。本检验可能会因照射条件和显影方法的不同而受到影响。因此，应将这两个因素的影响控制至最小，以确保检验结果有效。8.2.2潜影稳定性检验[见表1-b]应对每一批胶片的乳胶作本项抗衰退检验。对每一次乳胶检验，准备2组样品，每组5个胶片包，各组分别标以字母A和B以示区别，后者用作对照样品。
用参考辐射（见8.1.4款）照射A组。这样，其光密度值应在检验乳胶特性曲线的准直线部分上。
将A组和B组样品在正常试验条件下贮藏30d。贮藏期结束，对未经照射的B组，像A组那样受到相同校准量值的照射。放置24h后，再一起冲洗所有胶片。8.2.3抗老化性检验［见表1-c]
8.2.3.1人工老化
应对每一批胶片的乳胶作本检验。对每一次乳胶试验，准备8组样品，每组3个胶片包，各组分别标以字母A至H。将A至D组样品在温度为50土1°C、向大气开的干燥箱（无去湿剂）里放置7d，而将E至H组样品在正常试验条件下（见8.1.3款）放置。热处理后4一20h内对A至C组，以及E至G组（对照样品）在以下条件下用一种参考辐射完成照射：
a）A和E组胶片包所受照射的校准量值相应于乳胶量程的1/4：b）B和F组胶片包所受照射的校准量值相应于乳胶量程的1/2：c）C和G组胶片包所受照射的校准量值相应于乳胶量程的4/5。对D组胶片包以及H组对照样品一起进行热处理，但均不进行照射。对上述所有胶片同时进行显影，测定照射过的各组胶片的校准量，分别计算试验样品组和对照样品组的校准量平均值，比较这两个平均值。测定并比较两组未照射胶片的本底光密度的平均值。8.2.3.2自然老化
取数量足以进行表1中a）和b）项试验的胶片包，在制造商提供的条件下保存1个月。按8.2.1和8.2.2款给出的方法完成这些试验。12
