GB/T 29627.3-2023
基本信息
标准号： GB/T 29627.3-2023
中文名称：电气用聚芳酰胺纤维纸板 第3部分：单项材料规范
标准类别：国家标准(GB)
英文名称：Aramid pressboard for electrical purposes—Part 3:Specifications for individual materials
标准状态：现行
发布日期：2023-12-28
实施日期：2024-07-01
出版语种：简体中文
下载格式：.pdf .zip
下载大小：1211064
标准分类号
标准ICS号：电气工程>>绝缘材料>>29.035.10纸和纸板绝缘材料
中标分类号：电工>>电工材料和通用零件>>K15电工绝缘材料及其制品
关联标准
出版信息
出版社：中国标准出版社
页数：12页
标准价格：29.0
相关单位信息
起草人：宋玉侠、王明军、孙宇、孙岩磊、闾传胪、黄游宇、吕勇、李卫、赵婕、张蕾、喻发全、汪锋、李俊、徐君、常小斌、卢桂峰、何明鹏、廖顺成、韦晨、余文武、叶欣东、孙忠海、付强、刘冠芳、张赟、魏景生、胡春秀、蔡定国、冯鸫、朱伟、罗赞琛、吴兵、罗传勇
起草单位：桂林电器科学研究院有限公司、烟台民士达特种纸业股份有限公司、超美斯新材料股份有限公司、南通中菱电力科技股份有限公司、桂林赛盟检测技术有限公司、四川东材新材料有限责任公司、湖南广信电工科技股份有限公司、湖北平安电工科技股份公司、赣州龙邦材料科技有限公司等
归口单位：全国绝缘材料标准化技术委员会(SAC/TC 51)
提出单位：中国电器工业协会
发布部门：国家市场监督管理总局 国家标准化管理委员会
标准简介
本文件规定了电气用聚芳酰胺纤维纸板的分类与命名、要求、检验规则、标志、包装、运输和贮存，描述了对应的试验方法。
本文件适用于聚芳酰胺纤维纸板的制造，不适用于通过胶黏剂胶合制成的聚芳酰胺纤维纸板。

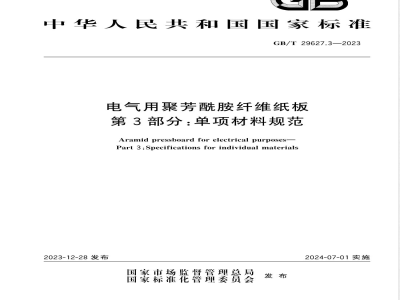

标准图片预览
标准内容
ICS29.035.10
CCS K 15
中华人民共和国国家标准
GB/T29627.3—2023
电气用聚芳酰胺纤维纸板
第3部分：单项材料规范
Aramid pressboard for electrical purposes-Part 3 : Specifications for individual materials2023-12-28发布
国家市场监督管理总局
国家标准化管理委员会
2024-07-01实施
本文件按照GB/T1.1一2020《标准化工作导则起草。
GB/T29627.3—2023
第1部分：标准化文件的结构和起草规则》的规则本文件是GB/T29627《电气用聚芳酰胺纤维纸板》的第3部分。GB/T29627已经发布了以下部分：
一第1部分：定义、名称及一般要求：一第2部分：试验方法；
一第3部分：单项材料规范
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电器工业协会提出。本文件由全国绝缘材料标准化技术委员会（SAC/TC51)归口。本文件起草单位：桂林电器科学研究院有限公司、烟台民士达特种纸业股份有限公司、超美斯新材料股份有限公司、南通中菱电力科技股份有限公司、桂林赛盟检测技术有限公司、四川东材新材料有限责任公司、湖南广信电工科技股份有限公司、湖北平安电工科技股份公司、赣州龙邦材料科技有限公司、武汉工程大学、杜邦（中国）研发管理有限公司、桂林航天工业学院、湖北平安电工实业有限公司、开封夸克新材料有限公司、山东兆煜石油科技有限公司、浙江惠同新材料股份有限公司、康利源科技（天津）股份有限公司、中车永济电机有限公司、中国南方电网有限责任公司超高压输电公司、东方电气集团东方电机有限公司、哈尔滨电机广有限责任公司、广东电网有限责任公司电力科学研究院、上海电气集团上海电机厂有限公司、山东齐鲁电机制造有限公司、明珠电气股份有限公司。本文件主要起草人：荣玉侠、王明军、孙宇、孙岩磊、间传胪、黄游宇、吕勇、李卫、赵婕、张蕾、喻发全、汪锋、李俊、徐君、常小斌、卢桂峰、何明鹏、廖顺成、韦晨、余文武、叶欣东、孙忠海、付强、刘冠芳、张赞魏景生、胡春秀、蔡定国、冯鹅、朱伟、罗赞琛、吴兵、罗传勇。I
GB/T29627.3—2023
电气用聚芳酰胺纤维纸板广泛应用于该系列产品的研发、生产、质检、销售、验收及技术交流等GB/T29627《电气用聚芳酰胺纤维纸板》规定了电气用聚芳酰胺纤维纸板的定义和一般要求、试验方法、各单项材料产品标准，拟由下列部分构成一第1部分：定义、名称及一般要求。目的是确定电气用聚芳酰胺纤维纸板的术语和定义、一般要求。
第2部分：试验方法。目的是确定电气用聚芳酰胺纤维纸板的试验方法。第3部分：单项材料规范。目的是确定电气用聚芳酰胺纤维纸板的分类与命名、要求、试验方法、检验规则、标志、包装、运输和贮存，1范围
电气用聚芳酰胺纤维纸板
第3部分：单项材料规范
GB/T29627.3—2023
本文件规定了电气用聚芳酰胺纤维纸板的分类与命名、要求、检验规则、标志、包装、运输和贮存，描述了对应的试验方法
本文件适用于聚芳酰胺纤维纸板的制造，不适用于通过胶黏剂胶合制成的聚芳酰胺纤维纸板。2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T19264.2—2013
第2部分：试验方法
电气用压纸板和薄纸板
GB/T29627.1一2013电气用聚芳酰胺纤维纸板第1部分：定义、名称及一般要求3电气用聚芳酰胺纤维纸板
第2部分：试验方法
GB/T29627.2—2013
3术语和定义
本文件没有需要界定的术语和定义。4分类与命名
电气用聚芳酰胺纤维纸板单项材料目前主要包含APB-LD、APB-C和APB-HD三种型号。按照GB/T29627.1一2013的规定，电气用聚芳酰胺纤维纸板的型号命名如表1所示。表1电气用聚芳酰胺纤维纸板的型号型号
APB-LD
APB-HD
5要求
特性说明
低密度
中密度
高密度
表观密度
>1.0～1.2
电气用聚芳酰胺纤维纸板除应符合GB/T29627.1一2013中第4章规定的一般要求外，还应符合表2和表3规定的相应型号的性能要求。其中，中密度（APB-C型）纸板推荐优选厚度为1.0mm、1
GB/T 29627.3—2023
1.5mm、2.0mm、2.4mm3.0mm、4.0mm、5.0mm、6.0mm、7.0mm；高密度（APB-HD型）纸板推荐优选厚度为1.0mm、1.5mm、2.0mm、2.5mm、3.0mm、4.0mm、5.0mm、6.0mm、7.0mm、8.0mm、9.6mm。
2低密度（APB-LD型）聚芳酰胺纤维纸板的性能要求表2
标称厚度
厚度偏差（个别值对标称值的最大偏差）表观密度
拉伸强度
断裂伸长率
工频电气强度
吸油性
相对电容率（50 Hz）
介质损耗因数（50Hz）
体积电阻率
水分含量
105℃,24h
干燥处理后
的收缩率
180℃,24h
240℃,24h
层间粘结性
温度指数
空气中
≤3.0×10-2
≥1.0×1014
撕开后应有一层或多层破裂，
并有明显粗糙或发毛现象
标称厚度
中密度（APB-C型）和高密度（APB-HD型）聚芳酰胺纤维纸板的性能要求单位
厚度偏差（个别值对标称值的最大偏差）表观密度
拉伸强度
断裂伸长率bZxz.net
工频电气强度
吸油性
空气中
相对电容率(50Hz）
介质损耗因数（50Hz)
体积电阻率
水分含量
水萃取液电导率
APB-C型
1.5h≤3.0
3.0≤6.0
≤1.5×10-2
≥1.0×10
APB-HD型
≤1.5×10-2
GB/T 29627.3—2023
干燥处理后
的收缩率
弯曲强度
可压缩性
标称厚度
105℃,24h
180℃,24h
240℃,24h
中密度（APB-C型）和高密度（APB-HD型）聚芳酰胺纤维纸板的性能要求（续）表3
APB-C型
APB-HD型
1.5≤3.0
邵氏(D)硬度
层间粘结性
温度指数
撕开后应有一层或多层破裂，并有明显粗糙或发毛现象≥210
注：对于厚度小于1.0mm的聚芳酰胺纤维纸板的弯曲强度性能不作要求。≤1.0
GB/T 29627.3—2023
6试验方法
6.1厚度及偏差
GB/T29627.3—2023
按GB/T29627.2一2013中第4章的规定测定，以厚度个别值对标称值的最大偏差作为试验结果。6.2表观密度
按GB/T29627.2一2013中第5章的规定测定。6.3拉伸强度和断裂伸长率
按GB/T29627.2一2013中第6章的规定测定，采用条状试样法进行试验。6.4工频电气强度
按GB/T29627.2—2013中第11章的规定测定。6.5吸油性
按GB/T29627.2一2013中第18章的规定测定。其中低密度（APB-LD型）、中密度（APB-C型）纸板浸油时间为6h；高密度（APB-HD型）纸板浸油时间为24h。6.6介质损耗因数和相对电容率
按GB/T29627.2一2013中第13章的规定测定，在空气中进行试验6.7体积电阻率
按GB/T29627.2一2013中第14章的规定测定，在空气中进行试验6.8水分含量
按GB/T29627.2—2013中第16章的规定测定。6.9水萃取液电导率
按GB/T19264.2—2013中第15章的规定测定。干燥处理后的收缩率
按GB/T29627.2—2013中第17章的规定测定。6.11弯曲强度
按GB/T29627.2—2013中第7章的规定测定。6.12
邵氏（D)硬度
按GB/T29627.2—2013中第10章的规定测定。5
GB/T29627.3—2023
可压缩性
按GB/T29627.2—2013中第8章的规定测定，6.14层间粘结性
按GB/T19264.2—2013中12.1的规定测定。6.15
温度指数
按GB/T29627.2一2013中第19章的规定测定，7检验规则
7.1检验分类
检验分为出厂检验和型式检验，7.2出厂检验
7.2.1以一次交货量为一批，但不多于2t；若超过2t，则以每2t为一批7.2.2每批随机抽取3块板材组成样品，并在其中一块样品上截取试样进行出厂检验，另两块样品备用。
7.2.3每批都应进行出厂检验，检验项目为厚度偏差、表观密度、拉伸强度和断裂伸长率、工频电气强度（空气中）、水分含量、干燥处理后的收缩率、层间粘结性。检验合格后方能出厂，若检验样品中有任何一项不合格，则需对同一批抽取的另两块备用样品进行检验，若检验项目全部合格，则可判定该批次产品合格。
7.3型式检验
7.3.1有下列情况之一，应进行型式检验：新产品投产时；
产品停产6个月以上恢复生产时；c)
当生产设备、材料、工艺条件有较大变动，可能影响产品性能时；出厂检验结果与前次型式检验结果有较大差异时；d)
关键设备变更或大修时；
企业连续生产24个月时；
国家或地方质量监管检验部门要求时7.3.2
表2、表3中除“温度指数”外，其余全部项目为型式检验项目，且均应满足表2、表3的要求。8标志、包装、运输和贮存
8.1标志和包装
应符合GB/T29627.1—2013中第6章和第7章的要求。包装除应满足GB/T29627.1一2013的6
要求外，内包装还应采用黑色薄膜将板材整个包裹，防止板材受到光照影响，8.2
运输和购存
GB/T29627.3—2023
产品应妥善贮存，不应与地面直接接触，防止阳光、雨、雪、地面湿气及其他有害物质的影响；运输时，应使用能防雨、防暴晒和洁净的运输工具，不应与腐蚀性物质混装，不应碰撞，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
