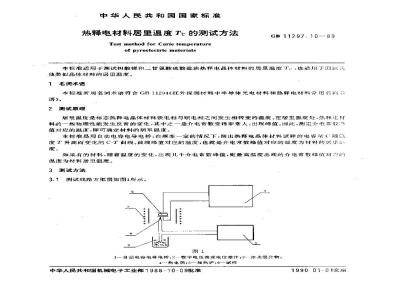

中华人民共和国国家标准
热释电材料居里温度Tc的测试方法Test method for Curie temperatureof pyroelectric materials
GB 11297. 10-- 89
本标准适用于测试钮酸锂和二甘氮酸硫酸盐族热释电晶体材料的居里温度T：也适用于测试儿他类似晶体材料的居里温度。
1名术语
本标所用名词术语符合GB11294&红外探测材料中半导体光电材料和热释电材料常用名间公语》。
2测试原理
居里温度是标志热释电晶体材料铁电相与顺电相之间发生相转变的温度。在居里温度处，热释比材料的一些物理性能发生反常的变化,其中之一是介电常数变得非常人，出现峰值。因此,测定介电常数:值对应的温度,即可确定材料的居单温度。本标准是用自动电容电导电桥，在频率一定的情况下，测出热释电晶体材料试样的电容（ 随凝度T升高而变化的C-T曲线。曲线峰值对应的温度，也就是介电常数峰值对应的温度为材料的居！i度。
如果有的材料，随着温度的变化，出现儿个介电带数峰值，则最高温度出现的介电常数峰侦对减的温度为材料居温度。
3测试方法
3.1测试线路方框图如图1所示。图1
1一自动电容电导电桥;2-数字电压表或电位差计3--水混合物；4--热电偶;5--加热炉;6--试样
中华人民共和国机械电子工业部1988-10-09批准199001-01实施
3.2测试仪器和设备
GB 11297..10--- 89
3.2.1CO-2型白动精密电容电导电桥或其他自动电容电导电桥：精度为土0.1%。3.2.2直流数字电H表或电位计，精度为士0.1%。3.2.3热电偶：误差为土0.75%，如镍铬-镍铝或镍铬-镍硅热电偶等。也可用高于热电偶测试精度的其他温度敏感件。
3.2.4加热炉：炉内温度均与，炉温可调。3.3溅试条件
3.3.1试样制备
试样应垂直于热释电晶体轴切割.试样的尺寸以厚度小于0.1cm，面积在0.1～0.5cm范围内的薄片样品为宜.在薄片的两表面上应牢周地覆益上金属层作为电极（对钮酸锂试样宜在两表面止烧结金层作为电锻）试样应保持干燥，清洁。3.3.2电桥测试频率：—般为1kHz。3.3.3加热炉升温速率：在居单温度附近的升温速率一般应小于0.5℃/min。.4测试步瓣
将试样放胃丁加热炉的均勾温区内，热电偶的放置位置应能较真实地反映试样的温度。按图1所示，在接好线路.按需要调节好仪器的各档量程，加热炉开始可以稍快升温，在接近居里温度时调节到符合要求的升温速率，逐点记下热电偶的电动势和电容值的一组对应数据，并面出电容随泄度变化的C-T曲线,曲线峰值对两的温度就是该材料的居里度。如果测出的曲线出现几个蝉值，最高温度出现的峰值对应的温度为居望温度。
4测试误差
本标准测试识差小于1%。
其他测试方法
本标准推荐“C-T曲线自动描绘法”和\传输电路测试法”测量热释电晶体材料的居单温度，见附录A、附录 B3.
A1测试原理
GB 11297.10—89
附录A
C-T曲线自动描绘法
（参考件）
从CO-2型或类似型自动电容电导电桥中的运放加法器输出点，引出电容交流信号，经高阻抗放大器放大，检波后得到和电容量成正比的直流电压信号，按图A1所示将该信号接到X-Y记录仪的Y轴F，热电偶接到记录仪的X轴上，加热炉缓慢升温，X-Y记录仪就能自动描绘出一条（-T曲线，曲线峰值对应的温度，也就是介电常数峰值对应的温度，为材料的居里温度。为了消除电桥布平衡过程中记录笔的摆动，电路中加了一个自动采样控制器。A2测试方法
A2.1测试线路方框图如图A1所示：va
1—(）2型或类似型肖动电穿电导电桥13—改大、检波器；3·自动采样控制器；1—X-Y记录仪;5冰水混合物;t—热电偶;7—加热炉:8试样A2.2测试仪器和设备
A2.2.1（O2型或类似型自动电容电导电桥：精度为士0.1%。自动采样控制器：采样时间可调节A2.2.2
A2.2.3放大、检波器：输入阻抗高·稳定，A2.2.4X-Y记录仪：精度为±0.8%。A2.2.5热电假：精度为土0.75%。A2.2.6加热炉：炉内温度均句，炉温可调。A2.3测试条件
与本标准正文3.3条相同，
A2.4测试步骤
将试样放置于加热炉均匀温区内，热电偶的放置位置应能较真实地反映试样的湿度，按图11连接GB 11297.10--89
好辟，按费调节好仪器各档量程，加热炉开始缓慢升温，在X-Y记录仪上就能自动描绘出C-T曲线，线峰值对应的温度，为该材料的居里温度。如果曲线出现几个峰值，最高温度山现的峰值对应的温度为层甲滋度，
附录BbZxz.net
传输电路测试方法
（参考件）
B1测试原理
酸锂和三甘氨酸硫酸盐酸族等热释电晶体材料，在交流电路中可以等效为电导和容抗两个主要部分的并。当频率在100kHz以上时，电导部分的电阻值远大于容抗值，当温度变化时，容抗随温度的变化率义远大于电阻随温度的变化率，因此采用图B1所示的定电压π型传输电路.在频率和输出电压4变的情测下，测出试样阻抗随温度变化的最小值（即足终端电阻R两端电压的最高值）对应的温度，起就是介电常数峰值对应的温度，为该材料的居里温度。本方泌是将终端电阻R上的输出电压进行放大.检波后，接到X-Y记录仪的Y轴上，热电偶接到轴上当炉溢缓慢上升时，X-Y记录仪上自动描绘出试样阻抗随温度的变化曲线，曲线峰值对应的温度步该材料的尼单湿度
测试方法
测试电路力框图如图B1所示：
1X-Y记录仪+2放大、检波器3-屏蔽盒：4-热电偶：5--试样：6—加热炉，7—信号源K.分乐电阻（与信号源阻抗匹配),nR一分压电阳(小于R/10),nRT终端电阻(R2R10).
R2.2洲试仪器及设备
132.2.1交流信号源：输出电压和频率稳定。12.2.放人、检波器：放大倍数稳定。B2.2.3X-Y记录仪：精度为0.8%。B2.2-4加热炉：温度均匀，炉温可调。B2.3测试条件
GB 11297. 70-89
B2.3.1试样制备与本标准正文2.3.1条相同。B2.3.2信号源输出电压为1~2 V,频率为100 kHz。R2.3.3升温速率与本标准正文2.3.3条相同。B2,4测试步骤
将试样放置于加热炉均匀温区内，热电偶放置的位置，应能较真实地反映试样的温度。按图B1夜好电路，按需要调节好仪器各档的量程，加热炉开始缓漫升温，在X-Y记录仪上描绘出终端电阻R上.的端电压随溢度的变化曲线，曲线峰值对应的温度为材料的居温度。附加说明：
本标雅由机械电子工业部第十一研究所，中国科学院上海技术物理研究所负贡起草，#标推主要起草人尹洁，朱中权。随
