YD/T 1711-2007.Technical Specifications and Testing Methods for Repeater of 2GHz TD-SCDMA Digital Cellular Mobile Communication Network.
1范围
YD/T 1711规定了2GHz TD-SCDMA数字蜂窝移动通信网直放站的无线指标、操作维护、环境试验等技术要求和测试方法。
YD/T 1711适用于2GHz TD-SCDMA数字蜂窝移动通信网中各类直放站设备及室内、室外分布系统中的放大器。对于同制式其他类型放大器也可参考本标准。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB 4943信息技术设备的安全
3GPP TS25.113基站和 直放站电磁兼容要求
3定义和缩略语
下列定义和缩略语适用于本标准。
3.1定义
3.1.1 TD-SCDMA直放站
用于TD-SCDMA移动通信网的全双工、线性射频中继放大设备，包括无线宽带直放站、无线选频直放站、光纤直放站、无线移频直放站和TD-SCDMA室内分布系统中的主机、分机(干线放大器)等。
3.1.2宽带直放站
是指在TD-SCDMA频段的全部或部分频段内所有TD-SCDMA指配载波工作的直放站。
3.1.3选频直放站
是指在TD-SCDMA频段的全部或部分频段内选择一个或多个TD-SCDMA指配载波工作的直放站。
3.1.4光纤直放站
是指借助光纤进行信号传输的直放站。
1范围
YD/T 1711规定了2GHz TD-SCDMA数字蜂窝移动通信网直放站的无线指标、操作维护、环境试验等技术要求和测试方法。
YD/T 1711适用于2GHz TD-SCDMA数字蜂窝移动通信网中各类直放站设备及室内、室外分布系统中的放大器。对于同制式其他类型放大器也可参考本标准。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB 4943信息技术设备的安全
3GPP TS25.113基站和 直放站电磁兼容要求
3定义和缩略语
下列定义和缩略语适用于本标准。
3.1定义
3.1.1 TD-SCDMA直放站
用于TD-SCDMA移动通信网的全双工、线性射频中继放大设备，包括无线宽带直放站、无线选频直放站、光纤直放站、无线移频直放站和TD-SCDMA室内分布系统中的主机、分机(干线放大器)等。
3.1.2宽带直放站
是指在TD-SCDMA频段的全部或部分频段内所有TD-SCDMA指配载波工作的直放站。
3.1.3选频直放站
是指在TD-SCDMA频段的全部或部分频段内选择一个或多个TD-SCDMA指配载波工作的直放站。
3.1.4光纤直放站
是指借助光纤进行信号传输的直放站。
标准图片预览
标准内容

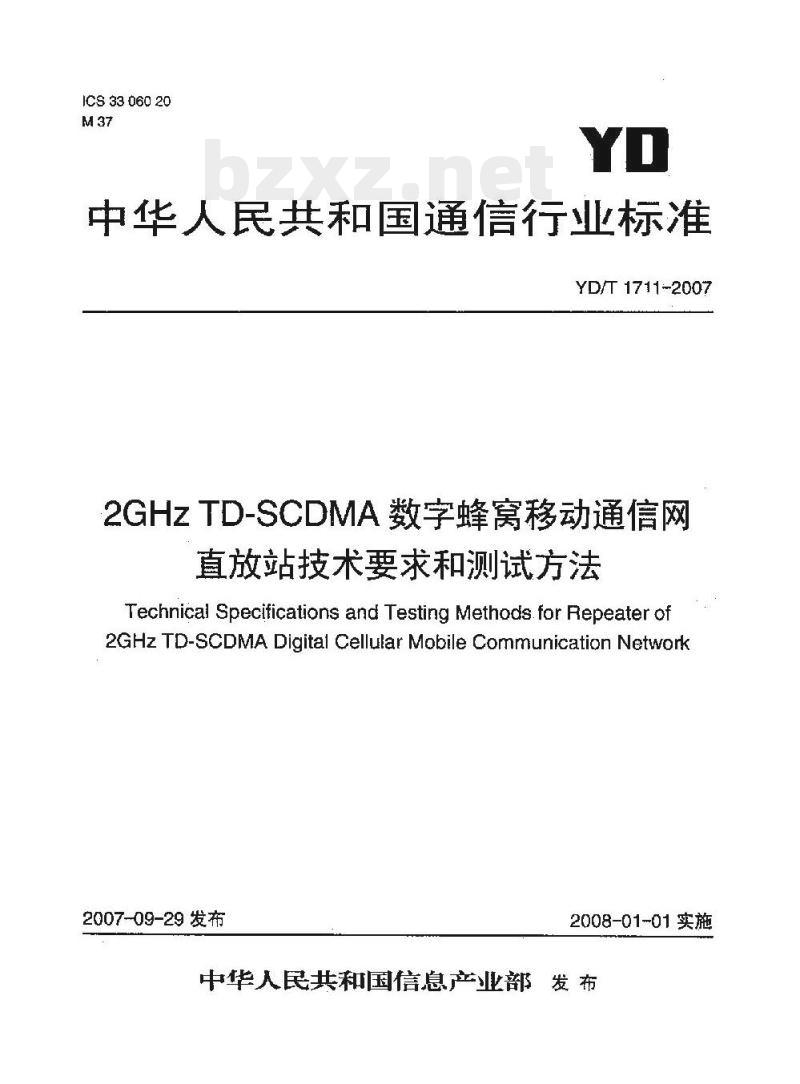

ICS3306020
中华人民共和国通信行业标准
YD/T 1711-2007
2GHZTD-SCDMA数字蜂窝移动通信网直放站技术要求和测试方法
Technical Specifications and Testing Methodsfor Repeater of2GHz TD-SCDMA Digital Cellular Mobile Communication Network2007-09-29 发布
2008-01-01实施
中华人民共和国信息产业部发布前膏·

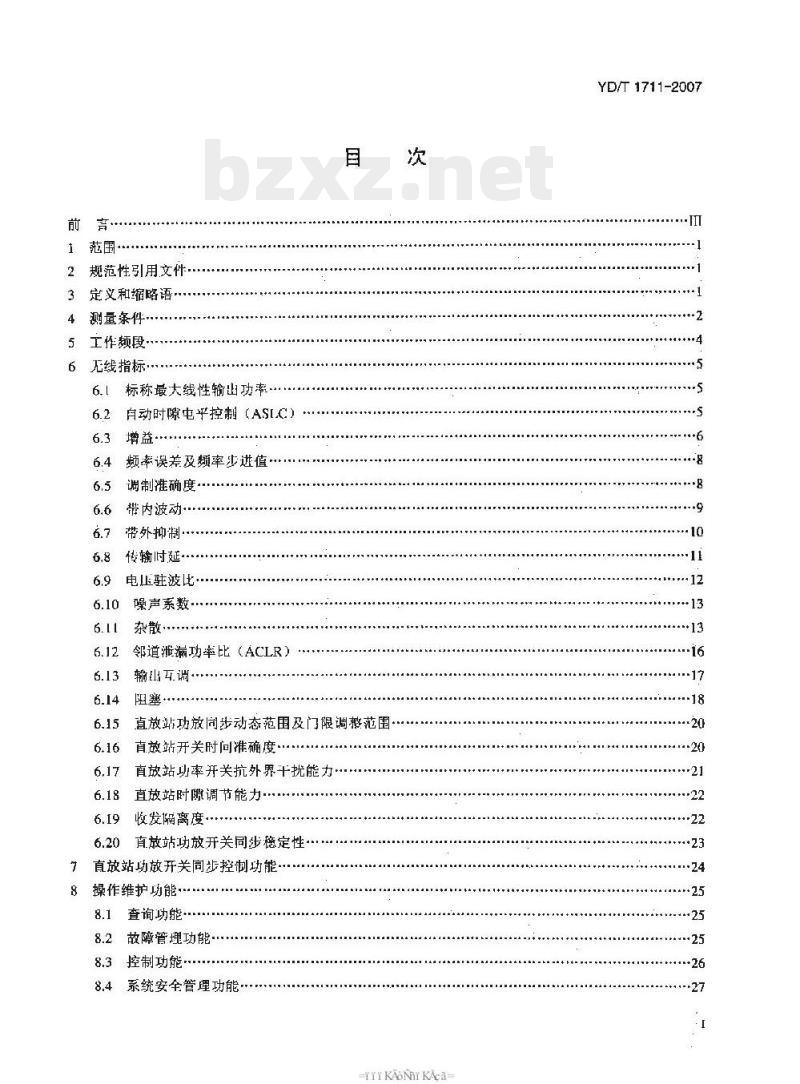

规范性引用文件
定义和缩略语
测量条件
工作频段·
无线指标
标称最大线性输出功率，
自动时隙电平控制（ASLC）
频率误差及频率步进值
调制准确度·
带内波动…
带外抑制··
传输时延·
电压驻波比·
噪声系数
邻道滞漏功率比（ACLR）
输出调
直放站功放同步动态范围及门限调整范围直效站开关时问准确度.
直放站功率开关抗外界干扰能力…6.17
6.18直放站时隙调节能力.
收发隔离度
6.20直放站功放开关同步稳定性·…？直放站功放开关同步控制功能·8操作维护功能
查询功能·
故障管理功能·
控制功能
系统安全管理功能
TKAONIKAa
YD/T 1711-2007
YD/T 1711-2007

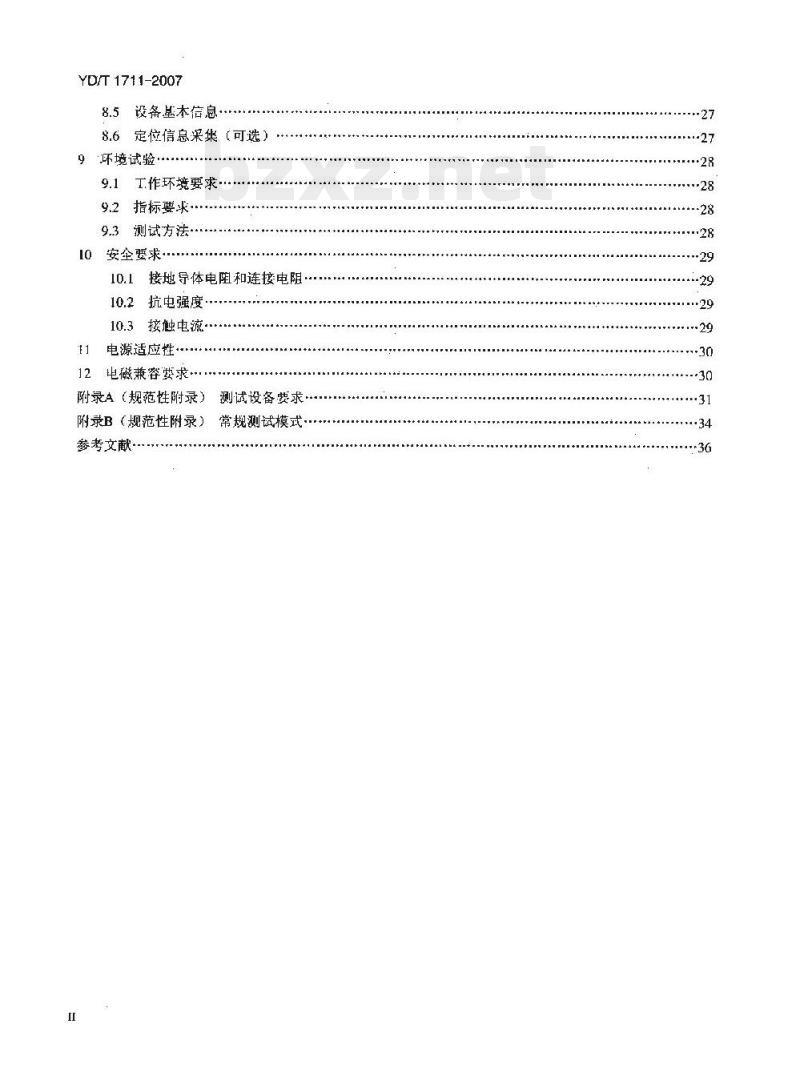

8.5设备基本信息·
8.6定位信息采集（可选）
9环境试验·
9.1工作环境要求
9.2指标要求·
9.3测试方法·
10安全要求
接地导体电阻和连接电阻
10.2抗电强度
10.3接触电流
电源适应性
12电磁兼容要求·
附录A（规范性附录）
附录B（规范性附录）
参考文献
测试设备要求
常规测试模式

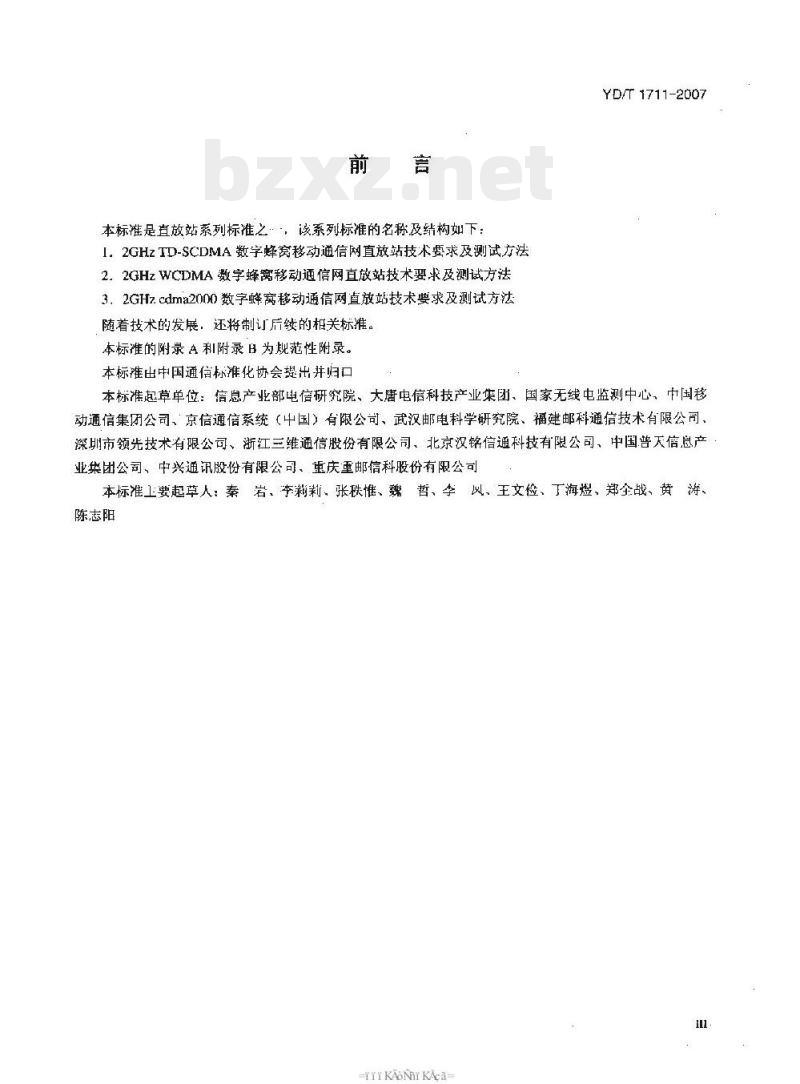

本标雅是直放站系列标准之…，该系列标准的名称及结构如下：1.2GHzTD-SCDMA数字蜂窝移动通信网直放站技术要求及测试方法2.2GHzWCDMA数字蜂离移动通信网直放站技术要求及测试方法3、2GHz.cdma2000数字蜂窝格动通信网直放站技术要求及测试方法随着技术的发展，还将制订后续的相关标推。本标准的附录A和附录B为规范性附录。本标准出中国通信标准化协会提出并归口YD/T 1711-2007
本标准起草单位：信息产业部电信研究院、大唐电信科技产业集团、国家无线电监测中心、中国移动通信集团公司、京信通信系统（中国）有限公司、武汉邮电科学研究院、福建邮科通信技术有限公司，深圳市领先技术有限公司、浙江三维通信股份有限公司、北京汉铭信通科技有限公司、中国普天信息产业集团公司、中兴通讯股份有限公司、重庆重邮信科股份有限公司本标准工要起草人：秦岩、李莉莉、张秩惟、魏哲、李凤、王文检、丁海煜、郑全战、黄涛、陈志阳
kANKAca

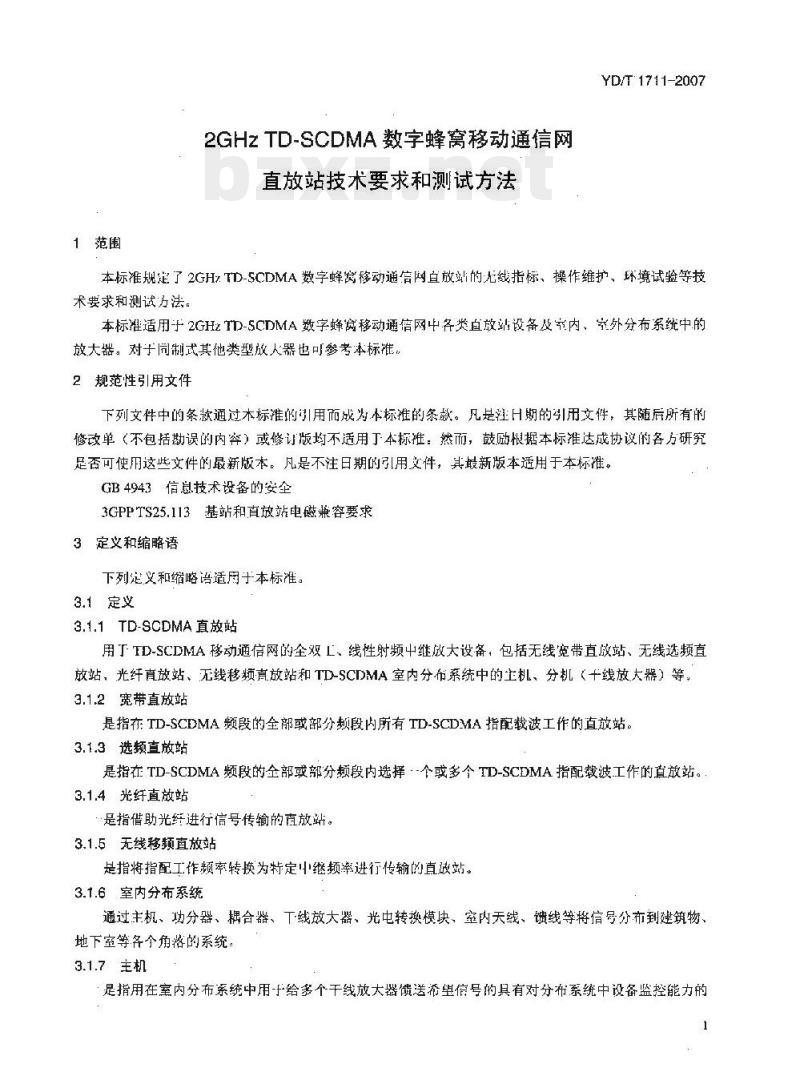

1范围
2GHzTD-SCDMA数字蜂离移动通信网直放站技术要求和测试方法
YD/T 1711-2007
本标准规定了2GHzTD-SCDMA数字蜂贫移动通信网直放站的无线指标，操作维护，环境试验等技术要求和测试方法
本标准适用于2GHzTD-SCDMA数字蜂贫移动通信网中各类直放站设备及内、室外分布系统中.的放大器。对于尚制式其他类型放人器也可参考本标准。2规范性引用文件
下列文件中的条款通过木标准的引用而成为本标推的条款。凡是注H期的引用文件，其随后所有的修改单（不包括勘误的内穿）或修订版均不适用丁本标推：然而，鼓励根据本标准达成协议的各方研究足否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4943信息技术设备的安全
3GPPTS25.113基站和直放站电磁兼容要求3定义和缩略语
下列定义和缩略语适用于本标准。3.1定义
3.1.1TD-SCDMA直放站
用丁TD-SCDMA移动通信网的全双L、线性射频中继放大设备，包括无线宽带直放站、无线选频直放站，光纤直放站、无线移频直放站和TD-SCDMA室内分布系统中的上机、分机（十线放大器）等，3.1.2宽带直放站
是指在TD-SCDMA频段的全部或部分赖段内所有TD-SCDMA指配裁波工作的直放站3.1.3选频直放站
是指在TD-SCDMA频段的全部或部分颊段内选择·个或多个TD-SCDMA指配载波工作的直放站。3.1.4光纤直放站
是指借助光纤进行信号传输的直放站。3.1.5无线移频直放站
是指将指配工作频率转换为特定中继频率进行传输的直站。3.1.6室内分布系统
通过主机、功分器、耦合器、工线放大器、光电转换模块、室内天线、馈线等将信号分布到建筑物、地下室等各个角格的系统：
3.1.7主机
是指用在室内分布系统中用于给多个干线放大器馈送希望信号的具有对分布系统中设备监控能力的1
YD/T 1711-2007
施主直放站。
3.1.8于线放大器
通过传输线路（缆或者光缆）直接与施主信源设备相接获得言号，予以放大再发射至一个室内或室外覆盖区域的继放大器。
3.1.9上行链路
是指由移动台到基站的链路。
3.1.10下行链路
是指由基站到移动台的链路。
3.1.11Linmax
是指直放站在最大增益条件下输出功为最大时的线性输入电平，单位为dBm3.1.12 Loutrmax
直效站的最大线性输出功率,单位为dBm。3.1.13Gmax
直放站的最大增益。
3.1.14室内型直放站
是指应用于室内环境的直放站
3.1.15室外型直放站
是指应用于室外环境的放站。
3.1.16正常工作模式
是指直放站功放开关同步触发后，上下行交替工作的实际运行状态。3.2缩略语
TD-SCDMA
4测量条件
常规测试
Adjacent Channel Leakage RatioAutomutic Slot Level ControlContinuous Wave
Error Vector Magnitude
Peak Code Domain Error
TimeDivision-Synchronized CodeDivision MultiAccessUncertainty of Test Systen
除特殊规定外，所有测试应在下列条件的在任意合情况下测量：人气压：最低86kPa，最高106kPa温度：最低15℃，最高30℃。
相对退度：最低20%，最高85%。电源供电：厂家给出的标称值。振动：可忽略。
TIKAoNIKAca-
邻信道泄漏功率比
白动时隙电平控制
连续波
矢量幅度误差
峰值码域误差
时分同步码分多址
测试系统的不确定读
4.2测试设备要求
见附录 A 测试设备要求。
4.3测试模式要求
见附录B测试模式。
4:4测试不确定度
表1是对测试系统不确定度的要求，应该定期对测试系统的不确定度进行评估。表1不确定度要求
测试项目
输出率
频率容限
频游模板
杂散发射
输出互调
设备不确定度
对基站和共存频段，且测盘结果>一60dBm 时：2.0dB对基站和技存频段，且测量结果<一60dBm时：3.0 dB对除此之外频段：
fS2.2GHz: 15dB
2.2GH2 ≤/≤4GHz: 2.0dB
f> 4GHz: 4.0dB
对于频谱发射模板内的交调信：≤2.1dB对于杂散发射频段内的交调信号：在UTRA和共存接收频段：
当测试结果≥-60dBm时，应≤2.0dB当测试结果<一60dBm时，应≤3.0dB在其他频段：
02.2GHz≤f≤4GHz,J≤2.0dB
f>40Hz,应≤4.0dB
2.5%（单码）
注：该不确定度的置信区问为站%4.5测试判决依据
±500Hz
YD/T 1711-2007
不确定度应用的范围
信号产生器的 ACLR 平扰应该小于被测设备10B 以上
信号产生器的ACLR于扰应该小于被设备1dB 以上
信号产生器的ACLR 干扰应该小于基站10dB 以上
潮试结果：12.5双~22.5%
（信号功率：Pmax-3dB～Pmax-30dB）测试结果：—36dB~—30dB（信号功率：Prn-3dB~Pm-30dB)
测试判决依据是考虑测试系统的不确定度不为0时的情况。下面各章的测试项耳给出的是TD-SCDMA系统对下直放站的指标要求，表2给出了测试决标准和指标要求的关系。YD/T 1711-2007
测试项目
最大输山功率
带内波动
频率误差
传输时延
输入/输出电压驻波比
噪声系数
带外增益
频谱发射模板
杂蔽发射
输出丘调
表2测试判决标准（区别于指标要求）指标要求
常规条件：表3
严酷条件：衣4
6.3.1/2/3.2
测试判决标推与指标要求的关系测试划热标准：
指标爱求的上限+UTs
指标要求的下限一Us
测试划法标准：
指杯要求的上限+UTs
标要求的下限一UTs
试判决标准：
指标要求的上限+Urs
指标要求的下限一Urs
测试判决标准=指标要求+Urs
测试划法标准：
指标要求的上限+UTs
指标要求的下限一UIs
测试判决标准=指标要求
测试判认标准一指标要求
测试判决标非=指标要求
测试判决标准=指标要求+UTs
测试判决标准=指标要求+Urs
测试划法标推=括标要求
剩试划法标准一指标要求
测试判法标准=指标要求十Urs
测试判决标准=指标费求一Urs
根据·不同的测试频段依照频谱发射模板和杂散发射的测试判决标准
a：当测试系统的不确定度超(山表1范围内，UTs不能取表中4.6测试方法规定
如果没有其他规定，以下测量方法适用于直放站的工行和下行测量。测试系统连接图为原理图。
尚直放站采用终端芯片提取时钟同步厅式时，测试信号源应采用附录B中规定的测试模式5，点放站应设置在测试模式状态下。
5工作频段
工作频段是指直放站在满足本标准的全部指标要求的情况下的实际工作频率范围，设备可根据需要使用工作频段的全部和部分
本标准适用于下列频段：
2 010~2025MHz;1 880-1 920MHz; 2300~2 400MHz.4
TTIKAONIKAca
6无线指标
6.1标称最大线性输出功率
6.1.1定义
YD/T 1711-2007
标称最大线性输出功率是指直放站所能达到的最大线性输出功率，此最大线性输出功率应满足以下条件：
（a）输入信号为TD-SCDMA信号
(b）增益为最大增益；
（c）满足本标准中所有指标要求;（d）在网络应用中不应超过此功率。6.1.2指标要求
常溢情况下，应在厂家额定功率±2.0B范围内；极限情况下，应在厂家额定功率±2.5B范困内。6.1.3测量方法
（1）按图1所示连接测试系统：（2）当测试直放站下行链路时，设置直放站为正常工作模式下，测试直放站上行链路时，直放站设置为下行关闭行常开状态；
(3）将TD-SCDMA信号发生器分别设置为直放站T作频率范围内的高、、低三个频率点，并按照测试模式1产生调制信号：
（4）设置直放站增益为最大增益：（5）调节TD-SCDMA信号发生器的电平直至直放站的输出功率为设备标称的ASLC起控点回退1dB为标称的最人线性输出功率：
（6）测量直放站输山端时隙功率：（7）对于无线移频直放站应对近端单元和远端单元分别测量。衰减器
合路器
TD-SCDMA
信号发生器】
6.2自动时隙电平控制（ASLC）
6.2.1定义
参考时钟及间步触发
特测直放站
图1测试配
TD-SCDMA
信号分析仪
自动时隙电平控制是指当直放站工作于最大增益且输出为最大功率时，增加任意时隙输入信号电平，直放站对该时隙输山信号电平的控制能力。6.2.2指标要求
YD/T 1711-2007
（1）ASLC 起控响应时闭必须保证单时隙状态下 ASLC 起控,当输入信号逐少增大百至[CdB 时输出功索应保持在厂家额定输出功率+2B变化范围内。（2）当任意一个时隙进入ASLC受控时，其他未进入ASLC控制门限范围的时隙不得受控，并应能随输入时隙电平的变化而变化，其时隙电平变化的每步进误差要求在±1.5dB，10dB变化范围累计误差要求在+2dB：
（3）对不同时隙的ASI.C，起控后，当输入信号增大10B后输山功率应保持在厂家额定输出功率的±2dB变化范用内。
（4）当输入信号超出ASLC起控后10dB，直放站应自动生成过载保护或功率过载告警，当信号恢复正常后，告警消除：
6.2.3测量方法
（1）按图1所示逆接测试系统。（2）设置直放站为正常工作模式；直放站增益为最大。（3）将TD-SCDMA信号发生器设置在直放站工作频率范围内的中心频率点1，并使其按照附录B中的测试模式2产生调制信号。
（4）调整其信号电平数值：使直放站输出功率进入ASLC控制区域直至增加1UdB，观察单时状态下 ASLC起控情况。
（5）将TD-SCDMA信号发生器按照附录B中的测试模式3产生调制信号：（6）选取直放站上下行第一转换点位置，将时隙配置为3:3或2:4，调节TD-SCDMA信号发牛器的电平直至直放站输HTS5或TS2时隙功率为最大输出功率：再以1dB.为步进增加10dB，测量直放站输出TS4和TS5或TS2和TS3时隙功率。计算其变化差值。（7）对于无线移颊直放站应对近端单元和远端单元分别测最。6.3增益
6.3.1最大增益
6.3.1.1定义
最大增益是指直放站在线性工作范围内对输入倍号的最大放大能力。6.3.1.2指标要求
常温情况下，最大增益变化范围应在厂家声明值的3dB之内。极限情况下，最大增益变化范闹应在厂家声明值的±3.5dB之内。6.3.1.3测量方法
（1）按图1所示连接测试系统：（2）设置直放站为正常工作模式下；（3）将TD-SCDMA信号发生器分别设置在直放站工作频率范围内的中心频率点上，J使其按照附录B中的测试模式1产生调制信号：（4）设置直放站增益为最大；
（5）调节TD-SCDMA信号发生器的电平直至直放站的输出功率为最大线性输出功率；（6）测量直放站输出时隙功率，最大增益为直放站输出功率与输入功率的比值；（7）将TD-SCDMA信号发生器的电平降低30dB或至直放站功率开关启动灵敏度+3dB，重复步骤6
TIKAONIKAca-
（8）对亚无线移频直放站应对近端单元和远端单元分别测量。6,3.2增益和时隙增益调节范围
6.3.2.1定义
YD/T 171-2007
增益和时隙增益调节范是指当直放站具有增益可调和增益时隙可调功能时其最大增益与最小增益的差值。
6.3.2.2指标要求
（1）增益调节范用应≥30dB（室外型直放站），或厂家声明值（室内直放站）：（2）吋增益调节范围≥10dB（可选项）。根据工程要求与宏蜂窝基站（施主信源设备）馈线连接的直效站应具有时隙增益调节功能。6.3:2.3测量方法
（1）按图1所示连接测试系统：（2）设置育放站为正常T作模式下：（3）将TD-SCDMA信号发生器设置为直放站工作频率范围内的中心频率，并使其按照附录B中的测试模式1产生调制信号；
（4）设置直放站增益为最大：
（5）调节TD-SCDMA信号发生器的电平直至直放站的输出功率为最大线性输出功率：（6）测量直放站输出功率，最大增益为直放站输出功率与输入功率的差值：（7）设置直放站增益为最小：
（8）测量直放站输出功率，最小增益为直放站输出功率与输入功率的差值：（9）增益谢节范围为最大增益与最小增益的差值：（10）当测试时隙增益调节范围时，设置直放站除上行守频信号外的任意时隙增益数值按步骤（4）至步骤（9）避行测试：
（11）对于无线移频直放站应对近端单元和远端单元分别测量。6.3.3增益或时障增益调节步长及误差6,3.3.1 定义
增益或时隙增益调节步长是指直放站最小的增益调节革。增益调节步长误差是指实际增益调节步长与标称培益调节出长的差值。
6.3.3.2指标要求
（1）增益调节步长≤2dB；增益调节步长误差为≤±IdB/步长在0~10B 范闹内总误差≤±ldB：10~20dB范围内总误差≤±1dB：在大于20dB范围内总误差≤±1.5dB。(2)时隙增益节步长1dB：增益调节步长误差为≤±ldB/步长；在0~10dB 范围内总误差≤+ldB（可选项)。
6.3.3.3测量方法
（1）按图1所示连接测试系统。（2）设置直效站为正常T作模式下。（3）将TD-SCDMA信发生器设置为该直放站工作频率范围内的中心频率，并使其按照测试模式7
YD/T 1711-2007
」产生调制信号。
【4）设置直站增益为最大。
（5）调节TD-SCDMA信号发生器的电平直至直放站的输出动率为最大线性输出功率。（6）测量直放站输出功率。
（7）以调节步长降低直放站的增益，测量直放站每下降一步长时的输l功率非记录，直至直放站增益为最小。
（8）增益调节步长误差为直放站每下降步长时的输出功率与在下降这一少长之前时的输出功率之差。在0~10dB范围内；10~20dB范围内和大于20dB范围内输出功率总误差。（9）当测试时隙增益调节步长及误差时，以IB步长为进，调节降低直放站的每一时隙的增益，测量直放站每下降一步长时的时隙输出功率并记录，至直放站时隙增益减低为10dB以上。（10）时隙增益谢节步长误差为直放站每下降一步长时的愉出功率与在下降这一步长之前时的输出功率之差以及在0-10dB范围内输出功率总误差，（11）对无线移频直放站应对近端单元和远端单元分别量，6.4频率误差及频率步进值
6.4.1概述
频率误差是指放站在T作频带范围内TID-SCDMA输山！诚带信号的题率与输入频率的偏差。频率步进值指百放站在工作频带范围内中心频率改变的频率问隔（不含究带直放站)。6.4.2指标要求
频率误差应小于等于±0.05ppm。频率步进值为200±10kHz。6.4.3测量方法
（1）按图1所示连接测试系统：（2）设置直放站为止常工作模式的最大增益状态：（3）将信号发尘器设置为直放站工作频率范用内的高、十、低三个工作频率点上，诈使其按照附录B中的测试模式4产生TD-SCDMA调制信号：（4）节TD-SCDMA信号发生器的电平直至直放站的输出功率为最大线性输出功率：（5）在输山端测分别量高、中、低三个频点的频率偏举值：（6）以200kHz为步进值，同步的谢整信号源和直效站.工作载波频率信道进行验证。6.5调制准确度
6.5.1失量幅度误差（EVM）
6.5.1.1 定义
矢量幅度误差是指理论波形与接收到的实际波形之差，是平均误差矢量信号功率与平均参考信号功率之比的均方根值。
6.5.1.2指标要求免费标准下载网bzxz
无线鹅合直放站：EVM要求为≤6.0%。与施生信源设备直接耦合直放站：EVM要求为≤4.0%（非级联）。6.5.1.3测量方法
（1）按图1所示连接测试系统
TTIKAONIKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国通信行业标准
YD/T 1711-2007
2GHZTD-SCDMA数字蜂窝移动通信网直放站技术要求和测试方法
Technical Specifications and Testing Methodsfor Repeater of2GHz TD-SCDMA Digital Cellular Mobile Communication Network2007-09-29 发布
2008-01-01实施
中华人民共和国信息产业部发布前膏·
规范性引用文件
定义和缩略语
测量条件
工作频段·
无线指标
标称最大线性输出功率，
自动时隙电平控制（ASLC）
频率误差及频率步进值
调制准确度·
带内波动…
带外抑制··
传输时延·
电压驻波比·
噪声系数
邻道滞漏功率比（ACLR）
输出调
直放站功放同步动态范围及门限调整范围直效站开关时问准确度.
直放站功率开关抗外界干扰能力…6.17
6.18直放站时隙调节能力.
收发隔离度
6.20直放站功放开关同步稳定性·…？直放站功放开关同步控制功能·8操作维护功能
查询功能·
故障管理功能·
控制功能
系统安全管理功能
TKAONIKAa
YD/T 1711-2007
YD/T 1711-2007
8.5设备基本信息·
8.6定位信息采集（可选）
9环境试验·
9.1工作环境要求
9.2指标要求·
9.3测试方法·
10安全要求
接地导体电阻和连接电阻
10.2抗电强度
10.3接触电流
电源适应性
12电磁兼容要求·
附录A（规范性附录）
附录B（规范性附录）
参考文献
测试设备要求
常规测试模式
本标雅是直放站系列标准之…，该系列标准的名称及结构如下：1.2GHzTD-SCDMA数字蜂窝移动通信网直放站技术要求及测试方法2.2GHzWCDMA数字蜂离移动通信网直放站技术要求及测试方法3、2GHz.cdma2000数字蜂窝格动通信网直放站技术要求及测试方法随着技术的发展，还将制订后续的相关标推。本标准的附录A和附录B为规范性附录。本标准出中国通信标准化协会提出并归口YD/T 1711-2007
本标准起草单位：信息产业部电信研究院、大唐电信科技产业集团、国家无线电监测中心、中国移动通信集团公司、京信通信系统（中国）有限公司、武汉邮电科学研究院、福建邮科通信技术有限公司，深圳市领先技术有限公司、浙江三维通信股份有限公司、北京汉铭信通科技有限公司、中国普天信息产业集团公司、中兴通讯股份有限公司、重庆重邮信科股份有限公司本标准工要起草人：秦岩、李莉莉、张秩惟、魏哲、李凤、王文检、丁海煜、郑全战、黄涛、陈志阳
kANKAca
1范围
2GHzTD-SCDMA数字蜂离移动通信网直放站技术要求和测试方法
YD/T 1711-2007
本标准规定了2GHzTD-SCDMA数字蜂贫移动通信网直放站的无线指标，操作维护，环境试验等技术要求和测试方法
本标准适用于2GHzTD-SCDMA数字蜂贫移动通信网中各类直放站设备及内、室外分布系统中.的放大器。对于尚制式其他类型放人器也可参考本标准。2规范性引用文件
下列文件中的条款通过木标准的引用而成为本标推的条款。凡是注H期的引用文件，其随后所有的修改单（不包括勘误的内穿）或修订版均不适用丁本标推：然而，鼓励根据本标准达成协议的各方研究足否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4943信息技术设备的安全
3GPPTS25.113基站和直放站电磁兼容要求3定义和缩略语
下列定义和缩略语适用于本标准。3.1定义
3.1.1TD-SCDMA直放站
用丁TD-SCDMA移动通信网的全双L、线性射频中继放大设备，包括无线宽带直放站、无线选频直放站，光纤直放站、无线移频直放站和TD-SCDMA室内分布系统中的上机、分机（十线放大器）等，3.1.2宽带直放站
是指在TD-SCDMA频段的全部或部分赖段内所有TD-SCDMA指配裁波工作的直放站3.1.3选频直放站
是指在TD-SCDMA频段的全部或部分颊段内选择·个或多个TD-SCDMA指配载波工作的直放站。3.1.4光纤直放站
是指借助光纤进行信号传输的直放站。3.1.5无线移频直放站
是指将指配工作频率转换为特定中继频率进行传输的直站。3.1.6室内分布系统
通过主机、功分器、耦合器、工线放大器、光电转换模块、室内天线、馈线等将信号分布到建筑物、地下室等各个角格的系统：
3.1.7主机
是指用在室内分布系统中用于给多个干线放大器馈送希望信号的具有对分布系统中设备监控能力的1
YD/T 1711-2007
施主直放站。
3.1.8于线放大器
通过传输线路（缆或者光缆）直接与施主信源设备相接获得言号，予以放大再发射至一个室内或室外覆盖区域的继放大器。
3.1.9上行链路
是指由移动台到基站的链路。
3.1.10下行链路
是指由基站到移动台的链路。
3.1.11Linmax
是指直放站在最大增益条件下输出功为最大时的线性输入电平，单位为dBm3.1.12 Loutrmax
直效站的最大线性输出功率,单位为dBm。3.1.13Gmax
直放站的最大增益。
3.1.14室内型直放站
是指应用于室内环境的直放站
3.1.15室外型直放站
是指应用于室外环境的放站。
3.1.16正常工作模式
是指直放站功放开关同步触发后，上下行交替工作的实际运行状态。3.2缩略语
TD-SCDMA
4测量条件
常规测试
Adjacent Channel Leakage RatioAutomutic Slot Level ControlContinuous Wave
Error Vector Magnitude
Peak Code Domain Error
TimeDivision-Synchronized CodeDivision MultiAccessUncertainty of Test Systen
除特殊规定外，所有测试应在下列条件的在任意合情况下测量：人气压：最低86kPa，最高106kPa温度：最低15℃，最高30℃。
相对退度：最低20%，最高85%。电源供电：厂家给出的标称值。振动：可忽略。
TIKAoNIKAca-
邻信道泄漏功率比
白动时隙电平控制
连续波
矢量幅度误差
峰值码域误差
时分同步码分多址
测试系统的不确定读
4.2测试设备要求
见附录 A 测试设备要求。
4.3测试模式要求
见附录B测试模式。
4:4测试不确定度
表1是对测试系统不确定度的要求，应该定期对测试系统的不确定度进行评估。表1不确定度要求
测试项目
输出率
频率容限
频游模板
杂散发射
输出互调
设备不确定度
对基站和共存频段，且测盘结果>一60dBm 时：2.0dB对基站和技存频段，且测量结果<一60dBm时：3.0 dB对除此之外频段：
fS2.2GHz: 15dB
2.2GH2 ≤/≤4GHz: 2.0dB
f> 4GHz: 4.0dB
对于频谱发射模板内的交调信：≤2.1dB对于杂散发射频段内的交调信号：在UTRA和共存接收频段：
当测试结果≥-60dBm时，应≤2.0dB当测试结果<一60dBm时，应≤3.0dB在其他频段：
0
f>40Hz,应≤4.0dB
2.5%（单码）
注：该不确定度的置信区问为站%4.5测试判决依据
±500Hz
YD/T 1711-2007
不确定度应用的范围
信号产生器的 ACLR 平扰应该小于被测设备10B 以上
信号产生器的ACLR于扰应该小于被设备1dB 以上
信号产生器的ACLR 干扰应该小于基站10dB 以上
潮试结果：12.5双~22.5%
（信号功率：Pmax-3dB～Pmax-30dB）测试结果：—36dB~—30dB（信号功率：Prn-3dB~Pm-30dB)
测试判决依据是考虑测试系统的不确定度不为0时的情况。下面各章的测试项耳给出的是TD-SCDMA系统对下直放站的指标要求，表2给出了测试决标准和指标要求的关系。YD/T 1711-2007
测试项目
最大输山功率
带内波动
频率误差
传输时延
输入/输出电压驻波比
噪声系数
带外增益
频谱发射模板
杂蔽发射
输出丘调
表2测试判决标准（区别于指标要求）指标要求
常规条件：表3
严酷条件：衣4
6.3.1/2/3.2
测试判决标推与指标要求的关系测试划热标准：
指标爱求的上限+UTs
指标要求的下限一Us
测试划法标准：
指杯要求的上限+UTs
标要求的下限一UTs
试判决标准：
指标要求的上限+Urs
指标要求的下限一Urs
测试判决标准=指标要求+Urs
测试划法标准：
指标要求的上限+UTs
指标要求的下限一UIs
测试判决标准=指标要求
测试判认标准一指标要求
测试判决标非=指标要求
测试判决标准=指标要求+UTs
测试判决标准=指标要求+Urs
测试划法标推=括标要求
剩试划法标准一指标要求
测试判法标准=指标要求十Urs
测试判决标准=指标费求一Urs
根据·不同的测试频段依照频谱发射模板和杂散发射的测试判决标准
a：当测试系统的不确定度超(山表1范围内，UTs不能取表中4.6测试方法规定
如果没有其他规定，以下测量方法适用于直放站的工行和下行测量。测试系统连接图为原理图。
尚直放站采用终端芯片提取时钟同步厅式时，测试信号源应采用附录B中规定的测试模式5，点放站应设置在测试模式状态下。
5工作频段
工作频段是指直放站在满足本标准的全部指标要求的情况下的实际工作频率范围，设备可根据需要使用工作频段的全部和部分
本标准适用于下列频段：
2 010~2025MHz;1 880-1 920MHz; 2300~2 400MHz.4
TTIKAONIKAca
6无线指标
6.1标称最大线性输出功率
6.1.1定义
YD/T 1711-2007
标称最大线性输出功率是指直放站所能达到的最大线性输出功率，此最大线性输出功率应满足以下条件：
（a）输入信号为TD-SCDMA信号
(b）增益为最大增益；
（c）满足本标准中所有指标要求;（d）在网络应用中不应超过此功率。6.1.2指标要求
常溢情况下，应在厂家额定功率±2.0B范围内；极限情况下，应在厂家额定功率±2.5B范困内。6.1.3测量方法
（1）按图1所示连接测试系统：（2）当测试直放站下行链路时，设置直放站为正常工作模式下，测试直放站上行链路时，直放站设置为下行关闭行常开状态；
(3）将TD-SCDMA信号发生器分别设置为直放站T作频率范围内的高、、低三个频率点，并按照测试模式1产生调制信号：
（4）设置直放站增益为最大增益：（5）调节TD-SCDMA信号发生器的电平直至直放站的输出功率为设备标称的ASLC起控点回退1dB为标称的最人线性输出功率：
（6）测量直放站输山端时隙功率：（7）对于无线移频直放站应对近端单元和远端单元分别测量。衰减器
合路器
TD-SCDMA
信号发生器】
6.2自动时隙电平控制（ASLC）
6.2.1定义
参考时钟及间步触发
特测直放站
图1测试配
TD-SCDMA
信号分析仪
自动时隙电平控制是指当直放站工作于最大增益且输出为最大功率时，增加任意时隙输入信号电平，直放站对该时隙输山信号电平的控制能力。6.2.2指标要求
YD/T 1711-2007
（1）ASLC 起控响应时闭必须保证单时隙状态下 ASLC 起控,当输入信号逐少增大百至[CdB 时输出功索应保持在厂家额定输出功率+2B变化范围内。（2）当任意一个时隙进入ASLC受控时，其他未进入ASLC控制门限范围的时隙不得受控，并应能随输入时隙电平的变化而变化，其时隙电平变化的每步进误差要求在±1.5dB，10dB变化范围累计误差要求在+2dB：
（3）对不同时隙的ASI.C，起控后，当输入信号增大10B后输山功率应保持在厂家额定输出功率的±2dB变化范用内。
（4）当输入信号超出ASLC起控后10dB，直放站应自动生成过载保护或功率过载告警，当信号恢复正常后，告警消除：
6.2.3测量方法
（1）按图1所示逆接测试系统。（2）设置直放站为正常工作模式；直放站增益为最大。（3）将TD-SCDMA信号发生器设置在直放站工作频率范围内的中心频率点1，并使其按照附录B中的测试模式2产生调制信号。
（4）调整其信号电平数值：使直放站输出功率进入ASLC控制区域直至增加1UdB，观察单时状态下 ASLC起控情况。
（5）将TD-SCDMA信号发生器按照附录B中的测试模式3产生调制信号：（6）选取直放站上下行第一转换点位置，将时隙配置为3:3或2:4，调节TD-SCDMA信号发牛器的电平直至直放站输HTS5或TS2时隙功率为最大输出功率：再以1dB.为步进增加10dB，测量直放站输出TS4和TS5或TS2和TS3时隙功率。计算其变化差值。（7）对于无线移颊直放站应对近端单元和远端单元分别测最。6.3增益
6.3.1最大增益
6.3.1.1定义
最大增益是指直放站在线性工作范围内对输入倍号的最大放大能力。6.3.1.2指标要求
常温情况下，最大增益变化范围应在厂家声明值的3dB之内。极限情况下，最大增益变化范闹应在厂家声明值的±3.5dB之内。6.3.1.3测量方法
（1）按图1所示连接测试系统：（2）设置直放站为正常工作模式下；（3）将TD-SCDMA信号发生器分别设置在直放站工作频率范围内的中心频率点上，J使其按照附录B中的测试模式1产生调制信号：（4）设置直放站增益为最大；
（5）调节TD-SCDMA信号发生器的电平直至直放站的输出功率为最大线性输出功率；（6）测量直放站输出时隙功率，最大增益为直放站输出功率与输入功率的比值；（7）将TD-SCDMA信号发生器的电平降低30dB或至直放站功率开关启动灵敏度+3dB，重复步骤6
TIKAONIKAca-
（8）对亚无线移频直放站应对近端单元和远端单元分别测量。6,3.2增益和时隙增益调节范围
6.3.2.1定义
YD/T 171-2007
增益和时隙增益调节范是指当直放站具有增益可调和增益时隙可调功能时其最大增益与最小增益的差值。
6.3.2.2指标要求
（1）增益调节范用应≥30dB（室外型直放站），或厂家声明值（室内直放站）：（2）吋增益调节范围≥10dB（可选项）。根据工程要求与宏蜂窝基站（施主信源设备）馈线连接的直效站应具有时隙增益调节功能。6.3:2.3测量方法
（1）按图1所示连接测试系统：（2）设置育放站为正常T作模式下：（3）将TD-SCDMA信号发生器设置为直放站工作频率范围内的中心频率，并使其按照附录B中的测试模式1产生调制信号；
（4）设置直放站增益为最大：
（5）调节TD-SCDMA信号发生器的电平直至直放站的输出功率为最大线性输出功率：（6）测量直放站输出功率，最大增益为直放站输出功率与输入功率的差值：（7）设置直放站增益为最小：
（8）测量直放站输出功率，最小增益为直放站输出功率与输入功率的差值：（9）增益谢节范围为最大增益与最小增益的差值：（10）当测试时隙增益调节范围时，设置直放站除上行守频信号外的任意时隙增益数值按步骤（4）至步骤（9）避行测试：
（11）对于无线移频直放站应对近端单元和远端单元分别测量。6.3.3增益或时障增益调节步长及误差6,3.3.1 定义
增益或时隙增益调节步长是指直放站最小的增益调节革。增益调节步长误差是指实际增益调节步长与标称培益调节出长的差值。
6.3.3.2指标要求
（1）增益调节步长≤2dB；增益调节步长误差为≤±IdB/步长在0~10B 范闹内总误差≤±ldB：10~20dB范围内总误差≤±1dB：在大于20dB范围内总误差≤±1.5dB。(2)时隙增益节步长1dB：增益调节步长误差为≤±ldB/步长；在0~10dB 范围内总误差≤+ldB（可选项)。
6.3.3.3测量方法
（1）按图1所示连接测试系统。（2）设置直效站为正常T作模式下。（3）将TD-SCDMA信发生器设置为该直放站工作频率范围内的中心频率，并使其按照测试模式7
YD/T 1711-2007
」产生调制信号。
【4）设置直站增益为最大。
（5）调节TD-SCDMA信号发生器的电平直至直放站的输出动率为最大线性输出功率。（6）测量直放站输出功率。
（7）以调节步长降低直放站的增益，测量直放站每下降一步长时的输l功率非记录，直至直放站增益为最小。
（8）增益调节步长误差为直放站每下降步长时的输出功率与在下降这一少长之前时的输出功率之差。在0~10dB范围内；10~20dB范围内和大于20dB范围内输出功率总误差。（9）当测试时隙增益调节步长及误差时，以IB步长为进，调节降低直放站的每一时隙的增益，测量直放站每下降一步长时的时隙输出功率并记录，至直放站时隙增益减低为10dB以上。（10）时隙增益谢节步长误差为直放站每下降一步长时的愉出功率与在下降这一步长之前时的输出功率之差以及在0-10dB范围内输出功率总误差，（11）对无线移频直放站应对近端单元和远端单元分别量，6.4频率误差及频率步进值
6.4.1概述
频率误差是指放站在T作频带范围内TID-SCDMA输山！诚带信号的题率与输入频率的偏差。频率步进值指百放站在工作频带范围内中心频率改变的频率问隔（不含究带直放站)。6.4.2指标要求
频率误差应小于等于±0.05ppm。频率步进值为200±10kHz。6.4.3测量方法
（1）按图1所示连接测试系统：（2）设置直放站为止常工作模式的最大增益状态：（3）将信号发尘器设置为直放站工作频率范用内的高、十、低三个工作频率点上，诈使其按照附录B中的测试模式4产生TD-SCDMA调制信号：（4）节TD-SCDMA信号发生器的电平直至直放站的输出功率为最大线性输出功率：（5）在输山端测分别量高、中、低三个频点的频率偏举值：（6）以200kHz为步进值，同步的谢整信号源和直效站.工作载波频率信道进行验证。6.5调制准确度
6.5.1失量幅度误差（EVM）
6.5.1.1 定义
矢量幅度误差是指理论波形与接收到的实际波形之差，是平均误差矢量信号功率与平均参考信号功率之比的均方根值。
6.5.1.2指标要求免费标准下载网bzxz
无线鹅合直放站：EVM要求为≤6.0%。与施生信源设备直接耦合直放站：EVM要求为≤4.0%（非级联）。6.5.1.3测量方法
（1）按图1所示连接测试系统
TTIKAONIKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
