YD/T 1718-2007
基本信息
标准号： YD/T 1718-2007
中文名称：点对点网间多媒体消息业务和协议的测试方法
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：3368861
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 1718-2007.Testing Methods for Service and Protocol in Peer to Peer Multimedia Messaging Service Interworking.
1范围
YD/T 1718规定了不同运营商之间点对点多媒体消息业务和协议的测试方法和测试过程，是进行多媒体消息业务互通测试的依据。
YD/T 1718适用于不同运营商网间(包括移动网和移动网间、移动网和固定网间、固定网和固定网间)点对点多媒体消息业务和协议的互通测试。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
YD/T 1604-2007点对点多媒体消息业务网间互通技术要求
YD/T 1605-2007点对点多媒体消息业务网间互通协议要求
3缩略语
下列缩略语适用于本标准。
IWGW Interworking Gateway 互联网关
MM Multimedia Messaging 多媒体消息
MMS Multimedia Messaging Service 多媒体消息业务
MMSC Multimedia Messaging Service Center 多媒体消息业务中心
WAP Wireless Application Protocol 无线应用协议
4测试环境
本标准适用于现网环境下进行测试，在现网环境下测试有困难的测试项目可以在实验室环境下进行测试。
4.1测试结构
测试结构如图1和图2所示。
1范围
YD/T 1718规定了不同运营商之间点对点多媒体消息业务和协议的测试方法和测试过程，是进行多媒体消息业务互通测试的依据。
YD/T 1718适用于不同运营商网间(包括移动网和移动网间、移动网和固定网间、固定网和固定网间)点对点多媒体消息业务和协议的互通测试。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
YD/T 1604-2007点对点多媒体消息业务网间互通技术要求
YD/T 1605-2007点对点多媒体消息业务网间互通协议要求
3缩略语
下列缩略语适用于本标准。
IWGW Interworking Gateway 互联网关
MM Multimedia Messaging 多媒体消息
MMS Multimedia Messaging Service 多媒体消息业务
MMSC Multimedia Messaging Service Center 多媒体消息业务中心
WAP Wireless Application Protocol 无线应用协议
4测试环境
本标准适用于现网环境下进行测试，在现网环境下测试有困难的测试项目可以在实验室环境下进行测试。
4.1测试结构
测试结构如图1和图2所示。
标准图片预览
标准内容

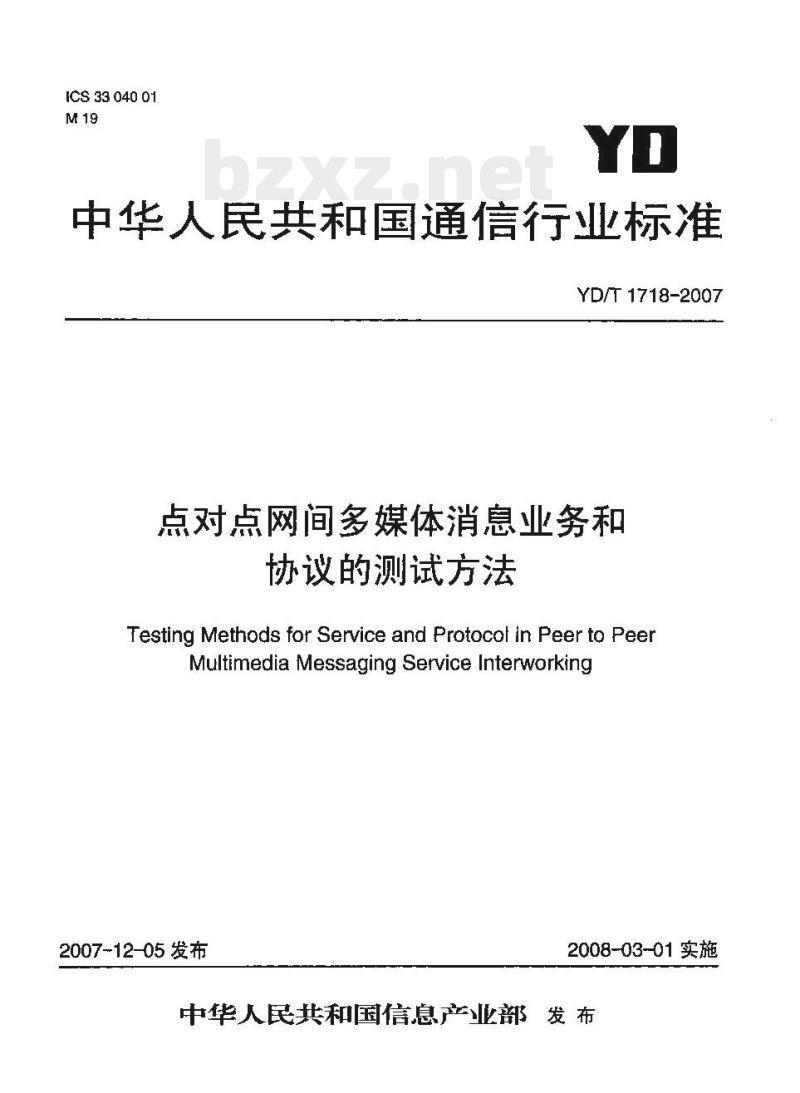

ICS3304001
中华人民共和国通信行业标准
YD/T1718-2007
点对点网间多媒体消息业务和
协议的测试方法
Testing Methods for Service and Protocol in Peer to PeerMultimedia Messaging Service Interworking2007-12-05发布
2008-03-01实施
中华人民共和国信息产业部发布前

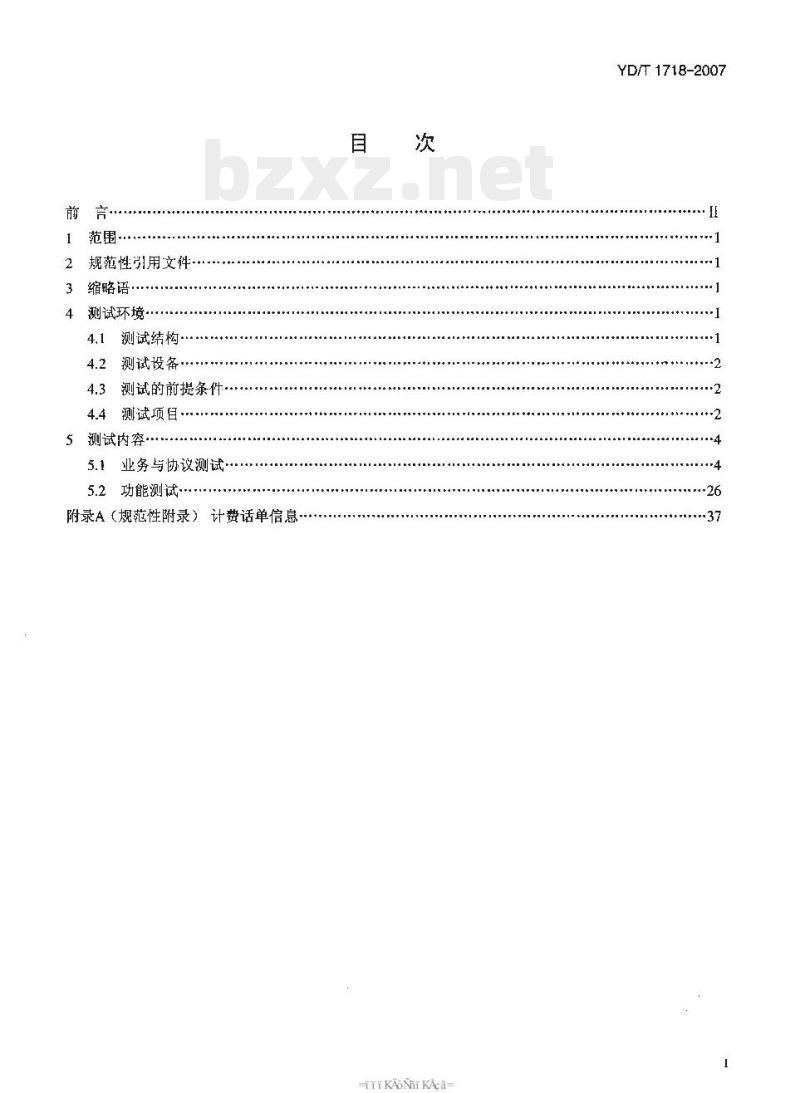

规范性引用文件-
缩略语
测试环境
测试结构
测试设备
测试的前提条件
4.4测试项目
5测试内容·
5.1业务与协议测试·
5.2功能测试
附录A（规范性附录）计费话单信息·目
TKAONKAca
YD/T1718-2007
YD/T1718-2007

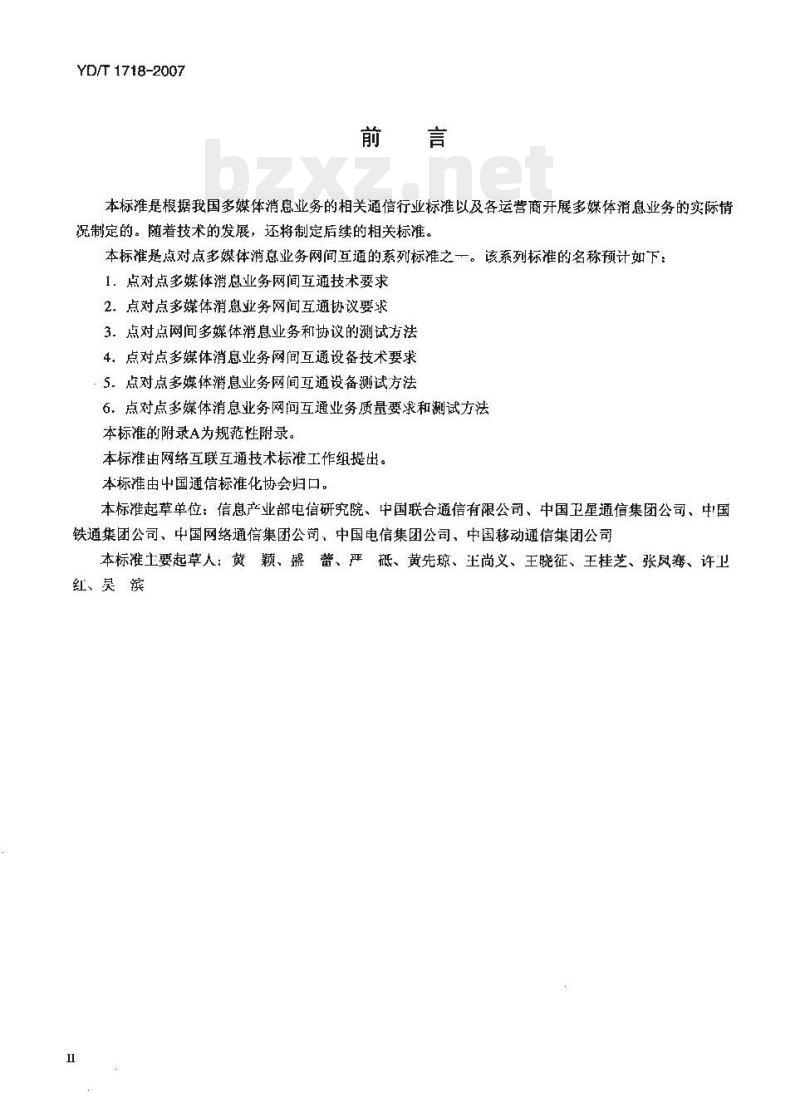

本标准是根据我国多媒体消息业务的相关通信行业标准以及各运营商开展多媒体消息业务的实际情况制定的。随着技术的发展，还将制定后续的相关标准。本标准是点对点多媒体消息业务网间互通的系列标准之一。该系列标准的名称预计如下：1.点对点多媒体消息业务网间互通技术要求2.点对点多媒体消息业务网间互通协议要求3.点对点网间多媒体消息业务和协议的测试方法4.点对点多媒体消息业务网间互通设备技术要求5.点对点多媒体消息业务网间互通设备测试方法6。点对点多媒体消息业务网间互通业务质量要求和测试方法本标准的附录A为规范性附录。
本标准由网络互联互通技术标准工作组提出。本标准由中国通信标准化协会归口。本标准起草单位：信息产业部电信研究院、中国联合通信有限公司、中国卫星通信集团公司、中国铁通集团公司、中国网络通信集团公司、中国电信集团公司、中国移动通信集团公司本标准土要起草人：黄颖、盛蕾、严砥、黄先琼、主尚义、王晓征、王挂芝、张风赛、许卫红、吴滨

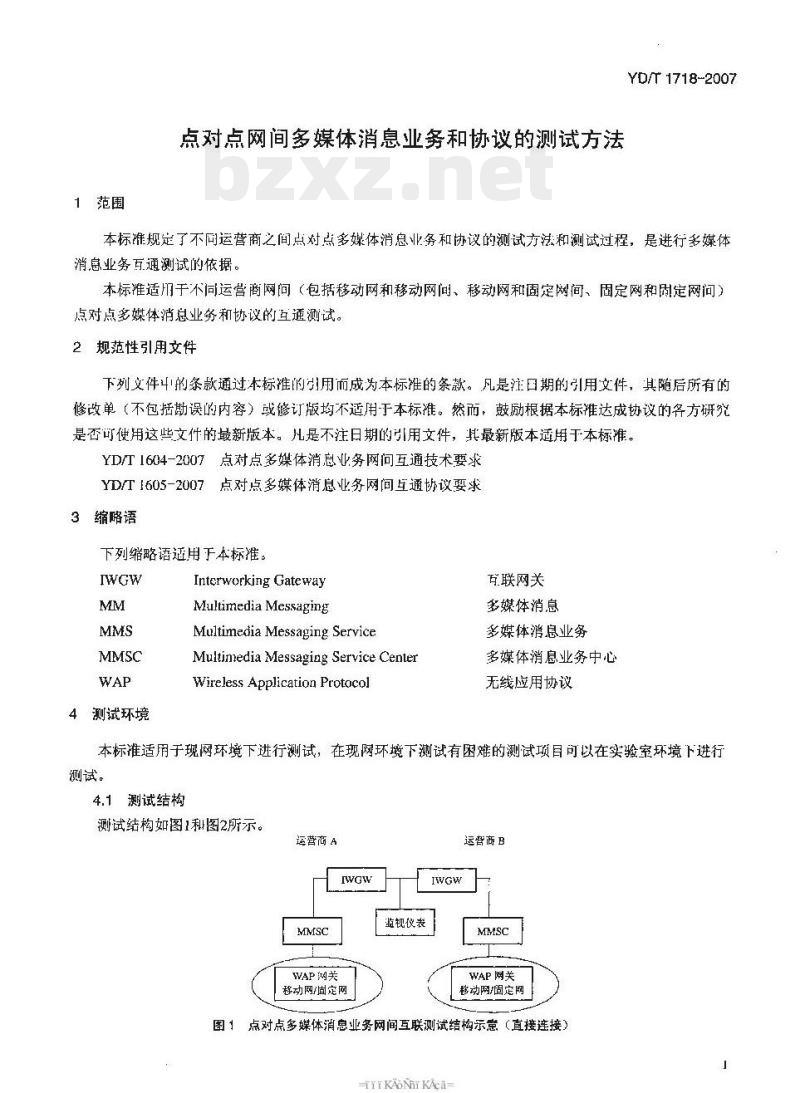

1范围
点对点网间多媒体消息业务和协议的测试方法YD/T 1718-2007
本标准规定了不同运营商之间点对点多媒体消息业务和协议的测试方法和测试过程，是进行多媒体消息业务百通测试的依据。
本标准适用于不同运营商网问（包括移动网和移动网间、移动网和固定网间、固定网和围定网问）点对点多媒体消息业务和协议的互通测试。2规范性引用文件
下列文件4的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T1604-2007点对点多媒体消息业务网问互通技术要求YD/T 1605-2007
点对点多媒体消息业务网间互通协议要求3缩略语
下列缩略语适用于本标准。
4测试环境
InterworkingGateway
Multimedia Messaging
Multimedia Messaging ServiceMultinedia Messaging Service CenierWirelessApplicationProtocol
互联网关
多媒体消息
多媒体消息业务
多媒体消息业务中心
无线应用协议
本标准适用于现网环境下进行测试，在现网环境下测试有困难的测试项目可以在实验室环境下进行测试。
4.1测试结构
测试结构如图1利图2所示。
运营商A
WAP网关
移动网/固定网
运誓商B
监视仪表
WAP网关
移动网/固定网
图1点对点多媒体消息业务网间互联测试结构示意（直接连接）YKAONKAca
YD/T 1718-2007
4.2测试设备
运营商A
WAP网关
移动网/固定网
第三方
五联网关
运营商B
WAP网关
移动网/固定网

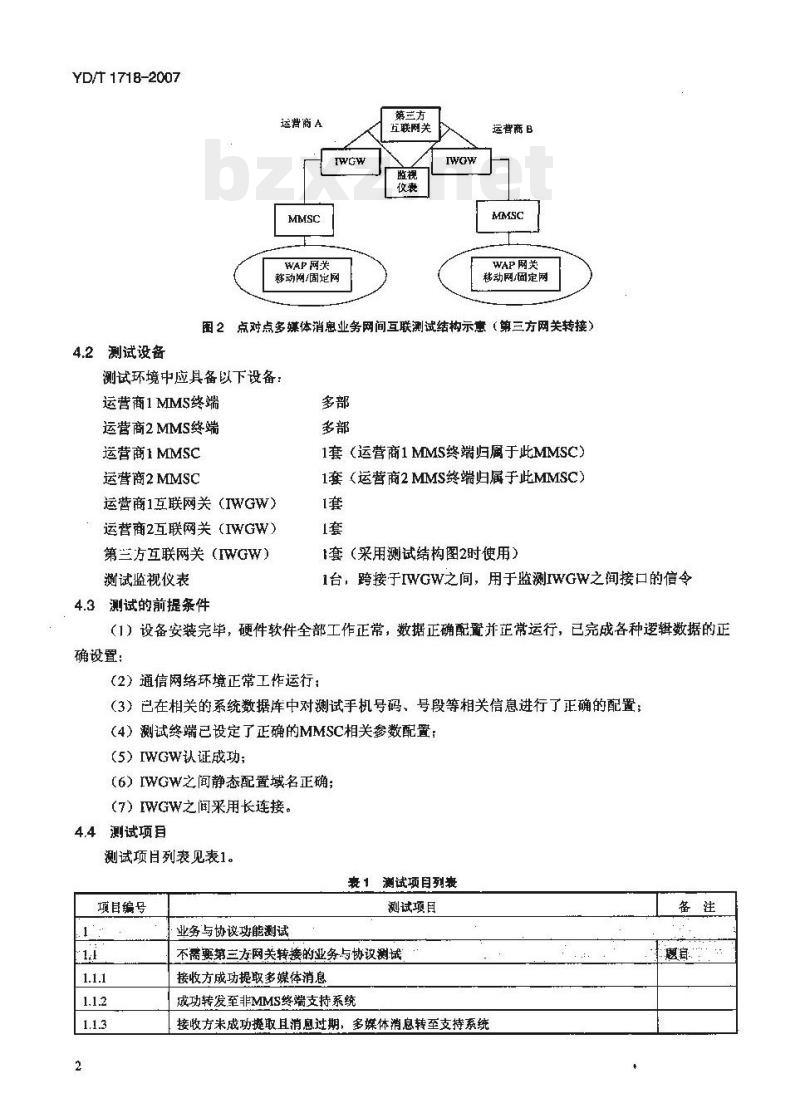

图2点对点多媒体消息业务网间互联测试结构示惠（第三方网关转接）测试环境中应具备以下设备：
运营商1MMS终端
运营商2MMS终端
运营商1MMSC
运营商2MMSC
运营商1互联网关（IWGW）
运营商2互联网关（IWGW）
第兰方互联网关（IWGW）
测试监视仪表
4.3测试的前提条件
1套（运营商1MMS终端归属于此MMSC）1套（运营商2MMS终端归属于此MMSC）1套
1套（采用测试结构图2时使用）1台，跨接于IWGW之间，用于监测IWGW之间接口的信令（1）设备安装完毕，硬件软件全部工作正常，数据正确配置并芷常运行，已完成各种逻辑数据的正确设置：
（2）通信网络环境正常工作运行：（3）已在相关的系统数据库中对测试手机号码、号段等相关信息进行了正确的配置；（4）测试终端已设定了正确的MMSC相关参数配置：（5）IWGW认证成功；
（6）IWGW之间静态配置域名正确；（7）IWGW之间采用长连接。
4.4测试项目
测试项目列表见表1。
表 1 测试项目列表
项目编号
业务与协议功能测试
测试项目
不需要第三方网关转接的业务与协测域接收方成功提取多媒体消息
成功转发至非MIMS终端支持系统接收方未成功捷取且消息过期，多媒体消息转至支持系统备注
项目编号
表1（续）
測试项目
接收方未成功提取且消息过期，返回状态为\Expired的递送报告接收方拒绝接收多媒体消息
系统把绝接收多媒体消息
递送报告
发送方请求送报告，接收方不拒绝发送递送报告发送方请求递送报告，接收方推绝发送递送报告发送方未请求递送报告，接收方允许发送递送报告发送方未请求递送报告，接收方拒绝发送递送报告发送方求阅读报告
需要第三方网关转接的业务与协议测试接收方成功提取多媒体消息
成功转发至非MMS终端支持系统
接收方末成功提取且消息过期，多媒体消息转至支持系统接收方未成功提取月消息过期，返回状态为\Expired\的递送报告接收方拒绝接收多媒体消息
系统拒绝接收多媒体消息
递送报告
发送方请求递送报告，接收方不拒绝发送递送报告发送方请求递送报告，接收方抑绝发送递送报告发送方未请求递送报告，接收方允许发送递送报告发送方未请求递送报告，按收方拒绝发送递送报告发送方请求阅读报告
功能测试
MM格式测试
对文本格式的支持功能
对图片格式的支持功能
对音频格式的支持功能
对视频格式的支持功能
对组合格式的支持功能
对终端格式不兼容的处理
号段配置功能
多媒体消息的转发和缓存功能
递送报告的转发和缓存功能
拦截功能
路由功能
群发功能测试
IKAONKAca-
YD/T 1718-2007
YD/T 1718-2007
5测试内容
5.1业务与协议测试
5,1.1不需要第三方网关转接的业务与协测试5.1.1.1接收方成功提取多媒体消息测试编号：5.1.1.1
目：业务与协议测试
分项目：接收方成功提取多媒体消息测试目的：
双方在IWGW直接相连的情说下能够正确发送和接收多媒体消息预置条件：
1.MMSC、WAP网关、[WGW及下层承载网络工作正常：2、终端1为运营商A网内MMSC注册用户，终端2为运营商B网内MMSC注册用户：3．终端1和终端2均设置为请求和允许递送报告测试步骤：
1．终端1往终端之发送一条文本、声音和图片的组合多媒体消息；2．终端2下载该多媒体消息；
3，在监视仪表上检查发送方IWGW向接收方IWGW发送的MM4_Forwad.REQ中Readreply、MessageID、Sender address、Recipient(s)address、Delivery report字段值;4．在监视仪表上检查接收方IWGW向发送方IWGW发送的MM4_Forwad，RES中MessageID、ReguestStatus字段值：
5、在监视仪表上检查接收方IWGW向发送方IWGW发送的MM4_Delivery_report.REQ中Message ID、MM Status、 Forward to Originator UASender address、Recipient addrcss字段值:6.在监视仪表.上检查发送方IWGW向接收方IWGW发送的MM4_Delivery_report.RESMessagcID、ReguestStatus字段值：
7．检查终端1是否收到递送报告；8.通过操作维护终端检查IWGW计费信息；9，终端2为发送方，终端1为接收方，重复步骤1~8预期结果：
1、该文本、声音和图片的组合多媒体消息成功到达接收方MIMSC2.接收终端能正常显示播放消息的多媒体内容；3.MM4_Forwad.REQ中Read reply字段值置为\NO\, Message ID, Sender address,Recipient(s) address填写正确，Deliveryreport字段值为“YES”4. MM4_Forwad, RES中Message ID 与MM4_Forwad.REQ中Message D一致， Request Status字段值为“OK”
5.MM4_Delivery_repor.REQ中MM Status字段值为“Retrieved”，Forward to Originator UA填写为“Yes”，Message ID、Sender address、Recipient address填写E确；6. MM4_ Delivery_report. RES中Message ID与MM4_ Delivery_report.REQ中Message ID-致, RequestStatus字段值为“oK
7.WGW根据递送报告触发计费话单，能够产生正确的计费信息记录，其应包含的信息参见附录A，其中多媒体消息发送状态为Retrieved：8．发送终端能够接收到信息发送成功的递送报告5.1.1.2成功转发至非MMS终端支持系统测试编号：5.1.1.2
目：业务和协议测试
分项目：成功转发到非MMS终端支持系统测试目的：
YD/T 1718-2007
检验从运营商A网内MMS终端1发送多媒体消息至运营商B网内非MMS终端2成功转发到非MMS终端支持系统的处理
预置条件：
1、MMSC，WAP网关，IWGW及下层承载网络T作正常，2.终端1、终端2分别为运营商A网内MMSC注册用户和非MMS终端，终端3、终端4分别为运营商B网内MMSC注册用户和非MMS终端：
3．终端1和终端3均设置为请求递送报告测试步骤：
1．终端1往终端4发送一条文本、声音和图片的组合多媒体消息：2.俭查发给终端4的多媒体消息是否转发至运营商B网内非MMS终端支持系统：3．在监视仪表上检查MM4_Delivery_report.REQ中MMStatus字段值是否为“Retrieved”：4.通过操作维护终端检查IWGW让费信息；5．观察终端1是否接收到消息成功发送的递送报告：6，终端3为发送方，终端2为接收方，重复步骤1~5预期结果：
1.该文本、声音和图片的组合多媒体消息成功到达接收方MMSC：2.接收终端可以接收到来自运营商B网内非MMS终端支持系统的短信通知：3.接收方用户可以根据通知信息以WWW、WAP或E-mail方式（三种方式中任意-种）浏览该多媒体消息，并且显示的该条MM消息的各多媒体类型元素的内容正确；4.MM4_Delivery_report.REQ中MMStatus字段值为“Retrieved\5.IWGW根据递送报告触发计费话单，能够产生正确的计费信息记录，其应包含的信息参见附录A，其中多媒体消息发送状态为Retrieved；6.发送终端能够接收到消息成功发送的递送报告TiKAoNirKAca-
YD/T 1718-2007
5.1.1.3接收方未成功提取且消息过期，多媒体消息转至支持系统测试编号：5.1.1.3bzxz.net
月：业务与协议测试
分项月：接收方未成功提取且消息过期，多媒体消息转至终端支持系统测试月的：
检验IWGW能够正确处理接收方未成功提取且消息过期，多媒体消息转至支持系统（如邮箱或相册）的情况
预置条件：
1、MMSC、WAP网关、IWGW及下层承载网络工作正常：2、MMS终端1为运营商A网内MMSC注册用户，MMS终端2为运营商B网内MMSC注册用户，终端2关机：
3.设置运营商A和运营商B网内MMSC中最大有效期参数均为48h（根据现网参数设置）；4.终端1和终端2均设置为请求递送报告测试步骤：
1.终端1往终端2发送一条文本、声音和图片的组合多媒体消息；2.2h后终端2仍未开机提取多媒体消息，检查发给终端2的多媒体消息是否转发至运营商B网内终端支持系统（如邮箱或相册），同时在监视仪表上检查MM4_Delivery_report.REQ中MMStatus字段值是否为“Retrieved”
3.终端2在超过48h后开机，观察消息的接收情况；4.通过操作维护终端检查IWGW计费信息；5．观察终端1是否接收到消息成功发送的递送报告：6.终端2为发送方，终端1为接收方，终端1关机，重复步骤1~5预期结果：
1.该文本、声音和图片的组合多媒体消息成功到达接收方MMSC；2，2h后接收终端未开机，多媒体消息能够转发至支持系统（如邮箱或相册），MM4_Delivery_report.REQ中MMStatus字段值为\Retrieved\；3．IWGW根据递送报告触发计费话单，能够产生正确的计费信息记录，其应包含的信息参见附录A，其中多媒体消息发送状态为Retrieved；4.发送终端接收到该消息成功发送的递送报告：5.接收终端在超过48h后开机，可以接收到米自所属运营商网内终端支持系统的短信通知，可以根据通知信息以WWW、WAP或E-mail方式（二种方式中的任意一种）浏览该多媒体消息5.1.1.4接收方未成功提取且消息过期，返回状态为\Expired\的递送报告测试编号：5.1.1.4
日：业务与协议测试
分项日：接收方未战功提取且消息过期，返回状态为\Expired\的递送报告测试目的：
WGW能够正确处理接收方未成功提取消息过期的情况预置条件：
1.MMSC、WAP网关、IWGW及下层承载网络T作正常：YD/T 1718-2007
2.MMS终端1为运营商A网内MMSC注册用户，MMS终端2为运营商B网内MMSC注册用户，终端2关机：
3，设置运营商A和运营商B网内MMSC中最大有效期参数均为5min4.设置终端2对应邮箱空间满，以保证运营商B网内MMSC在MM到达超时时间不会将多媒体消息转至终端支持系统：
5、终端1和终端2均设置为请求递送报告測试步骤：
1．终端1往终端2发送一条文本、音和图片的组合多媒体消息：2.终端2在超过有效期后开机，观察消息的接收情况；3、在监视仪表上检查MM4_Dclivery_report.REQ中MMStatus字段值是否为\Expired\4.通过操作维护终端检查IWGW计费信息；5．观察终端1是否接收到该消息因超过有效期而被系统删除的递送报告：6.终端2为发送方，终端1为接收方，终端1关机，设置终端1对应邮箱空间满，以保证运营商A网内MMSC在MM到达超时时间不会将多媒体消息转至支持系统，重复步骤1~5预期结果：
1.该文本、声音和图片的组合多媒体消息成功到达接收方MMSC；2.MM4_Delivery_report.REQ中MM Status字段值为“Expired”3.IWGW根据递送报告触发计费话单，能够产生正确的计费信息记录，其应包含的信息参见附录A，其中多媒体消息发送状态为Expired4.发送终端接收到该消息因超过有效期而被系统删除的递送报告：5.接收终端在超过有效期后开机，无法再接收到发送终端发送来的MM消息备注：
本测试项目适用于在实验室环境下测试KAONKAca-
YD/T 1718-2007
5.1.1.5接收方拒绝接收多媒体消息测试编号：5.1.1.5
日：业务与协议测试
分项H：接收方拒绝接收多媒体消息测试目的
IWGW能够正确处理接收方拒绝接收多媒体消息的情况预置条件：
1.MMSC、WAP网关、IWGW及下层承载网络工作正常：2.MMS终端1为运营商A网内MMSC注册用户，MMS终端2为运营商B网内MMSC注册用户：3．终端1设置为请求递送报告，终端2设置为拒绝接收多媒体消息测试步骤：
1，终端1往终端2发送一条文本、声音和图片的组合多媒体消息：2．终端2在终端1发送消息后的2h之内保持开机，并拒绝接收该多媒体消息：3，在监视仪表土检查MM4_Delivery_report.REQ中MMStatus字段值是否为“Rejected”；4.在监视仪表上检查MM4_Delivery_report.REQ中MMStatusExtension字段值是否为\Rejection-by-mms-recipient\:5.通过操作维护终端检查TWGW计费信息；6，观察终端1是否接收到该消息被用户拒绝的递送报告：7.终端2为发送方并设置为请求递送报告，终端1为接收方且在终端2发送游息后的2h之内保持开机，并设置为拒绝接收多媒体消息，重复步骤1~6预期结果：
1、该文本、声音和图片的组合多媒体消息成功到达接收方MMSC：2.MM4_Delivery_report.REQ中MM Status字段值为\Rejected”3.MM4_Delivery_report.REQ中MMStatusExtension字段值为“Rejection-by-mrms-recipient4.IWGW根据递送报告触发计费话单，能够产生正确的计费信息记录，其应包含的信息参见附录A，其中多媒体消息发送状态为Rejected：5.发送终端能够接收到该消息被用户拒绝的递送报告5.1.1.6系统拒绝接收多媒体消息测试编号：5.1.1.6
项目：业务与协议测试
分项目：系统拒绝接收多媒体消息测试目的：
IWGW能够正确处理系统拒绝接收多媒体消息的情况预置条件：
1.MMSC、WAP网关、IWGW及下层承载网络工作正常：YD/T 1718-2007
2.MMS终端1、终端2分别为运营商A网内MMSC注册用户和无效用户（例如空号），终端3、终端4分别为运营商B网内MMSC注册用户和无效用户（例如空号）；3．运营商AIWGW已配置包含终端4号码的号码段，运营商BIWGW已配置包含终端2号码的号码段：4.终端1设置为请求递送报告
测试步骤：
1.终端1向终端4发送一-条文本、声音和图片的组合多媒体消息：2．在监视仪表上检查MM4_Delivery_rcport.REQ中MMStatus字段值是否为“Rejected”3、在随视仪表上检查MM4_Delivery_report.REQ中MMStatusExtension字段值是否为“Rejection-by-other-rs\;
4.通过操作维护终端检查IWGW计费信息；5．观察终端1是否接收到该消息被系统拒绝的递送报告；6.终端3为发送方并设置为请求递送报告，终端2为接收方，重复步骤1~5预期结果：
1．该文本、声音和图片的组合多媒体消息被接收方MMSC拒绝：2、MM4_Delivery_repot.REQ中MM Status字段值为“Rejected”;3.MM4_Delivery_report.REQ中MM Status Extension字段值为“Rejection-by-other-rs\;4.IWGW根据递送报告触发计费话单，能够产生正确的计费信息记录，其应包含的信息参见附录A，其中多媒体消息发送状态为Rejected：5．发送终端能够接收到该消息被拒绝的递送报告IKAONKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
