YD/T 1607-2007.Technical Requirements and Test Methods for Visual Transmission Characteristics of Mobile Terminal.
1范围
YD/T 1607规定了数字移动终端图像及视频传输特性的技术要求，规定了移动终端照相摄像和彩色平板显示的功能和性能要求;相应的测试环境、测试方法和测试要求。
YD/T 1607适用于具有照相摄像功能或彩色平板显示功能的移动终端，不适用于移动终端的相关硬件模块。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注有日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 7921-1997均匀色空间和色差公式
ISO 12233-2000摄影电子照相机分辨率测量
ISO 21550-2004摄影摄影图片用电子扫描器动态范围测量
3定义及缩略语
下列定义和缩略语适用于本标准。
3.1 定义
3.1.1移动终端图像及 视频发送特性
移动终端使用多媒体数据类电信业务时，除传输传统的话音数据、文本数据外，还可能需要传输视觉信息数据，这些数据主要包括图像及视频。考虑到图像及视频的信源质量对整个多媒体业务端到端传输质量的影响，定义用于视觉信号信源获取的移动终端摄像设备的相关性能为移动终端图像及视频发送特性。
3.1.2移动终端囹像及视频接收特性
移动终端在进行除话音业务外的各种数据业务时，特别是在-些多媒体业务中， 需要使用显示设备作为视觉信号的输出，如大部分移动终蠟的显示设备是彩色平板显示器。

IS33 050 01
中华人民共和国通信行业标准
YD/T1607-2007
数字移动终端图像及视频传输特性技术要求和测试方法
Technical Requirements and Test Methods for Visual TransmissionCharacteristics ot Mobile Terminal2007-04-16发布
2007-10-01实施

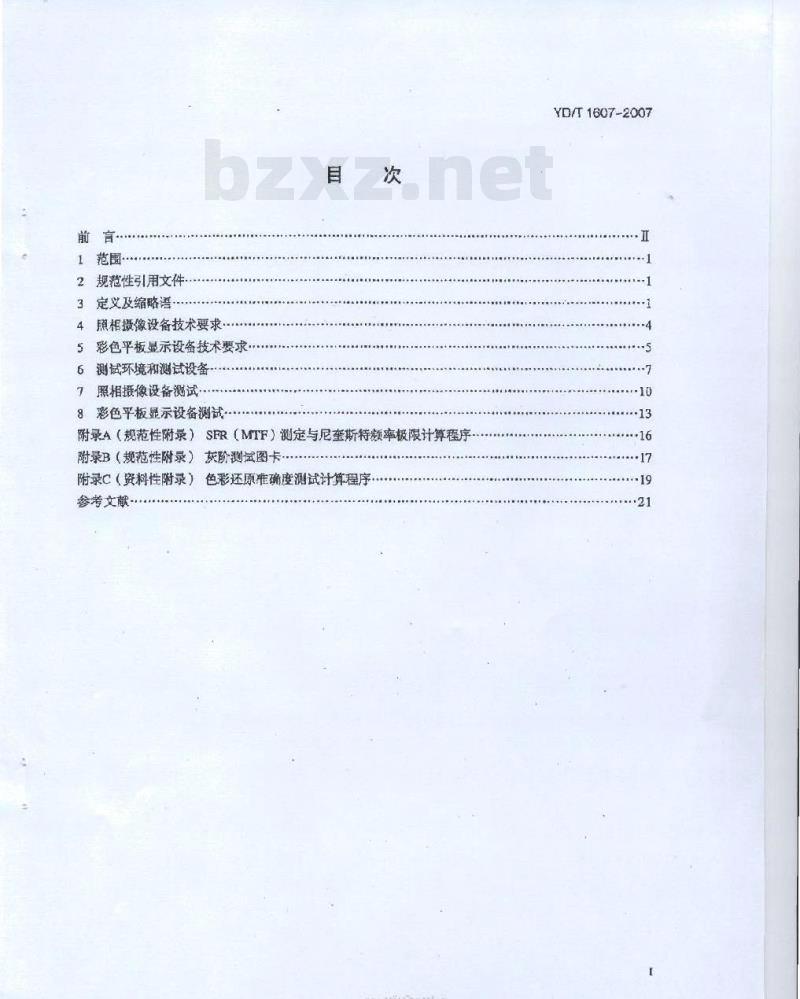

中华人民共和国信息产业部发布前言·
2规范性引用文件
3定义及缩略语
4照相摄像设备技术要求·
5彩色平板显示设备技术要求
6测试环境和测试设备
7照相摄像设备测试
8彩色平板显示设备测试·.
附录A（规范性附录）SFR（MTF）测定与尼奎斯特频率极限计算程序附录B（规范性附录）灰阶测试图卡附录C（资料性附录）色彩还原准确度测试计算程序参考文献·
TTKAONT KAca
YD/T1607-2007
YD/T1607-2007
本标准非等效采用了ISO的相关标准：ISO7589摄影感光测定光源
ISO12231-1997摄影电子照相机术语ISO12233-2000摄影电子照相机分辨率测量ISO21550-2004摄影摄影图片用电子扫描器动态范围测量参考了下列国内标准：
JB/T10362-2002数码照相机
GB/T3978-94标准照明体及照明观测条件GB/T5698--2001颜色术语
GB/T3977-1997颜色的表示方法
GBT15068-1995中国颜色体系
GB/T3979-1997物体色的测量方法GB/T792I-1997均勾色空间和色差公式GB/T9403-1988反射式灰度级测试图GB11501-89摄影密度测量的光谱条件GB/T12822-91摄影发射密度测量的儿何条件在此基础上，结合我国移动终端技术的发展与应用的实际情况制定了本标准。本标准充分体现了移动终端照相，摄像和彩色平板显示的功能特点及性能要求。本标准的附录A和附录B为规范性附录，附录C为资料性附录。本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院沈阳敏像科技有限公司
本标准起草人：晓炬史德年徐宪洲姚维煊何佳立王家庚1范围
.YD/T 1607-2007
数字移动终端图像及视频传输特性技术要求和测试方法本标谁规定了数字移动整端图像视频传输特性的技术要求，规定了我动终端照相摄像和彩色乎板显示的功能和性能要求；指应的测试环境、测试方法和测试要求，本标谁适用于真有膜相摄速功能或彩色平莅靠示功能的移动终端，不适用于移动终端的相关硬件模决，2规范性引用文件
下列文件中的案就通过本标准的引用而成为本标准的条款。凡是注有日期的引用文件，其随后所有的修改单（不包括助误的内窄）或修订版均不适用于本标准。然而，鼓励根握本标准达成协议的各方研究是否可便用这些女件的最新版本。凡是不注目期的引用文件，其最新版本适用于本标推。GB/T 7921 -1997
ISO 12233-2000
IS0 21550-2004
3定义及缩略据
均匀色空闻和色差公式
摄影电子相机分率测量
摄影摄影图片用电子扫撞器劲态范国测摄下列定义和缔略错活用于本标。3.1定支
3.1.1移动终端图像及规频发送特性移动终端使用多媒体数据类电信业务时，除传输传统的话音数据，文本数据外，还可能播要传输视觉信息数据，这些整据主要包括图象及现频。考虚到图像及视频的信源质量对整个多媒体业务端到端传摘质量的影内，定义用于视觉信号信源获敢的移动终端摄像设备的相关性能为移动终端图像及视频发送特性。
3.1.2移动终端图像及视频接收特性移动终端在进行除话音业务外的务种数据业务时，特别是在一些多媒体业务中，需要使用显示设备作为规觉信号的输出，如大部分移动终端的显示设备是彩色平板显示器。考虑到多媒体业务的整端接收质量和移动端人机接口的量要性，定义用于显示包括图像及视在内的各税业务信息的称动整端彩色平板显示设备的相关性能为移动整端图像及视频接收特性。3.1.3电子影像传感器【ElertronicImageSensor】：电子影像传感器是一种可将光学影像转化为电子信号的电子器件。3.1.4数码摄像模组（Cameramadule由镜头、影像传慈器和信专处理单元构的可以输出影像信号的组件。3.1.5服相摄像设备的坏点（defec）坏点定义为移动终端在均匀照期条件下（拍摄场景中心亮度和四周亮度差≤10%）经过芯片感光和终端处理之后输出的数字图像文件中亮度与周国有明显差异的点。其休危义为，对摄像设备拍趣画面中的1
TYKAONIKAca
YC/T1607-2007
每一个像的光电转换能力进行分析，在中性灰逐（反射率18%，参见6.3.5节）条件下，当某一像素的完度值低于或高于其所在32×32个像紊的亮度平均值的20时，认作该像案为坏点，3. 1.6照相挺像设备的缺陷(Cluster delect ]在像素区域内，有两个或两个以上相邻坏点，被认作为缺陷。3.1.7彩色平板显示设备的坏点
彩色平板显示设备的坏点以可以实现全彩色显示的像素为单位，包括黑色测请倍号输人时的白色像素，点和白色测试信号输入时的照色像索点。3.1,8像来【Pixel】
像素就是电子影像传感解上能单独感光的物理单元。3,1.9有效像素 ( Effective Plxel]电子影像传感器中，能进行有效光电转换并输日影像信号的像案为有效像紊。有效像衰的大小和数量英定了电子影像传感器的影像分辩能力，3.1.10像设备光学有效像素总数摄像设备内量的电子影像传感器将从头接收来的光信息转换成电子影像信导的有效像紫总数。9.1.11分辨率[Rasolution ]
分辨率是照相接像设备空问频率的响应函数，表征摄像设备对被搅鼠物细节的分辨辩能力。外辨率的量度可用裙觉分辨率、空间预率感应灵敏度【SFR）和调制传递函数（MITF50）等指标表适。3.1.12视梵分辨率(Vsual Resolution)用摄像设备对ISO12233中规定的双曲检验测试图形进行拍照，人眼观察再现影像中，在双曲线条数围发生变化处（如由5条→4条）的空间赖率即为视觉分辩率。单位：L/PH（线疏/画幅）。3.1.3尼奎斯特频率极限（NyquistLimit）当空间输人频率等于数码据像设备采样锁率的1/2倍时，输人信号将开始出现混叠，此时的空间频率即为尼亲斯特赖率。单位：Lw/PH。3.1.14空间频率（SpatialFrequency）空间频率是描述波动过程在空间重复性的物理。在于沙场中，空闻赖率就是单位长度内于涉条纹的数目。单位：Lpfmrml
3.1.15空间最应疑度 SFR[SpatlalFrequency Hesponse】拖人信号空间频率在成像系统内感应输出函数的宽特性。通常利用软件读取SO12233图卡中照色色条边缘区域输出影像幅度的对比曲线来剪定。3.1.16调制传递链数 MtF ( Modulation Transfer Function )是像面光强度分布数与物面光强度分布函数的傅立叶菡数变换之比，这个比值函数的模量即为MTP，它综合反映了镜头的反堂和分辨率的特性。通常用测SFR 曲线来推算 MTF。3.1.,17光源 ( Lamp-hoube 1
：-切能辐射可见光波长（3B0~780nm）范围内电磁被的物体都可能成为光源。3.1.t8白平衡 (whlte Balance 1朋相摄像设备对于不回光源照明条件下的被拍摄物体所得到的影像还原应具有与人眼在相同照明条件下观客被护摄物体相符合的色彩再现。3.1.19光反射密度（ReflectionDenslty）YD/T 1607-2007
光反射密度是对所给介质的反射光强度和入射光强度的比倒数的以10为底的对数。即：反射光强度和入射光强度比=反射光强度/人射光强度光反射密度D=lg(1/7)
3.1.20灰阶（Grey Scale）
摄像设备对不同光谱特性或等效光谱特性的灰度的分辩能力，通常用拍握灰阶圈卡来试。3.1.21动恋范围【DynamicRange】摄像设备能够记录的从最黑到最白之间的最大的影调范围。卦态范围越大，说明能被捕提下来的层次越丰富。所有超出动态范围之外的爆光值都只能记录为黑或自。它实际上描述了摄像设备记录影像灰既等级的能力。可用灰阶测试图卡的灰阶级数表达。3.1.22色彩还原准确度 ( Coior Acruracy )色彩还原准确度是指用数值的方法表水两种额色给人色彩感觉上的差别。本标推采用色彩还原误差的概念来表示色影还原准确度。对数字移动整端图像的色彩还原准确度测试是按IS017321和GB/T7921-1997《均句色空间和色差公式》中现定，采用马克其斯色彩粒验图（Macbeth color checker）来测定的。将测试图卡和所拍握图像的色彩空间转换威CE1976Lx×b×色彩空间以润定两者之差异，御色彩还原误差。3.1.23像面亮度均匀度[ lmaging Unlforinlty 】冠凝像设备拍摄亮度均勾的画面，面面中心和画面边缘的亮虚差异程度。活用所拍摄的画面边亮度相对于中心亮度之比来表述。3.1.24几何失真（Geornetrical Distortion！摄像设备拍摄的画面相对干被拍摄图案的几何变形，也称为畸变。当所摄画面大于按摄图案时为正畸变，亦称快形畸变，如图所示。反之，为负畸变，亦称桶形变。其儿何失真PD安下式计算：100
函1几何失真定义
其中，hen-为正府变像面中心畸变尺寸；heor为与hen粒对应的像面边角畸变尺寸。3.125对角视角【MaximurnAngleafFieldofView】在画面充满视场条件下，被摄画面对角线两与摄像设餐镜头中心连线的夹角为对角线视场角。3.1.26顿频（FrameRate）
快频是单位时间产生完整图像的面面数。即单位时间对视额信号空间的行的全部扫描数。单位是恢。3.2缩略语
Flnt Panel Displeay
Liquid Cryatal Display
TTKANTKAca
平板虚示器
液晶显示器
YD/T 1607-2007
Super Twisted Nematig
Color Supcr Twisted Nematic
Thin Fium Tran3istor
OrganicLightEmittingDisplay
4照相摄像设备技术要求
照相摄像设备概述
超扭曲向列
彩色STN
薄膜品体管
有机发光显示屏
移动终增照相摄像设备性能体现了移动终端图像及视频发送特性。移动终端照相摄像设备可包括一个或多个数字照相、摄像头，其中有效像素总数最大的摄像头为主摄像头，另外还可以专门设计用于可规电话等业务变美他用遮的援像头。穆动终端胍相摄像设备按其调焦方式可分为以下儿种：定焦照相摄像设备，是指焦距确定不变的摄像头，如果没有特殊说明，本标准适用于此类设备；两级可调焦距照相摄像设备，是皆焦距可调为正常模式和微距模式两种景深范围的摄像头，如果没有特殊说明，本标谁适用三此类设备的正骨模式白动调焦照相摄像设备，是指能够通过机械或光学方式自动调节焦便被拍物体清断的摄像头，如昊没有特殊说明，本标准适用于此类设备；手动光学变熏服相摄像设备，是指能够通过机械或其他方式改变境头焦距的镜头，此类设备本标准餐不做要求。
另外，在本标准中，如果没有特殊说明，技术要求和测试方法都是针对主摄像头。数码变焦是一种通过软件处理的方式模拟光学变焦使输出图像呈现缩放效果，本标催对数码变無不微要求。
4.2电子影像传感器的缺陷
电了影像传感器不得有明显缺陷，移动终端输出图像缺陷数喜总和不得超过总像素数的0.002%。4.3光学有效像囊总数
移动终端摄像设备的主摄像头光学有效像素总效应不小于30万像素。光学有效像素总数检测值不应低于厂家标称值的90%。
4.4视觉分辨率
针对不同有效像素总数的摄像头，其中心视场的水平、垂直分辨率应满足下列要求：30万像素
130万像索
200万像案及以上
中心不低于200Lw/PH
中心不于400Lw/PH
中心不低于500LW/PH
右上45°，有下45°、左上45°，左下45°（参见IS12233规范及诞试卡）不应低于中心视场分辨率测量值的60%。
4.5自平衡
在不间色温的光源条件，移动终端照相摄像设备应能保证获得合适的色彩再现，在3400E和6500K色温光源照明条件下，所得图像RGB三色值偏差应不大三204.6动态范用
移动终端照相摄像没备应能区分灰阶测试图卡上从照到白10级不同灰度，并且全部20个色块灰度值单调逆减。
4.7色彩还原准獭度
YD/T 1607-2007
移动终端照相摄像设备的色彩还原准确庞用色彩还原误差的数值大小来表示。移动终端照相摄像设备对彩色图卡中的R、G、B3个鱼块的色影还原误差不应超过30%，平均色彩还误差不以超过20%。4.8像面亮度均匀度
移动终端照相摄像设备输山图像像面周边亮度平沟值相对于中心亮度平均值之比应大于50%：4.9几何失真
移动婆端照相展像设备所摄图像周逆的枕形或战桶形畸变绝对值均虚不大于2死。4.10对角线规场角
移动整端专用于或具备其他途但也可以用于可规电话业务的摄像头，其对角线视场角应不小于6°。对亍不用于可规电话业务的摄像头，本标准不做要求4.11频频率
摄像设备在进行额拍摄时的频率不应低于10做，其固有恢频率在标准照期条件下也不应保于10帖/s。5彩色乎板显示设备技术要求
5.1彩色平板显示设备概述
移动整端彩色平板显示设备性能依现了移动察端函像及视频接收持性。移动终端彩色平板最示设备可包择一个或多个彩色显示屏，其中显示分率最大的彩色显示舜为主显示屏。
移动整端彩色乎板显示设备按具材质主要可分为以下几类：CSTN（彩色超扭曲向列）彩色液晶显示屏，CSTN被晶屏显示出来的图像兵有不真实感，其就度较暗，画面的质量较差，颜色也不够丰，因此本标准对CSTN液晶屏的要求相对较低：TFT（薄膜晶体管）晶显示屏，其亮度和对比度高，色彩鲜艳丰富，色彩饱和度好，层次感强，背光明亮，本标准对TFT液晶屏给出丁相啦的要求：OLED（有机发光显示屏）显示屏，OLHD显示屏不是液晶技术，无需背充源，主动发光式显示，可视度很大，本标雅对OLED显示屏的要求主要参考TFT液晶屏给出。以最终显示效果为出发点，本标准规定了统一的测试方法，但针对上述儿种材质的特点给出了不完全和司的要求。如无特殊说明，相应技术要求和测试方法适用于上述材质的彩色平板显示设备。另外，在本标准中，如果没有特殊说明，技术要求和测试方法都是针对主显示群，对于其他例如DSTN(Dauble STN）、UFB（Ultra Fine & Bright）、TFD (Thin Film Diode)等FPD平板显云没术，可参考CSTN和TFT的技术要求和测试方法。对F显示原理与CSTN，THT、OLED有较大差别的新翌平板显示技术，本标准不作要求。.5.2坏点
分辨率小于320×240的移动整端彩色平板显示设各应无坏点：分辨率大于等于320×240的移动终端彩色平板显示设备可以有不超过1个坏点；对于分辨率大于等于640×480的彩色平板是示设备，本标准暂不作要求。
5.3物理尺寸Www.bzxZ.net
移动终端彩色平板显示设备的物理尺亡定义为：除用于案幕固定的少最谚挡外，月户可以直接观察到的彩色平板显示设备显示区的对角线长度，单位为英寸。要求移动终端彩色平板显示没备的物理尺寸与标称或声明值的偏差小于3必。5
TKAoNYKAca
YD/T1607-2C07
5.4分辨率
释动终端彩色乎板显示设备的分辨率应与标称或声既值无响差。5.5亮度
移动终端彩色平板显示设各的最大亮度，定义为屏幕显示白色RGB（255，255.255）时（指输人信号为白色RGB，移动终端根据相应彩色平板显示器的能力显示，以下同）的亮度值，单位为cd/m（堪德拉每平米）。移动终端彩色平板显示设备的最大亮度应满以下要求：材质
5.6对比度
亮成要求
移动终嵌彩色平板显示设各的对比度定义为最大亮度和屏幕显示黑色RGB（0，0，0）时的充度值的比值，麦示为“整数：1\。移动然端彩色平板显示设备的对比度应满足以下要求：材质
5.7对比度均均性
对比度要求
215 : 1
sa : [
移动终端彩色平板显示设备的对比度均匀性定义为彩免平板晟示器上均勾分布的多个区城的对比堂最小值与最大值之比，移动终端彩色平板显示设备的对比度均句度应满足以下要求：村质
5.8色度
对比度均句度要求
产70%
C正1976色度坐标（，）中，以红色R（255，0，0）缘色G（0，255，0），蓝色E（0，0，255）三种题色色度坐标的测试值为顶点，在CE1976色度坐标中得到一个三角形，该三危形覆盖区域为显示屏的色域空间，该三角形面积和NTSC面积（0.075572）的比值称为色域疆盖率。要求该彩色平板显示设备的危城差率满足以下要求：
5.9可视角度
色域通率要求
移动终彩色平扳显示设备可视角度定文为，屏幕对比度至少能达到10：1（对于SIN材质的彩色平板显示器，要求对比度达到5！1）的可观测范围角度。对于CSIN材质的彩色显示器，可视角度要求大于以室直屏幕为向为参考的±25°；对于TFT材质的彩色平板显示器，可视角度应大于以垂点方向为参考的±35\：对于LED材质的彩色平板显示器，可视角度应大于以垂直方向为参考的80°6
5.10响应时间
YD/T1607-2007
移动终端彩色平板显示设备响应时间定义为：平板显示屏显示全白（90%），切换到全黑（90%），再切换回全白（90%）所经历的时间。室温（见6.1节）条件下，对于CSTN材质的彩色显示器，响应时间应小于等于400ms：对于TFT材质的彩色平板显示器，响应时间应低于200ms；对OLED材质彩色平板显示器的响应时间不做要求。6测试环境和测试设备
6.1测试环境
移动终端照相摄像设备测试应在如下的测试环境中进行，彩色平板显示设备测试也应满足相应的暗室条件：
—一暗室：测试的环境服度应小于1Ix。一一如无特殊规定，为保证摄像设备拍摄测试图卡时能够输出足够的信号，拍摄时测试图卡表面照度应在700~1200Lx之间。
一在D65光源色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于10%；在其他色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于30%。一光源应采取必要的遮光措施，防止光源直射镜头。测试图卡周围（包括放置测试图卡的置具）应是低照度，以减少弦光。测试图卡背景采用黑或中性灰。一测试中可使用下列标准色温：D65光源色温6500K、泛光灯色温3400K。实际测试环境的色温标谁偏差应不大于200K。
一温度20℃±2℃，相对湿度50%±20%。6.2测试设备
移动终端照相摄像设备测试和彩色平板显示设备测试可能用到下列测试设备：一标准光源灯：
一反射式灯光箱；
一照度计：
色温计：
分光式色度计：
反射式光密度计：
慎频测试仪：
—放大镜；
—显微镜。
6.3测试图卡
6.3.1概述
在移动终端照相摄像设备测试中，需要使用一些测试图卡作为移动终端照相摄像设备的拍摄像源。6.3.2分率测试图卡
移动终端照相摄像设备的分辨率测试图卡使用ISO12233-200D测试图卡，参见ISO12233-2000。图卡的具体要求应符合ISO12233-2000标准。TYKAONiTKAca
YD/T1607-2007
ISO12233-2000定义了标准的分辨率测试图卡的内容、式样及其实现方法。在实际测试中，对于固定焦距的摄像设备，在景深（成像最佳象距）范国内按照分辨率测试图卡使用方法选择合适尺寸的分類率测试图卡尽量充满视场拍摄，或按照ISO12233的相关规定对测试结果进行校正。根据上述原则可以选定如图2所示合适尺寸的分辩率测试图卡。39
图2分辨率测试图卡：ISO12233
6.3.3色彩测试图卡
移动终端照相摄像设备的色彩测试图卡使用GretagMacbethColorChecker图卡。测试图卡如图3所示，测试图卡中的各个色块的标准RGB值参见附录C。图3色彩试图卡：GretagMacbethCclorChecker6.3.4几何失真测试图卡
几何失真测试图卡为一张底色为白色的图卡，上面绘制有黑色矩形方格图，如图4所示。图4中，打印线必须清晰且不能太细，具体要求为：图形为300Pireis/inch；
一线为27Pireis；
水平方向10~20行；
一保证永子方向与垂直方间的直线形成的图形为正方形，月垂真方向布满全图医4几再失真测试图卡
6.9.5灰阶测试图卡
YD/T 1607-2C07
MX 1,d
灰阶测α图卡底色为中灰，在取整数的近似条件下，均句提取RGB【0，0，0）至RGB（255，255，255）共256级灰阶中的20级灰阶，册20个面积大小相等的矩形块分别填充上述20级旗度。每级反射密度相差0.1，医卡中设A、M、B3个标定点相对应的反射密度是0.05、0.75和1.65，它们代表着高光、中性放和影，背景密度和M点相同，如图5所示。度测试阅卡
图5灰附测试图卡：MX2.0
6.3.6中性灰测试图卡
中性灰颜色敢6.3.5节中的M，鉴幅图像都为中性灰额色，大小规格以拍摄时在景深范国内充满整个视场为宜。
6.3.7全自测试用卡
白免取6.3.5节中的A，整幅图像都为白色，大规格以拍摄时在景深范围内充满整个视场为宜。TTKANTKAca
