中华人民共和国国家标准
铁氧体交流消音头磁芯
Ferrite cores for AC erasing heads1主题内容与适用范围
GB 11435-89
本标准规定了铁氧体交流消音头磁芯（以下简称磁芯)的技术要求、试验方法，验收规则和包装贮运等要求。
本标准适用于由软磁铁氧体材料制成的、用于录音机中作交流消音头的磁芯,不包括消音头的其他配件。
2引用标准
GB2828逐批检查计数抽样程序及抽样表(适用于连续批的检查）周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB2829
GB2421电工电子产品基本环境试验规程总则GB2423.1电工电子产品基本环境试验规程试验A：低温试验方法GB 2123.2电工电了产品基本环境试验规程试验B:高温试验方法GB2423.3电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB2423.22电工电子产品基本环境试验规程试验N：温度变化试验方法GB191包装必运图示标志
3磁芯分类
磁芯按结构和尺寸分为TX-A、TX-B,TX-C1和TX-C2四种。TX-A由一件磁芯零件构成，TX-B由二件磁芯零件构成，TX-C1和TX-C2均由三件磁芯零件构成，但其外形尺寸有差异，4按术要求
4.1 结构和尺寸
磁芯的结构和尺寸如图 1.
4.2外观质量
4.2.1磁芯非上作面应清洁、无明显毛刺、起层、裂纹和影响使用的凸起、凹陷、掉块等缺陷，其变形程度应不超过相应的公差尺寸。
中华人民共和国机械电子工业部1989-03-20批准1990-03-01实施
『X-A
CB11435-89
图1四种铁氧体交流消音头磁芯的结构和外形尺寸4.2.2磁芯缝隙配合面不应有裂纹、掉块等缺陷。4.3有效电感I和有效品质因数Q

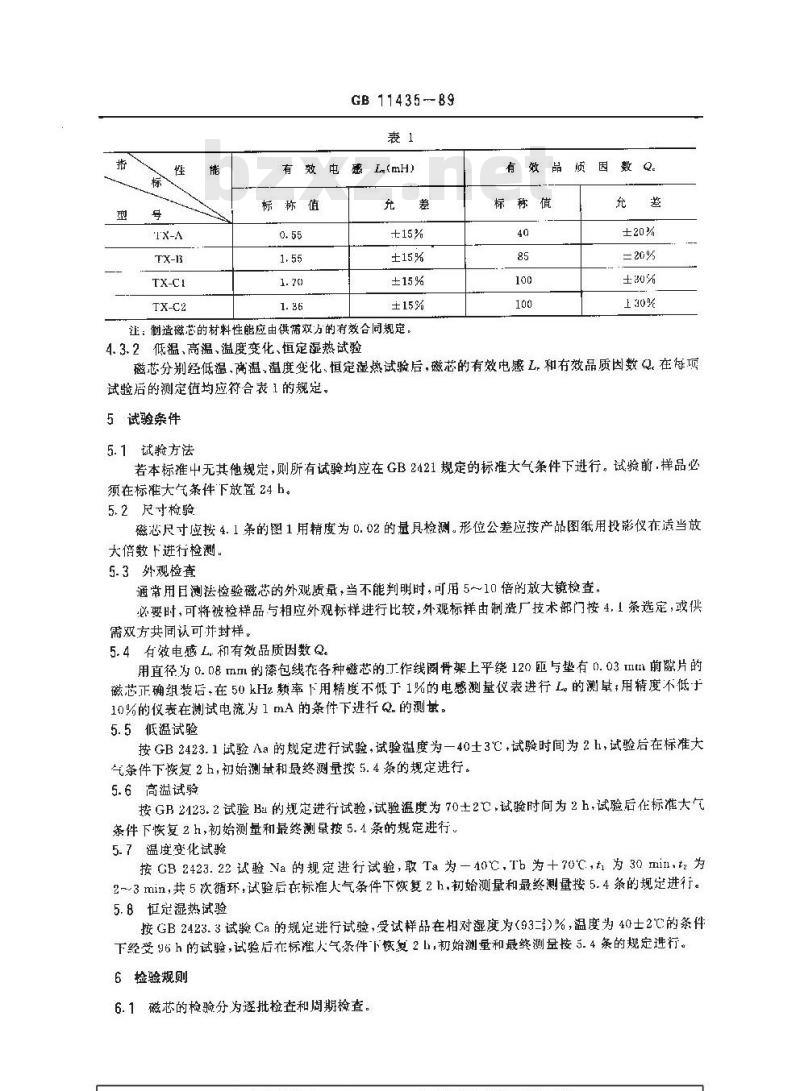

4. 3.1磁芯的有效电感L 和有效品质因数Q。应符合表1的规定。指
GB 11435--B9
有效电感L(mH)
标称值
注：制造避芯的材料性能应由供需双方的有效合同规定。有效品质因数Q
标称值
上30%
4.3.2低温，高温、温度变化、恒定湿热试验磁芯分别经低温，离温，温度变化，恒定湿然试验后，磁芯的有效电感L，和有效品质因数Q。在每项试验后的测定值均应符合表1的规定。5试验条件
5.1试验方法
若本标准中无其他规定，则所有试验均应在GB2421规定的标准大气条件下进行。试验前.样品必须在标雅大气条件下放置24h。
5.2尺寸检验
磁芯尺寸应按4.1条的图1用精度为0.02的量只检测。形位公差应按产品图纸用影仪在适当放大倍数下进行检测。
5.3外观检查
通常用日测法检验磁芯的外观质量，当不能判明时，可用5～10倍的放大镜检查。必要时，可将被检样品与相应外观标样进行比较，外观标样由制造厂技术部门按4，1条选定，或供需双方共同认可并封样。
5.4有效电感L.和有效品质因数Q。用直径,为0.08mm的漆包线在各种磁芯的丁作线圈骨架上平绕120巫与垫有n.03imtm前隙片的磁芯正确组装后，在50kH2频率下用精度不低于1%的电感测量仪表进行L。的测量，用精度不低十10%的仪表在测试电流为1mA的条件下进行Q.的测录。5.5低温试验
按GB2423.1试验Aa的规定进行试验，试验温度为一40士3℃，试验时间为2h，试验后在标准大气条件下恢复2h，初始测量和最终测量按5.4条的规定进行。5.6高温试验
按GB2423.2试验Ba的规定进行试验，试验温度为70士2℃，试验时间为2h，试验后在标准大气条件下恢复2h，初始测量和最终测量按5.4条的规定进行。5.7温度变化试验
按GB2423.22试验Na的规定进行试验，取Ta为一40℃，Tb为十70℃，ti为30min，t为2~3min，共5次循环，试验后在标准人气条件下恢复2h，初始测量和最终测量按5.4条的规定进行。5.8恒定湿热试验
按GB2423.3试验Ca的规定进行试验，受试样品在相对度为（93二)%，温度为40士2℃的条件下经受96h的试验，试验后在标准人气条件下恢复2l，初始测量和最然测接5.4条的规定进行。6捡验规则
6.1磁芯的检验分为逐批检查和周期检查。GB 11435—89

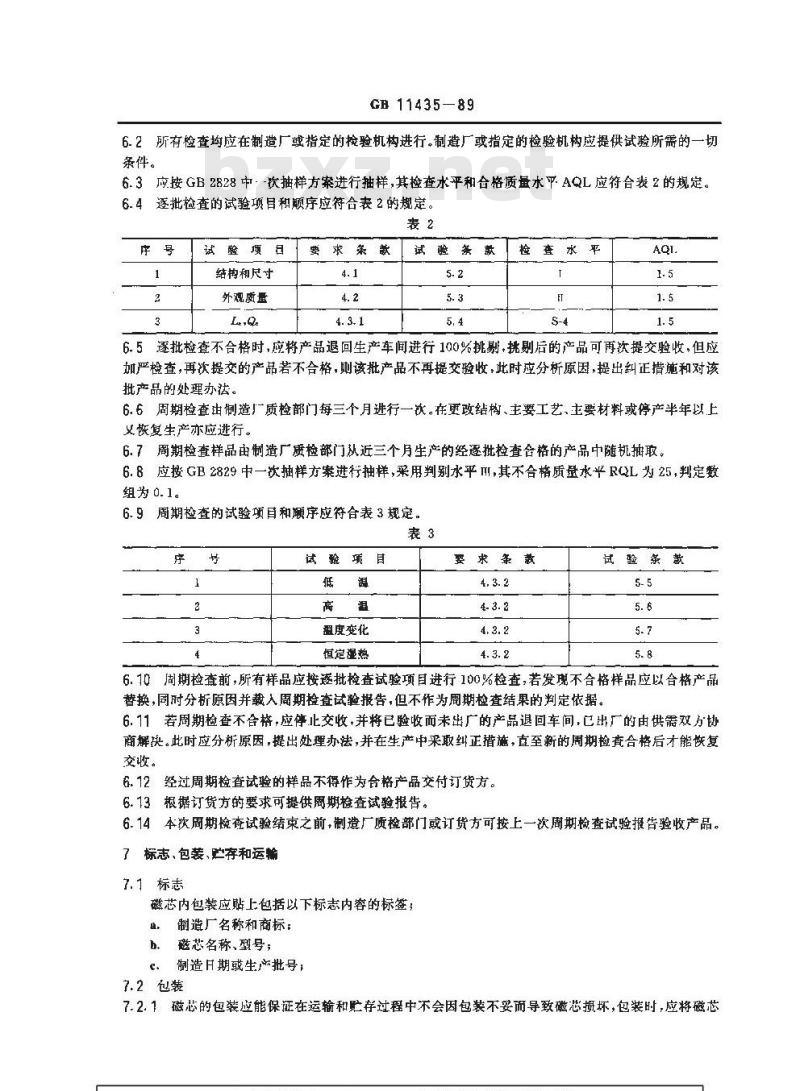

6.2所有检查均应在制造厂或指定的检验机构进行。制造厂或指定的检验机构应提供试验所需的一切条件。
6.3应接GB2828中·-次抽样方案进行抽样，其检查水平和合格质量水平AQL应符合表2的规定。6.4逐批检查的试验项目和顺序应符合表2的规定。表2
试瞪项日
结构和尺寸
外观质量
要求条敬
试酸条群
检查水平
6.5逐批检查不合格时，应将产品退回生产车间进行100%挑剔，挑别后的产品可再次提交验收，但应加严检查，再次提交的产品若不合格，则该批产品不再提交验收，此时应分析原因，提出纠正措施和对该批产品的处理办法，
6.6周期检查由制造！质检部门每三个月进行一欲。在更改结构、主要工艺，主要材料或停产半年以上义恢复生产亦应进行。
6.7周期检查样品由制造厂质检部门从近三个月生产的经逐批检查合格的产品中随机抽取。6.8应按 GB 2829 中一次抽样方案进行抽样,采用判别水平 Ⅲ,其不合格质量水平RQL 为25,判定数组为0.1。
6.9周期检查的试验项目和顾序应符合表3规定。表3
试验项目
温度变化
恒定湿热
要求条款Www.bzxZ.net
试验条款
6.10周期检查前，所有样品应按逐批检查试验项目进行100%检查，若发现不合格样品应以合格产品替换，同时分析原因并载入周期检查试验报告，但不作为周期检查结果的判定依据，6.11若周期检查不合格，应停止交收,并将已验收而未出广的产品退回车间,已己出厂的由供需双方划商解决。此时应分析原因，提出处理办法，并在生产中采取纠正猎施，直至新的周期检查合格后才能恢复交收。
6.12经过周期检查试验的样品不得作为合格产品交付订货方。6.13根据订货方的要求可提供周期检查试验报告。6.14本次周期检查试验结束之前，制造厂质检部门或订货方可按上一次周期检查试验报告验收产品。7标志、包装、贮存和运输
7.1标志
磁芯内包装应贴上包括以下标志内容的标签；制造厂名称和商标；
磁芯名称、型号；
制造月期或生产批号;
7.2包装
7.2.1磁芯的包装应能保证在运输和贮存过程中不会因包装不妥而导致磁芯损坏，包装时，应将磁芯GB 11435—89
放入有分格的塑料内包装盒巾，然后将内包装盒放入大纸盒内。同一纸盒内只能装同一型号的磁芯，纸盆上应标明：
制造厂名称和商标；
磁芯名称、型号；
磁芯数量；
包装日期：
包装人员姓名或代号。
纸盒内应放人盖有制造厂质检部门的印章和检验人员姓名或代号的合格证，7.2.2装有磁芯的纸盒在运输中应装入包装箱内，箱内应有防霆包装材料填装，箱内应有装箱单，其上应标明：
制造厂名称和商标！
磁芯名称，型号，
包装箱内的盒数和磁芯总数量
d．装箱日期。
箱体上应加印毛重,体积、制造厂名称，并按GB 191标印易碎、防湿等图样标志。7.3贮荐
磁芯应贮存在温度为一10～+40℃，相对湿度不大于80%，周圈环镜无酸性、碱性及其他有害杂质的库房中。
7.4运输
装有磁芯的包装箱，允许用任何交通工具运输，但应避免雨雪直接淋袭和碰撞.挤压。附加说明：
本标准由机械电子工业部第九研究所负责起草。本标崔主要起草人翟毓恺、汪敢。
