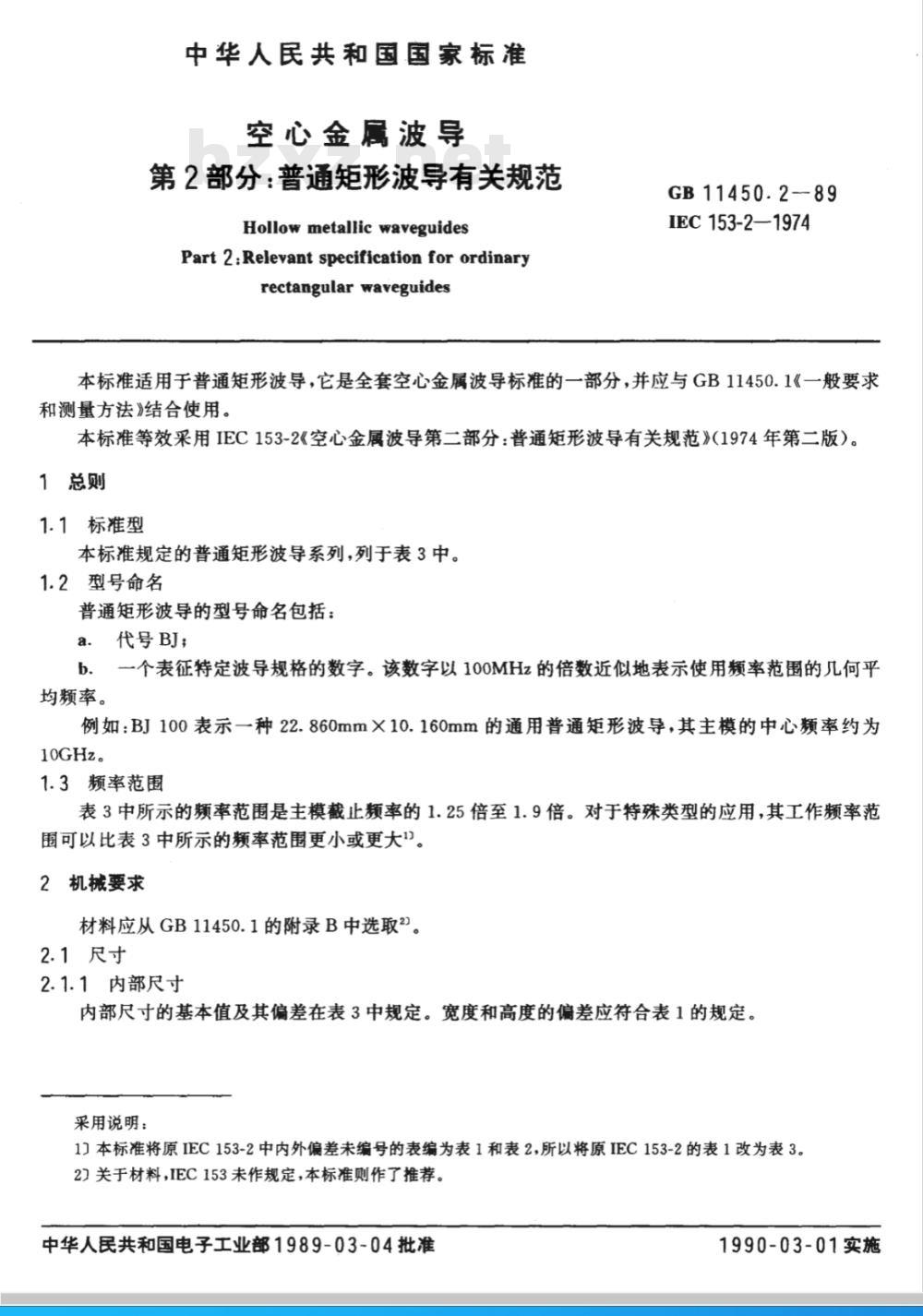

中华人民共和国国家标准
空心金属波导
第2部分：普通矩形波导有关规范Hollow metallic waveguides
Part 2:Relevant specification for ordinaryrectangular waveguides
GB11450.2-89
IEC 153-2—1974
本标准适用于普通矩形波导，它是全套空心金属波导标准的一部分，并应与GB11450.1《一般要求和测量方法》结合使用。
本标准等效采用IEC153-2《空心金属波导第二部分：普通矩形波导有关规范》（1974年第二版）。1总则
1.1标准型
本标准规定的普通矩形波导系列,列于表3中。1.2型号命名
普通矩形波导的型号命名包括：a.代号BJ;
b．一个表征特定波导规格的数字。该数字以100MHz的倍数近似地表示使用频率范围的几何平均频率。
例如：BJ100表示一种22.860mm×10.160mm的通用普通矩形波导，其主模的中心频率约为10GHz。
1.3频率范围
表3中所示的频率范围是主模截止频率的1.25倍至1.9倍。对于特殊类型的应用，其工作频率范围可以比表3中所示的频率范围更小或更大\。2机械要求
材料应从GB11450.1的附录B中选取2。2.1尺寸
2.1.1内部尺寸
内部尺寸的基本值及其偏差在表3中规定。宽度和高度的偏差应符合表1的规定。采用说明：
1本标准将原IEC153-2中内外偏差未编号的表编为表1和表2，所以将原IEC153-2的表1改为表3。27关于材料，IEC153未作规定，本标准则作了推荐。中华人民共和国电子工业部1989-03-04批准1990-03-01实施
规格范围
BJ12及更大尺寸的波导
BJ14~BJ220
BJ260~BJ620
BJ740~BJ900
BJ1200
BJ1400~BJ1800
BJ2200~BJ2600
GB11450.2-89
基本内宽尺寸的1/500
注：在表3中以2)所表示的那些小尺寸波导的内截面偏差和内角半径数值，是一些使波导和波导元件能获得适当电气匹配所必需的数值。
虽然，制造满足这种偏差要求的波导具有一定的困难。但实际上，除了在波导端口上之外，稍微偏离这些偏差值并不会引起严重的电气不连续性问题。为了达到令人满意的电气匹配，在组装法兰盘之后必须利用一个工具对波导口径进行修整。当要精确地修整一些波导段供关键元件制作时，工业生产的习惯做法是将一个整形心轴穿过一些短波导节段的全长。
壁厚1
壁厚的基本值应符合表3的规定。基本壁厚被定义为外基本尺寸和内基本尺寸之间差值的一半。2.1.3偏心度
偏心度被定义为所测的相对壁厚之间差值的一半。若无另外规定，偏心度应不超过基本壁厚的10%。为了确定偏心度，应在产生最不利结果的地方测量壁厚。2.1.4外部尺寸
其基本值及其偏差在表3中规定。表3中给出的外部尺寸偏差值符合表2的规定。表2
规格范围
BJ12及更大尺寸的波导
BJ14～BJ22
BJ26～BJ40
BJ58~BJ70
BJ84～BJ900
BJ1200~BJ2600
基本内宽的1/500
对于某些大尺寸的波导，由于所采用的制造工艺不同，所以未规定外部尺寸。外角半径(r2)应在下列范围之内：采用说明：
1]关于壁厚，本标准只采用法定计量单位，所以省去了IEC153-2关于米制和英制转换规则的内容。mm
式中;t—基本壁厚。
2.1.5横截面的矩形度
GB11450.2-89
2min=0.5t
r2max=r2min+0.5mm
第2.1.1条和第2.1.4条的尺寸要求并不控制横截面的矩形度。允许的矩形度偏差，是依靠要求内（外）截面的形状符合下述条件来限定的，即要求实际的内（外）截面应能内含在规定的最大与最小内（外)矩形之间的范围之内。检查矩形度的一种合适方法示例如下。a.内截面的检验
具有下述规定尺寸的塞规应无阻地通过波导。把塞规拉过波导时，必须注意保持塞规准确地与波导轴线垂直。塞规的尺寸如下：
①横截面的基本尺寸一一为波导基本口径尺寸减去1.1倍口径偏差值；②横截面尺寸的偏差-一为波导口径偏差的十0，一0.1倍；③侧边的垂直度-偏差在3×10-弧度之内；④长度一一为波导内宽的0.2倍。b．外截面的检验
外截面的检验，是将波导通过一个具有下述规定矩形截面口径的标准规。标准规的口径尺寸如下：
①横截面的基本尺寸一一为波导外基本尺寸加上1.1倍偏差值；②横截面尺寸的偏差-为波导外截面偏差的一0，十0.1倍；③侧边垂直度一一偏差不超过3×10-弧度。2.2其他机械要求
2.2.1弯曲
弯曲被定义为波导实际轴线与在该轴线上连接规定长度两点的直线之间的最大偏差。弯曲是在波导外表面上测量的。对于一段尺寸为10倍内部宽度的长度而言，其外部的弯曲应不超过内部宽度上所规定的偏差的10倍。对于一段尺寸为50倍内部宽度的长度而言，其外部的弯曲应不超过内部宽度上所规定的偏差的40倍。
为了确定波导外部的弯曲，波导的放置应使得重力不会影响弯曲量。2.2.2扭转
扭转被定义为在规定的长度上波导的横截面绕纵轴的旋转。扭转率应不超过：
对于内宽等于或大于100mm的波导而言，每米长度上的扭转不超过0.5°；对于内宽小于100mm的波导而言，在每10倍内宽的长度上的扭转不超过0.5在一段等于50倍波导内宽的长度上，其累积的扭转应不超过2°。在一批波导中，其扭转的方向不应是规则的。
2.2.3表面粗糙度
波导内表面的粗糙度应符合GB11450.1《一般要求和测量方法》中的规定1\。2.2.4内应力
波导管的下料应利用锯子进行切割。切割过程必须细心控制，以免由于切割而产生变形，并建议使用细齿高速锯。切割后，波导管的横截面偏差仍应在规定的范围之内。3电气试验
3.1衰减
GB11450.2-89
波导衰减的测量，应在截止频率的1.5倍的频率上进行。测量的精度应在所求衰减分贝值的士10%之内。
若无另外规定，对于BJ100和更大尺寸的波导而言，其最大的衰减不应超过计算值的1.3倍，计算应利用下面公式在截止频率的1.5倍频率上进行。在表3中所列出的衰减数值是铜制波导的数值，铜的标准电阻率P=1.7241×10-8Q·M。衰减的计算应根据下面公式进行，但此公式不适用于薄镀层表面衰减的计算：α=2.3273
式中：β—内壁非磁性金属的电阻率；P——铜的电阻率(1.7241×10-8α·m)；a——内部宽度,mm；
b-—内部高度,mm;
f。——TEso(H,o)模的截止频率(149.°GHz);a
f一要计算衰减的频率。
对于尺寸小于BJ100的波导，其最大衰减值尚待以后研究。4附加试验
4.1气密性
当必要时，气密性要求由供需双方商定。其试验方法应按照GB11450.1的规定2。采用说明：
1]表面粗糙度，IEC153-2中未确定，本标准作了规定。2】IEC153-2未规定气密性的具体要求，其试验方法则引用IEC261标准。本标准规定气密性要求由供需双方商定，试验方法则按照GB11450.1的规定。型号
BJ1200
BJ1400
BJ1800
BJ2200
BJ2600
型号\
153IEC-
1）仅供参考。
GB11450.2—89
主模频率范围
2）见本标准2.1.2.1条的注。
基本宽度
基本高度
宽和高的
偏差士bzxz.net
表3普通矩形
圆角最大
波导尺寸
基本宽度
附加说明：
基本高度
GB11450.2-89
宽和高的
偏差士
本标准由国营华昌机械厂负责起草。圆角直径
最小值
最大值
减，dB/m
理论值
最大值
