中华人民共和国国家标准
摄像管空白详细规范
Blank detail specificatlon
for camera tubes
（可供认证用)
GB 11479 --89
本空白详细规范是GB11478摄像管总规范》的补充性文件。它规定了详细规范所采用的格式和包括的内容。
空白详细规范首贞的说明
空门详细规范苷页方括号中的数字应与下列给出的说明相符合。详纫规范的识别
【1】授权起草详细规范的国家标准化机构名称。E2】由IECQ CMC给定的国家详细规范的IEC符号和编号。[3］国家总规范的编号和出版号，【1详细规范的国家编专或其他编号、出版日期以及国家体系所要求的任何更多的资料连同任修改案的编号（如已出版）。
摄像算的识别
[5]管型的简要说明。
：67典型结构资料（如有要求）。[7] 外形图和(或)外形图的有关引证文件。【8]用途。
注：如果所设计的电子管能够满足多种用途，则应在详细规范中指明。有关这些用途的要求应同时列出（根据具体情说，这些要求可列在同一份详细规范的不同栏中或不同的详细规范中）。9]供各种管型相互比较的最主要性能的参考数据。中华人民共和国机械电子工业部1989-03-21批准1990-03-01实施
质评定按GB11478—8只

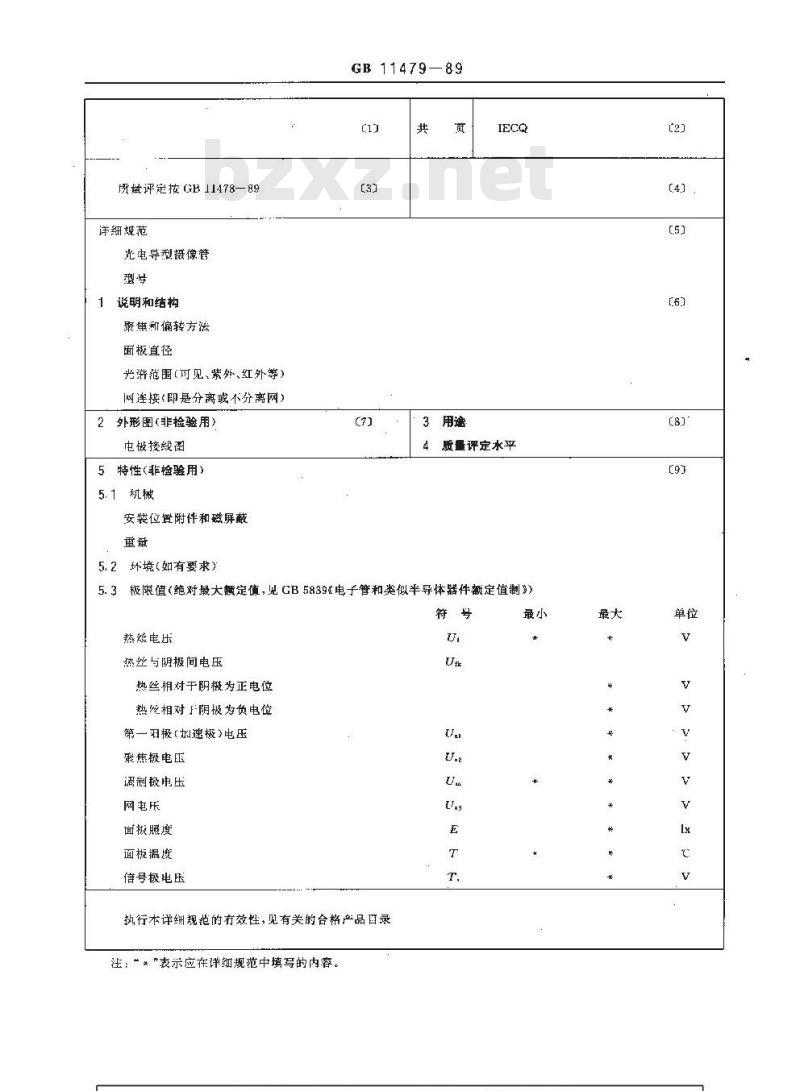

详细规范
光电导型摄像管
说明和结构
聚焦和偏转方法
面板直径
光游范围(可见、紫外、红外等)网连接（即是分离或不分离网）2
外形图(非检验用）
电梭接线图
特性(非检验用）)
5.1机械
安装位置附和磁屏蔽
环境（如有要求）
GB 11479—89
3用邀
所量评定水平
3极限值（绝对最大额定值，见CB 5839电子管和类似半导体器件额定值制3)5.3
热丝电压
热丝与阴极间电压
热丝相对于阴极为正电位
热丝相对下阴被为负电位
第一羽极【加极)电压
聚焦极电压
调制极电压
网电压
面极照度
面板温度
信号极电压
执行术详细规范的有效性，见有关的合格产品日录注：“*“表示应在详细规范中填写的内容。Ua
6工作条件和典型特性（非检验用）热丝电流,在 U,= V 时
扫描尺寸
校宵线圈直流（或磁场）
GB1147989
当电子管在下述给定条件下工作时，可以达到的特性值，Um=*V
L, = *V
2— *V
聚焦磁场的磁感应强度
扫描标准*
面板温度=＊C
在详细规范中至少写入下列之一种（1)培电流I.-*nA时的信号极电压在百板照度E=*[x下,信号电流
分浮率，对*线对/mm，（或电视线或兆赫）给定的幅值响应衰减情性，光照停止后*mg，信号幅度的百分数(2)在面板照度E=*1x下.信号电流=*nA时的信号极电压暗电流
分降率，对*线对/mm，(或电视线或兆赫)给定的幅值响应度减惰性.光照停止后*ms，信号幅度的百分数（3）存面板照度E=*1x下，信号极电压=*V时的信号电流暗电流谱也流
分率，对*线对/mm，或电规线或兆赫)给定的幅值响应良减情性，光照停止后ms，信号幅度的百分数江：“+\号表示应在详细规范中填写的内容。标志（见GB11478中1.4条）
订货资料
有关文件（见GB11478《摄像管总规范》）9
结构相似性
11 X射线辐射
GB 1147989
危制健康的警告标记并推荐安全措璇。12附加资料
制造」叫给出：
安装摄像管的意见；
偏转线圈位胃（或型号）；
推荐有关线路的阻抗；
推荐对于电子管附近磁场的屏蔽和磁性元件的位置和方向；为获得台适的或最佳的性能（包括校直程序），有关电子管作的建议；特性关系曲线图和面板光学特性图（如适用）。13试验条件和检验要求
表中给山了试验条件和抢验要求，根据给定管型的要求，所用的试验条件应在详细规范中规定，并与GB11478《摄像管总规范》和GB11480《摄像管测试方法》中相应的试验要求-致。踪非另有规，所有的引证条款编号应为GB11478或GB11480中相对应的条款编号。A组——逐批检验
一般试验条件（特殊试验另行规定）见GB11480。所有的电都相对于阴极。
所有的试验为非破坏性的，
检验或试验
A1分组
真观检查
含汽系数
信电流以灵墩度
：信号极出压
信号电流
21号电压
培电流
信号儿流
引证 GB 11480
GB 11478 中 3. 3
GB 11480 中 3. 19
GH 11480 中 3. 5
试验条件
GB 11478 中 3. 3
接规定
至少应选择下列条件之-
(1)暗电流wwW.bzxz.Net
Ia= *nA
E= * lx
（2)信号电流
I,= *nA
E=* Ix
（3)信号极电压
按规定
hA/μA
检验或试验
暗电流
光电阴极积分灵敏度
图象缺陷
A2分组
调制极截止电压
信号电流均匀性和()
暗电流均勾性
.—较直线图电流（或磁场）
--最大策电流
A3分组
热丝电流
热丝与阴极间漏电流
GB 11479—89
引证GB1上180
GB 11490 中 3. 24
GB 11480 中 3. 7
GB 11480 中 3. 8
GE 11480 中 3. 11.
GB 11480 3. 13
GB 11480 中 3. 22
GB 11180 F1 3. 1
GI11480中3.2
注：“”表示应在详细规范中填写的内容。B组
-般试验条件同 A 组,
有标记(D)的试验为破坏性的。
造验或试验
主夏尺
GB 11478
GR 11478 - 3. 4
试验条件
（按负余象消失确定）
按规定
按规定
按抚定
按规定
接按规定
接规定
按规定
按规定
避批捡验
试验条件
G 11478 中 3. 4
如与详细现范列入附加的破坏性试验，则这些试验应加标记(D)C纽
-般试验条件同 A 组。
有标记(D))的试验为破坏性的。引证
检验或试验
CI分距
分辨率
良减情性
电機电流
GB 11480
周期为3个月
GB11480中3.9
GR 11480 中 3. 10. 2
GB11180中3.3
周期检骑
试验条件
按规定
按规定
按规定
按详细规范的规定
见检验图纸
检验或试验
2分组
颈噪效应
儿何非线性
俏号转换特性
会象(图象残留或灼伤)
GB11480
周期为1年
GB 1147989
试验条件
GIt 11480 中 3. 14
GB 11480 中 3. 17
GB 11480 中 3. 23
GB 11480 中 3. 15
如果详规范列人附加的破坏性试验，则这些试验应加标记(D)D组
一般试验条件同A组。
有标记(D)的试验为破坏性的。
验或试验
GR 11478
按规定
按规定
按规定
按规定
鉴定批准试验
试验条件
验要求
最小［
［最大
按有关试验程序规定
按规定
如1详细规范有该组检验，样品数和合格划定数按GB1147B中2.4条的规定，如果试验是破坏性的，这些试验应注标记(D)
注：““麦示放在详细规范中镇写的内容。详细规范附录
每份详细规范应包括下列适的记录，检验图纸给出每组露检验的尺寸，也给出有关电性能试验所采用的校直线圈图位置；h.
试验条件和规范要求，
[翠象缺陷
附加说明：
本标准由机械电了工业部电子标准化研究所，七七二厂负贞起草。本标准十要起草人胡振清、徐大章,朱生良。
