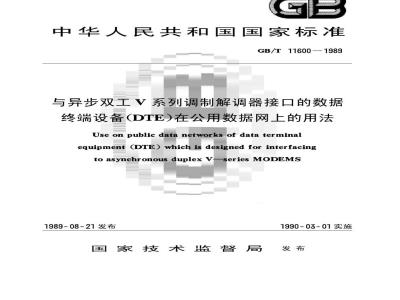

中华人民共和国国家标准
GB/T11600—1989
与异步双工V系列调制解调器接口的数据终端设备(DTE)在公用数据网上的用法Use on public data networksof data terminalequipment(DTE) which is designed for interfacingto asynchronous duplex Vseries MODEMS1989-08-21发布
1990-03-01实施
国家技术监督局发布
中华人民共和国国家标准
与异步双工V系列调制解调器接口的数据终端设备(DTE)在公用数据网上的用法Use on public data networks of data terminalequipment (DTE)which is designed for interfacingto asynchronous duplex V-series MODEMS本标准等效采用cCITT建议X.20bis。GB/T11600—1989
本标准是我国公用数据网开放时对于原已设计与异步双工V系列调制解调器接口的数据终端设备(DTE)接入公用数据网络时的用法。本标准与CCITT建议X.20bis英文版(1984年)等效。本标准考虑到:
在GB/T11592—1989中已规定了公用数据网中用于起止传输的数据终端设备(DTE)和数据电路终接设备(DCE)之间的接口;
某些电信管理部门正计划把原设计用于与起止传输V系列调制解调器接口的起止式DTE连接到公用数据网作为一种过渡措施;因而规定:
对于公用数据网中采用起止传输用户业务类型的DCE和V系列DTE之间接口应当符合本标准中的规定。
1适用范围
本标准适用于DTE(原设计与双工V系列起止传输的调制解调器接口)和公用数据网上的DCE之间的接口。
本标准仅限定操作于GB/T115891989中对起止传输所规定的数据信号速率和字符结构。其应用包括:
a.线路交换业务;
租用电路业务。
2互换电路
2.1功能特性
有关互换电路(见表1)的功能特性符合GB/T3454—1982。2.2电气特性
互换电路的电气特性符合GB/T34551982,并采用GB/T6107—1985标准中的25插针接口连接器和插针的分配。
国家质量技术监督局1989-08-21批准1990-03-01实施
108/1)
108/22)
GB/T11600—1989
信号地或公共回线
发送数据
接收数据
准备发送
数据设备准备好
把数据设备接至线路
数据终端准备好
数据信道接收线路信号检测器
呼叫指示器
本地环回
测试指示器
注:1)用于自动控制直接呼叫设施的情况。2)用于交换数据网络业务的情况。3)在租用电路业务中不提供该电路。4)对于不提供自动环路测试的网络不提供电路。3互换电路的用法
3.1互换电路107的操作一数据设备准备好该电路用以指示表2中给出的操作功能。表2
电路107的状态
ON(接通)
OFF(断开)
OFF(断开)
数据网中的含义
通数据准备好(见注)
DCE清除指示
DCE清除证实
注:由于没有电路105,在电路107转为接通之后0到20ms内,电路106转为接通状态。3.2互换电器108/1和108/2的用法3.2.1电路108/1—把数据设备接至线路该电路用来替代电路108/2。应当指示表3中所给出的操作功能。3.2.2电路108/2——数据终端准备好该电路用来替代电路108/1,应当指示表4中所给出的操作功能。2
电路108/1的状态此内容来自标准下载网
ON(接通)
ON(接通)
OFF(断开)
OFF(断开)
电路108/2的状态
ON(接通)
OFF(断开)
OFF(断开)
3.3电路125-
呼叫指示器
GB/T11600—1989
数据网中的含义
对直接呼叫的呼叫请求(见3.4.1)呼叫接受
DTE清除请求
DTE清除证实(见3.4.4)
数据网中的含义
呼叫接受
DTE清除请求
DTE清除证实(见3.4.4)
接通状态指示呼入,下列条件下该电路转为断开:随电路107转为接通;或
接收到来自网络的DCE准备好;或b.
接收到来自网络的DCE清除指示
3.4对电路106、107、108/1、108/2和109的操作要求3.4.1对直接呼叫的呼叫请求
对于直接呼叫设施,DTE使电路108/1转为接通状态来指示呼叫请求。电路108/2不能用于这个目的。
呼叫接受
DTE收到一个呼入后,500ms内应当把电路108/1或108/2从断开转为接通,以指示呼叫接受,否则清除该呼叫。当DCE对DTE发出呼入时,在DTE的电路108/2已处于接通状态的情况下,DCE将把电路108/2上的接通状态看作呼叫接受指示。作为选择,当DTE不提供电路108/1或108/2时,应由DCE产生向网络发送的呼叫接受信号,作为对来自网络的呼入信号的应答。也可以在DCE上用人工操作向网络发送一个DTE可控未准备好信号。
互换电路109和106的操作
DCE将电路109随电路107一起转为接通状态。在电路107出现接通状态之后0到20ms内,电路106置于接通状态。无论电路108转为断开或者处于接通状态,当DCE发出DCE清除指示信号时(见3.4.4)电路109和106都转为断开状态。3.4.4DCE清除指示/DTE清除证实通过把电路107转为断开,DCE清除指示传送到DTE。当提供DTE清除证实时,在电路107上发出DCE清除指示之后100ms内,DTE把电路108/1或108/2转为断开状态来给出DTE清除证实信号。否则,在108/1或108/2转为断开之前,或者对DCE进行人工操作产生准备好信号之前,DCE可以认为DTE处于不可控未准备好状态。电路108/1应能始终给出DTE清除证实。作为选择,当DTE不把电路108/2转为断开作为DTE清除证实时在DCE内将自动产生一个清除证实作为对从网络接收清除指示的应答。并且认为DTE处于准备好状态。在DTE希望电路107断开仅作为对电路108/1或108/2断开的响应时,在这种情况下,DCE将不3
GB/T11600—1989
把电路107转为断开作为一个DCE清除指示,并且在这种情况下,不把DCE清除指示通过接口传送到DTE。这时,所需要的DTE清除证实信号应在DCE内自动产生,并把它作为对从网络接收清除指示信号的应答。在电路108/1或108/2转为断开之前,可以认为DTE处于不可控未准备好状态。3.4.5中心控制的多点操作
由于电路106和109总是处于接通状态,传输的规则必须由各DTE的端到端控制规程来确定。4呼叫进行信号和DCE提供的信息呼叫进行信号和DCE提供的信息V系列DTE不能处理。5故障检测和隔离
5.1互换电路的故障状态
如果DTE或DCE不能确定电路107,108/1或108/2以及有可能包括电路103和104的状态时,应当按有关电气接口规范中规定把它解释为断开状态或二进制1状态(电路103和104)。5.2DCE故障状态
如果DCE在规定的时间内不能提供服务(例如丢失了进入的线路信号),则应把电路107转为断开状态,其规定时间的值与网络有关。5.3测试环路
测试环路的定义及利用测试环路维护测试的原理在有关标准中提供。5.3.1DTE测试环—一第1类环路
该环用作DTE操作的基本测试,在DTE内环路返回发送的信号进行检验。环路应当在尽可能靠近DTE/DCE接口处的DTE内建立。当DTE处于环路1厕试状态时:
a.在DTE内把电路103连接到电路104;b.提供给DCE的电路103必须处于二进制1状态;电路108/1或108/2可以处于测试前的状态,c.
如果提供电路140和141,则必须处于断开状态。d.
此外,其他互换电路的状态不作规定,但它们应当尽可能允许正常工作。环路1可以自数据传送阶段建立,也可以自空闲阶段建立。如果环路自数据传送阶段建立,那么在测试期间,DTE仍然象正常操作那样,DCE可以继续把数据交付到DTE。在环路测试期间所发生的任何差错都由DTE负责恢复。如果环路自空闲阶段建立,DTE应当继续监视电路125,以便给予呼入高于例行测试的优先权。5.3.2本地测试环一一第3类环路本地测试环(第3类环路)用于测试DTE、互连电缆以及本地DCE的全部或部分操作,讨论如下。在本国测试规则允许的场合下,环路3可以从任一状态建立。对租用电路进行测试及短期测试时,DCE应当在线路交换连接上继续向电路提供测试前存在的线路状态例如数据传送或准备好状态),在上述情况行不通时(例如环路3a的某些情况)或不需要(例如在线路交换应用中长期测试)的场合下,DCE应终止现有呼叫。为了激活测试环路在DCE上应当提供人工控制。如果在该环路上提供自动激活应当由电路141控制。DCE内测试环路上的确切装置是本国选择的。但至少应当实现下述的本地测试环路之一。5.3.2.1环路3d
本环路通过把发送信号返回到DTE进行检验来测试包括互连电缆在内的DTE操作。该环路在本地DCE内建立,但不包括互换电路的发生器和负载。4
当DCE处于环路3d测试状态时:
a.电路103连接到电路104;
b.电路107和142置于接通状态。GB/T11600—1989
注:当测试环路3d工作时,互连电缆的有效长度是加倍的。因此,为确保环路3d的正确运行,最大的DTE/DCE接口电缆长度应为适合于所用数据信号率正常长度的一半。5.3.2.2环路3c
本环路用以测试DTE的操作,包括互连电缆和DCE互换电路的发生器和负载。除了电路103环回到104包括有互换电路发生器和负载之外,其余配置和5.3.2.1条中环路3d给出的配置相同。有关接口电缆长度和负载的输入阻抗限制的注释在这里是不适用的。5.3.2.3环路3b
这个环路用来测试DTE、DCE的线路编码、控制逻辑和电路的操作。它包括除了线路信号调整电路(例如,阻抗匹配变压器、放大器、均衡器)之外的其他全部DCE电路。发送和接收到测试数据之间的时延为几个8位组的时间(见注)。除了环路返回点的位置之外,其配置和5.3.2.2条中环路3c给出的配置相同。注:在某些网络中环路36的设置将造成已有连接的清除。5.3.2.4环路3a
这个环路用以测试DTE和DCE的操作。该环路应当包括DCE工作中所使用的最大数量的电路,特别包括线路信号调整电路。要认识到,在某些情况下,在环回路经中可能需要包括各种设备(例如,衰耗器,均衡器或测试环路转换器),在环路3a处于测试状态期间适当地终接用户线路。除了环路返回点的位置之外,其配置和5.3.2.3条中环路3b给出的配置相同。注:在某些网络中设置环路3a将造成现有连接的清除。5.3.3网络测试环路第2类环路
电信管理部门的测试中心应用网络测试环路(测试环路2)来测试租用电路或者用户线路以及DCE的全部或部分工作,讨论如下。在本国测试原则充许的场合下,DTE可以如下使用环路2:a.在线路交换网络的情况下,在数据传送阶段测试包括远端DCE在内的网络连接的操作。在完成网络环路测试之后,应当有可能再次进入数据传送阶段,b.在租用电路的情况下,在空闲阶段测试包括远端DCE在内的线路操作。当测试在进行中的时候,该DCE将电路107和109置于断开状态。电路104置于二进制“1”状态。而电路142置于接通状态。环路可以由DCE上的开关人工控制,或者由网络自动控制。环路控制和提供自动控制时所使用的方法是本国的选择项目。
在呼叫请求和环路激活之间发生冲突的情况下,环路激活命令将有优先权,而将呼叫请求放弃。DCE内测试环路的确切装置是本国选择项目。应当实现下述网络测试环路之一。5.3.3.1环路2b
电信管理部门的测试中心和(或)远端DTE用该环路测试用户线路以及除了互换电路发生器和负载之外的DCE全部电路的操作。
当DCE处于环路2b测试状态时:
a.在DCE内把电路104连接到电路103;b.在接口处,DCE把电路104置于二进制1状态,把电路109置于断开状态,或者作为替代办法在电路104和109上提供开路或电源断开状态;使到DTE的电路106、107和125置于断开状态;c.
d.把到DTE的电路142置于接通状态。5.3.3.2环路2a
GB/T11600—1989
电信管理部门的测试中心或远端DTE用该环路测试用户线路和整个DCE的操作。除了返回点的位置之外其配置和5.3.3条中环路2b给出的配置相同。5.3.4用户线路测试环路一一第4类环路电信管理部门提供用户线路测试环路(第4类环路)用于维护线路。5.3.4.1环路4a
只有在4线用户线路的情况下才提供这种环路。电信管理部门利用环路4a作为维护线路。当发送和接收的线对连接在一起时,不能认为所产生的电路是正常的。环路4a可以在DCE内部建立,或者在单独分开的设备内建立。
当DCE处于环路4a测试状态时:
到DTE的电路104置于二进制1状态;a.
到DTE的电路106、107和125置于断开状态,b.
到DTE的电路142置于接通状态。c.
5.3.4.2环路4b
电信管理部门用该环路来测试包括DCE内的线路信号调整电路的用户线路的操作。当接收和发送的电路在该点上连接时,环路4b提供一种可以被认为是正常的连接,然而,由于DCE不实现完整的信号再生,所以某些性能的损伤是预料之中的事。除了返回点的位置之外其配置和5.3.4。1条中环路4a给出的配置相同。附加说明
本标准由中华人民共和国邮电部提出。本标准由邮电部数据通信技术研究所技术归口。本标准由电子部第三十研究所负责起草。6
