本文件描述了半导体集成电路视频编解码（video encoder and decoder）电路中的模拟视频接口类电路电特性测试方法。 本文件适用于视频编解码电路中的模拟视频接口类电路的测试。

ICS31.200
CCSL56

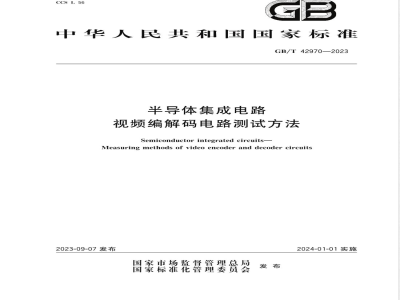

中华人民共和国国家标准
GB/T42970—2023
半导体集成电路
视频编解码电路测试方法
Semiconductor integrated circuits-Measuring methods of video encoder and decoder circuits2023-09-07发布
国家市场监督管理总局
国家标准化管理委员会
2024-01-01实施
规范性引用文件
术语和定义
测试环境要求
测试事项
相关文件
静态参数测试
输出高电平电压Von、输出低电平电压Vo输入高电平电流Im、输入低电平电流In.输出高阻态电流1oz
动态参数测试
数字接口时序参数
视频信号幅值V。
亮度非线性失真LNL
亮度短时间波形失真STDLu
亮度信噪比SVRL
色度信噪比SNRcHROM
微分增益失真DG
微分相位失真DP
幅频特性AF
色度-亮度增益差8sc-LUM
色度-亮度时延差tscLu
场时间波形失真Dvs
行时间波形失真D
行同步信号幅度VHs、色同步信号幅度Vs色同步信号频率厂s
像素时钟频率fue
行额于HS
场频fvs
视频分辨率Resolutiom
钳位电流IeLAMI
GB/T42970—2023
本文件按照GB/T1.1—2020《标准化工作导则起草。
GB/T42970—2023
第1部分：标准化文件的结构和起章规则》的规定请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国工业和信息化部提出。本文件由全国半导体器件标准化技术委员会（SAC/TC78）归口。本文件起草单位：中国电子技术标准化研究院、成都振芯科技股份有限公司、深圳市赛元微电子有限公司、三旗（惠州）电子科技有限公司、广东省中绍宣标准化技术研究院有限公司。本文件主要起草人：李锟、向多春、邱芬、肖书剑、戴广豪、郑培、陈雁、吴森、翟冠杰、李海龙、蓝东兰。1范围

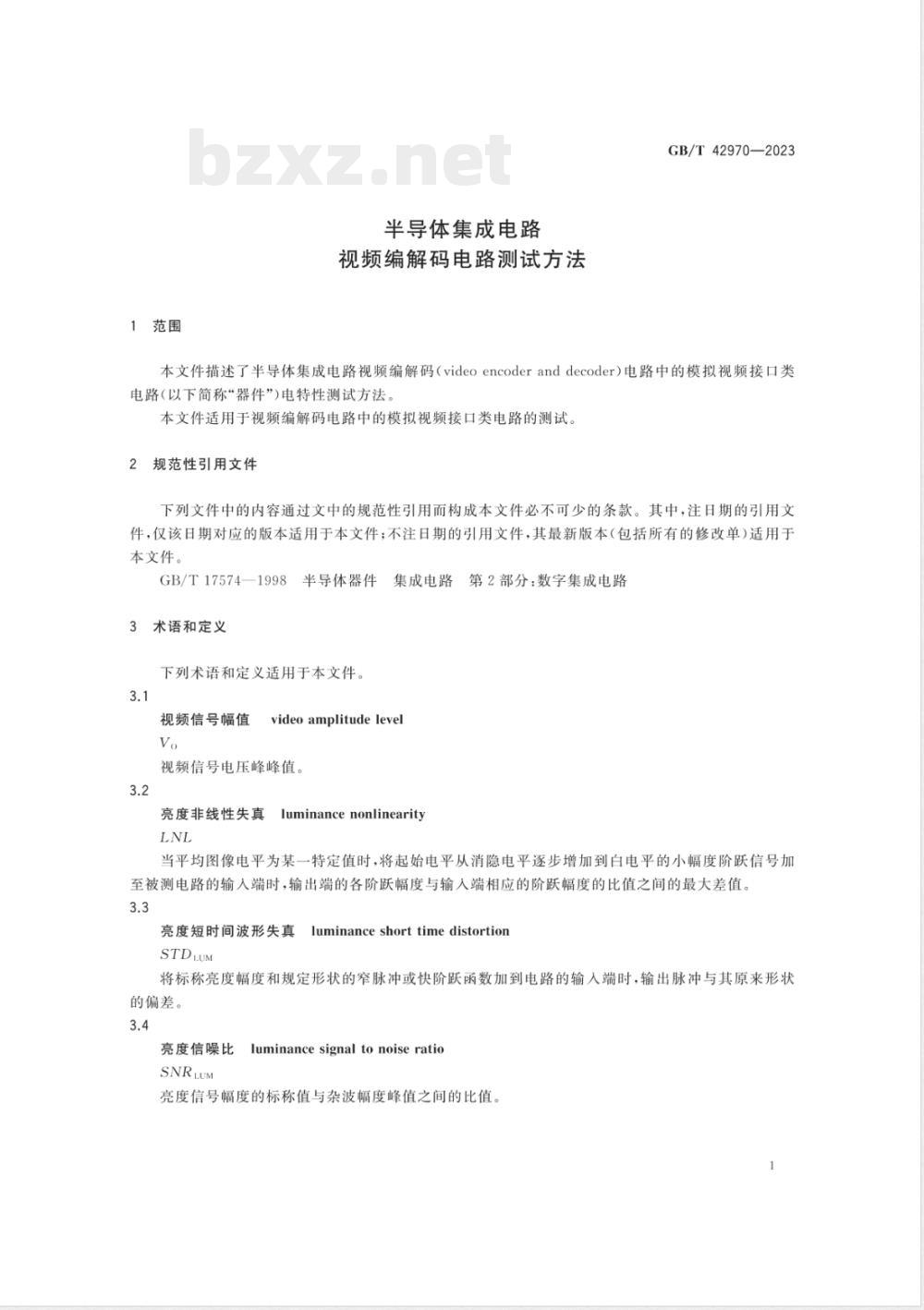

半导体集成电路
视频编解码电路测试方法
GB/T42970—2023
本文件描述了半导体集成电路视频编解码（videoencoderanddecoder）电路中的模拟视频接口类电路（以下简称“器件”)电特性测试方法。本文件适用于视频编解码电路中的模拟视频接口类电路的测试。2规范性引用文件
下列文件中的内容通过文中的规范性引用面构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17574-1998
3术语和定义
半导体器件
下列术语和定义适用于本文件。3.1
视频信号幅值
集成电路
video amplitude level
视频信号电压峰峰值。
亮度非线性失真
luminance nonlinearity
第2部分：数字集成电路
当平均图像电平为某一特定值时，将起始电平从消隐电平逐步增加到白电平的小幅度阶跃信号加至被测电路的输入端时，输出端的各阶跃幅度与输人端相应的阶跃幅度的比值之间的最大差值3.3
亮度短时间波形失真
STDLUM
luminanceshorttimedistortion将标称亮度幅度和规定形状的窄脉冲或快阶跃函数加到电路的输入端时，输出脉冲与其原来形状的偏差。
luminance signal to noise ratio亮度信噪比
SNRLUM
亮度信号幅度的标称值与杂波幅度峰值之间的比值GB/T42970—2023
色度信噪比
chrominance signal lonoiseratidSNRCHROM
色度信号幅度的标称值与杂波幅度峰值之间的比值。3.6
微分增益失真differentialgaindistortionDG
将恒定小幅度的色度副载波叠加在不同的亮度信号上，并加到输入端，当亮度信号从消隐电平变到白电平，而平均图像电平保持在某一特定值时，输出副载波幅度的变化3.7
differential phasedistortion微分相位失真
将未经相位调制的恒定小幅度色度副载波叠加在亮度信号上，并加至输人端，当亮度信号从消隐电平变到白电平，而平均图像电平保持在一定特定值时，在输出端副载波的相位变化3.8
幅频特性
amplitude frequency characteristic从场频至系统标称截止频率的频带范围内，视频信号通道输人与输出之间相对于基准点频率(100kHz~250kHz）的增益变化。3.9
色度-亮度增益差
chrominanceluminancegaininequalityasCUM
视频信号通过一个系统后色度分量增益和亮度分量增益间的差。注：这个差值用百分数或B的形式来表示：对于色度增益低时为负值，对于色度增益高时为正值。3.10
色度-亮度时延差
tsc-LM
chrominance luminancedelay inequality视颗信号的色度部分通过系统所需要的时间和亮度部分通过系统所需要的时间差。注：这个差值用ns的形式来表示，色度滞后为正.色度超前为负3.11
场时间波形失真
vertical timedistortion
将一个周期与场周期相同量级，幅度为亮度信号幅度标称值的方波信号，加至被测通道的输入端，输出端方波信号顶部形状的变化。3.12
行时间波形失真horizontaltimedistortionDts下载标准就来标准下载网
将一个周期与行周期相同量级而幅度为亮度信号幅度标称值的方波信号，加至被测通道的输人端，输出端方波顶部形状的变化，3.13
行同步信号幅度
horizontal synchronizing signal amplitude3.14
行同步信号的消隐电平与同步底的电压差值。色同步信号幅度
colorsub-carrieramplitude
色同步信号的峰-峰值。
色同步信号频率
colorsub-carrierfrequency
色同步信号的频率值。
像素时钟频率
pixel clock frequency
每个像素到达顿接收器的频率。3.17
horizontalsynchronizingsignalfrequencyfhs
行同步信号是行之间发生的脉冲序列，表示每一新的视频行的开始。3.18
vertical synchronizing signal frequency场同步信号是场之间发生的脉冲序列，表示每场新的视频扫描开始。3.19
video resolution
视频分辨率
Resolution
视额信号水平采样点数与垂直扫描行数的乘积。3.20
钳位电流
TaLAMP
clamp current
GB/T42970—2023
在钳位模式下，电荷泵中的电流源对模拟信号端耦合电容充电或者放电时的电流4通则
测试环境要求
除另有规定外电测试环境温度为25-℃；其他试验环境温度为（25士10)℃：环境气压为86kPa~106kPa。如果环境湿度对试验有影响，应在相关文件中规定。4.2
测试事项
测试期间，遵循以下事项：
环境或参考点温度偏离规定值的范围应符合相关文件的规定：施于被测器件的电源电压应在规定值的土1%以内，施于被测器件的其他电参量的准确度应符b)
合器件相关文件的规定：
GB/T42970—2023
被测器件与测试系统连接或断开时，不应超过器件的使用极限条件：避免因静电放电而引起器件损伤：非被测输人端和输出端是否悬空应符合相关文件的规定：测试系统输人网络电路、输出网络电路、其他输出电路、时钟信号、控制信号应符合相关文件的规定：
避免外界干扰对测试准确度的影响，仪器设备的测试准确度应符合相关文件规定：测试系统输入端施加的视频信号相关参数应符合相关文件规定：测试系统输出端施加的负载应符合相关文件规定。相关文件
本文件中的相关文件指与被测器件相关的产品详细规范、产品手册等技术文件，静态参数测试
输出高电平电压Von、输出低电平电压Vo5.1
测试方法按GB/T17574—1998第IN篇第2节静态特性的测试方法1。输入高电平电流1m、输入低电平电流Im5.2
测试方法按GB/T17574一1998第IN篇第2节静态特性的测试方法2输出高阻态电流1o
测试方法按GB/T17574—1998第IV篇第2节静态特性的测试方法7.6动态参数测试
数字接口时序参数
输入数据建立时间tsp
测试方法按GB/T17574—1998第V篇第3节动态待性的测试方法4.3。6.1.2输入数据保持时间tm
测试方法按GB/T17574-1998第IN篇第3节动态特性的测试方法4.3。输出数据传输延迟时间top
测试方法按GB/T17574-1998第IN篇第3节动态特性的测试方法4.2。视频信号幅值V。
6.2.1目的
测量视频输出信号幅度值。
测试原理图
视频信号幅值测试原理框图见图1。4
信号源
其他输出
测量仪
GB/T42970—2023
图1Vo.LNL、STDuN、SNRUM.SNRcROM、DG、DP、AF、oscuM、tsLM测试原理框图测试程序
应按以下程序进行测试：
在规定的环境条件下，将被测器件接人视额编解码测试系统中；电源端施加规定的电压：
非被测输入端施加规定的电压或信号：时钟输入端施加规定的时钟信号；信号输入端施加100%全白电平信号，信号波形及测试点见图2；按公式(1)计算视频信号幅值（V），单位为伏特（V)：Vo=V.-V
式中：
测量位置（6）电压，单位为伏特（V）：测量位置（a）电压，单位为伏特（V)。位置（h）
白茶电车
色同步信号
位置(a）
同步脉冲
图2100%全白电平信号及测试点
规定条件
相关文件应规定下列条件：
环境温度（T）或参考点温度（TR）；（1)
GB/T42970—2023
电源电压（Vp）：
输人信号的幅度、频率、信号格式：输人端的匹配：
输出端施加的负载
亮度非线性失真LNL
测量视频信号的亮度非线性失真，6.3.2
测试原理图
亮度非线性失真测试原理框图见图1。6.3.3
测试程序
应按以下程序进行测试：
在规定的环境条件下，将被测器件接入视额编解码测试系统中；电源端施加规定的电压；
非被测输人端施加规定的电压或信号：时钟输人端施加规定的时钟信号；d)
信号输人端施加亮度阶梯波信号，信号波形如图3所示，A为阶梯幅度值之差；视频输出信号如图4所示，按公式（2）计算亮度非线性（LNL），结果用百分数（%）表示：Amm-All×100%
式中：
各阶梯幅度值之间的最大差值，单位为伏特（V)：Amx
各阶梯幅度值之间的最小差值，单位为伏特（V)。Amin
色少信号
同步脉冲
标引符号说明：
阶梯幅度值之差。
亮度阶梯波输入信号
一同步脉冲
标引符号说明：
色同步信号
一阶梯辐度值之差最大值：
Amm——阶梯幅度值之差最小值。6.3.4
规定条件
相关文件应规定下列条件：
图4亮度阶梯波输出信号
环境温度（T）或参考点温度（T）；电源电压(Vpn）；
输入信号的幅度、频率、信号格式；输人端的匹配；
输出端施加的负载。
亮度短时间波形失真STDLUM
测量视频信号的亮度短时间波形失真。6.4.2
测试原理图
亮度短时间波形失真测试原理框图见图1。6.4.3
测试程序
应按以下程序进行测试：
在规定的环境条件下，将被测器件接人视频编解码测试系统中；电源端施加规定的电压；
非被测输入端施加规定的电压或信号；时钟输人端施加规定的时钟信号：GB/T42970—2023
信号输入端施加2T正弦平方波和条脉冲信号.信号波形及测试点如图5所示：按公式（3）计算亮度短时间波形失真（STDuM），结果用百分数（%）表示：L-p
×100%
....(3)
GB/T42970—2023
式中：
条脉冲幅度，单位为伏特（V）；-2T脉冲幅度，单位为伏特（V)。2T脉冲
色间少信号
同也腺冲
标引符号说明：
条脉冲幅度：
P———2T脉冲幅度，
条脉冲
图52T正弦平方波和条脉冲信号
规定条件
相关文件应规定下列条件：
环境温度（T）或参考点温度（TR）；a
电源电压（Vpp）：
输人信号的幅度、频率、信号格式：输人端的匹配：
输出端施加的负载。
亮度信噪比SNRuM
测量视频信号的亮度信噪比。
测试原理图
亮度信噪比测试原理框图见图1。6.5.3
测试程序
应按以下程序进行测试：
在规定的环境条件下，将被测器件接人视频编解码测试系统中；在器件电源端施加规定的电压：非被测输人端施加规定的电压或信号；在时钟输人端施加规定的时钟信号：由视频信号源向测试系统输入100%全白信号；GB/T42970—2023
按公式（4)计算或直接从测量仪表上读出亮度信噪比（SNRLuM）结果，单位为分贝（dB）：f）
SNRLuM=20g
ANOISE
式中：
AsousE
规定条件
亮度信号幅度的标称值，单位为伏特（V）；杂波幅度峰一峰值，单位为伏特（V)。相关文件应规定下列条件：
环境温度（T）或参考点温度（T）：电源电压（V）：
输入信号的幅度、频率、信号格式：输入端的匹配；
输出端施加的负载。
色度信噪比SNRcamoM
测量视频信号的色度信噪比。
测试原理图
色度信噪比测试原理框图见图1。6.6.3
测试程序
应按以下程序进行测试：
在规定的环境条件下，将被测器件接人视频编解码测试系统中：在器件电源端施加规定的电压：非被测输人端施加规定的电压或信号；在时钟输人端施加规定的时钟信号：由视频信号源向测试系统输入100%全红信号：......
....(4)
按公式（5）计算或直接从测量仪表上读出色度信噪比（SNRcHRM）结果，单位为分贝（dB)：AcHROM
SNRcHR(M=201g
ANOMSE
式中：
AcHtRoM
色度信号幅度的标称值，单位为伏特（V)：杂波幅度峰-峰值，单位为伏特（V)。规定条件
相关文件应规定下列条件：
环境温度（T）或参考点温度（T）；b)
电源电压（Vm）：
输入信号的幅度、频率、信号格式：...........
.....(5)
