1CS59.080.60
中华人民共和国国家标准　
GB/T11785—2005/ISO9239-1:2002代替GB/T11785-1989
铺地材料的燃烧性能测定
辐射热源法
Reaction to fire tests for flooringsDetermination of theburning behaviour using a radiant heat source(ISO9239-1:2002,IDT)
2005-09-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-04-01实施
GB/T11785-2005/IS09239-1:2002前言
ISO前言
EN前言
规范性引用文件
术语及定义
试验装置
状态调节
试验程序
试验结果
9试验报告
附录A（规范性附录）
附录B(资料性附录)
附录C(资料性附录)
烟气测量
试验方法的验证
燃气和空气的供应
GB/T11785—2005/ISO9239-1:2002本标准等同采用ISO9239-1：2002《铺地材料燃烧性能第1部分：用辐射热源法测量燃烧性能》。本标准是国际标准化组织ISO/TC92和欧洲标准化委员会合作开发的试验方法，它仅在实验室试验条件下评定材料的燃烧性能，不能单独用于描述或评定材料在实际火灾条件下的火灾危险性，也不能作为材料燃烧危险性有效评价的唯一依据。本标准代替GB/T11785—1989《铺地材料临界辅射通量的测定辐射热源法》。
本标准与GB/T11785—1989相比主要变化如下；一增加了火焰熄灭时临界辐射通量的概念。（见第3章）提出了最长试验时间30min，并取火焰熄灭处的辐射通量值或试验30min时火焰前端对应位置的辐射通量值作为临界辐射通量。（见第3章和第7章）籍体烟道内的风速改为(2.5士0.2)m/s，原标准要求（1.22土0.02)m/s。（见第4章）校准板上的开孔位置从110mm开始，每隔100mm开一直径为（26士1）mm的孔，直到910mm处.不同于原标推从100mm开始，到900mm处。（见第4章）一试验装置中点燃试样的点火器长250mm，由上下两排共35个小孔组成，原标准为开口孔径为（0.075±0.003）mm的市售文氏（Venturitorch）喷灯。试验程序中，没有要求具体的箱体温度值和黑体温度值，仅要求每次试验的箱体温度和黑体温度不能超过校准时温度的误差范围，并且要求的偏差范围不一样。（见第7章）一增加了对拼块材料的安装要求。（见第5章）一试验过程增加了测试箱体烟道中的烟气密度值。（见第7章）本标准的附录A是规范性附录，附录B和附录C是资料性附录。本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会第七分技术委员会(SAC/TC113/SC7)归口。本标准负责起草单位：公安部四川消防研究所。本标准参加起草单位：陕西省纺织科学研究所本标准主要起草人：赵成刚、曾绪斌、马肤。本标准所代替标准的历次版本发布债况为：—GB/T11785—1989。

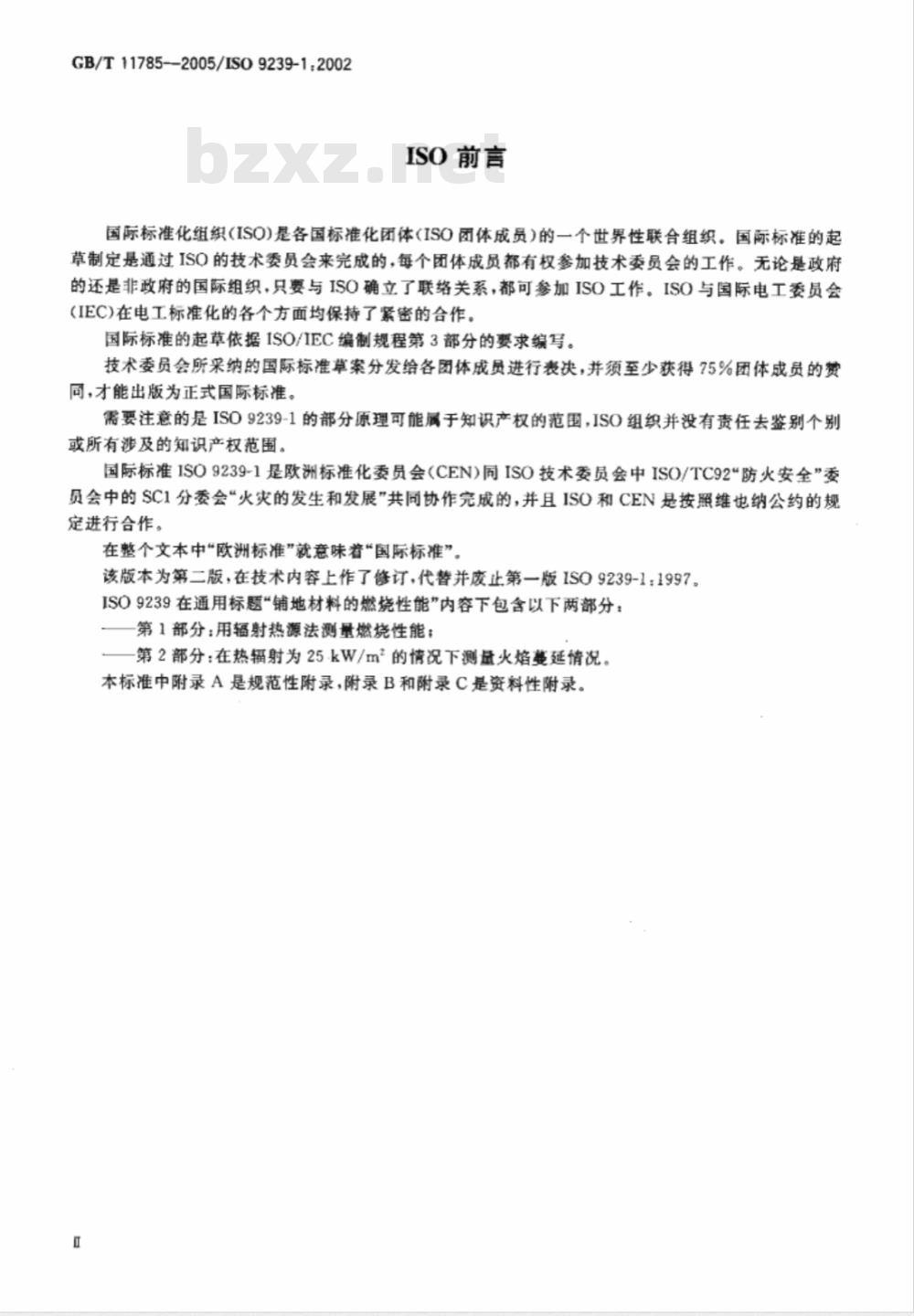

GB/T11785-2005/ISO9239-1:2002ISO前言
国际标准化组织（ISO)是各国标准化团体（ISO团体成员）的一个世界性联合组织。国际标准的起草制定是通过ISO的技术委员会来完成的，每个团体成员都有权参加技术委员会的工作。无论是政府的还是非政府的国际组织，只要与ISO确立了联络关系，都可参加ISO工作。ISO与国际电工委员会(IEC)在电工标准化的各个方面均保持了紧密的合作。国际标准的起草依据ISO/IEC编制规程第3部分的要求综写。技术委员会所采纳的国际标准草案分发给各团体成员进行表决，并须至少获得75%团体成员的费同，才能出版为正式国际标准。需要注意的是ISO9239-1的部分原理可能属于知识产权的范围，ISO组织并没有责任去鉴别个别或所有涉及的知识产权范围。
国际标准ISO9239-1是欧洲标准化委员会（CEN)同ISO技术委员会中ISO/TC92\防火安全”委员会中的SC1分委会“火灾的发生和发展\共同协作完成的，并且ISO和CEN是按照维他纳公约的规定进行合作。
在整个文本中“欧洲标准”就意味着“国际标准”。该版本为第二版，在技术内容上作了修订，代替并废止第一版ISO9239-1：1997。ISO9239在通用标题“铺地材料的燃烧性能”内容下包含以下两部分：—第1部分：用辐射热源法测量燃烧性能；第2部分：在热辐射为25kW/m2的情况下测量火焰蔓延情况。本标准中附录A是规范性附录，附录B和附录C是资料性附录。EN前言
GB/T11785—2005/IS09239-1:2002ENISO9239-1：2002标准是由BSICEN/TC127\建筑火灾安全”技术委员会和ISO/TC92*防火安全”技术委员会共同制定。
本欧洲标准最迟应于2002年7月前通过发布正式文件或书面认可的方式，获得国际标准的地位且相抵触的国际标准最迟应在2003年11月前撤消。按照CEN/CENELEC内部规章要求，国际标准化组织的下列成员国必须执行本欧洲标准：奥地利、比利时、捷克斯洛伐克共和国、丹麦、芬兰、法国、德国、希腊、冰岛、爱尔兰、意大利、卢森堡公国、马耳他、荷兰、挪威、葡葡牙、西班牙、瑞典、瑞士和英国。1范围
GB/T11785—2005/IS09239-12002铺地材料的燃烧性能测定
辐射热源法
本标准规定了评定销地材料燃烧性能的方法。该方法是在试验燃烧箱中，用小火焰点燃水平放置并暴露于倾斜的热辑射场中的铺地材料，评估其火焰传播能力。本方法适用于各种铺地材料，如纺织地毯、软木板、木板、橡胶板和塑料地板及地板喷涂材料。其结果可反映出销地材料（包括基材）的燃烧性能。背村材料、底层材料或者铺地材料其他方面的改变都可能影响试验结果。
本标准适用于测试和描述在受控的试验室条件下铺地材料的燃烧性能。它不是单独用来描述和评估铺地材料在实际火灾条件下的火灾危险性的方法。：.附录B给出了本试验方法准确性的验证情况。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。EN13238建筑制品燃烧性能试验状态调节程序和选取基材的一般规定3术语及定义
下列术语和定义适用于本标准。3.1
辐射通量（kW/m2）heatflux（kW/m）单位面积的人射热，包括辐射热通量和对流热通量。3.2
熄灭时的临界辐射通量(CHF）criticalheatfluxatextinguishment（CHF）试件表面火焰停止传播并熄灭的位置所对应的辐射通量（kW/m\）。3.3
X分钟的辐射通量（HF-X）heatfluxatXmin（HF-X）试验开始工分钟时，试件上火焰传播最远距离处所对应的辐射通量（kW/m）。3.4
临界辐射通量criticalheatflux火焰熄灭处的辐射通量（CHF)或试验30min时火焰传播到的最远位置处对应的辐射通量（HF30），两者中的最低值（即火焰30min内传播的最远距离处所对应的辐射通）。3.5
辐射通量分布曲线图fluxprofile辐射板表面自零点起各点的距离与辐射通量对应的关系曲线。辐射通量曲线中的笨点对应于试件夹具热端的内边缘。3.6
sustained flaming
持续火焰
试件表面或上方出现的持续有焰燃烧超过4s的火焰。火焰传播的距离distanceofflamespread在规定的时间内，持续火焰沿着试件长度方向传播的最远距离。GB/T11785—2005/IS09239-1;20023.8
铺地材料flooring
铺设在地面的上表面，由背衬材料、随附的衬垫、中垫和/或粘结剂一起构成的表面装饰层。3.9
基材substrate
直接使用于产品下面并满足相应要求的材料。对铺地材料而言，就是指地面（地面上的铺设物）或代表地面的材料。
4试验装置此内容来自标准下载网
4.1试验装置必须放在离墙和天花板至少0.4m的地方，图2到图5给出了装置的尺寸。试验箱由厚度（13士1）mm，标称密度650kg/m的硅酸钙板和尺寸为（110土10）mm×（1100±100）mm的防火玻璃构成，防火玻璃安装在箱体前面，以便在试验过程中可以观察到整个试件的长度，试验箱的外面可以安装金属保护层。在观察窗口下方，安装一个可紧密关闭的门，由此能让试件平台移人或移出。从试件夹具内边缘起，试件两侧应分别安装刻度间隔为50mm和10mm的钢尺。4.2试验箱下面由可滑动平台构成，它能严格地保证试件夹具处于固定的水平位置（图1）。在试验箱和试件夹具之间总的空气流通面积应是（0.23土0.03）m，且平均分配于试件长边的两边。照明装置：
排烟管道：
光接收器；
烟罩：
试验箱；
输射板：
点火器喷出的引燃焰；
钢尺；
试件和试件夹具连同滑动平台
试验箱下部的空气人口，
图1试验装置透视图
排烟管道：
烟罩；
试验箱；
辆射板；
一试件及试件夹具；
观察窗口；
试件进出门；
GB/T117852005/ISO9239-1;2002单位为毫米
辐射商温计：
照明装置；
10校准滤光片槽；
光接收器，
箱体烟，
净化空气供给管。
图5为B—B剖视图。
图4为A一A削视图
图2试验装置正视及俯视图
GB/T11785—2005/IS09239-1.2002排烟管道：
照明装置：
光测量系统用钢管；
光接收器；
橡胶环，
校准滤光片檀
集烟；
试件及试件夹具：
“试验箱，
试件进出门；
净化空气供给管。
1200±10
试验装置A一A剖视图（另见图2)单位为毫米
风速仪测量位置；
测量光束；
箱体烟道；
热电：
试验箱；
一辐射板；
辐射面；
点火器，
试件及试件夹具；
10~一辐射高温计。
380±5
300±10
注：8为试件暴露面到辐射板末缕边缘的测量尺寸。to
GB/T11785—2005/IS09239-1:2002单位为毫米
图4试验装量A一A部视图
4.3辐射热源为一块安装在金属框架中的多孔耐火板，它的辐射面尺寸为（300士10）mm×（450士10）mm辐射板应能承受900℃的高温，并且空气、燃气混合系统必须通过个适当的装置来保证试验的稳定性和重现性(见附录B)。
GB/T11785—2005/IS09239-1:2002辐射加热板安装于试件夹具上方，其长边与水平方向的夹角为（30士1)（见图5）。102±5
60±10
光测量系统开口；
箱体烟道：
热电偶：
试验箱，
辆射板：
辐射面，
一钢尺；
试件及试件夹具；
试件滑动平台
辐射高温计。
100±5
1400±10
从等点(试件夹近端边缘)到试验箱内表面测试距离。h
辑射板边缘端到试验箱内表随的测试距高。o
190±10
图5试验装量BB视图
90±10%
单位为毫米
