IEC 61010-1规定了其所适用所有设备的通用安全要求。对于某些类型的设备，IEC 61010-1及其修订稿需要增补或修改一条或多条特殊要求条款。本文件需结合IEC 61010-1：2010（包括AMD1:2016）一起使用。 本文件包含IEC 61010-2-030的所有要求条款。本文件的要求条款适用于IEC 61010-2-030与本文件范围内的设备。对于IEC 61010-2-032、IEC 61010-2-033和本文件范围内的设备，此三个文件需一起使用。

ICS 19.080;71.040.10
CCSN20

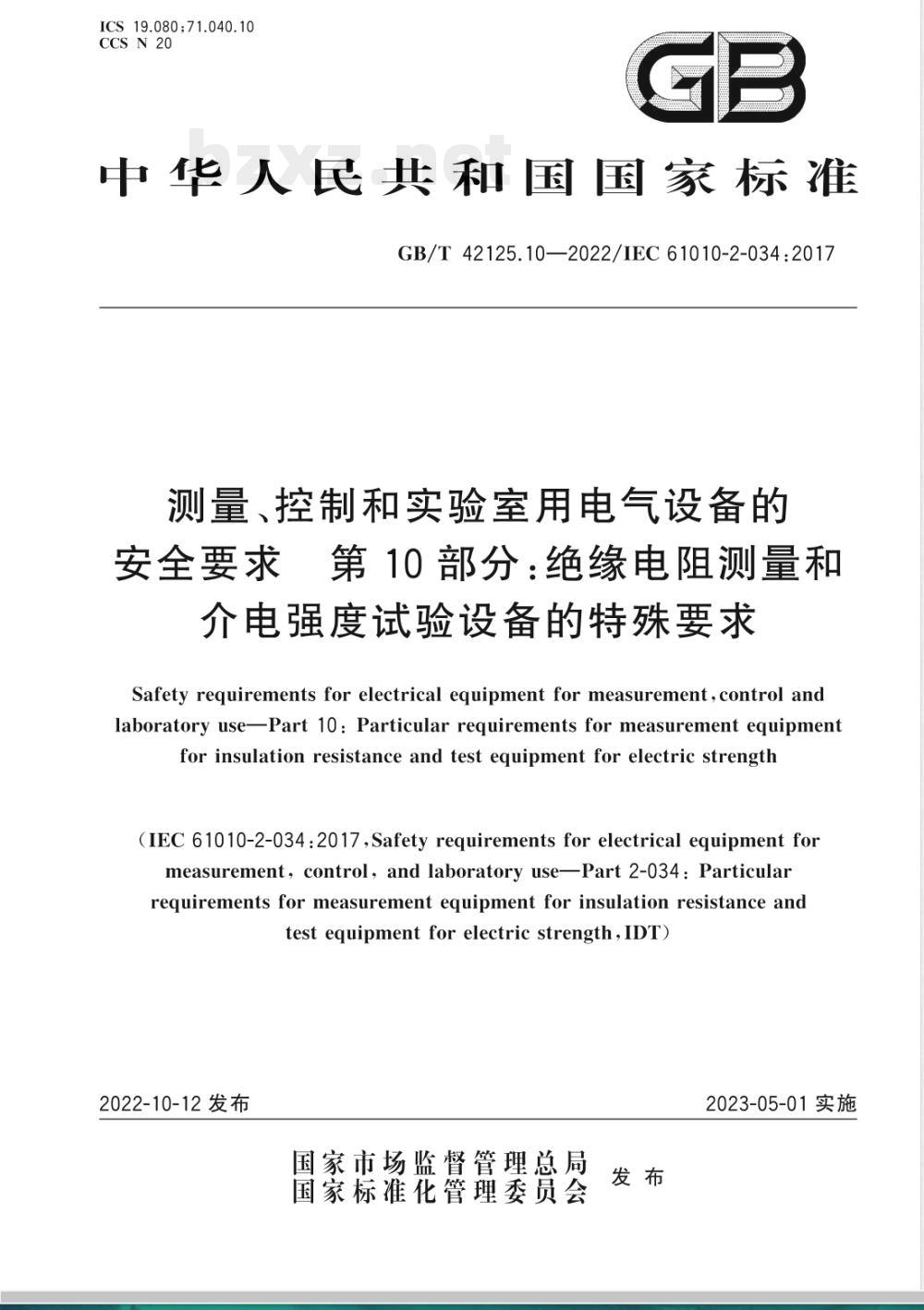

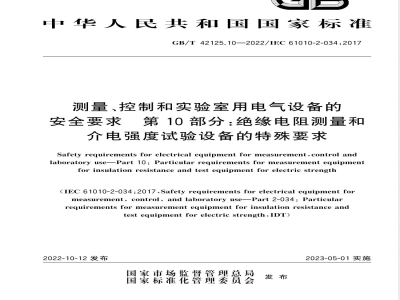

中华人民共和国国家标准
GB/T42125.10—2022/IEC61010-2-034:2017测量、控制和实验室用电气设备的安全要求第10部分：绝缘电阻测量和介电强度试验设备的特殊要求
Safety requirements for electrical equipment for measurement,control andlaboratory use-Part 10:Particular reguirements for measurement equipmentforinsulationresistanceand testequipmentfor electric strength(1EC61010-2-034:2017,Safetyrequirementsforelectricalequipmentfo1measurement,control,andlaboratoryusePart2-034:Particularrequirements for measurement equipment for insulation resistance andtest equipment for electric strength,IDT)2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会
2023-05-01实施

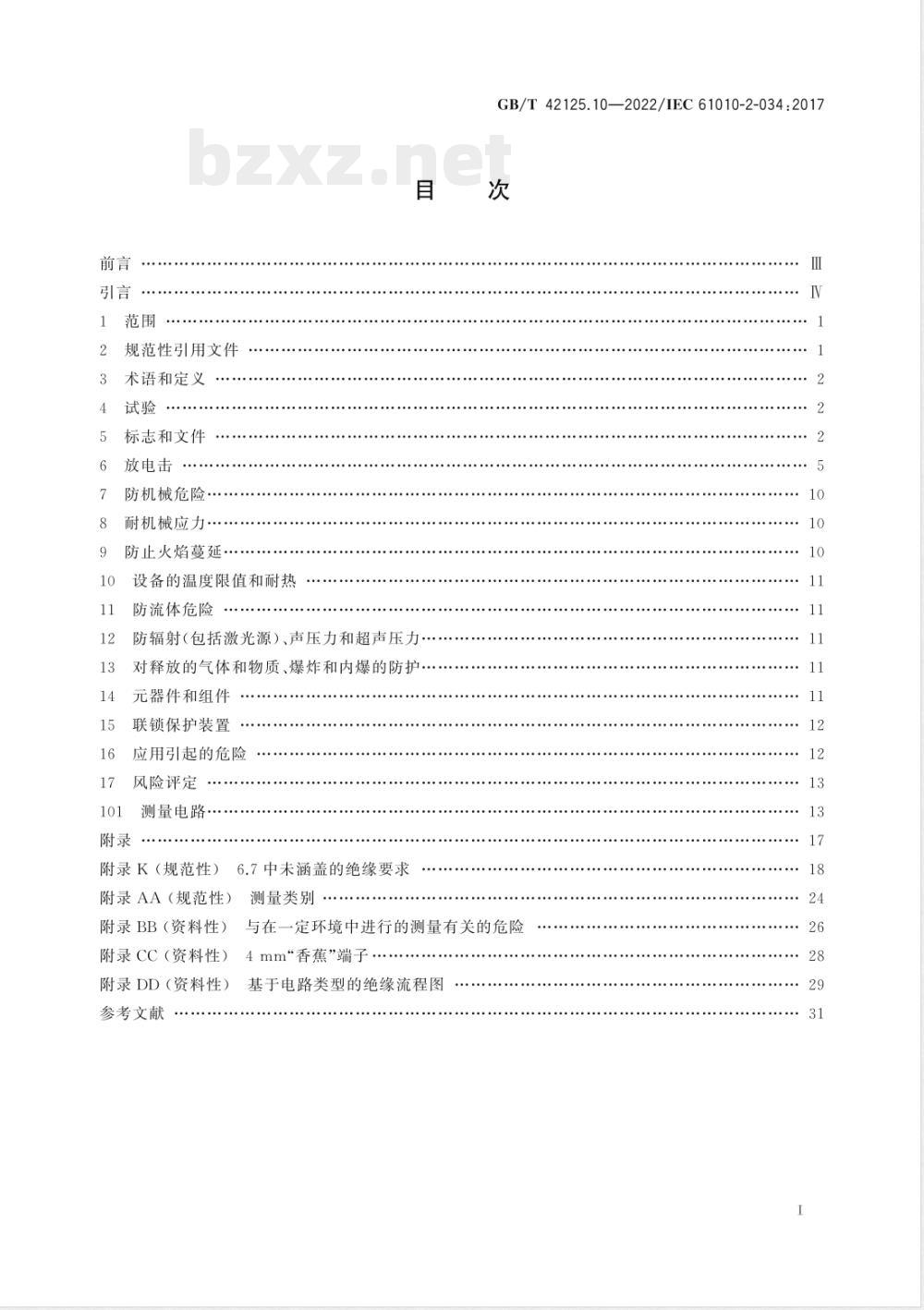

规范性引用文件
术语和定义
标志和文件
放电击
防机械危险
耐机械应力·
防止火焰蔓延
设备的温度限值和耐热
防流体危险
防辐射（包括激光源）、声压力和超声压力对释放的气体和物质、爆炸和内爆的防护元器件和组件
联锁保护装置bzxz.net
应用引起的危险
风险评定
测量电路·
附录K（规范性）
6.7中未涵盖的绝缘要求
附录AA（规范性）测量类别
附录BB（资料性）
附录CC（资料性）
附录DD（资料性）
参考文献
GB/T42125.10—2022/IEC61010-2-034:2017次
与在一定环境中进行的测量有关的危险4mm香蕉”端子。
基于电路类型的绝缘流程图

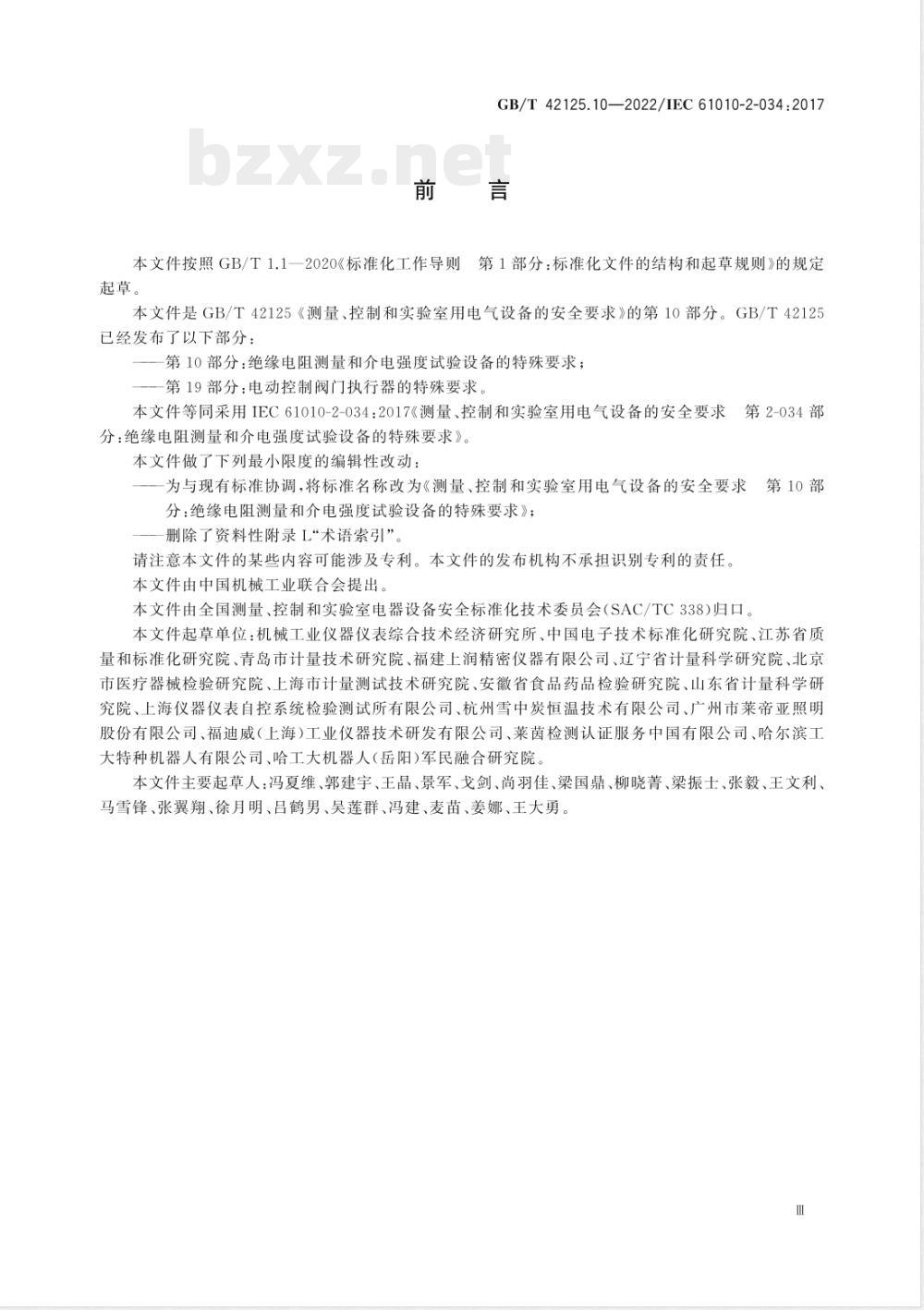

GB/T42125.10-—2022/IEC61010-2-034:2017前言
本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T42125《测量、控制和实验室用电气设备的安全要求》的第10部分。GB/T42125已经发布了以下部分：
第10部分：绝缘电阻测量和介电强度试验设备的特殊要求；第19部分：电动控制阀门执行器的特殊要求。本文件等同采用IEC61010-2-034：2017《测量、控制和实验室用电气设备的安全要求第2-034部
分：绝缘电阻测量和介电强度试验设备的特殊要求》。本文件做了下列最小限度的编辑性改动：第10部
一为与现有标准协调，将标准名称改为《测量、控制和实验室用电气设备的安全要求分：绝缘电阻测量和介电强度试验设备的特殊要求》；删除了资料性附录L“术语索引”。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国机械工业联合会提出。本文件由全国测量、控制和实验室电器设备安全标准化技术委员会（SAC/TC338）归口。本文件起草单位：机械工业仪器仪表综合技术经济研究所、中国电子技术标准化研究院、江苏省质量和标准化研究院、青岛市计量技术研究院、福建上润精密仪器有限公司、辽宁省计量科学研究院、北京市医疗器械检验研究院、上海市计量测试技术研究院、安徽省食品药品检验研究院、山东省计量科学研究院、上海仪器仪表自控系统检验测试所有限公司、杭州雪中炭恒温技术有限公司、广州市莱帝亚照明股份有限公司、福迪威（上海）工业仪器技术研发有限公司、莱茵检测认证服务中国有限公司、哈尔滨工大特种机器人有限公司、哈工大机器人（岳阳）军民融合研究院本文件主要起草人：冯夏维、郭建宇、王晶、景军、戈剑、尚羽佳、梁国鼎、柳晓菁、梁振士、张毅、王文利、马雪锋、张翼翔、徐月明、吕鹤男、吴莲群、冯建、麦苗、姜娜、王大勇GB/T42125.102022/IEC61010-2-034.2017引言
GB/T42125《测量，控制和实验室用电气设备的安全要求》拟由20个部分构成。一第1部分：通用要求。目的在于规定测量、控制和实验室用电气设备及其附件的通用安全要求。
一第2部分：材料加热用实验室设备的特殊要求。目的在于规定实验室用材料加热设备的特殊安全要求。
第3部分：制冷设备的特殊要求。目的在于规定测量、控制和实验室用的制冷设备的特殊安全要求。
一第4部分：气候与环境试验设备以及其他温度调节设备的特殊要求。目的在于规定气候与环境试验设备以及其他温度调节设备的特殊安全要求。第5部分：实验室用离心机的特殊要求。目的在于规定实验室用离心机的特殊安全要求。一第6部分：试验和测量电路的特殊要求。自的在于规定试验和测量电路的特殊安全要求。一第7部分：电工测量和试验用手持和手操探头组件的安全要求。目的在于规定手持和手操探头组件以及相关附件的安全要求。第8部分：电工测量和试验用手持和手操电流传感器的特殊要求。目的在于规定手持和手操电流传感器的特殊安全要求。
一第9部分：能测量电网电源电压的家用和专业用手持万用表的特殊要求。目的在于规定能测量电网电源电压的家用和专业用手持方用表的特殊安全要求。一第10部分：绝缘电阻测量和介电强度试验设备的特殊要求。目的在于规定输出电压交流50V或直流120V以上绝缘电阻测量和介电强度试验用设备的安全要求。第11部分：处理医疗材料用灭菌器和清洗消毒器的特殊要求。目的在于规定处理医疗材料用灭菌器和清洗消毒器的特殊安全要求。第12部分：实验室用混合和搅拌设备的特殊要求。自的在于规定用手机械搅拌和搅拌的电动实验室设备及其附件的特殊安全要求。第13部分：实验室用热原子化和离子化的原子光谱仪的特殊要求。目的在于规定实验室用热原子化和离子化的原子光谱仪的特殊安全要求。第14部分：实验室用分析和其他自的自动和半自动设备的特殊要求。自的在于规定实验室用分析和其他目的自动和半自动设备的特殊安全要求。第15部分：柜式×射线系统的特殊要求。自的在于规定柜式X射线系统的特殊安全要求。一第16部分：体外诊断（IVD）医疗设备的特殊要求。自目的在于规定预期用作体外诊断医用目的的医疗设备的特殊要求。
第17部分：教育机构中儿童使用设备的特殊要求。目的在于规定教育机构中学生操作人员使用设备和附件的特殊安全要求。一第18部分：控制设备的特殊要求。自的在于规定用于工业环境的控制设备的特殊要求和相关的鉴定试验。
第19部分：电动控制阀门执行器的特殊要求。目的在于规定用于安装在工业过程或离散控制环境中电动阀门控制执行器和电磁线圈的安全要求。一第20部分：工业通信电路和通信端口互联的特殊要求。自的在于规定安装在过程或离散控制环境中的工业通信电路的特殊安全要求。IV
GB/T42125.10—2022/IEC61010-2-034:2017注：各部分均等同采用IEC61010系列国际标准，对应关系如下：第1部分对应IEC61010-1；
一第2部分对应IEC61010-2-010：—第3部分对应IEC61010-2-011；第4部分对应IEC61010-2-012；
第5部分对应IEC61010-2-020：
—第6部分对应IEC61010-2-030；第7部分对应IEC61010-031；
第8部分对应IEC61010-2-032；
第9部分对应IEC61010-2-033；
第10部分对应IEC61010-2-034；第11部分对应IEC61010-2-040；第12部分对应IEC61010-2-051；第13部分对应IEC61010-2-061
第14部分对应IEC61010-2-081：第15部分对应IEC61010-2-091：第16部分对应IEC61010-2-101：第17部分对应IEC61010-2-130；第18部分对应IEC61010-2-201：第19部分对应IEC61010-2-202；第20部分对应IEC61010-2-203。IEC61010-1规定了其所适用所有设备的通用安全要求。对于某些类型的设备，IEC61010-1及其修订稿需要增补或修改一条或多条特殊要求条款。本文件需结合IEC61010-1：2010（包括AMD1：2016）一起使用。
本文件包含IEC61010-2-030的所有要求条款。本文件的要求条款适用于IEC61010-2-030与本文件范围内的设备。对于1EC61010-2-032、IEC61010-2-033和本文件范围内的设备，此三个文件需一起使用。
本文件写明\适用”的部分，表示IEC61010-1的相应条款适用于本文件；本文件写明“代替”或“修改”的部分，表明以本文件的条款为准；本文件中写明\增加\的部分，表明除要符合IEC61010-1的相应条款外，还一定要符合本文件中增加的条款。为了区别IEC61010-1中的条款，本文件增加的条款的编号以101开始，例如3.5.101。
1范围
GB/T42125.10—2022/IEC61010-2-034:2017测量、控制和实验室用电气设备的安全要求第10部分：绝缘电阻测量和介电强度试验设备的特殊要求
除下述内容外，IEC61010-1的第1章均适用。1.1.1本文件适用的设备
代替：
用下列内容代替：
本系列安全标准主要预定用作范围内提及的相关产品的产品安全标准，根据IEC指南104和ISO/IEC指南51中规定的原则，技术委员会在对类似于本文件范围内提及的产品制定相关文件时也应使用本文件。
本文件规定了输出电压交流50V或直流120V以上绝缘电阻测量和介电强度试验用设备的安全要求。
本文件也适用于具有绝缘电阻测量功能或介电强度试验功能的组合测量设备。1.1.2不包括在本文件范围内的设备增加：
增加下列新的列项：
aa）IEC61557-8交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第8部分：IT系统的绝缘监控装置：IEC61557-9交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测bb）
量或监控设备第9部分：IT系统中的绝缘故障定位设备。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
除下述内容外，IEC61010-1的第2章均适用：代替：
将IEC60364-4-44替换为：
IEC60364-4-44：2007/AMD1：2015低压电气装置第4-44部分：安全防护电压骚扰和电磁骚扰防护(Low-voltage electrical installationsPart4-44:Protectionfor safetyProtectionagainst voltagedisturbances and electromagnetic disturbances)注：GB/T16895.10—2021低压电气装置第4-44部分：安全防护电压骚扰和电磁骚扰防护（IEC60364-4-44：2018.IDT)
增加：
增加新的规范性引用文件：
GB/T42125.10—2022/IEC61010-2-034:2017IEC61010-2-032测量、控制和实验室用电气设备的安全要求第2-032部分：电工测量和试验用手持和手操电流传感器的特殊要求（Safetyrequirementsforelectricalequipmentformeasurement，control and laboratory usePart 2-032:Particular requirements for hand-held and hand-manipulatedcurrent sensors for electrical test and measurement)注：GB4793.2—2008测量、控制和实验室用电气设备的安全要求第2部分：电工测量和试验用手持和手操电流传感器的特殊要求（IEC61010-2-032：2002，IDT）3术语和定义
IEC61010-1界定的以及下列术语和定义适用于本文件。3.5
安全术语
代替：
用下列新定义代替3.5.4的定义：3.5.4
电网电源
低压供电系统。
增加：
增加下列新定义：
测量类别
measurementcategory
根据预定要连接到的电网电源类型对试验和测量电路的分类注：测量类别考虑了过电压类别、短路电流限值、进行试验或测量时在建筑物中安装的位置，以及在建筑物安装时能量限制或瞬态保护的一些形式。更多信息见附录AA，4试验
IEC61010-1的第4章均适用。
标志和文件
除下述内容外，IEC61010-1的第5章均适用。用以下新标题替换标题：
5标志、指示器和文件
端子、连接件和操作装置
增加：
增加下列新条款：
5.1.5.101
测量电路端子
5.1.5.101.1概述
本文件范围适用的设备的一些测量电路端子，也可作为输出端子。2
除5.1.5.101.5所准许的情况外：a
测量电路端子的对地额定电压值应进行标记：GB/T42125.10—2022/IEC61010-2-034:2017如适用，每一对或每一组预计一起使用的测量电路端子的额定电压或额定电流值应进行标记；b）
如适用，每单独一对或一组测量电路端子的相关测量类别或表1中序号14的符号应按5.1.5.101.2和5.1.5.101.3的规定进行标记测量电路端子通常成对或成组地提供。每一对或一组端子可能有一个额定电压或一个额定电流，或两者都有，在该组中，每一单个的端子可能有一个对地额定电压。对于某些设备，端子间的额定电压可能与对地额定电压不同。标志应清楚，以免误解。如果电流测量端子不用于连接到无内部保护的电流互感器（见101.2），应标记表1中序号14的符号。
标志应置于靠近端子的位置。但如果没有足够的空间（如在多输人设备中），标志可置于铭牌或刻度板上，或可用表1中序号14的符号标记于端子上。对于任何一组测量电路端子，如果表1中序号14的符号靠近端子，则不需要多次标记通过目视检查来检验是否合格，同时如适用，可按照5.1.5.101.2、5.1.5.101.3和5.1.5.101.4的规定进行检验，并考虑到5.1.5.101.5中的例外情况。5.1.5.101.2额定测量类别Ⅱ、或V的测量电路端子额定测量类别Ⅱ、Ⅲ或IV的测量电路端子，应标记相关的测量类别。如适用，测量类别标志应为“CATI”\CATⅢI或\CATI”。充许标记一种以上的测量类别及其对地额定电压。通过目视检查来检验是否合格。5.1.5.101.3用于连接到电压超过6.3.1限值的测量电路端子对于连接到电压高于6.3.1限值的测量电路端子，应使用表1中序号14的符号进行标记，但不包括额定测量类别为IⅡ、Ⅲ或IV的测量[见5.4.1bb)]。通过目视检查来检验是否合格。5.1.5.101.4危险带电的输出端子绝缘电阻测量和介电强度试验设备中可能是危险带电的输出端子，应在靠近这些端子的地方使用表1中序号12进行标记。
通过目视检查来检验是否合格。5.1.5.101.5永久性连接、专用或低压的测量电路端子在下列条件下测量电路端子不需进行标记：预定永久性连接且不可触及的端子[见5.4.3aa)和bb)]；a)
仅预定连接到其他设备的特定端子；b）
从其他指示可明显看出额定电压低于6.3.1限值的低压端子。注：预定输入低于6.3.1限值，可接受的指示的例子，包括单量程指示电压表或电流表的满刻度偏转标志或多量程万用表的最大标志：电压选择开关的最大量程标志：标记的电压或功率额定值，用dB、mW或W表示的，如文件中所解释，其等效值小于交流30V通过目视检查来检验是否合格。5.4.1概述
增加：
GB/T42125.102022/IEC61010-2-034:2017增加下列新列项和段：
aa）如果测量电路有测量类别Ⅲ、Ⅲ或V类的额定值，则各相关测量类别的信息（见5.1.5.101.2）；bb）对于没有测量类别IⅡI、Ⅲ或IV类的额定值，但可能被连接到此类电路中而误用的测量电路，不要在电网电源上使用该设备的警告，以及包瞬态过电压在内的详细额定值（更多信息见AA.2.4)。
对于同一测量电路，有些设备可能具有多个测量类别额定值。对于此类设备，文件应清晰说明设备预定在何处使用以及不在何处使用的测量类别。5.4.3设备安装
增加：
增加下列新列项：
aa）对于额定用于测量类别Ⅱ、Ⅲ或IV的永久连接的测量电路端子，测量类别、适用的情况下的额定电压或额定电流的信息（见5.1.5.101.2）；bb）对于不是额定用于测量类别Ⅱ、Ⅲ或IV的永久连接的测量电路端子，在适用的情况下，额定电压、额定电流和额定瞬态过电压的信息（见5.1.5.101.5）。增加：
增加下列新条款：
危险指示器
5.101.1概述
应至少提供下列危险指示器之一：危险指示灯
如提供危险指示灯，则当端子上有危险带电电压时，指示灯应点亮或闪烁。它可以在输出被激活的任何时刻开始点亮或闪烁。
指示灯应为红色，
指示灯闪烁时，频率为50次/min至300次/min。占空比应至少为40%。通过目视检查和测量来检验是否合格b）可变可见指示器
如提供具有对比色的可变可见指示器，则当端子上有危险带电电压时，该指示器应工作。它可以在输出被激活的任何时刻开始工作。可见指示器应具有明显对比色和/或图案的等间距区域。通过目视检查来检验是否合格。e）声响指示器
如提供声响指示器，则当端子上有危险带电电压时，该指示器应发出最小声压级为70dBA及基波频率低于5kHz的持续声音，以警告操作人员或旁观者。它可以在输出被激活的任何时刻开始发出声音。
通过测量操作人员所在位置和旁观者位置的最大A加权声压级来检查符合性。下列条件适用。1
在测量过程中，设备按正常使用进行安装和操作2）
用于测量的声级计符合1EC61672-1的第1型的要求，或者如采用积分式声级计，则符合IEC61672-2的第1型的要求，
任何墙壁或其他物体与设备表面之间的距离不小于3m。3）
