本标准规定了机械指示表最重要的设计和计量特性。

ICS17.040.30
中华人民共和国国家标准
GB/T39547—2020/IS0463:2006
机械指示表的设计和计量特性
Design and metrological characteristics of mechanical dial gauges[ISO463:2o06,GeometricalProductSpecifications(GPS)Dimensionalmeasuring equipmentDesign andmetrologicalcharacteristics of mechanical dial gauges,IDT2020-12-14发布
国家市场监督管理总局
国家标准化管理委员会
2021-07-01实施

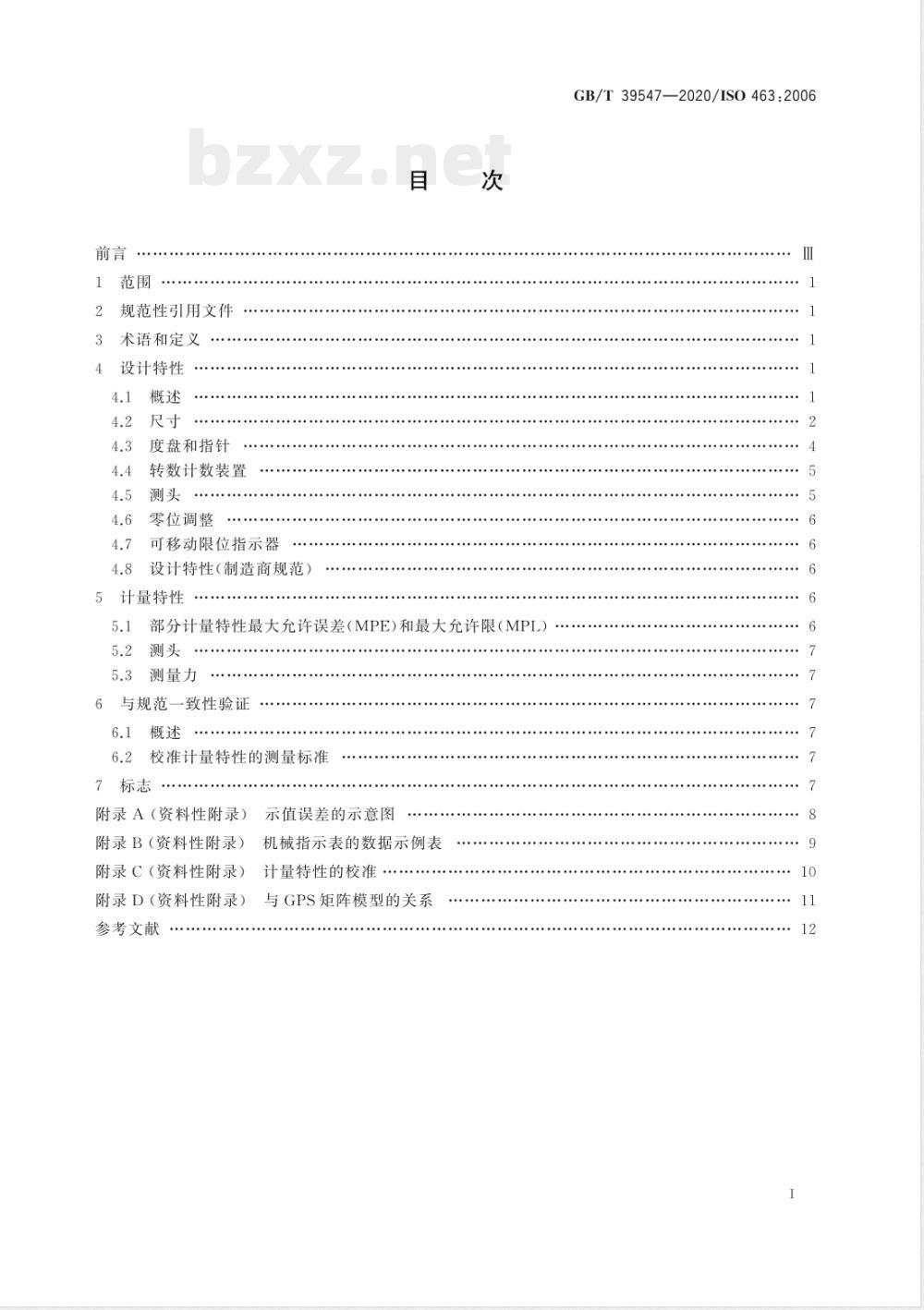

规范性引用文件
术语和定义
设计特性
度盘和指针
转数计数装置
零位调整
可移动限位指示器
设计特性（制造商规范）
5计量特性
部分计量特性最大允许误差（MPE）和最大允许限（MPL）..测头
测量力
与规范一致性验证
校准计量特性的测量标准
7标志
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
参考文献
示值误差的示意图
机械指示表的数据示例表
计量特性的校准www.bzxz.net
与GPS矩阵模型的关系
GB/T39547—2020/IS0463:2006

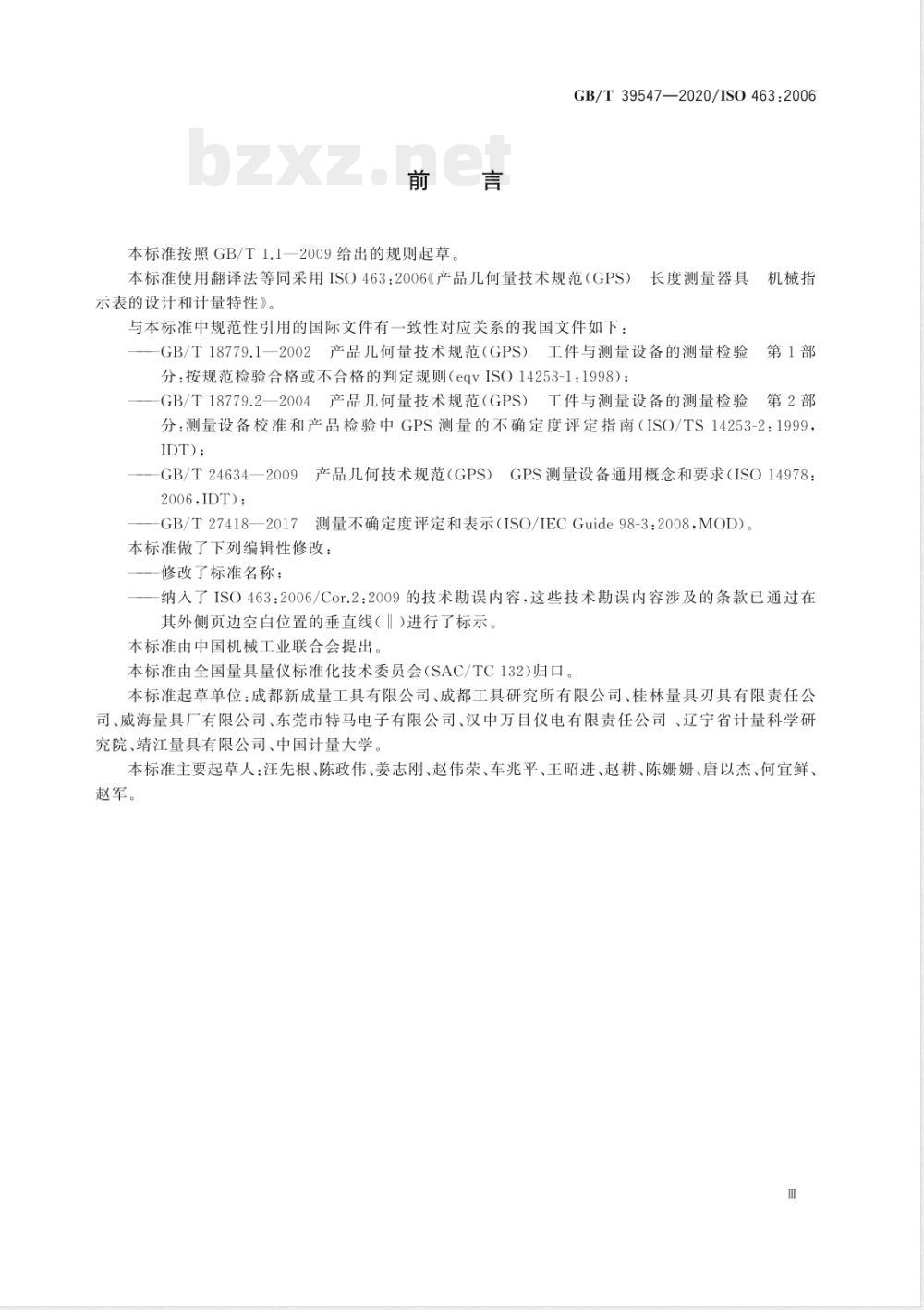

本标准按照GB/T1.1—2009给出的规则起草GB/T39547—2020/ISO463：2006本标准使用翻译法等同采用ISO463：2006《产品几何量技术规范（GPS）长度测量器具机械指示表的设计和计量特性》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T18779.1—2002
2产品几何量技术规范（GPS）工件与测量设备的测量检验分：按规范检验合格或不合格的判定规则（eqvISO14253-1：1998）；GB/T18779.2—2004产品几何量技术规范（GPS）工件与测量设备的测量检验第1部
第2部
分：测量设备校准和产品检验中GPS测量的不确定度评定指南（ISO/TS14253-2：1999，IDT);
GB/T24634—2009
2006.IDT);
GB/T27418—2017
产品几何技术规范（GPS）
GPS测量设备通用概念和要求（ISO14978：测量不确定度评定和表示（ISO/IECGuide98-3：2008，MOD）本标准做了下列编辑性修改：
修改了标准名称；
纳入了ISO463：2006/Cor.2：2009的技术勘误内容，这些技术勘误内容涉及的条款已通过在其外侧页边空白位置的垂直线（）进行了标示，本标准由中国机械工业联合会提出。本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。本标准起草单位：成都新成量工具有限公司、成都工具研究所有限公司、桂林量具刃具有限责任公司、威海量具厂有限公司、东莞市特马电子有限公司、汉中万目仪电有限责任公司、辽宁省计量科学研究院、靖江量具有限公司、中国计量大学。本标准主要起草人：汪先根、陈政伟、姜志刚、赵伟荣、车兆平、王昭进、赵耕、陈姗姗、唐以杰、何宜鲜、赵军。
1范围
GB/T39547—2020/ISO463:2006
机械指示表的设计和计量特性
本标准规定了机械指示表最重要的设计和计量特性。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO14253-1产品几何量技术规范（GPS）工件与测量设备的测量检验第1部分：按规范检验合格或不合格的判定规则GeometricalProductSpecifications（GPS）Inspectionbymeasurementofworkpieces and measuring equipment-Part l:Decision rules for proving conformance or non-conformancewithspecifications
ISO/TS14253-2产品几何量技术规范（GPS）工件与测量设备的测量检验第2部分：测量设备校准和产品检验中GPS测量的不确定度评定指南工GeometricalProductSpecifications（GPS）一Inspection bymeasurement ofworkpiecesand measuring equipment-Part2:Guideto theestimation ofuncertainty in GPS measurement, in calibration of measuring equipment and in product verificationISO14978产品几何量技术规范（GPS）GPS测量设备通用概念和要求[GeometricalProductSpecification (GPS)-General concepts and requirement for GPS measuring equipment]ISO/IECGuide98-3测量不确定度第3部分：测量不确定度表示指南（GUM：1995）[Uncertainty of measurementPart 3:Guide to the expression of uncertainty in measurement(GUM：1995)J
ISO/IECGuide99国际计量学词汇基础通用的概念和相关术语（VIM)[Internationalvocabu-lary of metrologyBasic and general conceptsand associated terms(VIM)3术语和定义
ISO14253-1，ISO/TS14253-2、ISO14978、ISO/IECGuide99界定的以及下列术语和定义适用于本文件。
机械指示表mechanicaldialgauges利用机械传动系统，将测杆的直线位移转变成指针在圆度盘上的角位移，并由度盘进行读数的测量器具。
注：该测量器具也可能具有转数指示装置，如：转数指针或者测杆位移指针。4设计特性
4.1概述
总体设计和工艺应使指示表的性能符合要求。除非制造商另有规定，否则需遵照本标准要求机械指示表的设计和刚度应保证测杆运动自由不受安装装置的影响，且能达到稳定安装所必需的程度。若使用其他安装方法，例如：安装在后板上的凸耳，其设计和刚度应达到性能要求不受损。1
GB/T39547—2020/IS0463:2006
4.2尺寸
机械指示表应符合图1、图2和表1中规定的尺0
说明：
一标尺：
一限位指示器：
3度盘：
·最大所需空间。
测量面。
Z(2 : 1)
表围：
一指针：
一转数计数装置：
以确保互换性
轴套：
测杆：
—测头：
图1指示表的型式示意图
一表罩。
见图1。
图2端面指示表的型式示意图
GB/T39547—2020/IS0463:2006
GB/T39547-2020/IS0463:2006
尺寸分类
表圈直径D“范围
轴套直径D，
测头外径D
螺纹尺寸D。
螺纹尺寸D；
夹持直径D.
轴套长度L
长度L
螺纹长度L：
螺纹长度L
中心线至后盖距离L。
实际表圈直径等于其宽度。
爽持直径D。是可选的。
测杆向上压人
4大小取决于测量范围。
度盘和指针
主要尺寸
表圈直径
单位为毫米
度盘应按照标尺间隔进行刻度，标尺间隔和它的单位应标注清晰，布局示例如图3所示（标尺间隔：0.01mm,0.001mm)。
指针多圈旋转的度盘
标尺排列示意图
指针部分旋转的度盘
当测杆压人轴套时，指针应按顺时针方向转动。对于指针旋转大于一圈的指示表见图3a）的度盘布局：GB/T39547—2020/IS0463:2006
当测杆处于自由状态，度盘零位标记处于12点钟位置时，指针应位于逆时针方向至少1/10标尺范围（预量程）：超出测量范围的行程（过量程）不应小于标尺范围的1/10[见图4a）]。对于指针旋转小于一圈的指示表[见图3b)的度盘布局：当测杆处于自由状态，指针应位于时针方向至少3个标尺间隔外（预量程）。超出测量范围（过量程），不应少于3个标尺间隔，但不能越过测杆处于自由状态时指针的位置见图4b）]。指针多圈旋转的指示表
说明：
预量程：
过量程。
b）指针部分旋转的指示表
图4预量程和过量程的示例
4.4转数计数装置
当存在转数计数装置时，主指针每圈旋转至12点钟时，转数指针应指向转数度盘的适当位置。4.5测头
测头应可更换。它应具有耐磨的测量面，并应具有合适的形状和表面粗糙度（见图1）。5
GB/T39547—2020/ISO463:2006
零位调整
机械指示表应提供可靠的方式实现零位重置。例如：通过锁紧装置或摩擦阻力·使所置零位位置可靠。
可移动限位指示器
所提供的限位指示器不应影响正常读数（见图1）。设计特性（制造商规范）
作为最低要求，制造商应至少指定表2中列出的信息（参见附录B)。表2
宽度W
最大所需空间
测量范围
标尺间隔
由制造商定义。
计量特性
厚度T
高度H
测杆提升装置
附件安装和类型
液体和灰尘保护等级
测杆防震保护
设计特性
是/香
是/否
(代码IP)/无
是/否
部分计量特性最大允许误差（MPE）和最大允许限（MPL）MPE是规范允许的计量特性误差的极限值。MPL是规范允许的计量特性的极限值。制造商应指定表3中给出的机械指示表计量特性的MPE和MPL相关信息。除非制造商另有规定，否则机械指示表在测量范围内的任意位置和任意方向，其静态特性应符合表中给出的滞后误差和重复性误差的MPE/MPL值（见表3）。6
