QB/T 1269一1991.
QB/T 1269参照采用国际标准IS0 3376-1976《皮革-抗张 强度和伸长率的测定》。
1主题内容与适用范围
QB/T 1269规定了毛皮成品抗张强度的测定方法。
QB/T 1269适用于各种毛皮成品的测定。
2引用标准
QB/T 1268毛皮成品 试片厚 度和宽度的测定
QB/T 1266毛皮成品 物理性 能测试用试片的空气调节
3术语
3.1抗张强度
试片在规定的温度湿度的空气中调节后，测定厚度，并在拉力机上进行伸展到断裂时，断点单位横断面积上所承受力的负荷数。以牛顿每平方毫米表示。
4仪器
4.1 刀模:内壁表面必须光滑并与刀口所形成的表面垂直，刀模刀口锋利，并应在一个平面上,刀口部分与外表面形成的楔角a应为20~25°，其高度b应大于试样厚度(如图1所示)。
4.2厚度测定仪:按QB/T 1268进行测定。
4.3直尺: 分度为0.5mm。
4.4拉力机: 最大负荷不超过500N。夹头移动速度必须均匀，为100士 10mm/min。夹 头的结构应保证试片不打滑、不位移。拉力机对.试样所加的力，应落在经过校正其误差在1 %范围以内的刻度盘上。
5试样
5.1大皮类飞皮:试样用刀模按图2规定形状切取(单位mm) ,应按QB/τ 1266进行空气调节。
5.3试片厚度和宽度的测定点
5.3.1大皮类毛皮试片厚 度和宽度的测定，测定试片中a.b、c 三点的厚度和宽度(见图2)。
5.3.2中、 小类毛皮测定a、b两点的厚度和宽度(见图8)。
6测定方法
6.1校正拉力机读数盘上的指针到零;
6.2将试片固定在拉力机上下夹头中，其夹口的边沿与试片的AB、CD对齐，使试片受力部分的长度，大皮类毛皮的试片为50mm，中小皮类毛皮的试片为20mm。
6.3开动机器， 放开制动闸，直到试片拉断为止，停止制动闸。
6.4记录断点 位置及断裂负荷数。
7测定结果的计算
结果按下式计算

中华人民共和国行业标准
毛皮成品下抗张强度的测定
QB/T1269-91下载标准就来标准下载网
本标准参照采用国际标准IS03376—1976《皮革一抗张强度和伸长率的测定》。主题内容与适用范围
本标准规定了毛皮成品抗张强度的测定方法。本标准适用于各种毛皮成品的测定。2引用标准
QB/T1268毛皮成品试片厚度和宽度的测定QB/T1266毛皮成品物理性能测试用试片的空气调节3术语
3.1抗张强度
试片在规定的温度湿度的空气中调节后，测定厚度，并在拉力机上进行仲展到断裂时，断点单位横断面积上所承受力的负荷数。以牛顿每平方毫米表示。4仪器
4.1刀模：内壁表面必须光滑并与刀口所形成的表面垂直，刀模刀口利，并应在一个平面上，刀口部分与外表面形成的楔角α应为20～25，其高度h应大于试样厚度（如图1所示）。
4.2厚度测定仪：按QB/T1268进行测定。
4.3直尺：分度为0.5mm，
4.4拉力机：最大负荷不超过500N。夹头移动速度必须均勾，为100±10mm/min。夹头
的结构应保证试片不打滑、不位移。拉力机对试样所加的力，应落在经过校正其误差在1%范围以内的刻度盘上。5试样
5.1大皮类毛皮：试样用刀模按图2规定形状切取（单位mm），应按QB/T1266进行空气调节。
中华人民共和国轻工业部1991--10-17批准1992-06-01实施
--39~-

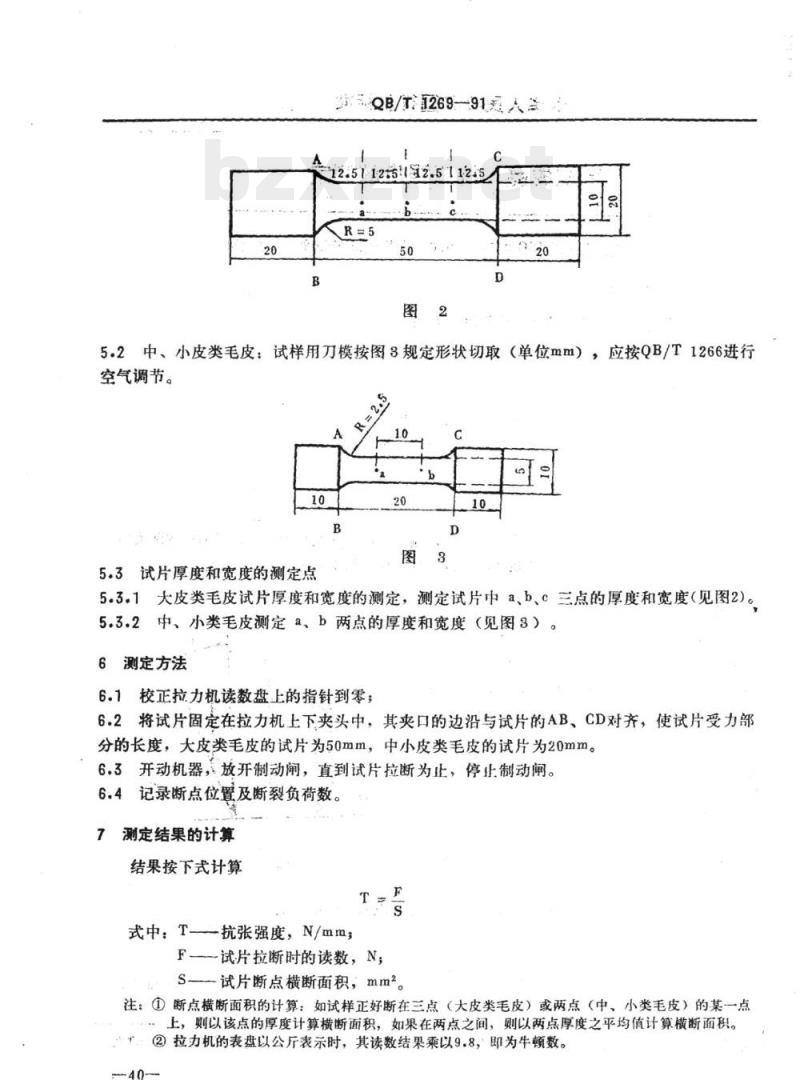

办QB/T1269-91人三
12.511251/12.51125
5.2中、小皮类毛皮：试样用刀模按图3规定形状切取（单位mm），应按QB/T1266进行空气调节。
5.3试片厚度和宽度的测定点
5.3.1大皮类毛皮试片厚度和宽度的测定，测定试片中a、b、c三点的厚度和宽度（见图2）。5.3.2中、小类毛皮测定a、b两点的厚度和宽度（见图8）。6测定方法
6.1校正拉力机该数盘上的指针到零；6.2将试片固定在拉力机上下夹头中，其夹口的边沿与试片的AB、CD对齐，使试片受力部分的长度，大皮类毛皮的试片为50mm，中小皮类毛皮的试片为20mm。6.3开动机器，放开制动闸，直到试片拉断为止，停止制动闸。6.4记录断点位置及断裂负荷数。7测定结果的计算
结果按下式计算
式中：T-—抗张强度，N/mm;
F—试片拉断时的读数，N，
S—试片断点横断面积，mm。
注：①断点横断面积的计算：如试样正好断在三点（大皮类毛皮）或两点（中、小类毛皮）的某一点上，则以该点的厚度计算横断面积，如果在两点之间，则以两点厚度之平均值计算横断面积。②拉力机的表盘以公斤表示时，其读数结果乘以9.8，即为牛顿数。40
附加说明：
本标准由轻工业部质量标准司提出。本标准由全国毛皮制革标准化中心归口。本标准由轻工业部毛皮制革工业科学研究所负责起草。本标准主要起草人：苏晓春汤清莲。41
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
