GB/T 41990-2022
基本信息
标准号： GB/T 41990-2022
中文名称：公共安全 虹膜识别应用 采集设备
标准类别：国家标准(GB)
英文名称：Public security—Iris recognition applications—Capture devices
标准状态：现行
发布日期：2022-10-12
实施日期：2023-05-01
出版语种：简体中文
下载格式：.pdf .zip
下载大小：4959983
标准分类号
标准ICS号：环保、保健与安全>>13.310犯罪行为防范
中标分类号：综合>>社会公共安全>>A91安全防范报警系统
关联标准
出版信息
出版社：中国标准出版社
页数：16页
标准价格：31.0
相关单位信息
起草人：何召锋、李星光、张慧、刘京、王云龙、孙哲南、李海青、侯广琦、侯鸿川、戎玲、顾荣杰、吴治平、杨春林、陈书楷、林晓清、陈蕊丽、任福云、杨金锋、张堃博、王微
起草单位：北京中科虹霸科技有限公司、北京邮电大学、中国科学院自动化研究所、天津中科虹星科技有限公司、公安部第一研究所、北京眼神智能科技有限公司、公安部第三研究所、熵基科技股份有限公司、中国人民公安大学、天津中科智能识别有限公司、深圳职业技术学院
归口单位：全国安全防范报警系统标准化技术委员会(SAC/TC 100)
提出单位：中华人民共和国公安部
发布部门：国家市场监督管理总局 国家标准化管理委员会
主管部门：全国安全防范报警系统标准化技术委员会(SAC/TC 100)
标准简介
本文件规定了公共安全虹膜识别应用中采集设备的技术要求，描述了试验方法，确立了检验规则。
本文件适用于公共安全虹膜识别应用中采集设备（以下简称产品）的设计、生产和检验。
标准图片预览
标准内容

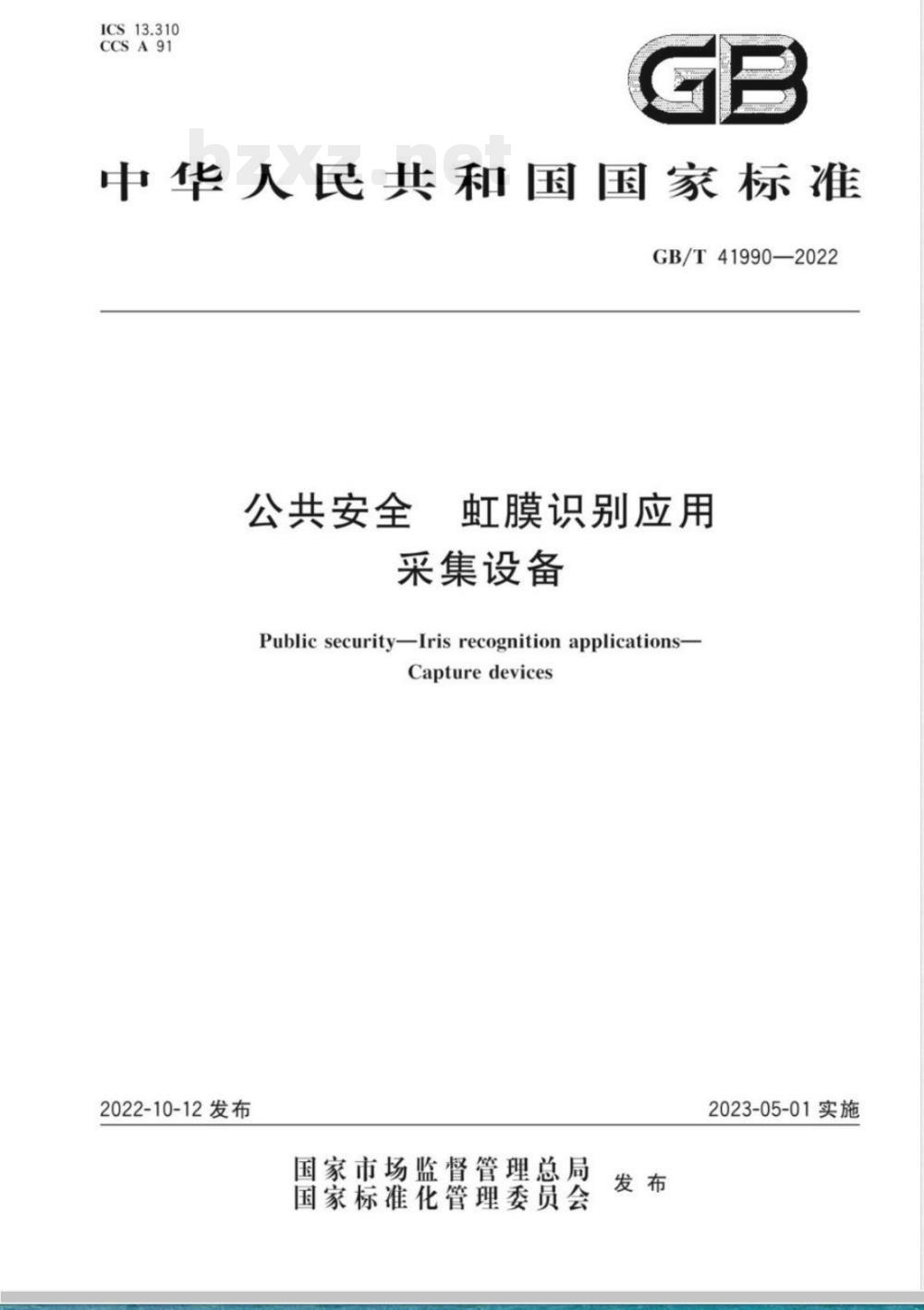

ICS13.310
CCSA91
中华人民共和国国家标准
GB/T41990—2022
公共安全
虹膜识别应用
采集设备
Public security-ris recognition applications-Capturedevices
2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会
2023-05-01实施
GB/T41990—2022
规范性引用文件
术语和定义
缩略语
技术要求
试验方法
检验规则
附录A（规范性）
测试卡构建规则
GB/T41990-—2022
本文件按照GB/T1.1—2020<标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草，
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中华人民共和国公安部提出。本文件由全国安全防范报警系统标准化技术委员会（SAC/TC100）归口。本文件起草单位：北京中科虹霸科技有限公司、北京邮电大学、中国科学院自动化研究所、天津中科虹星科技有限公司、公安部第一研究所、北京眼神智能科技有限公司、公安部第三研究所、嫡基科技股份有限公司、中国人民公安大学、天津中科智能识别有限公司、深圳职业技术学院。本文件主要起草人：何召锋、李星光、张慧、刘京、王云龙、孙哲南、李海青、侯广琦、侯鸿川、戎玲、顾荣杰、吴治平、杨春林、陈书楷、林晓清、陈蕊丽、任福云、杨金锋、张垫博、王微、1范围
公共安全虹膜识别应用
采集设备
GB/T41990—2022
本文件规定了公共安全虹膜识别应用中采集设备的技术要求，描述了试验方法，确立了检验规则。本文件适用于公共安全虹膜识别应用中采集设备（以下简称“产品”）的设计、生产和检验。2规范性引用文件
下列文件中的内容通过文中的规范性引用面构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用手本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.12012
GB/T28292002
计数抽样检验程序
第1部分：接接收质量限（AQ检索的逻批检验抽样周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T5080.7—1986
验方案
GB/T15211—2013
GB/T17626.2—2018
GB/T17626.3—2016
GB/T201452006
GB/T41786—2022
GB/T41988—2022
GA/T14862018
3术语和定义
设备可靠性试验
恒定失效率假设下的失效率与平均无故障时间的验证试安全防范报警设备
环境适应性要求和试验方法
电磁兼容
电磁兼容
试验和测量技术
静电放电抗扰度试验
试验和测量技术
灯和灯系统的光生物安全性
公共安全
公共安全
安全防范
生物特征识别
虹膜识别应用
虹膜识别应用
射频电磁场辐射抗扰度试验
图像技术要求
程序接口规范
GB/T41786—2022界定的以及下列术语和定义适用于本文件3.1
deviceresolution
设备分辨力
设备对单位距离内等间距黑白线条对数的分辨能力。注：设备分辨力单位为lp/mm。
采集距离
capture distance
被采集对象的眼睛到产品的虹膜摄像头之间的距离。3.3
高effectivecapturedistance
有效采集距离
设备能够达到既定功能要求和性能要求情况下的采集距离1
GB/T41990—2022
4缩略语
下列缩略语适用于本文件
MTF：调制传递函数（(ModulationTransferFunction）5
技术要求
基本要求
外观及结构
产品显示框应保持清洁，无机械损伤，紧固件无松动。5.1.2
产品标志应符合以下要求：
包括名称、型号、商标、出厂编号、生产厂家等，接口应有通用符号或中文明确标识：难以被擦除。
供电及接口
产品供电及接口应符合以下要求：采用USB供电或其他供电方式：
有USB或RJ45接口。
功能要求
虹膜采集
产品应能采集并传输虹膜图像
产品宜能通过LED指示灯或其他装置显示其状态5.2.3有效采集距离范围
产品有效采集距离范围应符合产品说明书的规定。5.3
性能要求
光源波长
产品宜选用700nm~900nm波长范围的主动光源。5.3.2
图像菜集时间
从发送图像采集指令开始到一幅图像数据接收完成.应不超过200ms。5.3.3
设备分辨力
在有效采集距离范围内.设备分辨力应不小于2lp/mm。2
MTF值
在有效采集距离范围内，设备分辨力为2lp/mm时，MTF值应不小于50%。5.3.5
虹膜采样分辨率
在有效采集距离范围内·虹膜采样分辨率应不小于16像素/mm。在虹膜注册的有效采集距离范围内，虹膜采样分辨率应不小于20像素/mm。5.3.6
灰度等级
GB/T41990—2022
在有效采集距离范围内，产品采集图像的灰度等级应符合GB/T41988一2022中5.3的要求5.3.7
灰度等级利用率
在有效采集距离范围内，产品采集图像的灰度等级利用率应符合GB/T41988-2022中5.4的要求。
虹膜与巩膜对比度
在有效采集距离范围内，产品采集图像的虹膜与巩膜对比度应符合GB/T41988-2022中5.7的要求，
虹膜与瞳孔对比度
在有效采集距离范围内，产品采集图像的虹膜与瞳孔对比度应符合GB/T41988—2022中5.8的要求。
环境适应性要求
根据使用环境的严酷等级不同，采集设备的环境适应性应符合表1所示等级中的一个等级。环境适应性等级分为3个等级，见表1。在承受各项气候和机械环境试验后.模块应无任何电气故障、结构变形或接触不良现象。每项试验中及试验后功能均应正常。表1
高温试验
（工作状态）
低温试验
（工作状态）
恒定湿热试验
（工作状态）
正弦振动试验
（工作状态）
额定值
相对湿度93%
额率10Hz~150Hz
加速度2m/s
扫频速率1oct/min
三轴向各1个循环
试验时间
环境适应性等级
额定值
-25℃
相对湿度93%
预率10Hz~150Hz
加速度5m/s
扫频速率1oct/min
三轴向各1个循环
试验时间
额定值
-40℃
相对湿度93%
额率10Hz~150Hz
加速度5m/
扫频速率1oct/min
三轴向各1个循环
试验时间
GB/T41990—2022
5电磁兼容适应性要求
5.5.1静电放电抗扰度
应符合GB/T17626.2-2018表1中严酷等级3的要求，试验期间允许功能短暂丧失或降低，试验后应能自行恢复，不需要操作者干预，检查功能应正常。5.5.2射频电磁场辐射抗扰度
应符合GB/T17626.3—2016表1中严醋等级3的要求，试验后检查功能应正常。5.6
平均无故障工作时间
产品平均无故障工作时间（MTBF）应不小于5000h。主动光源安全性要求
主动光源强度对人眼造成的视网膜热危害（L）、近红外视网膜危害（微弱视觉刺激）（LR）、红外辐射危害（E）的曝辐限值，应符合GB/T20145—2006中4.3.5、4.3.6、4.3.7的规定试验方法
试验条件
试验环境条件
试验环境条件为：
环境温度：+15℃~+35℃；
相对湿度：25%~75%：
——大气压力：86kPa~106kPa
环境光照：不大于30001x。
连接与设置
受检方应提供带包装的虹膜采集设备，驱动软件，功能测试软件及使用说明·使受试样品构成满足功能和性能测试要求的试验基本单元，与功能测试软件进行连接受试样品的应用程序接口函数应符合GA/T1486一2018第4章的规定，并提供提示信息函数接口。
6.1.3硬件平台
CPU主1.8GHz双核以上、内存不小于2GB，x86架构或兼容计算机。分辨率测试卡应符合附录A的相关规定6.2
基本要求试验
6.2.1外观及结构
目视检查，判定试验结果是否符合要求。6.2.2标志
按以下方法进行试验：
目视检查受试样品的标志，判定试验结果是否符合要求；a）
GB/T41990—2022
对标志进行耐擦试验.用一块绘图橡皮以4.9N的力、15mm行程来回连续擦拭15次，再用白色棉布蘸体积分数大于70%的酒精，以4.9N的力来回连续擦拭15次，观察结果.判定试验结果是否符合要求。
3供电及接口
按以下方式进行试验：
受试样品通过USB或其他方式供电后，检查能否正常工作；a)
受试样品加电启动后，检查设备能否通过其接口实现该设备与其他设备之间的正常通信。6.3功能要求试验
6.3.1虹膜采集
将受试样品与试验用硬件平台连接，受试样品通电处于正常工作状态，按说明书规定步骤采集虹膜图像，传输至计算机，观察虹膜图像，判定试验结果是否符合要求6.3.2指示
受试样品加电启动后，进行虹膜采集操作，检查受试样品是否能通过LED指示灯或其他装置显示其状态·判定试验结果是否符合要求。6.3.3有效采集距离范围
根据产品说明书的规定，选取最近有效采集距离、最远有效采集距离及有效采集距离范围内至少一处距离（例如中点），对受试样品进行功能检查和性能试验，判定是否满足既定功能要求和性能要求，判定试验结果是否符合要求。
6.4性能要求试验
6.4.1光源波长
采用光谱分析仪测量受试样品光源光谱的中心波长，重复进行3次，统计其平均值，判定试验结果是否符合要求，
2图像采集时间
连续采集100幅测试卡图像，计算开始采集第1幅图像至收到第100幅完整图像的总时长，统计其平均值，判定试验结果是否符合要求。6.4.3设备分辨力
将测试卡垂直于受试样品主光轴，放置在有效采集距离范围内·其黑色边框与采集窗的边缘线平行或垂直。根据双眼或单眼不同的测试需求，调整测试卡与采集窗的对准位置。若为双效眼模式，将测试卡的中心点（C）对准采集窗中心，采集测试卡图像，试验人员观察图像中左右两侧的黑百线条是否连续清晰：者为单眼模式·将测试卡的中心点（C或CR）对准采集窗中心·采集测试卡图像，试验人员观察图像中以CL或CR为中心的黑白线条是否连续清晰，判定试验结果是否符合要求6.4.4MTF值
将测试卡平面平行于受试样品显示框平面，放置在有效采集距离范围内，测试卡的黑色边框与受试5
GB/T41990—2022
样品的显示框的边缘线保持平行或垂直。在双眼采集模式中，将测试卡的中心点（C）对准显示框中心：在左眼或右眼采集模式中，将测试卡的中心点（CL或CR）对准显示框中心，由受试样品在正常工作状态下采集3幅测试卡图像，通过公式（1）分别计算每幅图像的MTF值，统计其平均值，判定试验结果是否符合要求。
式中：
MMTF值：
Pmx最大灰度值；
Pmm最小灰度值。
Pmx-Pin
×100%
+........
.....1)
为获取最大灰度值P和最小灰度值P·首先定位中心点（CL或CR）位置·基于中心点位置定位其周围的4个不同方向等间距黑白线条区域·选取黑白线条区域进行统计，垂直线条方向像素值呈现灰度值大小间隔变化，统计获得黑白线条区域中邻接线对的最大值灰度值和最小灰度值作为该区域的Pm和Pm?然后分别计算4个区域的MTF值，再将4个区域的MTF值平均得到对应中心点的MTF值。不对未完整采集到的黑白线条区域计算。6.4.5、虹膜采样分辨率
采用6.4.3中采集的测试卡图像·在图像中选取一个水平线段和一个垂直线段，以水平线段、垂直线段的像素点数除以该线段的实际长度，得到水平分辨率、垂直分辨率，取较小值作为受试样品的虹膜采样分辨率，对在有效采集距离范围内采集的图像和在虹膜注册的有效采集距离范围内采集的图像分别进行计算，判定试验结果是否符合要求。选取线段时优先选取已知实际长度的水平线段和垂直线段，线段的实际长度应符合图A.2测试卡规格要求6.4.6灰度等级
在有效采集范围内采集一幅虹膜图像，根据采集图像函数返回的图像长度、图像大小计算位深度，判定试验结果是否符合要求。
6.4.7灰度等级利用率
在有效采集距离范围内采集10人的双眼虹膜图像，共20幅。根据GB/T41988—2022中5.4的规定计算每幅虹膜图像的灰度等级利用率，统计其平均值，判定试验结果是否符合要求，6.4.8虹膜与巩膜对比度
在有效采集距离范围内采集10人的双眼虹膜图像，共20幅。根据GB/T41988一2022中5.7的规定计算每幅虹膜图像的虹膜与巩膜对比度，统计其平均值，判定试验结果是否符合要求。6.4.9虹膜与瞳孔对比度
在有效采集距离范围内采集10人的双眼虹膜图像，共20幅。根据GB/T41988—2022中5.8的规定计算每輪虹膜图像的虹膜与瞳孔对比度，统计其平均值，判定试验结果是否符合要求5环境适应性试验
按GB/T15211—2013中8.2、10.2、12.2、23.2规定的方法进行.判定试验结果是否符合要求。6
6.6电磁兼容适应性试验
6.6.1静电放电抗扰度试验
GB/T41990—2022
按GB/T17626.2一2018规定的方法进行，静电放电只施加在正常使用时人员可接触到的受试样品上的点和面，判定试验结果是否符合要求，2射频电磁场辐射抗扰度试验
按GB/T17626.3一2016规定的方法进行，判定试验结果是否符合要求平均无故障工作时间试验
按GB/T5080.7—1986表8试验方案4：7进行，可根据设备所能达到的工作温度测算加速因子，从而测算试验的持续时间，按GB/T15211一2013第9章规定的方法进行试验，判定试验结果是否符合要求。
主动光源安全性试验
按GB/T20145一2006中5.2规定的测试方法进行，测量光源的辐照度和辐亮度，判定试验结果是否符合要求。
检验规则
检验种类
型式检验
如有下列情况之一时，应进行型式检验：a)
产品新设计试生产或产品定型：转产或转厂：
停产后复产：
结构、材料或工艺有重大变更，可能影响产品性能：质量一致性检验结果与上次型式检验结果有明显差异。质量一致性检验
质量一致性检验包括：
A组检验（逐批）：交收产品时，全数检验b)
B组检验（逐批）：交收产品时·抽样检验：C组检验（周期）：每半年进行一次，受试样品从交收检验合格批中随机抽取：e)
D组检验（周期）：每年进行一次试验项目和顺序
各类检验的试验项目、技术要求、试验方法及不合格分类应符合表2的规定7
GB/T41990-2022
试验项目
基本要求
环境适应性
电磁兼容适应性
平均无故障工作时间
主动光源安全性
技术要求
注“\表示应检项目，”
\表示不检项目
组批规则
试验项目和顺序
试验方法
交付检验的组批应由同一生产批的产品构成。抽样规则bzxz.net
型式检验抽样规则
型式检验的受试样品应不少于3套，随机抽样7.4.2
质量一致性检验抽样规则
质量一致性检验抽样规则为：
A组检验为全数检验；
不合格分类
型式检验
质量一致性检验
B组检验的样品从A组检验的合格批中按GB/T2828.1-2012规定的数量随机抽取：D组
C组和D组检验的样品从A组、B组检验的合格批中按GB/T2829一2002规定的数量随机抽取。
判定规则
按表2的规定进行检验，其中出现一项B类或两项C类不合格项，即判为不合格品不合格品处置
对判为合格批中的不合格品应由制造厂调换或修复成合格品。A.1
测试卡构成
附录A
（规范性）
测试卡构建规则
测试卡可选用透射式、塑料材料制作，测试卡元素构成示意图见图A1。cL
标引序号说明：
黑框，其内边缘定义了有效目标区域：等间距的黑白线条，用于设备分辨力测试；C
中心点，用于双眼模式设备分辨力测试的中心点对准：CL——左中心点，用于左眼模式设备分辨力测试的中心点对准；CR
右中心点，用于右眼模式设备分辨力测试的中心点对准。图A.1
测试卡规格
测试卡元素构成示意图
GB/T41990—2022
测试卡规格如图A.2所示，左、右各区域中的黑白线条方向与水平方向之间的夹角分别为0.45°90%135，有效区域范围内黑白线条间距视分辨率而定。对于分辨率为21p/mm的测试卡，有效区域范围内黑白线条线宽为0.25mm、间距为0.25mm。9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
