GB 15734-1995
基本信息
标准号： GB 15734-1995
中文名称：电子调光设备无线电骚扰特性限值及测量方法
标准类别：国家标准(GB)
英文名称： Limits and measurement methods of radio disturbance characteristics of electronic dimming equipment
标准状态：现行
发布日期：1995-01-01
实施日期：1996-01-02
出版语种：简体中文
下载格式：.rar.pdf
下载大小：192466
标准分类号
标准ICS号：电信、音频和视频技术>>33.100电磁兼容性(EMC)
中标分类号：电工>>电气照明>>K70电气照明综合
关联标准
替代情况：被GB 17743-2007代替
出版信息
页数：平装16开， 页数：6， 字数：7千字
标准价格：8.0 元
相关单位信息
首发日期：1995-11-06
复审日期：2004-10-14
起草单位：浙江舞台电子技术研究所
归口单位：全国无线电干扰标准化技术委员会
发布部门：国家技术监督局
主管部门：国家标准化管理委员会
标准简介
本标准规定了电子调光设备无线电骚扰特性限值及测量方法。本标准适用于舞台、电视、娱乐场所等使用场合控制对象为白炽灯的电子调光设备。其它使用场合的电子调光设备也可参照执行。本标准适用的频率范围为0.01～30MHz。 GB 15734-1995 电子调光设备无线电骚扰特性限值及测量方法 GB15734-1995 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
ICS33.100

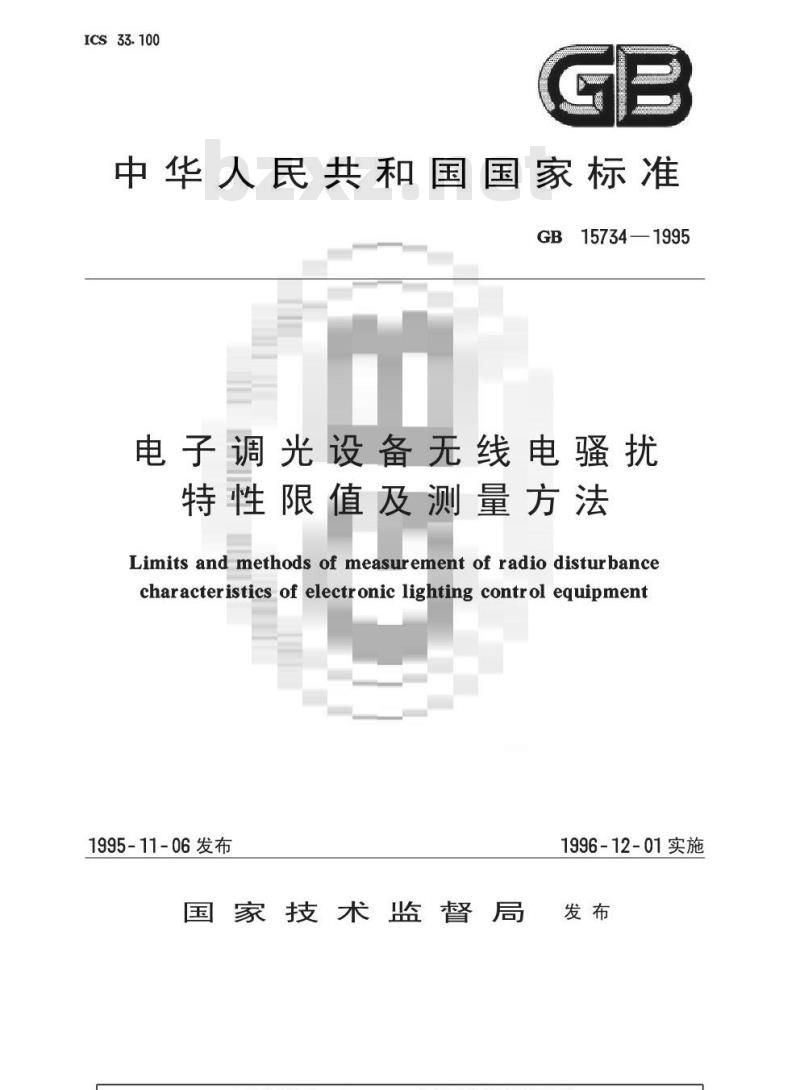

中华人民共和国国家标准
GB15734—1995
电子调光设备无线电骚扰
特性限值及测量方法
Limits and methods of measurement of radio disturbancecharacteristicsof electronic lighting control equipment1995-11-06发布
国家技术监督局
1996-12-01实施
中华人民共和国国家标准
电子调光设备无线电骚扰
特性限值及测量方法
Limits and methods of measurement of radio disturbancecharacteristics of electronic lighting control equipment1主题内容与适用范围
本标准规定了电子调光设备无线电骚扰特性限值及测量方法。GB15734—1995
本标准适用于舞台、电视、娱乐场所等使用场合控制对象为白炽灯的电子调光设备。其它使用场合的电子调光设备也可参照执行。本标准适用的频率范围为0.01~30MHz。2引用标准
GB/T2900.33电工术语日
电力电子技术
GB3907工业无线电干扰基本测量方法GB/T4365电磁兼容术语
GB6113电磁干扰测量仪
3术语
本标准采用的术语符合国家标准GB/T4365及GB/T2900.33的规定。下列术语仅适用于本标准。
3.1相位控制phasecontrol
改变电子调光回路中电流周期起始点的控制。3.2抑制电感器suppressioninductor为抑制调光设备的无线电骚扰而特殊设计的电感器，电子调光设备无线电传导骚扰电压限值4.1电流不超过50A的电子调光设备无线电传导骚扰电压限值应符合表1的规定。表1电流不超过50A的电子调光设备无线电传导骚扰电压限值限值，dBμv
频段，MHz
0.01~0.15
电源端
86~681)
负载端
95~681)
国家技术监督局1995-11-06批准电源端
93~70)
二级机
负载端
107~7812www.bzxz.net
电源端
三级机
负载端
102~721)
109~71)
1996-12-01实施
频段，MHz
0.15~0.50
电源端
一级机

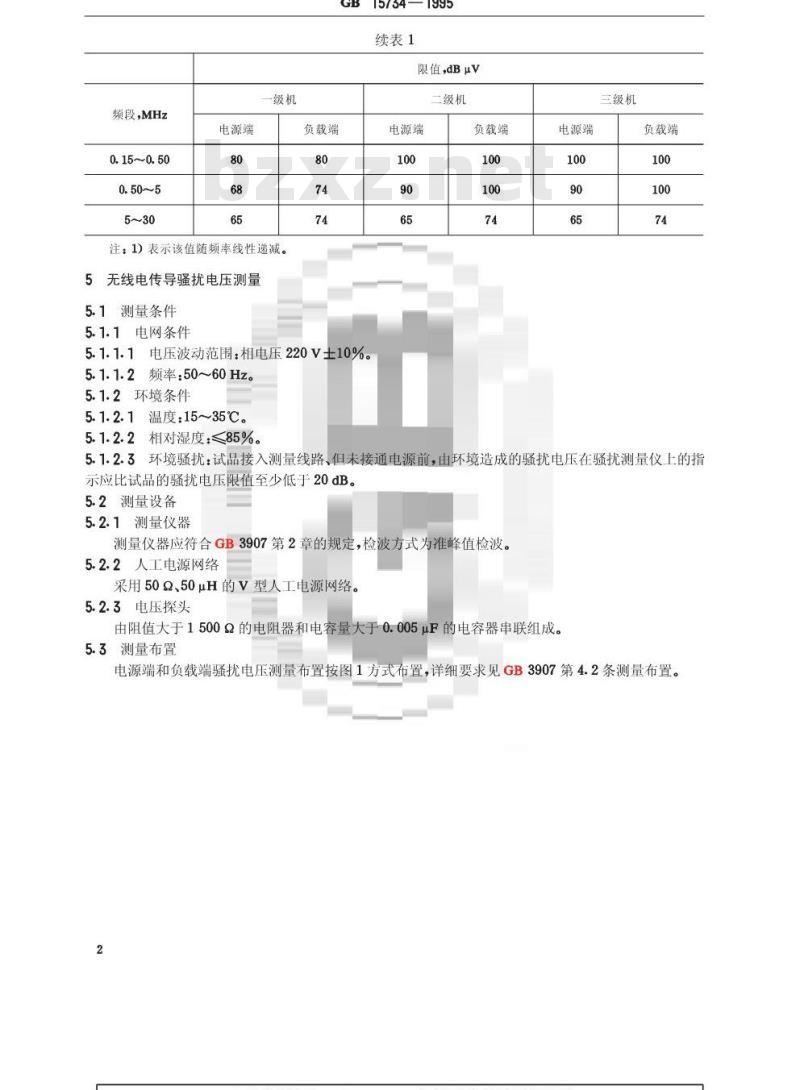

注：1）表示该值随频率线性递减。5无线电传导骚扰电压测量
5.1测量条件
5.1.1电网条件
GB15734—1995
续表1
限值，dBμ
二级机
负载端
5.1.1.1电压波动范围：相电压220V士10%。5.1.1.2频率：50~60Hz。
5.1.2环境条件
5.1.2.1温度：15~35℃。
5.1.2.2相对湿度：<85%。
电源端
负载端
电源端
三级机
负载端
5.1.2.3环境骚扰：试品接入测量线路、但未接通电源前，由环境造成的骚扰电压在骚扰测量仪上的指示应比试品的骚扰电压限值至少低于20dB。5.2测量设备
5.2.1测量仪器
测量仪器应符合GB3907第2章的规定，检波方式为准峰值检波。5.2.2人工电源网络
采用50Q、50μH的V型人工电源网络。5.2.3电压探头
由阻值大于1500Q的电阻器和电容量大于0.005uF的电容器串联组成。5.3测量布置
电源端和负载端骚扰电压测量布置按图1方式布置，详细要求见GB3907第4.2条测量布置。2
5.4试品运行条件
电源游诺器
噪抗测量像
GB15734—1995
辅助端
电调辉
调光路
开关位置：1—电源端测量；2负载端测量，3、4—负载端5.4.1被测回路带额定负载。
电正探头
5.4.2相位控制电子调光设备置导通角为90°，其它形式的电子调光设备置调光过程中扰最大位置。
5.5骚扰电压测量
5.5.1电源端骚扰在人工电源网络的测量端测量。5.5.2负载端骚扰电压通过电压探头在输出端测量，其骚扰电压按下式计算：U
式中：U——骚扰电压，μV；
R——探头电阻，Q；
Ro—骚扰测量仪的输入阻抗，Q
U。——骚扰测量仪指示电压，V。6抽样方法及测量结果的评定
6.1抽样方法
随机抽样检测，被测设备调光回路数与抽样数关系应符合表2规定。表2被测设备调光回路数与抽样数关系表被测设备回路数
抽样数
97~192
结果评定
15734—1995
按GB3907第8.2条的规定进行，选择非中心t分布评定方法。附加说明：
本标准由中华人民共和国文化部提出。本标准由全国无线电干扰标准化技术委员会归口。本标准由浙江舞台电子技术研究所负责起草，由中央电视台、上海电器科学研究所参加起草。本标准主要起草人俞健、张霞、詹有根、任林松、张敏、蒋春宝、杨德新。4
