GB 9764-1997

基本信息

标准号: GB 9764-1997

中文名称:轮胎气门嘴芯腔

标准类别:国家标准(GB)

英文名称: Tire valve core cavity

标准状态:现行

发布日期:1997-10-14

实施日期:1998-04-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:56844

相关标签: 轮胎 气门嘴

标准分类号

标准ICS号:橡胶和塑料工业>>轮胎>>83.160.10道路车辆轮胎

中标分类号:化工>>橡胶制品及其辅助材料>>G41轮胎

关联标准

替代情况:GB 9764-1988

采标情况:neq ISO 6762-1982 ISO 7442:1982

出版信息

出版社:中国标准出版社

页数:平装16开, 页数:3, 字数:5千字

标准价格:8.0 元

出版日期:1998-04-01

相关单位信息

首发日期:1988-09-05

复审日期:2004-10-14

起草人:崔杰、冯林

起草单位:山东高窟气门嘴厂

归口单位:全国轮胎轮辋标准化技术委员会

提出单位:中华人民共和国化学工业部

发布部门:国家技术监督局

主管部门:中国石油和化学工业协会

标准简介

本标准规定了轮胎气门嘴芯腔的类型、结构型式和主要尺寸。本标准适用于使用GB 1795和GB 12838所规定气门芯的轮胎气门嘴芯腔。 GB 9764-1997 轮胎气门嘴芯腔 GB9764-1997 标准下载解压密码:www.bzxz.net

标准图片预览




标准内容

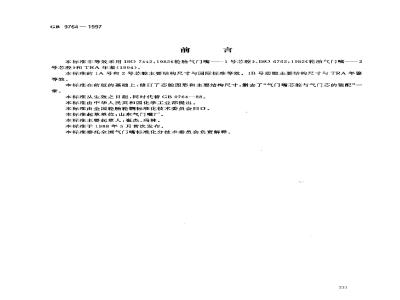

GB9764—1997此内容来自标准下载网
本标准非等效采用ISO7442:1982《轮胎气门嘴—1号芯腔》、ISO6762:1982《轮胎气门嘴号芯腔》和TRA年鉴(1994)。
本标准的1A号和2号芯腔主要结构尺寸与国际标准等效。1B号芯腔主要结构尺寸与TRA年鉴等效。
本标准在前版的基础上,修订了芯腔图形和主要结构尺寸,删去了“气门嘴芯腔与气门芯的装配”一章。
本标准从生效之日起,同时代替GB9764—88。本标准由中华人民共和国化学工业部提出。本标准由全国轮胎轮辋标准化技术委员会归口。本标准起草单位:山东气门嘴厂。本标准主要起草人:崔杰、冯林。本标准于1988年5月首次发布。
本标准委托全国气门嘴标准化分技术委员会负责解释,231
中华人民共和国国家标准
轮胎气门嘴芯腔
Tyre valves-Core chambers
本标准规定了轮胎气门嘴芯腔的类型、结构型式和主要尺寸。GB 9764
neq Iso 6762: 1982
ISO 7442:1982
代替GB9764—88
本标准适用于使用GB1795和GB12838所规定气门芯的轮胎气门嘴芯腔。引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1795—1996轮胎气门芯
GB9765-1997轮胎气门嘴螺纹
GB12838--91大芯腔轮胎气门芯
3类型
轮胎气门嘴芯腔分为1号和2号两类,其中1号芯腔分为1A号和1B号两种型式。4结构型式和主要尺寸
4.1芯腔的结构型式和主要尺寸如图1~图3中所示。松
30. 5t8.5
扩口$5.4×2.5可以没有,而直接把芯腔螺纹加工到嘴口2螺纹的长度用通端螺纹塞规确定。该尺寸以量规端面为基准,包括0.5个螺距的倒角在内。图11A号芯腔
国家技术监督局1997-10-14批准232
1998-04-01实施
GB 9764-- 1997
1扩口$5.4×2.5可以没有,而直接把芯腔螺纹加工到嘴口。he
2$2.5为最小孔径,可以加工到与孔4.3尺寸相同,如图中双点划线所示。S
10 +。
3螺纹的长度用通端螺纹塞规确定。该尺寸以量规端面为基准,包括0.5个螺距的倒角在内。图 2 1B号芯腔
34. 3+0.8
游1A8
11. 5 g.8
13. 8+8.12
注:螺纹的长度用通端螺纹塞规确定。该尺寸以量规端面为基准,包括0.5个螺距的倒角在内。图32号芯腔
4.2芯腔中的螺纹应符合GB9765的规定。2.5
