GB/T 35597-2017.Glass trays for microwave oven.
1范围
GB/T 35597规定了微波炉用玻璃托盘(简称玻璃托盘)的技术要求、试验方法、检验规则、标志、包装、运输和贮存。
GB/T 35597适用于微波炉用的玻璃托盘。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件.其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T6543运输包装用单瓦楞纸箱和双瓦楞纸箱
GB/T6579实验室玻璃仪器热冲击和热冲击强度试验方法
GB/T6580玻璃耐沸腾混合碱水溶液侵蚀性的试验方法和分级
GB/T6581玻璃在100C耐盐酸浸蚀性的火焰发射或原子吸收光谱测定方法
GB/T6582玻璃在98C耐水性的颗粒试验方法和分级
GB/T 15726玻璃仪 器内应力检验方法
GB/T15728玻璃耐沸腾盐酸浸蚀性的重量试验方法和分级
GB/T16920玻璃平均线热膨胀系数的测定
GB/T 21170玻璃容器铅 .锅溶出量的测定方法
GB/T28194双线法测定膨胀系数
GB/T 35595玻璃容器砷 .锑溶出量的测定方法
3技术要求
3.1理化性能.
玻璃托盘的理化性能应符合表1的要求。

ICS81.040.01
中华人民共和国国家标准
GB/T35597—2017
微波炉用玻璃托盘
Glass trays for microwave oven2017-12-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-07-01实施

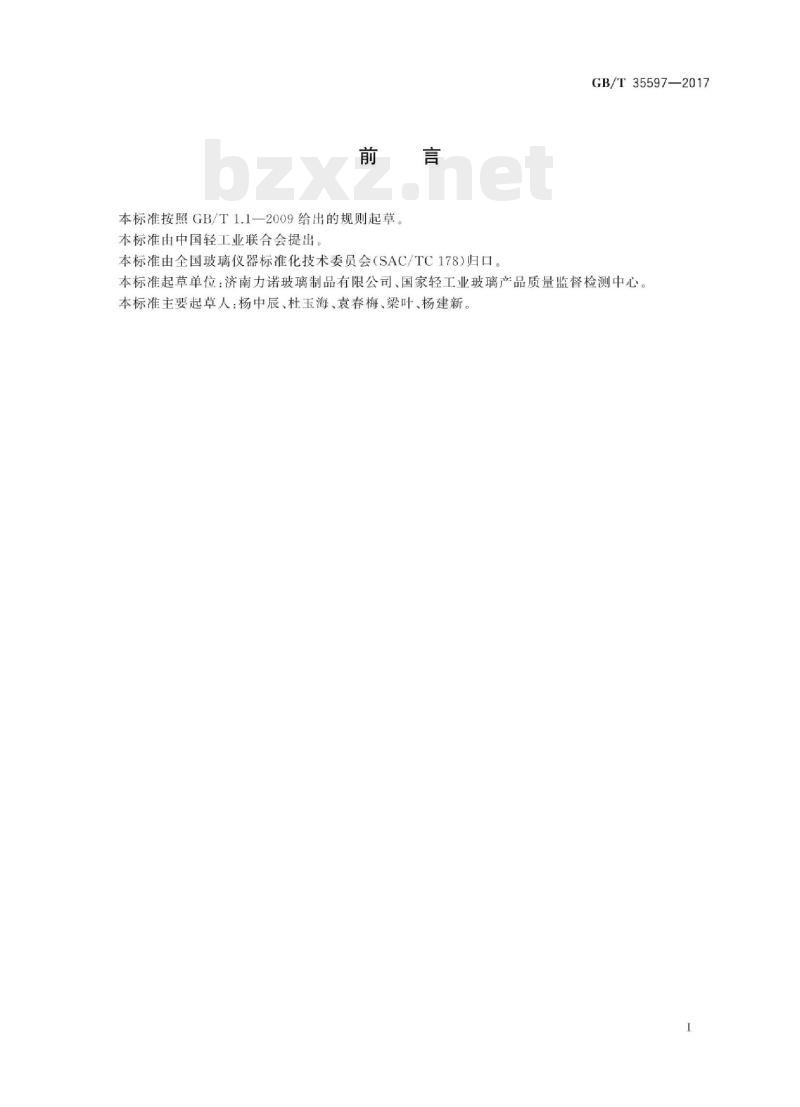

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国玻璃仪器标准化技术委员会（SAC/TC178)归口。GB/T35597—2017
本标准起草单位：济南力诺玻璃制品有限公司、国家轻工业玻璃产品质量监督检测中心。本标准主要起草人：杨中辰、杜玉海、袁春梅、梁叶、杨建新。1
iKAoNi KAca
iiKANiKAca

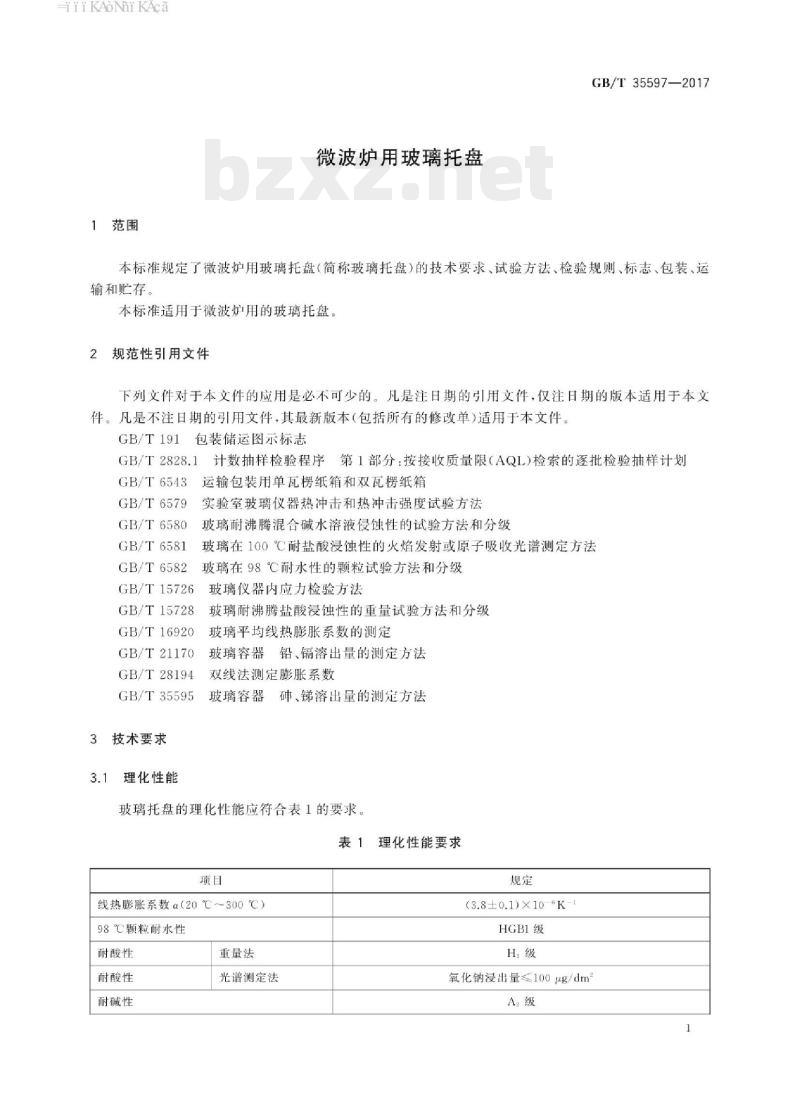

1范围
微波炉用玻璃托盘
GB/T35597—2017
本标准规定了微波炉用玻璃托盘（简称玻璃托盘）的技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于微波炉用的玻璃托盘。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件GB/T191
包装储运图示标志
GB/T 2828.1
GB/T6543
GB/T6579
GB/T6580
GB/T6581
GB/T6582
GB/T15726
GB/T15728
GB/T16920
GB/T21170
GB/T 28194
GB/T35595
3技术要求
理化性能
计数抽样检验程序
第1部分：按接收质量限（AQL）检索的逐批检验抽样计划运输包装用单瓦楞纸箱和双瓦楞纸箱实验室玻璃仪器热冲击和热冲击强度试验方法玻璃耐沸腾混合碱水溶液侵蚀性的试验方法和分级玻璃在100℃耐盐酸浸蚀性的火焰发射或原子吸收光谱测定方法玻璃在98℃耐水性的颗粒试验方法和分级玻璃仪器内应力检验方法
玻璃耐沸腾盐酸浸蚀性的重量试验方法和分级玻璃平均线热膨胀系数的测定
玻璃容器铅、镉溶出量的测定方法双线法测定膨胀系数
玻璃容器砷、锑溶出量的测定方法玻璃托盘的理化性能应符合表1的要求。表1理化性能要求
线热膨胀系数α（20℃~300℃）98℃颗粒耐水性
耐酸性
耐酸性
耐碱性
重量法
光谱测定法
(3.8±0.1)X10-K-1
HGB1级
氧化钠浸出量≤100μg/dm
iKAONiKAca
GB/T35597—2017
耐热冲击温度
内应力
铅、镉、砷、梯溶出量
外观要求
不应有的玻璃缺陷
玻璃托盘不应有下列缺陷：
裂纹（包括干裂）；
折痕（包括明显的剪刀印）：
飞边；
皱迹；
铁锈、铁屑：
石棉印。
表1（续）
>110℃
双折射的光程差≤180nm/cm
铅<0.8mg/dm，锅<0.07mg/dm，<0.07mg/dm，锑<0.7mg/dm2破皮气泡和薄皮气泡不应存在。直径≤1mm能目测到的气泡，在20mm×20mm的面积内不应多于6个，且每处间距应大于50mm，每个产品上总数不应多于6处；直径≥1mm的气泡不能多于4个，且间距应大于50mm；直径>4mm的气泡不应存在。3.2.3结石
直径≤0.5mm能目测到的结石，在10mm×10mm的面积内不应多于1个，且每处间距应大于50mm，每个产品上总数不应超过6个；直径0.5mm的结石不能多于2个，且间距应大于50mm；直径>3mm的结石不应存在。
3.2.4平整度
轨道平面不大于1.0mm，平面不大于1.5mm。4试验方法
4.1尺寸
用最小分度值为0.02mm的卡尺测量。4.2理化性能
4.2.1线热膨胀系数
按GB/T16920或GB/T28194规定的试验方法进行。4.2.2耐水性
按GB/T6582规定的试验方法进行。2
iiKANiKAca
4.2.3耐酸性
按GB/T15728或GB/T6581规定的试验方法进行。4.2.4耐碱性
按GB/T6580规定的试验方法进行。4.2.5耐热冲击温度
按GB/T6579规定的试验方法进行。4.2.6铅、镐、砷、锑溶出量
GB/T35597—2017
铅、镉溶出量按GB/T21170规定的试验方法进行；砷、锑溶出量按GB/T35595规定的试验方法进行。
4.2.7内应力
按GB/T15726规定的试验方法进行。外观要求
用目测法，测量工具用最小分度值为0.02mm的卡尺及10倍读数的放大镜。5检验规则
检验分类
产品检验分为出厂检验和型式检验，检验项目和要求见表2。表2
检验项目
理化性能（除内应力）
内应力
外观要求
5.2出厂检验
抽样方案
标章条编号
检验项目和要求
本标准试验方法条款
出厂检验
采用GB/T2828.1的正常检验一次抽样，其检验水平、接收质量限（AQL)见表3。表3检验项目、检验水平及接收质量限检验项目
理化性能（除耐热冲击强度、内应力）耐热冲击温度
内应力（双折射的光程差）
外观要求
检验水平(IL)
型式检验
接收质量限（AQL）
全部合格
HiiKAoNiKAca
GB/T35597—2017
5.2.2组批规则
同一时间所交付的同一品种规格的产品为一批5.2.3检验实施和检验结果
由生产厂按表3的出厂检验项目进行抽样检验。经检验合格的批产品方可出厂，出厂时应附有合格证。经检验不合格的批，全数退回生产部门进行全数检验，剔除不合格品后，应再次提交出厂检验、5.3型式检验
5.3.1抽样方案
采用GB/T2828.1的正常检验一次抽样，其检验水平、接收质量限（AQL)见表3。5.3.2检验实施和检验结果
由生产厂按表3的检验项目进行抽样检验。型式检验合格，其代表产品出厂检验合格的批，可整批交付使用方。型式检验不合格，应停产分析原因并采取有效措施，直至型式检验合格后方可恢复生产。型式检验不合格周期生产的产品不应出厂，已出厂的产品应追回。5.3.3型式检验要求
有下列情况之一时，进行型式检验：新产品或老产品转厂生产的试制定型鉴定；a）
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时b）
正常生产时，应每半年进行一次检验，型式检验每年至少进行一次：出厂检验结果与上次型式检验有较大差异时：国家质量监督机构提出进行型式检验的要求时。6标志、包装、运输和贮存
6.1标志bzxz.net
6.1.1产品标志
产品上可刻有商标或产品图号。6.1.2包装箱标志
用瓦楞纸箱进行包装，并符合GB/T6543的规定。包装箱上应有以下标识：a）外包装应符合GB/T191的有关规定；b）产品名称、规格数量、净重、毛重、体积；生产企业名称、注册商标、生产日期；c）
生产企业地址、电话等。
6.2包装
每个包装箱中应附有产品合格证和说明书6.3运输
本产品可用任何运输工具运输，运输要有防雨雪措施，装卸不应抛掷。4
iiiKAoNhikAca
6.4购存
GB/T35597—2017
产品包装后应在室内保存，堆码高度不宜超过十层，不应与强酸、强碱、氟化物等化学物质接触。5
iKAoNi KAca
GB/T35597-2017
中华人民共
国家标准
微波炉用玻璃托盘
GB/T355972017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2017年12月第一版
书号：1550661-59745
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
