本标准规定了彩色电视广播测试图中所包含的各种信号、技术要求和用途。本标准适用于符合我国电视广播制式的电视中心台、发射台、有线电视台等单位中的彩色电视广播测试图信号发生器。本标准的主要用途是在广播电视节目播出前供观众正确调整彩色电视接收机使用。 GB 2097-1997 彩色电视广播测试图 GB2097-1997 标准下载解压密码：www.bzxz.net

CB 20971997

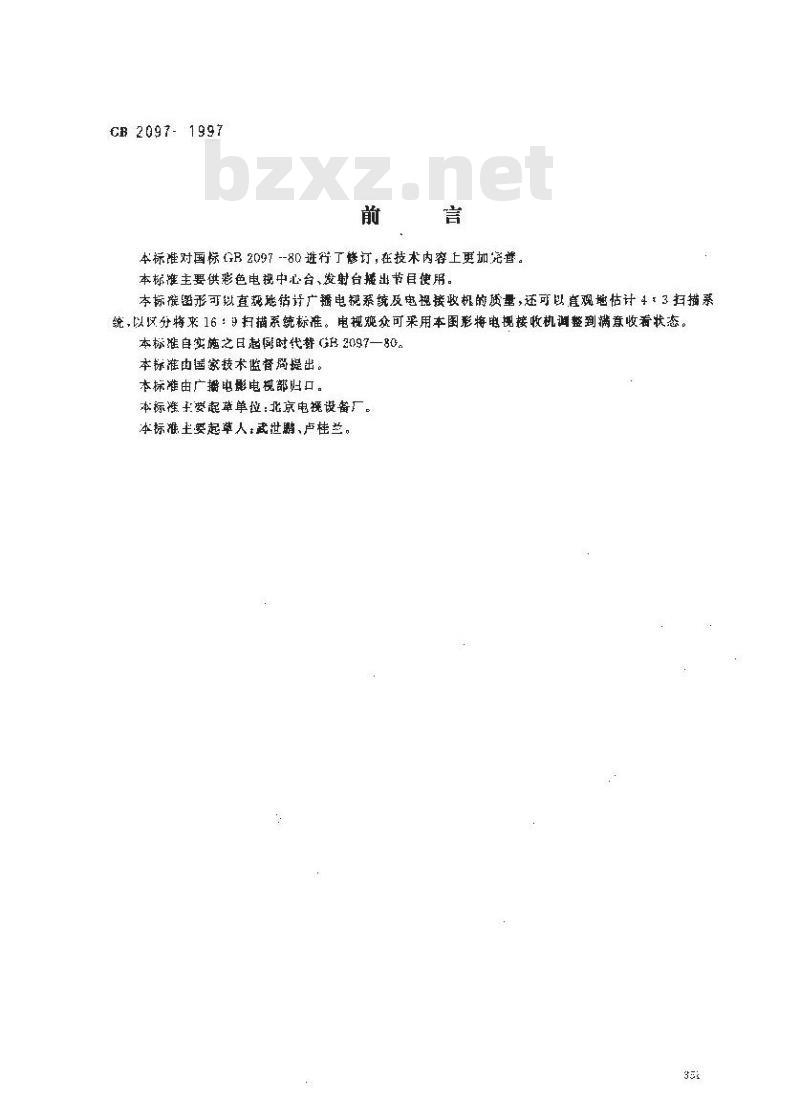

本标准对国标GR 2097 --80进行修订，在投术内容上更加完善。本标准主要供彩色电规中心合、发射台播出节且使用。本标能形可以直规班估讨广播电规系统及电视接政机的质量，还可以准观地估计4，3扫描系统,以区分特来 16 : 9扫描系统标准。电视观众可采用本图形将电视接收机调整到满意收着状态。本标自实施之日起阅时代载2097—80本标准由国家技术监替尚提出。本标准由广电影电视部归口。
本标主要起革单位：北京电挑设备厂。本标准±要起草人+武世鹏、卢桂兰。35
中华人民共和国国家标准
彩色电视广播测试图
Colour television telecastTest chartsGB 20971997
代替GB 2097—80
本标准规定了彩色电视广播测试函中所包含的各种信号、技术要求和用途。本标准适用于符合我国电视广播制式的电视中心台、发射台、有线电视台等单位中的彩色电视播测试图信号发生器。
本标准的主要用途是在广播电视节目播出前供观众正确调整彩色电规接收机使用。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。标准出版时，所示版本均为有效。所有标谁都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。CB3174—1995PAL-D制电视广播技术规范GB 3175. 1—87
反射式彩条测试图
反射式肤色测试图
GB 3175. 2—87
GR 3175. 387
透射式彩条测试图
CB3175.4—87透射式肤色测试图GY/T127—1995中央，省、白治区，直辖市广播电台、电视台代码3本标准图形主要供彩色电视中心台、发射台播出书目使用。本图形可以直观地估计广播电视系统及电视接收机的质量，还可以直观地估计4：3扫描系统以这分将来16·9扫描系统的标准。电视观众并可用本图形将接收机调整到满意的收看状态。4测试图标准围样
国家技术监督局1997-05-28批准352
1998-03-01实施
GB 2097-1997

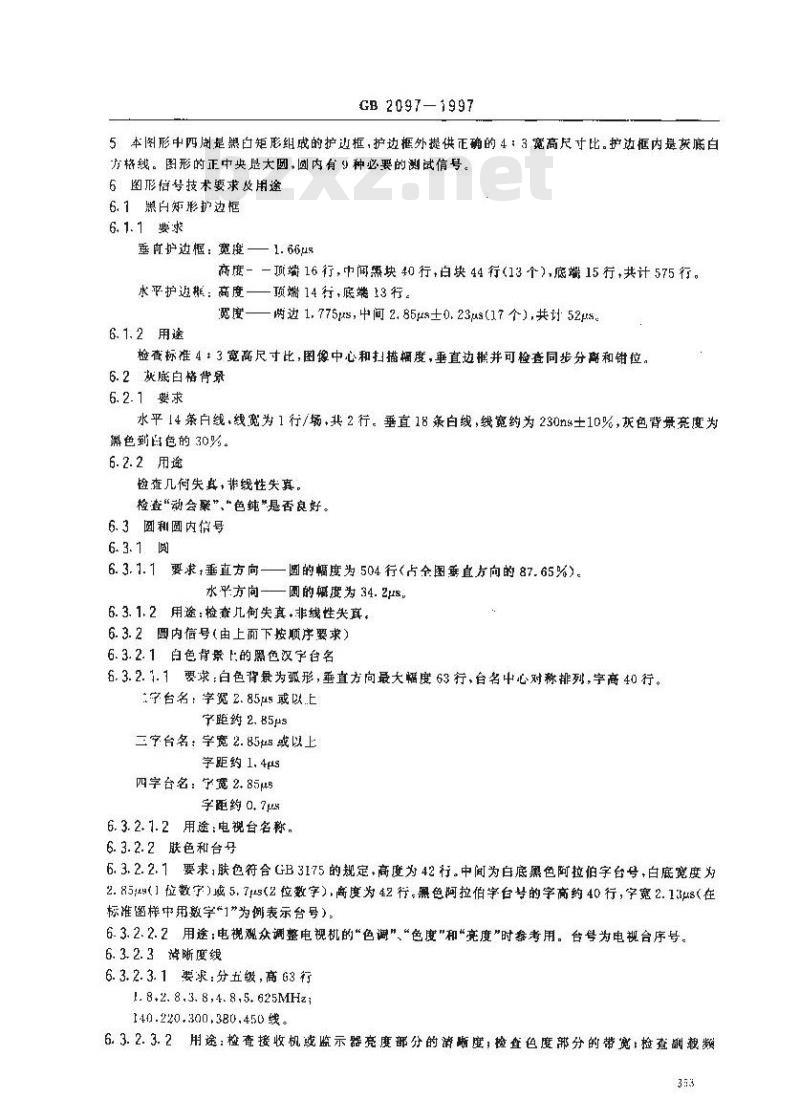

5本图形中四间是黑白矩形组成的护逆柜,护边框外提供正确的 4 : 3 宽高尺计比。护边框内是灰底白方格线。图形的正中央是大团，圆内有“种必要的测试信号。6图形循号技术要求及用途
6. 1黑白矩形护边框
6.1.1 要求
垂前护边框：宽度——1.66us
商度－一顶端16行，中间黑块40行，白块44行（13个），底端15行，共计575行。水平护近据：高度——项端14行、底端13行。6.1.2用途
宽度——两边1.775ms，中间2.85ms士0.23s（17个），共计52s。检查标准43宽高尺寸比，图像中心和扫描幅度，垂直边据并可检查同步分离和钳位。6.2底白格背景
6.2. 1 要求
水平14条白线，线宽为1行/场，共2行。垂直18条白线，线宽约为230n土10%，灰色背景亮度为黑色到点色的30%。
6.2.2用途
检查几何失其，非线性失真。
检查“动会骤”、“色纯”是否良好。6.3圆利圆内信号
6.3. 1圆
6.3.1.1要求，垂直方向——图的幅度为504行（占余图垂直方向的87.65%）。水方向——圆的度为34.2μs
6.3.1.2用途：检查儿衡失真.非线性失真。6.3.2圆内信号（由上而下按顺序要求）6.3.2.1白色背景上的黑色汉宁台名6.3.2.\.1要求：白色背最为弧形，垂直方向最大幅度63行，台名中心对称排列，享高40行。字台名：字宽2.85us或以.上
宁距药2.B5ps
三字台名：字宽2.85±s或以上
字距约1.4ps
四字台名：宁宽2.85ms
字距约0.7pg
6.3.2.1.2用途：电视台名称。
6. 3. 2. 2联色和台号
6.3.2.2.1要求，肤色符合GB3175的规定，高度为42行。中间为白底黑色阿拉伯字台号，白底宽度为2.85(1位数宁）或5.7/s(2位数字），商度为42行,黑色间拉伯字台号的学高约40行，字宽2.15μ8（在标准函样中用数字\1”为例表示台号）。6.3.2.2.2，用逐：电视观众调整电视机的“色调”“色度\和“亮度”时券考用。台号为电视合序号。6.3.2.3泻晰度线
6.3.2.3.1要求：分五级，高63行1.8.2.8.3.8,4.8,5.625MHzi
140.220.300,380.450线。
6.3.2.3.2、用途：检查接收机或监示器亮度部分的消晰度；检查色度部分的带宽：检查副载题333

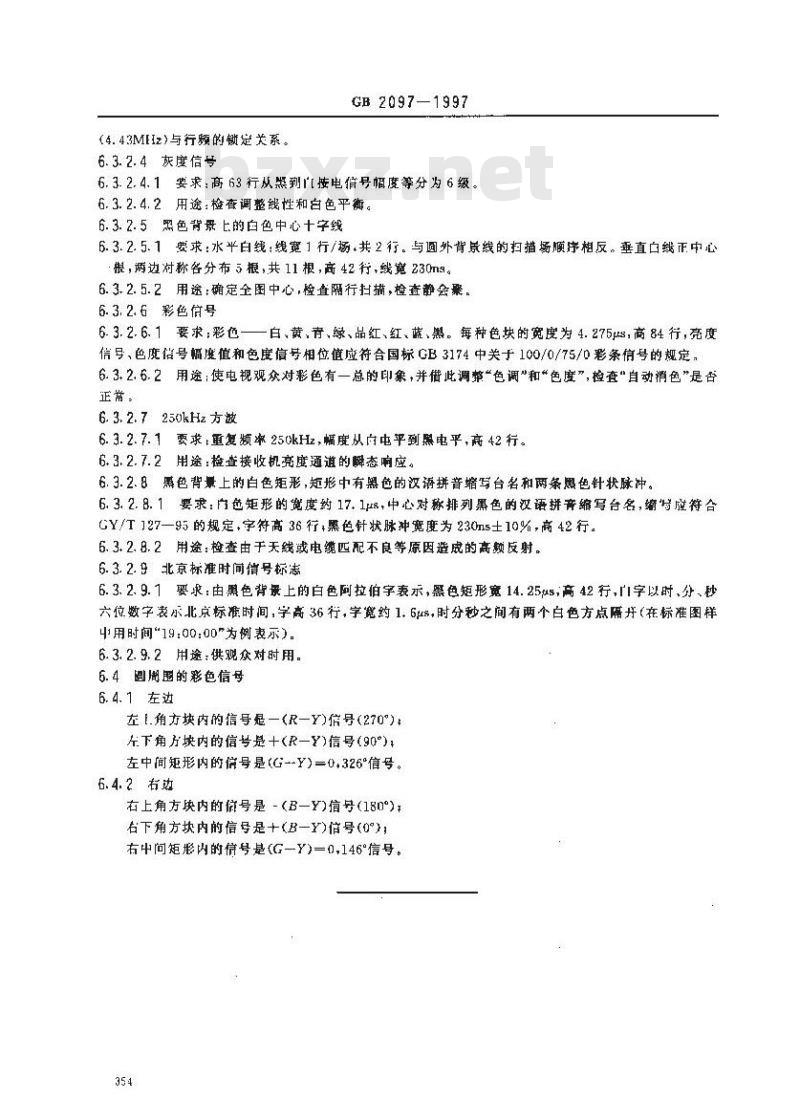

(4.43MHz)与行频的定关系。
6. 3. 2. 4灰度信号
GB 20971997
6.3.2.4.1要求：高63行从黑到接电猎号幅度等分为6级。6.3.2.4.2用途：检查调整线性和白色平衡。6. 3. 2. 5 黑色背景 上的白色中心十字线6.3.2.5.1要求：水平白线：线宽1行/场，共2行。与圆外背线的扫描场顺序相反。垂直白线正中心根，两边对称各分布 5根,共 11根，高 42行,线宽 230mg。6. 3.2. 5. 2用途确定全图中心,检查隔行扫描,检查静会聚。6.3.2.6彩色信号
6. 3. 2. 6. 1要求;彩色
白，黄,青,绿、品红、红、蓝、黑。每种色块的宽度为 4. 275μus,商84行，度信号、色度信号幅度值和色度信号相位值应符合国标GB3174中关于100/0/75/0彩条信号的规定，6.3.2.6.2用途：使电视观众对彩色有一总的印象，并借此调整“色调\和*色度”，检查“自动消色”是否正常。
6. 3. 2.7250kHz 方效
6.3.2.7.1要求，重复频率250kHz，幅度从向电平到照电平，高42行。6.3.2.7.2用途：检查接收机亮度通道的解态响应。6. 3. 2. 8色背景上的白色矩形,矩形中有黑色的汉语拼音蜡写台名和两条思色针状脉冲。6.3.2.8.1要求：户色矩形的觉度约17.1μ8，中心对称排列黑色的汉语拼音缩写台名，缩号放符合CY/T127一95的规定，字符高36行，黑色针状脉冲宽度为230ms±10%，高42行。6.3.2.8.2用途：检查由于天线或电缆匹配不良等原因造成的高反射。6.3.2.9北京标准时间信号标志
6.3.2.9.1要求：由黑色背录上的白色同拉伯字表示，黑色矩形宽14.25us，高42行，\l字以时、分秒六位数字表求北京标准时间，学高36行，字宽约1.6s，时分秒之间有两个白色方点隔开（在标准图样中用时间19：00：00\为例表示）。6.3.2.9.2用途：供观众对时用。6.4圆周围的彩色信号
6.4.1左达
左E.角方块内的信号是一（R一Y)信号（270)左下角方块内的信号是十(R一Y)信号(90°);左中间矩形内的信号是（G--Y)=0326°信号。6.4. 2 右边
右上角方快内的假号是-（B一Y)信号(180°)右下角方块内的信号是十（B一Y)信号(0\);右中问矩形内的停号是(G一Y)=0,146°信号。354
汉语拼音缩写台名免费标准下载网bzxz
9:00800
GB 2097-1997
