本文件描述了采用二甲苯法测定去除非纤维物质后由以下纤维组成的二组分混合物中聚丙烯纤维含量的方法： ——聚丙烯纤维，和 ——绵羊毛、其他动物毛纤维、蚕丝、棉、黏胶纤维、铜氨纤维、莫代尔纤维、莱赛尔纤维、醋酯纤维、三醋酯纤维、聚酰胺纤维、聚酯纤维、聚丙烯腈纤维、玻璃纤维、聚酯复合弹性纤维、三聚氰胺纤维和聚丙烯酸酯纤维。

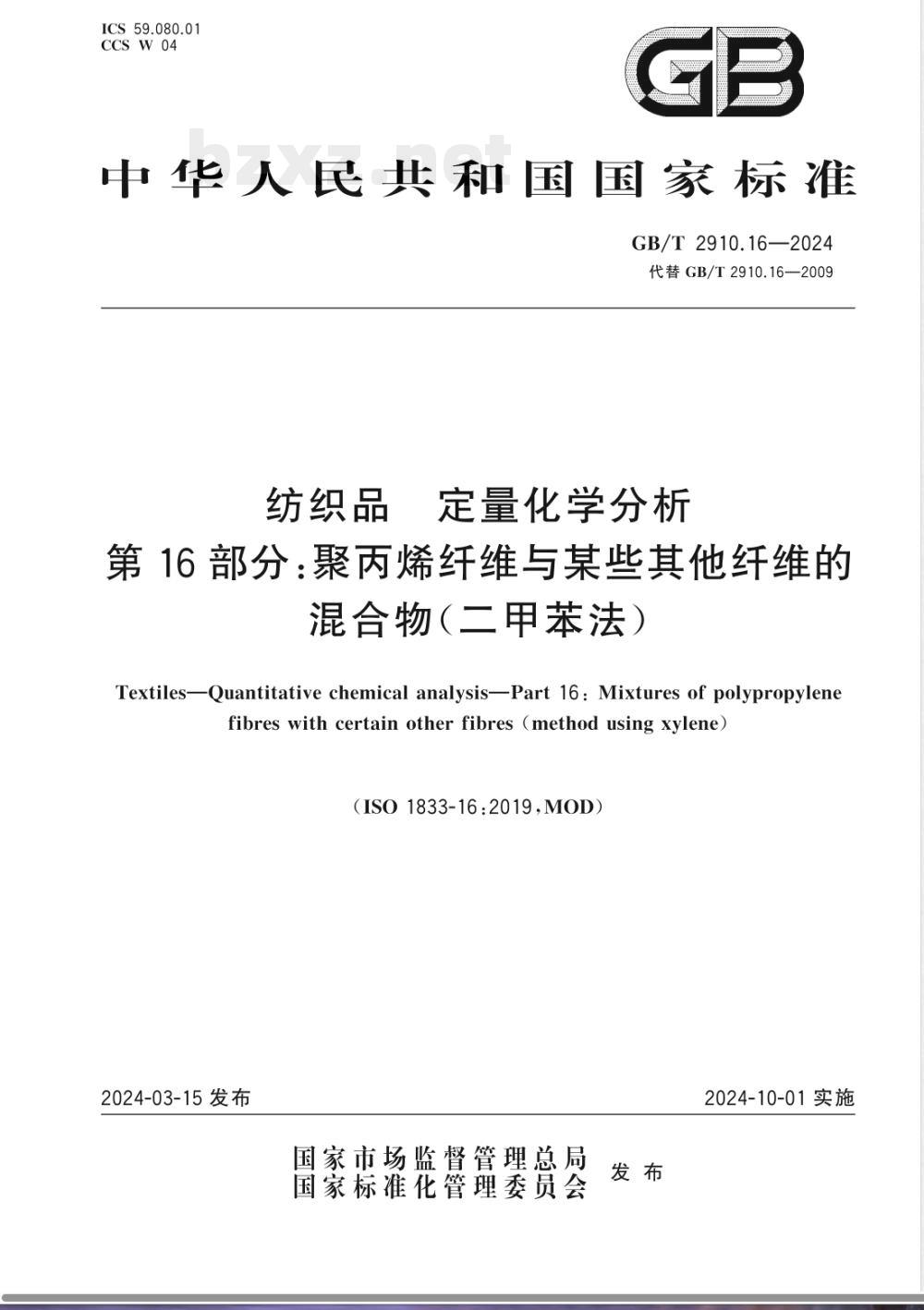

ICS 59.080.01
CCSW04
中华人民共和国国家标准國
GB/T 2910.16—2024
代替GB/T2910.16—2009
纺织品
定量化学分析
第16部分：聚丙烯纤维与某些其他纤维的混合物（二甲苯法）
TextilesQuantitative chemical analysisPart 16 : Mixtures of polypropylenefibres with certain other fibres （method using xylene）（IS01833-16:2019,M0D）
2024-03-15发布
国家市场监督管理总局
国家标准化管理委员会
2024-10-01实施
GB/T 2910.16—2024

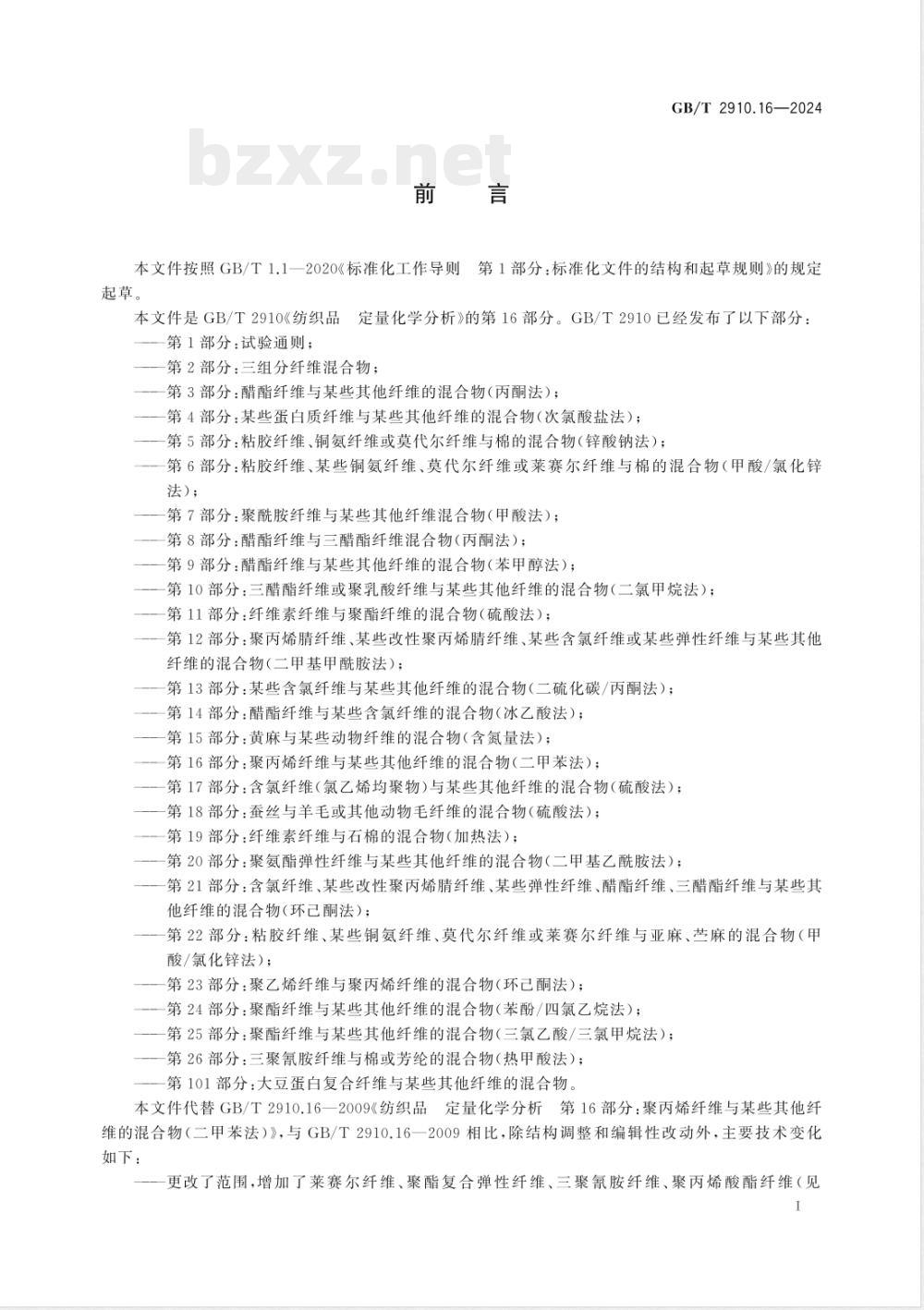

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T2910《纺织品定量化学分析》的第16部分。GB/T2910已经发布了以下部分：—一第1部分：试验通则；
一第2部分：三组分纤维混合物；一一第3部分：醋酯纤维与某些其他纤维的混合物（丙酮法）；一第4部分：某些蛋白质纤维与某些其他纤维的混合物（次氯酸盐法）；一第5部分：粘胶纤维、铜氨纤维或莫代尔纤维与棉的混合物（锌酸钠法）：第6部分：粘胶纤维、某些铜氨纤维、莫代尔纤维或莱赛尔纤维与棉的混合物（甲酸/氯化锌法)；
一第7部分：聚酰胺纤维与某些其他纤维混合物（甲酸法）；第8部分：醋酯纤维与三醋酯纤维混合物（丙酮法）；第9部分：醋酯纤维与某些其他纤维的混合物（苯甲醇法）；一第10部分：三醋酯纤维或聚乳酸纤维与某些其他纤维的混合物（二氯甲烷法）；第11部分：纤维素纤维与聚酯纤维的混合物（硫酸法）；一第12部分：聚丙烯纤维、某些改性聚丙烯腈纤维、某些含氯纤维或某些弹性纤维与某些其他纤维的混合物（二甲基甲酰胺法）；一第13部分：某些含氯纤维与某些其他纤维的混合物（二硫化碳/丙酮法）；第14部分：醋酯纤维与某些含氯纤维的混合物（冰乙酸法）；第15部分：黄麻与某些动物纤维的混合物（含氮量法）；一第16部分：聚丙烯纤维与某些其他纤维的混合物（二甲苯法）；第17部分：含氯纤维（氯乙烯均聚物）与某些其他纤维的混合物（硫酸法）；一第18部分：蚕丝与羊毛或其他动物毛纤维的混合物（硫酸法）；-第19部分：纤维素纤维与石棉的混合物（加热法）；一第20部分：聚氨酯弹性纤维与某些其他纤维的混合物（二甲基乙酰胺法）；第21部分：含氯纤维、某些改性聚丙烯腈纤维、某些弹性纤维、醋酯纤维、三醋酯纤维与某些其他纤维的混合物（环已酮法）：第22部分：粘胶纤维、某些铜氨纤维、莫代尔纤维或莱赛尔纤维与亚麻、苎麻的混合物（甲酸/氯化锌法）；
一第23部分：聚乙烯纤维与聚丙烯纤维的混合物（环已酮法）；一第24部分：聚酯纤维与某些其他纤维的混合物（苯酚/四氯乙烷法）；第25部分：聚酯纤维与某些其他纤维的混合物（三氯乙酸/三氯甲烷法）；一第26部分：三聚氰胺纤维与棉或芳纶的混合物（热甲酸法）；第101部分：大豆蛋白复合纤维与某些其他纤维的混合物。本文件代替GB/T2910.16一2009《纺织品定量化学分析第16部分：聚丙烯纤维与某些其他纤维的混合物（二甲苯法）》，与GB/T2910.16一2009相比，除结构调整和编辑性改动外，主要技术变化如下：
一更改了范围，增加了莱赛尔纤维、聚酯复合弹性纤维、三聚氰胺纤维、聚丙烯酸酯纤维（见1
GB/T2910.16—2024
第1章，2009年版的第1章）；
—-将二甲苯的沸点从“137℃～142℃”更改为“136℃～145℃”（见第5章，2009年版的第4章）；
一将“具塞三角烧瓶”更改为“具塞圆底烧瓶”（见第6章，2009年版的第5章）；一增加了6.3加热套装置（见6.3）；一完善了试验步骤，规定了预热温度，补充了可替代的试验仪器（见第7章，2009年版的第6章）；
一增加了新增纤维的d值（见第8章）；精密度中的置信界限由“不超过士1”更改为“不超过士1%”（见第9章，2009年版的第8章）。本文件修改采用ISO1833-16：2019《纺织品定量化学分析第16部分：聚丙烯纤维与某些其他纤维的混合物（二甲苯法）》。本文件与ISO1833-16：2019的技术差异及其原因如下：用规范性引用的GB/T2910.1替换了ISO1833-1（见第5章～第8章），以便标准使用。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国纺织工业联合会提出。本文件由全国纺织品标准化技术委员会（SAC/TC209）归口。本文件起草单位：中纺标检验认证股份有限公司、中纺标（福建)检测有限公司、湖州倍亨纺织有限公司、绍兴大发布业有限公司、浙江辰鸿纺织品科技股份有限公司、湖州峰华时装有限公司、福州市长乐区兆翔纺织有限公司、国家市场监督管理总局认证认可技术研究中心、海西纺织新材料工业技术晋江研究院、中纺标（江西)检测有限公司、杭州辰范网络科技有限公司、南通金康弘纺织品有限公司。本文件主要起草人：肖顶、于景超、张鹏龙、韩玉茹、张硕、刘艺、杨江涛、施琼琪、贺天艺、奚香南、吴艳、林昇、方晓云、黄展飞。本文件及其所代替文件的历次版本发布情况为：1982年首次发布为GB2910—1982，1997年第一次修订为GB/T2910—1997；—2009年第二次修订为GB/T2910.16—2009；一本次为第三次修订。
GB/T2910.16—2024
GB/T2910是纺织纤维混合物的定量分析方法标准，其中GB/T2910的第1部分规定了纺织纤维混合物的定量分析试验通则，目的在于为纺织品纤维成分的化学定量分析提供统一依据；GB/T2910的第2部分规定了三组分纤维混合物的定量分析方法，GB/T2910的其他部分规定了适用于特定纤维二组分混合物的定量分析方法，该两部分分别针对不同组分产品提出了通用分析方法，目的在于统一试验程序，方便后续各部分的起草。本文件是GB/T2910的第16部分，规定了采用二甲苯法测定聚丙烯纤维与某些其他纤维二组分混合物的定量分析方法，目的在于为聚丙烯纤维与某些其他纤维二组分混合物的定性鉴别和定量分析提供统一的检验依据，以促进市场上相关产品纤维含量指标进行规范GB/T2910包括以下部分：
第1部分：试验通则；
一第2部分：三组分纤维混合物；一第3部分：醋酯纤维与某些其他纤维的混合物（丙酮法）；第4部分：某些蛋白质纤维与某些其他纤维的混合物（次氯酸盐法）；一第5部分：粘胶纤维、铜氨纤维或莫代尔纤维与棉的混合物（锌酸钠法）；第6部分：粘胶纤维、某些铜氨纤维、莫代尔纤维或莱赛尔纤维与棉的混合物（甲酸/氯化锌法）；一第7部分：聚酰胺纤维与某些其他纤维的混合物（甲酸法）；第8部分：醋酯纤维与三醋酯纤维的混合物（丙酮法）；一第9部分：醋酯纤维与三醋酯纤维的混合物（苯甲醇法）；第10部分：三醋酯纤维或聚乳酸纤维与某些其他纤维的混合物（二氯甲烷法）；一第11部分：纤维素纤维与某些其他纤维的混合物（硫酸法）；第12部分：聚丙烯晴纤维、某些改性聚丙烯纤维、某些含氯纤维或某些弹性纤维与某些其他纤维的混合物（二甲基甲酰胺法）；第13部分：某些含氯纤维与某些其他纤维的混合物（二硫化碳/丙酮法）；一第14部分：醋酯纤维与某些含氯纤维的混合物（冰乙酸法）；第15部分：黄麻与某些动物纤维的混合物（含氮量法）；第16部分：聚丙烯纤维与某些其他纤维的混合物（二甲苯法）；第17部分：含氯纤维（氯乙烯均聚物）与某些其他纤维的混合物（硫酸法）；一第18部分：蚕丝与羊毛或其他动物毛纤维的混合物（硫酸法）；第19部分：纤维素纤维与石棉的混合物（加热法）；一第20部分：聚氨酯弹性纤维与某些其他纤维的混合物（二甲基乙酰胺法）；第21部分：含氯纤维、某些改性聚丙烯睛纤维、弹性纤维、醋酯纤维、三醋酯纤维与某些其他纤维的混合物（环已酮法）；
第22部分：粘胶纤维、某些铜氨纤维、莫代尔纤维或莱赛尔纤维与亚麻、苎麻的混合物（甲酸/氯化锌法）；bZxz.net
一第23部分：聚乙烯纤维与聚丙烯纤维的混合物（环已酮法）；一第24部分：聚酯纤维与某些其他纤维的混合物（苯酚/四氯乙烷法）；第25部分：聚酯纤维与某些其他纤维的混合物（三氯乙酸/三氯甲烷法）；一第26部分：三聚氰胺纤维与棉或芳纶的混合物（热甲酸法）；一第101部分：大豆蛋白复合纤维与某些其他纤维的混合物。Ⅲ
1范围
纺织品定量化学分析
GB/T2910.16—2024
第16部分：聚丙烯纤维与某些其他纤维的混合物（二甲苯法）
本文件描述了采用二甲苯法测定去除非纤维物质后由以下纤维组成的二组分混合物中聚丙烯纤维含量的方法：
一聚丙烯纤维，和
一绵羊毛、其他动物毛纤维、蚕丝、棉、黏胶纤维、铜氨纤维、莫代尔纤维、莱赛尔纤维、醋酯纤维、三醋酯纤维、聚酰胺纤维、聚酯纤维、聚丙烯纤维、玻璃纤维、聚酯复合弹性纤维、三聚氰胺纤维和聚丙烯酸酯纤维。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2910.1纺织品定量化学分析货第1部分：试验通则（GB/T2910.1一2009，ISO1833-1：2006，IDT)
3术语和定义
本文件没有需要界定的术语和定义4原理
用沸腾的二甲苯将聚丙烯纤维从已知干燥质量的混合物中溶解去除，收集残留物，清洗、烘干和称重；用修正后的质量计算其占混合物干燥质量的百分率。由差值得出聚丙烯纤维的质量分数。5试剂
使用GB/T2910.1及5.1规定的试剂。5.1二甲苯：沸点为136℃～145℃。警示一一该试剂对人体有危害，使用时应采取完善的保护措施，并注意危险废弃物的正确处置6设备
使用GB/T2910.1及6.1、6.2和6.3规定的设备，1
GB/T2910.16—2024
6.1具塞圆底烧瓶，容量不少于200mL。6.2回流冷凝器，适于高沸点的液体，并连接圆底烧瓶。6.3加热套装置，适于二甲苯（5.1)的沸点和圆底烧瓶（6.1）。试验步骤
按照GB/T2910.1规定的通用程序进行，然后按以下步骤操作。将要过滤二甲苯的玻璃砂芯埚在105℃的烘箱中先进行预热。把准备好的试样放人圆底烧瓶（6.1）中，每克试样加人100mL二甲苯（5.1），接上回流冷凝器（6.2），放人加热套装置（6.3）中煮沸3min。或者使用具有类似效果的热萃取装置（如GB/T2910.21）。用已知干重的玻璃砂芯埚过滤重复上述溶解和过滤操作两次[每次用50mL二甲苯（5.1)，再连续两次用30mL沸腾的二甲苯洗涤圆底烧瓶中的残留物。待圆底烧瓶和残留物冷却后，分别用75mL石油醚洗涤两次（第二次石油醚洗涤时将残留物转移至玻璃砂芯埚中）。先重力排液再抽吸排液。最后将和残留物烘干、冷却、称重，8
结果的计算和表示
结果的计算和表示按GB/T2910.1规定。三聚氰胺纤维和聚丙烯酸酯纤维质量变化修正系数d值为1.01，其余质量变化修正系数d值为1.00。
精密度
对均匀的纺织材料混合物，在95%的置信水平下，本方法测试结果的置信界限不超过土1%。2
参考文献
GB/T2910.16—2024
[1]GB/T2910.21纺织品定量化学分析第21部分：含氯纤维、某些改性聚丙烯睛纤维、某些弹性纤维、醋酯纤维、三醋酯纤维与某些其他纤维的混合物（环已酮法）[2]
Melliand-Textilberichte:European textile journal(1975), pp. 643-6453
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
