QB/T 4767-2014
基本信息
标准号： QB/T 4767-2014
中文名称：家具用钢构件
标准类别：其他行业标准
标准状态：现行
发布日期：2014-07-09
实施日期：2014-11-01
出版语种：简体中文
下载格式：.pdf .zip
下载大小：6538708
标准分类号
标准ICS号：家用和商用设备、文娱、体育>>97.140家具
中标分类号：轻工、文化与生活用品>>家具>>Y82家具附件
关联标准
出版信息
出版社：中国轻工业出版社
页数：17页
标准价格：30.0
出版日期：2014-11-01
相关单位信息
起草人：陈德昌等
起草单位：杭州德昌五金家具有限公司等
归口单位：全国家具标准化中心
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了家具用钢构件的术语和定义、产品分类、要求、试验方法、标志、包装、运输、贮存等。
本标准适用于家具产品中的钢构件。

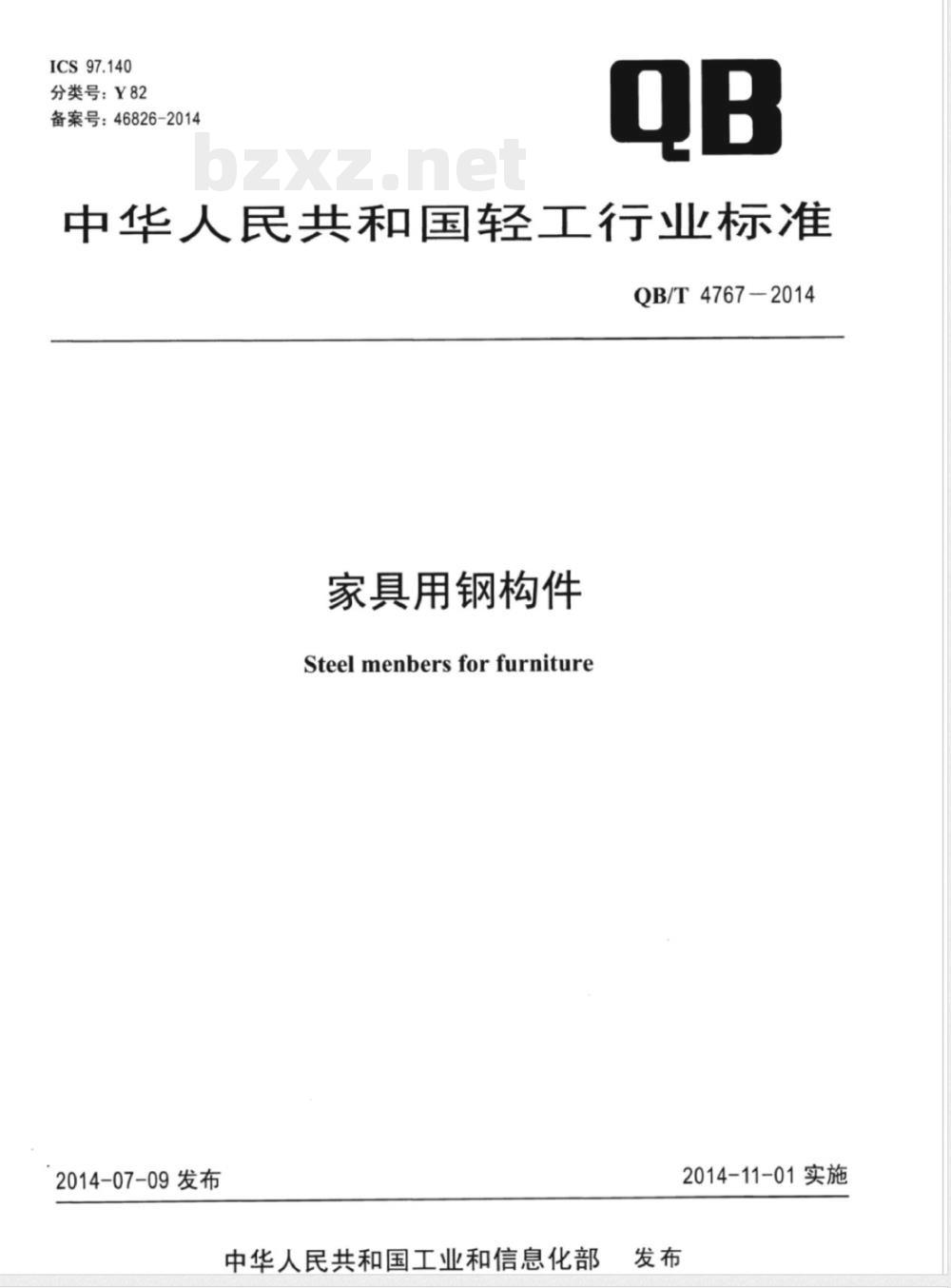

标准图片预览
标准内容
ICS97.140
分类号：Y82
备案号：46826-2014
中华人民共和国轻工行业标准
QB/T4767-2014
家具用钢构件
Steelmenbersforfurniture
2014-07-09发布
中华人民共和国工业和信息化部2014-11-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。QB/T4767-2014
本标准由全国家具标准化中心归口。本标准主要起草单位：杭州德昌五金家具有限公司、浙江省家具与五金研究所、厦门谊瑞货架有限公司、杭州双华科技有限公司。本标准主要起草人：陈德昌、林鹏、梁米加、俞昊文、潘水华、边庆卫、胡正。1范围
家具用钢构件
QB/T4767-2014
本标准规定了家具用钢构件的术语和定义、产品分类、要求、试验方法、标志、包装、运输、贮存。本标准适用于家具产品中的钢构件。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1732漆膜耐冲击测定法（GB/T1732-1993，TOCT4765:1973，NEQ）GB/T3186色漆、清漆和色漆与清漆用原材料取样（GB/T3186一2006，ISO15528:2000，IDT）GB/T6739-2006色漆和清漆铅笔法测定漆膜厚度（ISO15184:1998，IDT）GB/T9286色漆和清漆漆膜的划格试验（GB/T9286-1998，ISO2409:1992，EQV）GB/T10357.1
家具力学性能试验第1部分：桌类强度和耐久性GB/T10357.2
GB/T10357.3
GB/T10357.4
GB/T10357.5
7170:2005，MOD）
家具力学性能试验第2部分：椅凳类稳定性家具力学性能试验
检第3部分：椅、凳类强度和耐久性家具力学性能试验第4部分：柜类稳定性家具力学性能试验第5部分：柜类强度和耐久性（GB/T10357.5一2011，ISOGB/T10357.6
家具力学性能试验
第6部分：单层床强度和耐久性
GB/T10357.7
GB/T11170
GB/T23994
GB/T28203
QB/T2189
QB/T2454
QB/T3826
QB/T3832
3术语和定义
家具力学性能试验
立第7部分：桌类稳定性
不锈钢多元素含量的测定火花放电原子发射光谱法（常规法）与人体接触的消费产品用涂料中特定有害元素限量家具用连接件技术要求及试验方法家具五金杯状暗铰链
家具五金抽屉导轨
轻工产品金属电镀层和化学处理层的耐腐蚀试验方法中性盐雾试验（NSS）法轻工产品金属镀层腐蚀试验结果的评价下列术语和定义适用于本文件。3.1
家具用钢构件
steelmembers forfurniture
家具产品中主要由金属材料构成的用于推拉、伸缩、支撑、升降、折叠、连接、贮藏及其他功能的组件。
4产品分类
4.1按使用对象分，可分为：
一桌（几）类用家具钢构件：
一椅凳（沙发）类用家具钢构件；一柜（架）类用家具钢构件：
QB/T4767-2014
床类用家具钢构件。
4.2按使用功能分，可分为：
推拉用钢构件，见图1
伸缩用钢构件，见图2：
支撑用钢构件，见图3；
升降用钢构件，见图4；
折叠用钢构件，见图5；
连接用钢构件，见图6：
贮藏用钢构件，见图7：
其他钢构件。
推拉用钢构件示例图
图2伸缩用钢构件示例图
3支撑用钢构件示例图
图4升降用钢构件示例图
QB/T4767-2014
QB/T4767-2014
图5折叠用钢构件示例图
连接用钢构件示例图
5要求
5.1主要尺寸与极限偏差
5.1.1产品的主要尺寸
应符合表1的规定。
推拉用钢构件
伸缩用钢构件
支撑用钢构件
升降用钢构件
折叠用钢构件
连接用钢构件
贮藏用钢构件
贮藏用钢构件示例图
家具钢构件主要尺寸
下沉量/mm
摆动量/mm
下沉量/mm
摆动量/mm
圆管、椭圆管/mm
材料厚度
材料厚度
方管/mm
板材/mm
水平偏差/mm
桌（几）类/mm
椅凳类/mm
水平偏差/（%）
材料厚度/mm
圆管、椭圆管/mm
方管/mm
板材/mm
置物架/mm
特殊要求可由供需双方协定，
注：特殊规格尺寸、特殊材料、≤
并在合同中明示。
QB/T4767-2014
450~1250
350~650
QB/T4767-2014
2产品外形宽、
深、高尺寸的极限偏差
应符合表2规定。
产品外形宽、深、高尺寸的极限偏差表2
活动式
固定式
配套或组合产品的极限偏差下载标准就来标准下载网
应同取正值或负值。
形状和位置公差
应符合表3规定。
邻边垂直度
着地稳定性
应符合表4的规定。
焊接件
冲压件
铆接件
紧固件
面板、框架
形状和位置公差
≥1000
对角线长度
≥1000
对边长度
圆管弯曲处
脚与水平面的差值
管材应无裂缝、叠缝
外露管口端面应封闭
产品外观
极限偏差
折叠式
非折叠式
折叠式
非折叠式
折登式
非折叠式
折叠式
非折叠式
焊接处应无脱焊、虚焊、焊穿、错位焊接处应无夹渣、气孔、焊瘤、焊丝头、咬边、飞溅焊疤表面波纹应均匀，高低之差不应大于1mm冲压件应无脱层、裂缝
铆接处的铆接应牢固，无漏铆、脱铆铆钉应端正圆滑，无明显锤印
紧固件连接各部位的安装应牢固可靠，不可有松动现象≤
单位为毫米
单位为毫米
5.4安全性
弯曲件
塑料件
喷涂件
电镀件
铝合金部件
表4（续）
QB/T4767-2014
圆管和扁线管弯曲处的皱纹高低之差不应大于0.4mm，弯曲处弧形应圆滑一致
应无裂纹，无明显变形
应无明显缩孔、气泡、杂质、伤痕外表用塑料件表面应光洁，无划痕、污渍，无明显色差涂层应无漏喷、锈蚀
涂层应光滑均匀，色泽一致，应无流挂、疙瘩、皱皮、飞漆等缺陷电镀层表面应无剥落、返锈、毛刺电镀层表面应无烧焦、气泡、针孔、裂纹、花斑（不包括镀彩锌）和划痕部件表面应清洁，无裂纹、腐蚀斑点部件表面应无起皮、气泡
可接触的棱角与棱倒圆半径不应小于2mm。其他所有的边应圆滑、无毛刺。推拉部件应装配有效的限位装置，或贴有警示标签，说明该部件易被拉脱。润滑油、脂等污物不应可被直接接触，正常使用时应无污物溢出。限位装置应清晰明确，锁定装置应可靠，不应失灵。产品完成力学性能测试后，限位装置和锁定装置应无破损、功能丧失、失灵等。5.4.6活动部件之间的间隙不应在7mm～18mm之间。5.4.7使用时可接触到的管件、孔和间隙应封闭。无论从哪个方向，如用试验棒能塞进管件、孔或间隙，塞进深度大于10mm，并且不能以30N的力从相反的方向拔出来时，应封闭管脚端口。5.4.8剪切和挤压点仅在放置和折叠时产生，并且使用者有能力控制在本人的运动，能在夹痛时能及时停止该力，部件可出现剪切和挤压点。5.4.9不应接触到由驱动装置（如机械弹簧、气压提升装置）操作的家具钢构件产生的剪切和挤压点。5.4.10在正常使用时，除非使用者对使用状况有效控制，从而使自已不受伤害，否则载荷不应出现可接触的剪切和挤压点；在进行正常的运动和动作时，由于使用者的操作力而导致危险的产生，不应出现剪切和挤压点，见附录A。
注：最好是通过使用自动锁紧装置来防止危险的发生。5.4.11产品表面涂层的可溶性元素的最大限量应符合表5的规定。表5产品表面涂层的可溶性元素限量值项目
铅（Pb）
可溶性元素
5.5理化性能
产品表面涂层理化性能应符合表6的规定。镉(Cd)
铬（Cr）
汞（Hg）
单位为毫克每千克
限量值
QB/T4767-2014
力学性能
金属喷涂层
金属电镀层
铝合金部件
6产品表面涂层理化性能
冲击强度
附着力/级
涂层厚度/μm
抗盐雾
应无剥落、裂纹、皱纹
60~130
24h中性盐雾试验，不低于7级
抗盐雾
抗盐雾
24h中性盐雾试验，不低于7级
24h中性盐雾试验，不低于7级
产品力学性能应符合表7的规定。试验水平参见附录B，，一般按附录B中3级水平试验，特殊试验条件及要求可由供需双方协定，按附录B中其他水平试验。表7
桌（几）类用钢构件强度和耐久性桌类用钢构件稳定性
椅凳（沙发）类用钢构件强度和耐久性椅凳类稳定性
床用钢构件强度和耐久性
柜（架）类用钢构件强度耐久性柜类稳定性
垂直向下静载荷
过载要求
功能要求
水平侧向静载荷
猛关或猛开
操作力
抽屉导轨组件底部变形
抽屉导轨组件结构强度
耐久性
垂直向下静载荷
水平侧向静载荷
拉出安全性
猛关或猛开
下沉量
操作力
伸缩性能
力学性能
（1）零部件应无断裂或豁裂；
（2）无严重影响使用功能的磨损或变形：（3）用手压某些应为牢固的部件，应无永久性松动：
（4）连接部位应无松动：
（5）家具五金件应无明显变形、损坏QB/T2454
正常操作伸缩机构所需力应在5N～30N之间
伸展、收缩装置
伸缩过程应无异常摩擦声，
应启闭灵活，伸缩到位，无明显阻滞现象试验方法
GB/T10357.1
GB/T10357.7
GB/T10357.3
GB/T10357.2
GB/T10357.6
GB/T10357.5
GB/T10357.4
QB/T2454
见6.6.1.1
见6.6.1.2
伸缩耐久性
表7(续）
A级：20000次
B级：10000次
C级：5000次
操作力
升降性能
A级：20000次
B级：10000次
升降耐久性
C级：5000次
过载要求
功能要求
连接用钢构
垂直静载荷
水平静载荷
操作力
垂直静载荷
水平静载荷
耐久性
下沉量
操作力
折叠性能
A级：20000次
B级：10000次
折叠耐久性
C级：5000次
三合一偏心连接件偏心体抗压
三合一偏心连接件预埋螺母抗
拉强度
三合一偏心连接件中连接螺杆
螺纹与预埋螺母的抗拉强度
（1）零部件应无断裂或豁裂：
（2）无严重影响使用功能的磨损或变形：QB/T47672014
试验方法
（3）用手撤压某些应为牢固的部件，应无永久性松动；
（4）连接部位应无松动；
（5）家具五金件应无明显变形、损坏升降机构用手动操作时，所需操作力应≤30N升降过程应无异常摩擦声，升降装置升降灵活，无明显阻滞现象
（1）零部件应无断裂或豁裂：
（2）无严重影响使用功能的磨损或变形：（3）用手撤压某些应为牢固的部件，应无永久性松动：
（4）连接部位应无松动：
（5）家具五金件应无明显变形、损坏QB/T2189
正常操作折叠机构所需力应在30N～150N之间
折叠过程应无异常摩擦声，折叠灵活，无明显阻滞现象
（1）零部件应无断裂或豁裂：
（2）无严重影响使用功能的磨损或变形；(3)用手撤压某些应为牢固的部件，应无永久性松动：
（4）连接部位应无松动；
（5）家具五金件应无明显变形、损坏GB/T28203
见6.6.1.3
见6.6.2.1
见6.6.2.2
见6.6.2.3
QB/T2189
见6.6.3.1
见6.6.3.2
见6.6.3.3
GB/T28203
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
