QB/T 4595.4-2013
基本信息
标准号： QB/T 4595.4-2013
中文名称：合页 第4部分：H型合页
标准类别：其他行业标准
英文名称：Hinge—Part4:H type
标准状态：现行
发布日期：2013-12-31
实施日期：2014-07-01
出版语种：简体中文
下载格式：.pdf .zip
下载大小：1182536
标准分类号
标准ICS号：建筑材料和建筑物>>91.060建筑构件
中标分类号：轻工、文化与生活用品>>五金制品>>Y71建筑五金
关联标准
替代情况：替代QB/T 3877-1999
出版信息
出版社：中国轻工业出版社
标准价格：16.0
出版日期：2014-07-01
相关单位信息
起草人：麦佳隆 等
起草单位：上海市质量监督检验技术研究院 等
归口单位：全国建筑五金标准化中心
发布部门：中华人民共和国工业和信息化部
标准简介
本部分规定了H型合页的术语和定义、要求、试验方法、检验规则、标志、包装、运输和贮存。
本部分适用于需要经常脱卸而较薄的门窗所使用的两页片成H型合页。

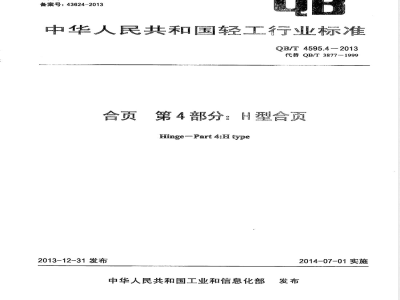

标准图片预览
标准内容
ICS91.060
分类号：Y71
备案号：43624-2013
中华人民共和国轻工行业标准
QB/T 4595.4-2013
代替QB/T3877-1999
合页 算
第4部分：H型合页
Hinge-- Part 4:H type
2013-12-31发布
中华人民共和国工业和信息化部2014-07-01实施
QB/T4595《合页》为系列标准，目前现有6个部分，包括：第1部分：普通型合页；
第2部分：轻型合页；
第3部分：抽芯型合页；
第4部分：H型合页；
第5部分：T型合页；
第6部分：双袖型合页；
本部分为QB/T4595的第4部分。
本部分按照GB/T1.1一2009给出的规则起草。QB/T4595.4-2013
本部分与QB/T4595.1《合页第1部分：普通型合页》配合使用，本部分中写明“适用”的内容，表示QB/T4595.1中的相应章条适用于本部分；本部分中写明“增加”的内容，表示除应符合QB/T4595.1中的相应条文外，还应符合本标准中增加的条文；本部分中写明“代替”的内容，则表示QB/T4595.1中的相应章条以本部分的的章条为准；本部分中写明“不适用”的内容，表示QB/T4595.1中的相应章条不适用于本部分。
本部分是对QB/T3877一1999《H型合页》的修订，与QB/T3877一1999相比，主要技术变化如下：一增加、更新了部分引用文件；一增加了使用寿命要求；
一增加了转动力要求；
一增加了负重要求；
增加了耐腐蚀性要求；
修改了轴向间隙和径向间隙要求。本部分由中国轻工业联合会提出。本部分由全国建筑五金标准化中心归口。本部分起草单位：上海市质量监督检验技术研究院、高天（中山）金属制造有限公司、佛山市汇泰龙五金卫浴制造有限公司、广东顶固集创家居股份有限公司、广东雅洁五金有限公司、广东坚朗五金制品股份有限公司、杭州合恒科技有限公司、广东省肇庆市质量计量监督检测所、国家轻工业建筑五金质量监督检测中心。
本部分主要起草人：麦佳隆、张学勤、张月明、王忠、张家亮、杨勇、谢达明、谢明舜、吴春明。本部分所代替标准的历次版本发布情况为：QB/T 3877--1999。
1范围
合页 第4部分：H型合页
QB/T4595.1中的该章，用下述内容代替。QB/T4595.4-2013
本部分规定了H型合页的要求、试验方法、检验规则、标志、包装、运输和贮存。本部分适用于需要经常脱卸而较薄的门窗所使用的两页片成“H”型的合页。规范性引用文件
QB/T4595.1中的该章均适用。
3要求
QB/T4595.1中的该章除下述内容外，均适用。3.2.2型式和尺寸
产品的型式和尺寸按表2规定。
系列编号
合页长度/mm
合页厚度/mm
基本尺寸
极限偏差
每片页片的最少螺孔数/个
注：H为H型合页，后面两个数字表示合页长度，30表示约为3in.，45表示约为41/2in.，依次类推。3.3使用寿命
该条用下述内容代替：
产品经5万次寿命试验后，其轴向磨损不应超过1.57mm，门扇下沉量不应超过4.0mm。3.4转动力
该条用下述内容代替：
产品的转动力不应超过表3规定，且转动应轻便、灵活，无卡紧现象。表3
合页长度/mm
转动力/N
3.5负重
该条用下述内容代替：
产品负重不应小于表4规定。
QB/T4595.4-2013
试验方法
系列编号
QB/T4595.1中的该章除下述内容外，均适用。4.5寿命
该条用下述内容代替：
门扇按表5配置。寿命试验以（12土3）次/min的频率进行。表5
合页长度/mm（in.）
80.00（3)
110.00（41/2)
140.00（51/2）
5检验规则
QB/T4595.1中的该章均适用。
6标志、包装、运输、购存
QB/T4595.1的该章均适用。
3级适用门质量/kg
适用门质量/kg
门扇宽度/mm
附录AbzxZ.net
（资料性附录）
产品的型式和尺寸
QB/T4595.1中的该附录用下述内容代替：A.1每页片的螺孔数为3个，参见表A.1。A.1
QB/T4595.4-2013
单位为毫米
QB/T4595.4-2013
A.2每页片的螺孔数为4个，参见表A.2。L
单位为毫米
QB/T4595.1中的该附录均适用。附录B
（资料性附录）
产品分类和标记
QB/T4595.4-2013
QB/T 4595.4-2013
#人民共和
轻工行业标准
合页第4部分：H型合页
QB/T 4595.4-2013
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：//www.chlip.com.cnEmail:[email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923/24/25
版权所有
侵权必究
书号：155019·4268
印数：1-200册
定价：16.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
