本标准规定了无障碍开门喷水按摩浴缸（简称开门缸）的术语和定义、要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存。 本标准适用于由缸体、水泵、气泵、喷嘴、排水器配件组装的开门缸，也适用于无按摩功能的开门缸。

ICS91.140.70
分类号：Y71
备案号：46828-2014
中华人民共和国轻工行业标准
QB/T4769-2014
无障碍开门喷水按摩浴缸
Walk-inwhirlpoolbathtub
2014-07-09发布
中华人民共和国工业和信息化部2014-11-01实施
本标准按照GB/T1.1-2009给出的规则起草。本标准由中国轻工业联合会提出。QB/T47692014
本标准由全国五金制品标准化技术委员会建筑五金分技术委员会（SAC/TC174/SC3）归口。本标准起草单位：佛山市南海区泰和洁具制品有限公司、佛山市南海区标准化研究与促进中心、欧路莎股份有限公司、广州家乐思休闲设备有限公司、佛山市华美嘉洁具制造有限公司、中宇建材集团有限公司、中山市福瑞卫浴设备有限公司、中山莱博顿卫浴有限公司、佛山市恒洁卫浴有限公司、宁波市沃特玛洁具有限公司、佛山市大户人家卫浴有限公司、广东凌霄泵业有限公司、上海建科检验有限公司、佛山市质量计量监督检测中心、广东省茂名市质量计量监督检测所、上海建筑五金工业研究所有限公司。本标准起草人：黄永忠、何烙辉、林振国、梁国立、陈显明、饶军、曾天生、张海锋、段军会、林培旭、范鹏志、何衍锋、张奕东、陆智万、曹学渊、忻成梁、王广宁、俞伟、全红、严德勇。1范围

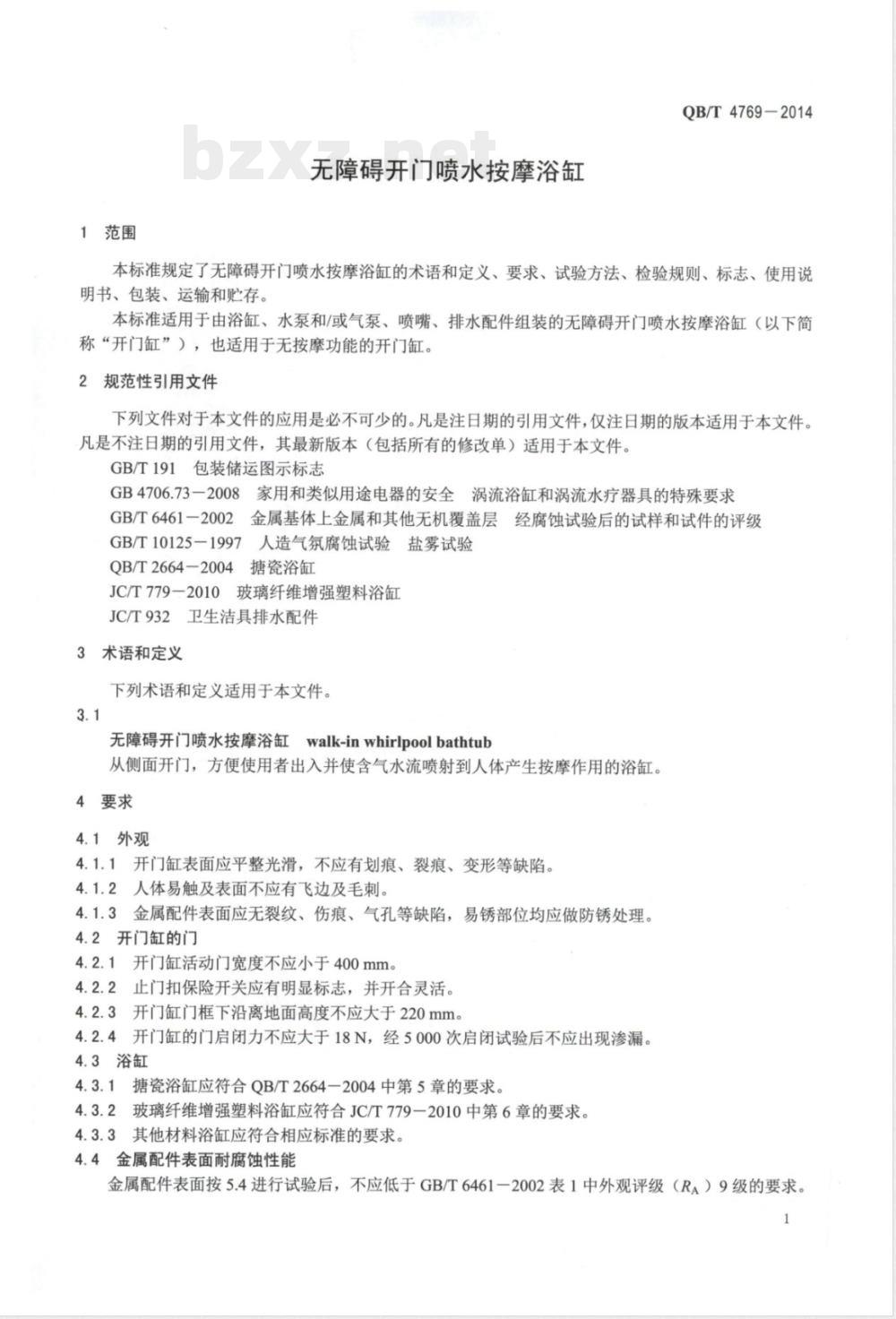

无障碍开门喷水按摩浴缸
QB/T4769-2014
本标准规定了无障碍开门喷水按摩浴缸的术语和定义、要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存。
本标准适用于由浴缸、水泵和/或气泵、喷嘴、排水配件组装的无障碍开门喷水按摩浴缸（以下简称“开门缸”），也适用于无按摩功能的开门缸。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB4706.73一2008家用和类似用途电器的安全涡流浴缸和涡流水疗器具的特殊要求GB/T6461-一2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级GB/T10125-1997人造气氛腐蚀试验盐雾试验QB/T2664-2004糖瓷浴缸
JC/T779-2010玻璃纤维增强塑料浴缸JC/T932卫生洁具排水配件
3术语和定义
下列术语和定义适用于本文件。3.1
无障碍开门喷水按摩浴缸walk-inwhirlpoolbathtub从侧面开门，方便使用者出入并使含气水流喷射到人体产生按摩作用的浴缸。4要求
4.1外观
4.1.1开门缸表面应平整光滑，不应有划痕、裂痕、变形等缺陷。4.1.2人体易触及表面不应有飞边及毛刺。4.1.3金属配件表面应无裂纹、伤痕、气孔等缺陷，易锈部位均应做防锈处理。4.2开门缸的门
4.2.1开门缸活动门宽度不应小于400mm。4.2.2止门扣保险开关应有明显标志，并开合灵活。4.2.3开门缸门框下沿离地面高度不应大于220mm。4.2.4开门缸的门启闭力不应大于18N，经5000次启闭试验后不应出现渗漏。4.3浴缸此内容来自标准下载网
4.3.1糖瓷浴缸应符合QB/T2664一2004中第5章的要求。4.3.2玻璃纤维增强塑料浴缸应符合JC/T779一2010中第6章的要求。4.3.3其他材料浴缸应符合相应标准的要求。4.4金属配件表面耐腐蚀性能
金属配件表面按5.4进行试验后，不应低于GB/T6461一2002表1中外观评级（RA）9级的要求。QB/T4769-2014
4.5使用性能
4.5.1水流喷射水平距离
开门缸按5.5.1进行试验后，含气水流喷射水平距离不应小于150mm。4.5.2密封性
1.开门缸经5.52.1试验后的滴渗漏量不应大于2mL/24h。4.5.2.1
开门缸经5.52.2试验后，循环系统应无渗漏。4.5.2.2
开门缸经5.52.3试验后，循环系统应无渗漏开门缸经5.52.4试验后，循环系统应无渗漏。严如麻乐
本届备
晶电究
沃干电
新赫本
国”科
开门缸经5.52.5试验后，循环系统应无渗漏。4.5.2.5
4.5.2.6排水配件应符合JC/T932中的规定，若采用其他材料制成，则应符合相应标准的要求赋S4.5.3排水时间
开启排水配件，开门缸应能在5min内自然排尽缸里的水。本斌点注：如对排水时间另有要求，需同制造方协商。图音
4.5.4滞留水
按5.5.4试验后，开门缸内滞留水的总质量不应大于500g或超过开门缸容量的0.2%，的较小值。
4.6电气安全
开门缸的电气安全应符合GB4706.73-2008中1类器具的规定。4.7噪声
4.7.1配置水泵的开门缸，噪声值应小于72dB。4.7.2配置气泵的开门缸，噪声值应小于75dB。4.7.3同时配置气泵和水泵的开门缸，噪声值应小于75dB4.8防臭装置
产品宜装有防止下水道臭气的回流装置5试验方法
5.1外观
通水非具吉
文限车
自我不
选取两者中
求要A
目测时应在自然散射光或无反散光的白色光线下进行，光照度不应低于3001x，距离目测法检验，
被测物400mm~500mm。
5.2开门缸的门
速手效
开门缸活动门宽度用分度值为1mm的钢卷尺检测。5.2.1
止门扣保险开关标志和开合灵活性用目测检验。5.2.2
5.2.3开门缸门框下沿离地面高度用分度值为1mm的钢卷尺检测。南夫
赵趣利
泰书酒漏
为1次，以（6±1）次/min的频率启闭。门开启和闭合时操纵力的使门呈开启状态，
测定采用精度为满量程土0.5%的测力器进行，达到规定的次数后，目测检查E.SA
5.3浴缸
5.3.1糖瓷浴缸按QB/T2664-2004中第6章的方法进行检测5.3.2玻璃纤维增强塑料浴缸按JC/T779-2010中第7章的方法进行检测。5.3.3其他材料浴缸按相应的标准进行检测。oros5.4金属配件表面耐腐蚀性能
瑶谷E
鱼瑶谷密6本
5-1997进行24h乙酸盐雾试验，结果按GB/T6461=2002进行评级。金属配件表面按GB/T10125
先妆本进面书品惠立
5.5使用性能
5.5.1水流喷射水平距离
QB/T4769-2014
把开门缸置于平台上，调平浴缸，注水至高于开门缸最高喷嘴中心以上50mm，同时启动气泵和水泵，用钢直尺测量水流喷射水平距离。5.5.2密封性
室温水放至溢水口，用吸水材料吸收滴渗漏水，24h后，5.5.2.1将开门缸活动门关闭，
用称重法测
量滴渗漏量。
5.5.2.2将室温水注入开门缸至溢水口，同时启动泵，使循环系统运行时间不少于10min，目测开门缸各密封面及管道连接处。
5.5.2.3将室温水注入开门缸至溢水口，堵塞浴缸内的所有浴缸喷头出口，启动泵，目测开门缸各管道连接处。
5.5.2.4将（55±5）C的水注入开门缸至溢水口，同时启动泵，使循环系统运行时间不少于10min目测开门缸各密封面及管道连接处。排除管内空气，然后关闭开门缸上所有给水管的终端阀门，用试压泵5.5.2.5从进水口注入室温水，
升压至0.6MPa，保压时间2min，目测开门缸各密封面及管道连接处。5.5.2.6排水配件按JC/T932进行测定，其他材料排水配件按相应标准进行测定5.5.3排水时间
把开门缸置于平台上，将室温水注入开门缸至溢水口，打开排水配件，用秒表测定排尽开门缸里水的时间。
5.5.4滞留水
把开门缸置于平台上，将室温水注入开门缸至溢水口，同时启动泵，使循环系统运行时间不少于30min，待开门缸内的水静止后，打开排水配件排尽开门缸。关闭排水配件，分别垫起开门缸底部的四边，使开门缸的上平面分别向前、后、左、右4个方向倾斜不小于30°，流出，用吸水材料分别吸收。用称量法计算4个方向累积滞留水的总质量5.6电气安全
开门缸的电气
5.7噪声
安全按GB4706.73一2008中I类器具的方法进行试从每个方向让滞留水
环境本底噪声不应大于45dB。将开门缸放在弹性垫层上，按正常使用状态安装。将室温测试时，
水注入开门缸至溢水口，同时开启泵，并打开全部喷嘴，在距开门缸周边1m、距地面高度m处，取
后、左、右4个测试点，用声级计A计权快速档测定，取4个点的算术平均值作为噪声。开门缸前、
5.8防臭装置
将产品的排水配件面盖取下，
目测检查排水配件内的水封。
6检验规则
产品检验分出厂检验和型式检验6.1
出厂检验
惠特国妈特畏
出厂检验按GB/T2828.1-2012的规定进行，采用特殊检验水平S-2，一次抽样方案。其检验项目、要求、试验方法、不合格类别、接收质量限（AQL）按表1规定味
QB/T4769-2014
检验项目
滴渗漏量
循环系统检漏
泄漏电流
接地措施
输入功率
电气强度
活动门宽度
止门扣保险开关标志和开合灵活性门框下沿离地面高度
水流喷射水平距离
排水时间
6.2型式检验
有下列情况之一时，应进行型式检验：6.2.1
试验方法
a）新产品或老产品转厂生产的试制定型鉴定：不合格类别
接收质量限（AQL）
b）当生产的产品在设计、工艺、生产设备、管理等方面有较大改变可能影响产品性能时；c）正常生产时，定期或积累一定产量后，应周期性进行一次检验；d）产品停产后恢复生产时；
e）出厂检验结果与上次型式检验有较大差异时；f）国家质量监督机构提出进行型式检验的要求时。型式检验项目为本标准第4章的全部内容。6.2.2
6.2.3型式检验在出厂检验合格批的同一型号中，随机抽取1个样品进行检验，如有一项不符合本标准，可加倍抽取进行复验，如仍不符合本标准，则判该批产品为不合格。标志、使用说明书、包装、运输、购存7.1标志
7.1.1产品上应标有下列清晰可见、不易涂改的标志：a）产品名称、型号、规格、执行标准编号；b）制造厂名；
c）额定电压、额定频率、额定功率；d）制造日期。
产品外包装上应标有下列标志：7.1.2
a）产品名称、型号、规格、执行标准编号：b）制造厂名和厂址；
c）制造日期；
d）商标；
e）外形尺寸（长×宽×高）；
f）质量（毛重、净重）；
g）包装储运图示标志：按GB/T191的规定。7.2使用说明书
QB/T4769-2014
使用说明书中应给出清晰的产品安装、操作和维护说明及使用产品时防火、防电击与防止使人遭受伤害危险的说明（应在版式上独立并能与说明书的其他部分区分开）。7.3包装
7.3.1每个产品应附有合格证和使用说明书、检验员代号和检验日期。有附件的产品应附有清单。7.3.2产品包装应牢固，不破损，其单件包装件质量应符合有关运输规定。7.4运输
产品在运输中应轻装、轻卸，防止日晒、雨淋和重压，并避免冲击；产品不应与腐蚀性物品混运。7.5购存
产品应贮存在通风良好、干燥的室内，不应与腐蚀性物品混放。5
T4769-2014
