QB/T 4490-2013
基本信息
标准号： QB/T 4490-2013
中文名称：电鸣乐器放音设备 踏板控制器通用技术条件
标准类别：其他行业标准
英文名称：Electrophones musical instruments playback equiment—General specification for pedal controller
标准状态：现行
发布日期：2013-07-22
实施日期：2013-12-01
出版语种：简体中文
下载格式：.pdf .zip
下载大小：2322968
标准分类号
标准ICS号：家用和商用设备、文娱、体育>>文娱活动设备>>97.200.20乐器
中标分类号：轻工、文化与生活用品>>文教、体育、娱乐用品>>Y58乐器
关联标准
出版信息
出版社：中国轻工业出版社
页数：7页
标准价格：16.0
出版日期：2013-12-01
相关单位信息
起草人：张鉴堂 等
起草单位：武汉艾立卡电子有限公司 等
发布部门：工业和信息化部
标准简介
本标准规定了电鸣乐器放音设备踏板控制器的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于电鸣乐器放音设备踏板控制器。
标准图片预览
标准内容

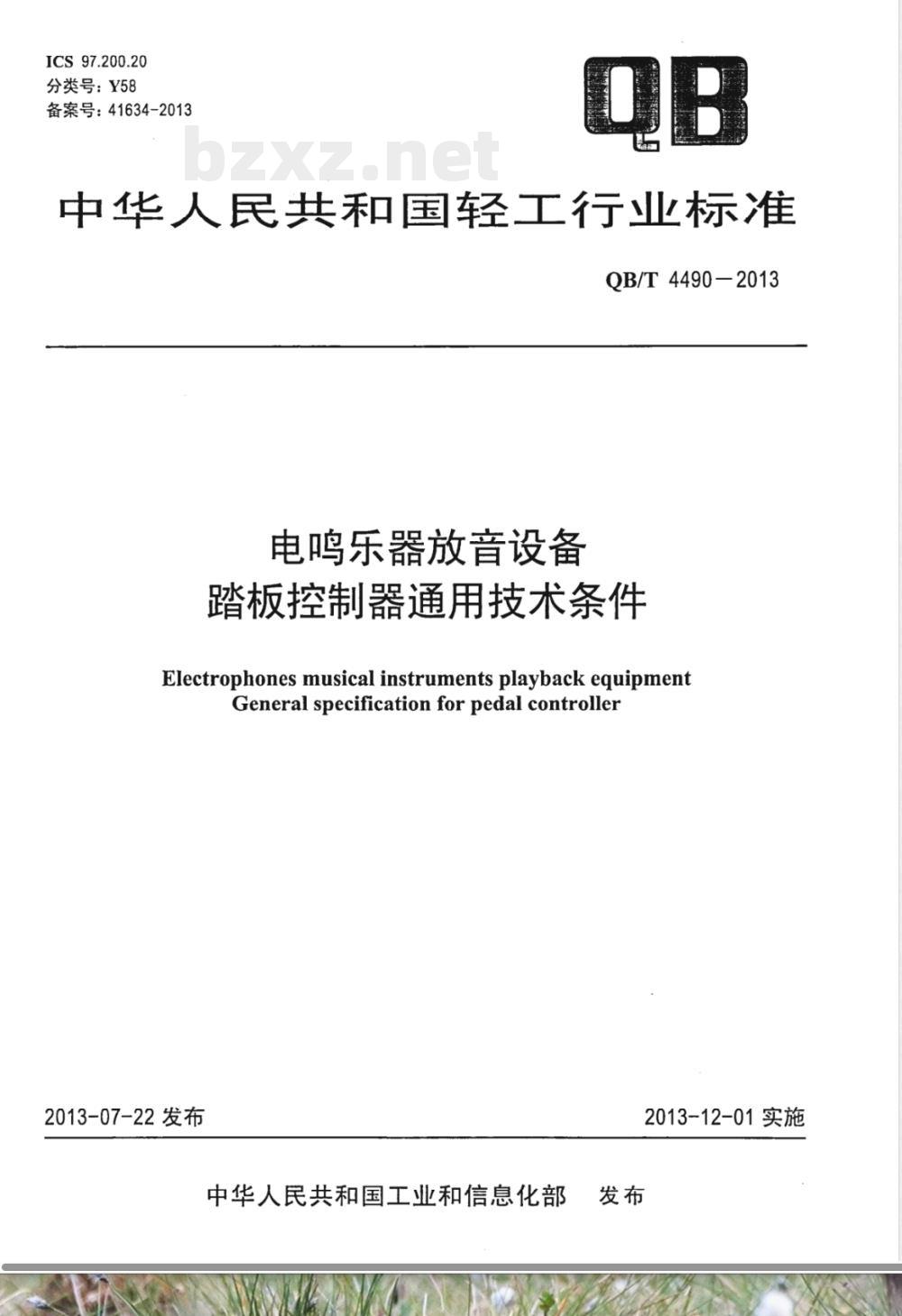

ICS97.200.20
分类号：Y58
备案号：41634-2013
中华人民共和国轻工行业标准
QB/T4490-2013
电鸣乐器放音设备
踏板控制器通用技术条件
Electrophones musical instruments playback equipmentGeneral specification for pedal controller2013-07-22 发布
中华人民共和国工业和信息化部2013-12-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国乐器标准化技术委员会（SAC/TC371）归口。QB/T4490-2013
本标准起草单位：武汉艾立卡电子有限公司、北京乐器研究所、武汉开棱电器有限公司、东莞三基音响科技有限公司。
本标准主要起草人：张鉴堂、庄严、王伟、李健、刘晶、李爽、徐新国、石岩。1范围
QB/T4490-2013
踏板控制器通用技术条件
电鸣乐器放音设备

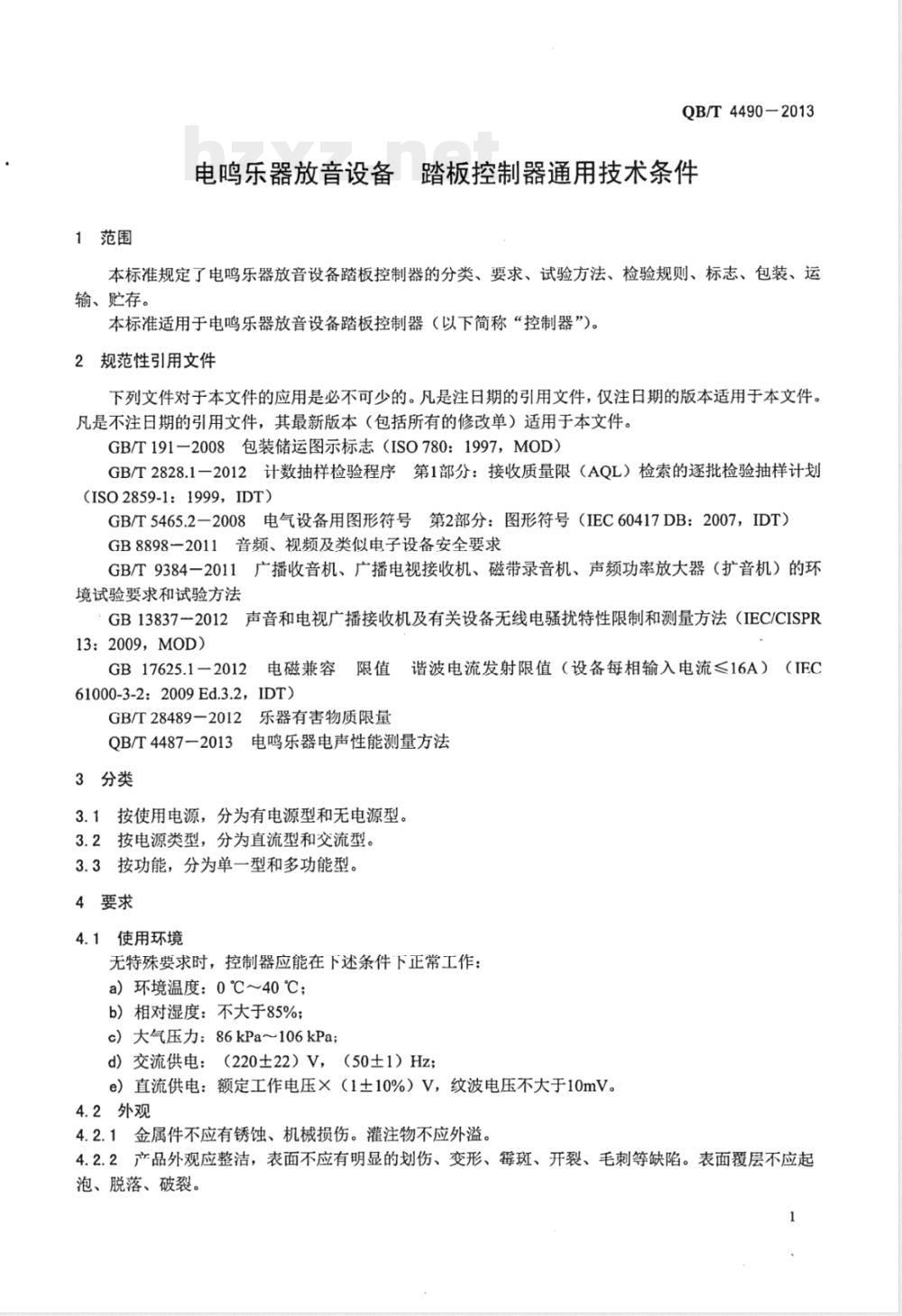

本标准规定了电鸣乐器放音设备踏板控制器的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于电鸣乐器放音设备踏板控制器（以下简称“控制器”）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191-2008包装储运图示标志（ISO780：1997，MOD）GB/T2828.1一2012计数抽样检验程序第1部分：接收质量限（AQL）检索的逐批检验抽样计划(ISO2859-1：1999，IDT）
GB/T5465.2一2008电气设备用图形符号第2部分：图形符号（IEC60417DB：2007，IDT）GB8898一2011音频、视频及类似电子设备安全要求GB/T9384一2011广播收音机、广播电视接收机、磁带录音机、声频功率放大器（扩音机）的环境试验要求和试验方法
GB13837一2012声音和电视广播接收机及有关设备无线电骚扰特性限制和测量方法（IEC/CISPR13:2009，MOD)
GB17625.1-2012日
电磁兼容
61000-3-2：2009Ed.3.2，IDT)
GB/T28489一2012乐器有害物质限量谐波电流发射限值（设备每相输入电流≤16A）（IECQB/T4487-2013电鸣乐器电声性能测量方法3分类
3.1按使用电源，分为有电源型和无电源型。3.2按电源类型，分为直流型和交流型。3.3按功能，分为单一型和多功能型。4要求
4.1使用环境
无特殊要求时，控制器应能在下述条件下正常工作：a）环境温度：0℃～40℃；
b）相对湿度：不大于85%；
c）大气压力：86kPa～106kPa；d）交流供电：（220士22）V，（50土1）Hz；e）直流供电：额定工作电压×（1土10%）V，纹波电压不大于10mV。4.2外观
4.2.1金属件不应有锈蚀、机械损伤。灌注物不应外溢。4.2.2产品外观应整洁，表面不应有明显的划伤、变形、霉斑、开裂、毛刺等缺陷。表面覆层不应起泡、脱落、破裂。
QB/T4490-2013

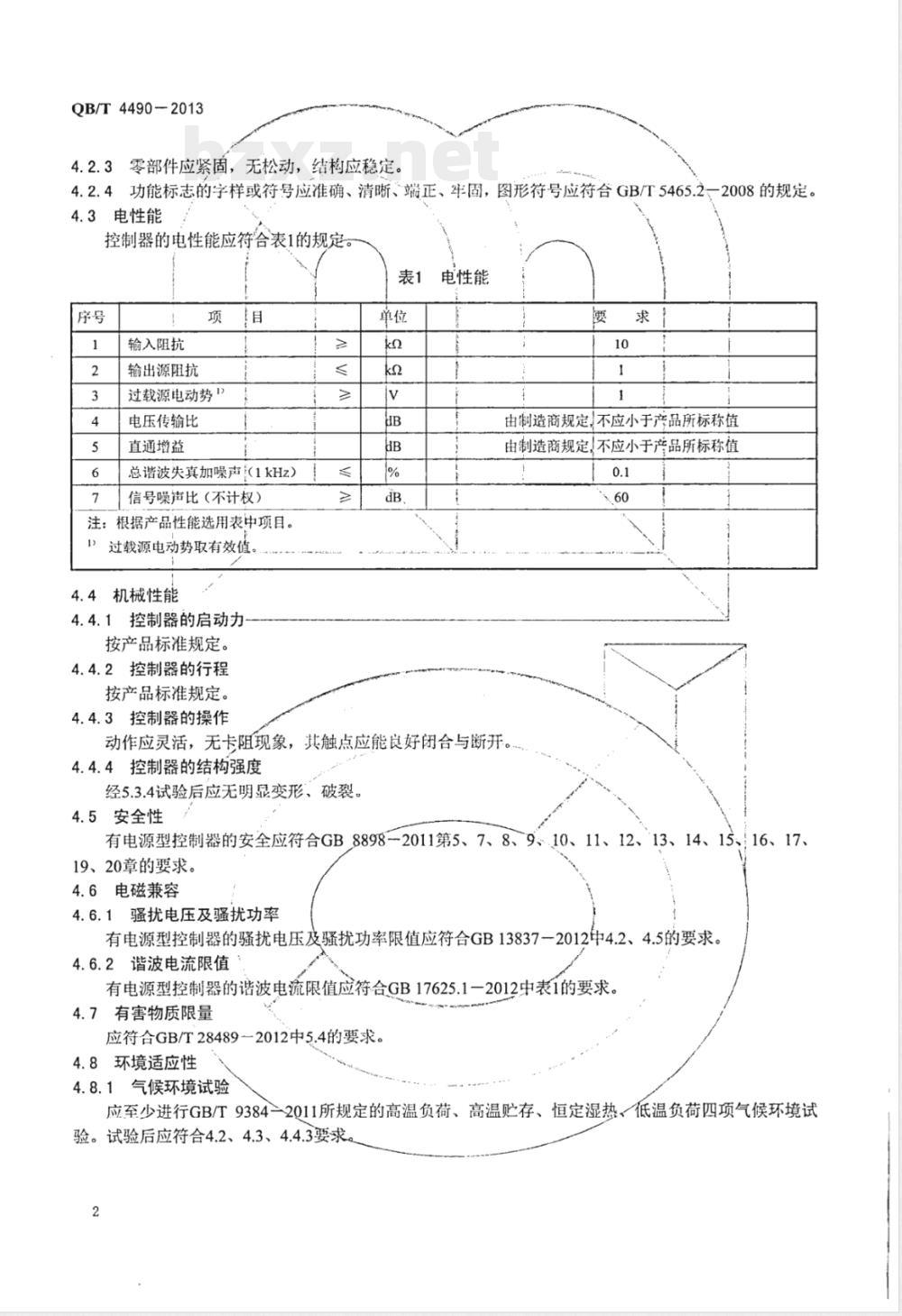

4.2.3零部件应紧固，无松动，结构应稳定4.2.4功能标志的字样或符号应准确、清晰、端正、牢固，图形符号应符合GB/T5465.2一2008的规定。4.3电性能
控制器的电性能应符合表1的规定表1
输入阻抗
输出源阻抗
过载源电动势！
电压传输比
直通增益
总谐波失真加噪声（1kHz）
信号噪声比（不计权）
注：根据产品性能选用表中项目。过载源电动势取有效值
4.4机械性能
4.4.1控制器的启动力
按产品标准规定。wwW.bzxz.Net
4.4.2控制器的行程
按产品标准规定。
4.4.3控制器的操作
电性能
由制造商规定，不应小于产品所标称值由制造商规定，不应小于产品所标称值0.1
动作应灵活，无卡阻现象，其触点应能良好闭合与断开4.4.4控制器的结构强度
经5.3.4试验后应无明显变形、破裂。4.5安全性
有电源型控制器的安全应符合GB8898-2011第5、7、8、9、10、11、12、13、14、15、16、17、19、20章的要求。
4.6电磁兼容
4.6.1骚扰电压及骚扰功率
有电源型控制器的骚扰电压及骚扰功率限值应符合GB13837-2012中4.2、4.5的要求。4.6.2谐波电流限值
有电源型控制器的谐波电流限值应符合GB17625.1一2012中表1的要求。4.7有害物质限量
应符合GB/T28489一2012中5.4的要求。4.8环境适应性
4.8.1气候环境试验
应至少进行GB/T9384一2011所规定的高温负荷、高温贮存、恒定湿热、低温负荷四项气候环境试验。试验后应符合4.2、4.3、4.4.3要求2
4.8.2机械环境试验
QB/T4490-2013
应至少进行GB/T9384一2011中第3章所规定的扫频振动（正弦）、自由跌落两项机械环境试验。试验后应符合4.2、/4.3、4.4:3要求。4.9耐久性
控制器经5.8试验后，应无明显异常声。5试验方法
5.1外观
在自然光载光照度在3001x～6001x范围内的近似自然光下，感官检查。5.2电性能
5.2.1输入阻抗
按QB/T4487-2013,中5.1、5.2进行测定。5.2.2输出源阻抗
按QB/T44872013中5.4进行测定
5.2.3过载源电动势
按QB/T4487-2013中5.3进行测定。5.2.4电压传输比
按QB/T4487-2013中5.15进行测定。5.2.5直通增益
按QB/T4487-2013中5.14进行测定。5.2.6总谐波失真加噪声
按QB/T4487-2013中5.8进行测定5.2.7信号噪声比
按QB/T4487-2013510进行测定。5.3机械性能
5.3.1控制器的启动力
控制器的启动力按下述方法进行试验：a）将被测样机按图1.连接，调整信号源的输由出使其与控制器的输入匹配：信号
被测样机
b）将被测样机的机械触点置于未产生动作的初始自然状态；电压表
c）在被测样机上施以-20g法码，并以20.g.为增量逐步增加法码质量；d）观察被测样机输出信号变化大于1dB时，以此时码的读数为控制器的启动力。5.3.2控制器的行程
用长度量具检查控制器从初始自然状态到产生最大行程的直线距离。5.3.3控制器的操作
感官检查。
5.3.4控制器的结构强度
在控制器踏板上施加1350N的力，经过1min后，感宫检查。3
QB/T4490-2013
5.4安全性
按GB8898一2011中第5、7、8、9、10、11、12、13、14、15、16、17、19、20章的规定进行检测。5.5电磁兼容
5.5.1电源端骚扰电压以及骚扰功率按GB13837一2012第5章的规定进行测定。5.5.2谐波电流
按GB17625.1一2012中第6章的规定进行测定。5.6有害物质限量
按GB/T28489一2012中6.5的规定进行检测。5.7环境适应性
试验程序、样品预处理、试验方法按GB/T9384一2011中3.2.2.1.3、3.2.2.2.3、3.2.2.3.3、3.2.2.4.3、3.2.3.1.3、3.2.3.3.3的规定进行。5.8耐久性
以70次/min～80次/min的频率，全行程连续运动5000次后，将控制器接入电鸣乐器，感官检查。6检验规则
6.1检验分类
检验分为出厂检验和型式检验。6.2出厂检验
6.2.1出厂检验由生产厂家质量管理部门负责。若有特殊要求，可由供需双方根据合同协商确定。6.2.2出厂检验的抽样方案采用GB/T2828.1一2012中关于正常检验一次抽样方案的规定。6.2.3出厂检验的检验项目、要求、检验水平、接收质量限（AQL）应符合表2的规定。表2出厂检验
6.3型式检验
检验项目
机械性能
电性能
6.3.1型式检验的实施
有下列情形之一时，应进行型式检验：新产品的定型鉴定
检验水平
接收质量限（AQL）
结构、制造工艺、零部件和原材料的更改可能会影响到产品安全、性能时；连续生产时，安全性检验项目应每年进行1次，其他每两年进行1次。6.3.2型式检验的检验项目
型式检验的检验项目包括本标准第4章的所有条款。6.3.3型式检验样品的来源
型式检验的样品应从当前生产的、经出厂检验合格的产品中随机抽取。6.3.4型式检验的样品数
电磁兼容、有害物质限量、耐久性试验样品数为1台，其他均为两台。4
6.3.5型式检验的判定
QB/T4490-2013
除有害物质限量的判定按GB/T28489一2012第7章的规定外，所有项目均应符合本标准规定。若有不合格项，应抽取双倍数量的产品对不合格项进行复测，如仍有不合格，则判本周期产品不合格。6.3.6型式检验样品的处理
经过型式检验的样品，不应作为合格品出厂。7标志、包装、运输、贮存
7.1产品出厂时应附有产品合格证及使用说明书。合格证或使用说明书上应写明本产品符合所执行标准的编号，合格证上应有检验员盖章。7.2每台产品上应附有生产厂名、生产日期、商标、型号、电源性质、额定电源电压或工作电压范围、电源频率及功耗等字样或标志。7.3每台产品上应标有国家规定使用的认证标志。7.4产品的外包装箱上应标有下列字样或符号：生产厂名、地址；
产品的名称、商标和型号；
质量（含包装），kg：
包装体积，长L×宽b×高h，mmXmm×mm；安全认证标志；
“易碎物品”、“怕雨”、“堆码层数”、“向上”等储运标志，标志应符合GB/T191一2008的有关规定。
7.5产品在运输过程中不应日晒、雨淋。外包装应能满足中、长途运输的需要。7.6产品应放置在相对湿度不大于85%、温度0℃～40℃的室内，不应雨淋、日晒，距热源及有机溶剂至少2000mm，距地面、墙壁至少100mm。7.7产品在装卸和堆码时应小心轻放，不应压以重物。7.8产品在符合上述运输、贮存的条件下，1年内如发现因制造方原因造成的质量问题，由生产厂家负责。
QB/T 4490-2013
中华人民共和国
轻工行业标准
电鸣乐器放音设备
踏板控制器通用技术条件
QB/T4490-2013
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http://www.chlip.com.cnEmail:[email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923/24/25
版权所有侵权必究
书号：155019·4062
印数：1-200册
9102-06 0
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
