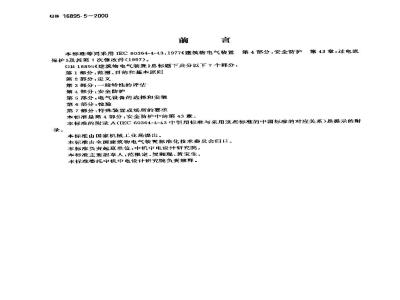

本标准等同采用IEC60364-4-43：1977≤建筑物电气装置第4部分：安全防护第43章：过电流保护》及其第1次修改件（1997）。GB16895建筑物电气装置》总标题下共分以下7个部分！第1部分：范围、目的和基本原则第2部分：定义
第3部分：一般特性的评估
第4部分：安全防护
第5部分，电气设备的选择和安装第6部分：检验
第7部分：特殊装置或场所的要求本标推是第4部分：安全防护中的第43章。本标准的附录A(IEC60364-4-43中引用标准与采用这些标准的中国标准的对应关系)是提示的附录。
本标推由国家机械工业局提出。本标准由全国建筑物电气装置标准化技术委员会归口。本标准负责起草单位，中机中电设计研究院。本标准主要起草人：范根定、贺湘琨、黄宝生。本标准委托中机中电设计研究院负责解释，GB16895.5—2000
IEC前言
1）FC有关技术问题上的正式决议或协设，由特别关心这些问题的国家委员会组成的技术委员会制定,对所涉及的问题尽可能表达国际上的一致意见。2）这些决设或协议以标准的形式供国际上使用，并在此意义上为各个国家委员会所接受。3）为了促进国际上的统一,IEC希望：所有国家委员会在其国内情况允许的条件下，在各自的国家规程中采用IEC标准。IEC 标准与相应的国家规程之间,如有不一致处,尽可能在国家规程中明确指出。
IEC序言
本标准由IEC第64（建筑物电气装暨)技术委员会制定。本标准的草案经过1974 年布加勒斯特和1976年多伦多会议讨论,按后一会议的结果，将草案即64（中央办公室）49文件，于1976年8月按照“六个月法”提交各国家委员会表决。以下国家的国家委员会投票明确赞成出版：澳大利亚
加拿大
匈牙利
以色列
意大利
葡萄牙
罗乌尼亚
南非（共和国）
西班牙
土耳其
本标准引用的其他IEC出版物有12]：60269-1低压熔断器第1部分：基本要求采用说明，
I] 在本标准中还引用了以下 IEC 标准：60364-4-47;1981建筑物电气装置第4部分：安全防护第47章：安全防护措施的应用60364-4-473：1977建筑物电气装置第4部分：安全防护第47章：安全防护措施的应用第473节，过电流保护拮施
60364-5-523:1983建筑物电气装置第5部分：电气设备的选拌和安装第52章布线系统第523节，载流量60947-4-1:1990低压开关设备和控制设备第4部分接触器和电动机起动器第1章，机电式接触器和电动机起动器
2] 在本标准中引用的 [EC标准与采用这些标准的中国标准的对应关系见附录 A。GB 16895- 5—2000
60269-2低压熔断器第2部分：专职人员使用的熔断器（主要用于工业的熔断器）的补充要求60269-3低压熔断器第3部分：由非熟练人员使用的熔断器（主要用于家用和类似用途的熔断器?的补充要求
60724:1984额定电压不大于0.6/1.0kV的电缆的短路电流温度限制的导则60898：1995电器附件家用和类似用途的过电流保护断路器60947-2,1995低压开关设备和控制设备第2部分：断路器61009家用和类似用途带过电流保护的剩余电流动作断路器（RCBO'S）EC第1号修改文件序言
本修改由IEC第64技术委员会（建筑物电气装置)提出。本标准的文本以下述文件为基础：FDIS
64/904/FDIS
表决报告
64/950/RVD
在上表提及的表决报告中，可查到关于本修改的投票表决通过的全部资料。中华人民共和国国家标准
建筑物电气装置第4部分：安全防护第43章：过电流保护
Electrical installations of bulldings-Part 4 :Protection for safety-Chapter 43. Protection against overcurrent431总则
GB16895.5—2000
idt IEC 60364-4-43:1977
带电导体应由·一个或多个电器保护，在发生过负荷（见433)和短路（见434)时自动切断供电，但是对按照436的规定过电流已受限制者除外。此外，过负荷保护和短保护应按照435的规定互相配合。注
1当故障可能引起过电流的数值与过负荷的数值差不多时，符合433规定的带电导体的过负荷保护，也可以作为这类故障的保护。
2应用条件见IEC 60364-4-473:1977.3本章所规定的导体的保护,不必须保护与该导体连接的设备。432保护电器的种类
保护电器应具有432.1~432.3指出的相应型式。432.1兼有防止过负荷电流和短路电流的保护电器保护电器应能分断包括其安装处最大预期短路电流在内的任何过电流。它应满足433及434.3.1的要求。这些保护电器可以是
-装有过负荷脱扣器的断路器’；一与熔断器组合的断路器；
具有gG特性熔断体的熔断器·。注
1熔断器包括构成整个保护电器的所有部件。2采用分断能力小于电器安装处的预期短路电流的保护电器的前提是满足434.3.1的要求。432.2只防止过负荷电流的保护电器此类保护电器通常是反时限的，其分断能力可以小于电器安装处的预期短路电流值，它应满足433的要求。
432.3只防止短路电流的保护电器在已用其他方式实现过负荷保护的地方，或按照473的规定允许不装设过负荷保护的地方，可以装*GH 109631999.GB 14048.2—1994 GB 169171997.*IEC60269-1.IEC60269-2和GB13539.3-1999国家质量拉术监督局2000-01-03批准2000-08-01实施
GH 16895. 5 -2000
设比类保护电器，此类保护电器应能分断包括预期短路电流在内的最大短路电流。它应满足431的要求。
此类保护电器可以是：
装有短路电流脱扣器的断路器“；一熔断器·。
432.4并联导体的保护
并联导体的防止过负荷电流和短路电流的保护方法见IEC60364-4-17:1981。433过负荷保护
433.1一般要求免费标准下载网bzxz
保护电器应在蔬经向露导体的过负荷电流引起的温升对绝缘，接实，端子和导体周的物料造成损害之前,分断过负荷电流。
433.2导体与保护电器的配合
防止电缆过负荷的保护电器的工作特性应满足以下两个条件：)IIzi
2) I,≤1. 45 Izl
式中：I——回路的计算电流；
Iz——电缆持续载流量（见IEC60364-5-523:1983）I。—-保护电器的额定电流：
注1:对于可调的保护电器，颤定电流1是给定的整定电流。I：一保证保护电器在约定时间内可靠动作的电流。保证保护电器可靠动作的电流由产品标准给出亦可以由制造厂给出。注2：按照本条的保护不能保证某些情说下的安全保护，例如对于小于1：的持续过电流的保护，也未必能达到一种经济的解决办法。因此，它是假定回路是按不会经常发生持续时间长的轻微过负荷来设计的434短路保护
434.1一般要求
保护电器应在短路电流在导体及连接处产生的热效应和机械力造成危险之前分断短路电流。434-2预期短路电流的确定
应确定建筑物电气装置每个有关点上的预期短路电流。可以通过计算或通过测量来确定它。434.3短路保护电器的特性
每个短路保护电器都应满足以下两个条件：434.3.1分断能力不应小于保护电器安装处的预期短路电流，但用于下列情况者除外：如果在供电侧已装有具有所需的分断能力的其他保护电器，则本保护电器的分断能力小于预期短路电流是允许的。此时，这两个保护电器的特性必须配合，使通过这两个电器的能量不超过负荷侧的保护电器以及受该两电器保护的导体能够毫无损伤地承受的能量。注：在其种情况下还需要考虑其他特性，例如对于负荷侧的保护电器,便需考虑电动应力和电弧能量,需要进行配合的特性的具体要求应从该电器的制造厂取得。434.3.2在回路任一点上由短路引起的所有电流，应在不超过电流使导体达到允许的极限温度的时间内分断。
对于持续时间不超过5s的短路，由已知的短路电流使导体从正常运行时的最高允许温度上升到*GB10963-1999GB14048.21994和GB169171997*IEC 60269-1.IEC 60269-2和 GB 13539.3-1999极限温度的时间可近似地用下式计算：式中：t——持续时间;
S——截面积,mm；
GB 16895. 5- 2000
I—-—短路电流有效值(r. M,s. ),AI一取决于电阻率、温度系数和导体材料热容量以及适当的最初和最终温度的系数。对于以常用材料绝缘的相导体的值列于表43A。表43A相导体的表值
导体绝缘
≤300 mm2
初始温度，℃
最终温度，℃
导体材料
铜导体的焊接头
这个值也用于互相接触到的操电缆PVC
>300mm
EPR/XLPE
矿物质
带PVC裸的
对于持续时间很短(<0. 1)非周期分量具有显著作用的场所,以及限流电器,s应该大下保护电器制造厂提供的允许通过的能量（)值。
2以下情况的值在考虑中：
小α面（特别是截面小于10mm2);一一短路持续时间超过 5 B;
—一导体的其他形式接头：
一棵导体。
3短路保护电器的额定电流可以大于电缆的载流量.4以上系数以 IEC 60724 为基础435过负荷保护与短路保护的配合435.1由一个电器提供两种保护
如果过负荷保护电器符合433，且其分断能力不小于电器安装处的预期短路电流时，可以认为过负荷保护电器也能用作该处负荷侧导体的短路保护。注，本假定并不适用于所有的短路电流其适用性应该按服434.3的要求进行校核。435.2由二个电器分别提供两种保护433和434的规定分别适用于过负荷保护电器与短路保护电器。这些保护电器的特性必须配台，以使短路保护允许通过的能量不会超过过负荷保护电器能够毫无损伤地承受的能量。
注，本规定并不排除[EC60292-1A中所述的配合形式。IEC60292-1A：低压电动机起动器第1部分：交流直接(全电压)起动器第一次补充
采用说明：
17TEC60292-1A：低压电动机起动器第1部分：交流直接（全电压）起动器（第一次补充）标准已被IEC60947-4-1:1990低压开关设备和控制设备第4部分接触器和电动机起动器第1章，机电式接触器和电动机起动器标准代善。
436供电特性对过电流的限制
GB16895.5
当供电电源不可能提供超过导体的载流量的电流时，可以认为此导体已经具有过负荷保护和短路电流保护(例如某些电铃变压器、电焊变压器及某些型式的温差发电机组）。GB16895.52000
附录A
（提示的附录）
IEC 60364-4-43中引用标准与来用这些标准的中国标准的对应关系本标准等同采用IEC60364-4-43：1977建筑物电气装置第4部分：安全防护第43章，过电流保护\及其第1次修改（1997）。由于该标准中引用的标准未被完全等同采用为中国标准，为了有利于本标准的使用,表A1特别列出该标准中引用标准与采用这些标准的中国标推的对应关系。表A1
TEC60364-4-43及其第1饮接改中的引用标准采用这些标准的中国标准
60269-1:1986低压熔断器第1部分,基GB 13539.1—1992
本要求
60269-2.1986低压熔断器第2部分，专职人员使用的焙断器（主要用于工业的焙断器的补充要求
60269-3.1986低压熔断器第3部分：非熟练人员使用的熔断器的补充要求（主要用于家用及类似用途的熔断器）
CGB 13539. 2—1992
低压熔断器
低压熔断器
人员使用的熔断器的补充要求
CB13539.3-1999
对应关系
neq TEC 60269-1.1986
neg 1EC 60269-2:1996
低压熔断器
部分：非熟练人员使用的熔断器的补充要求（主要用于家用和类似用途的熔断器》60898;1995电器附件-象用和类似用遗的GB 10963-1999家用及类似场所用过过电流保护断路器
60947-2:1995低压开关设备和控制设备第2部分断路器
电流保护断路器
GB 1404B. 2—1994
制设备低压断路器
低压开关设备和控
GB 16917—1997 家用和类似用途的带61009：家用和类似用途带过电流保护的剩余电流操作断路器（RCBO'S)
60947-4-1.1990
过电流保护的剩余电流动作断路器(RCBO)
GB 1404B. 4—1994
低压开关设备和控制设备
第 4 部分i接触器和电动机起动器第 1单：机电式接触器和电动机起动器低压开关设备和控
制设备低压机电式接触器和电动机起动器
1dt IEC 60269-3:1987
idt 1EC 60898:1995
eqv [EC 60947-2:1988
idt IEC 61009
eqv IEC 60947-4-1:1990
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
