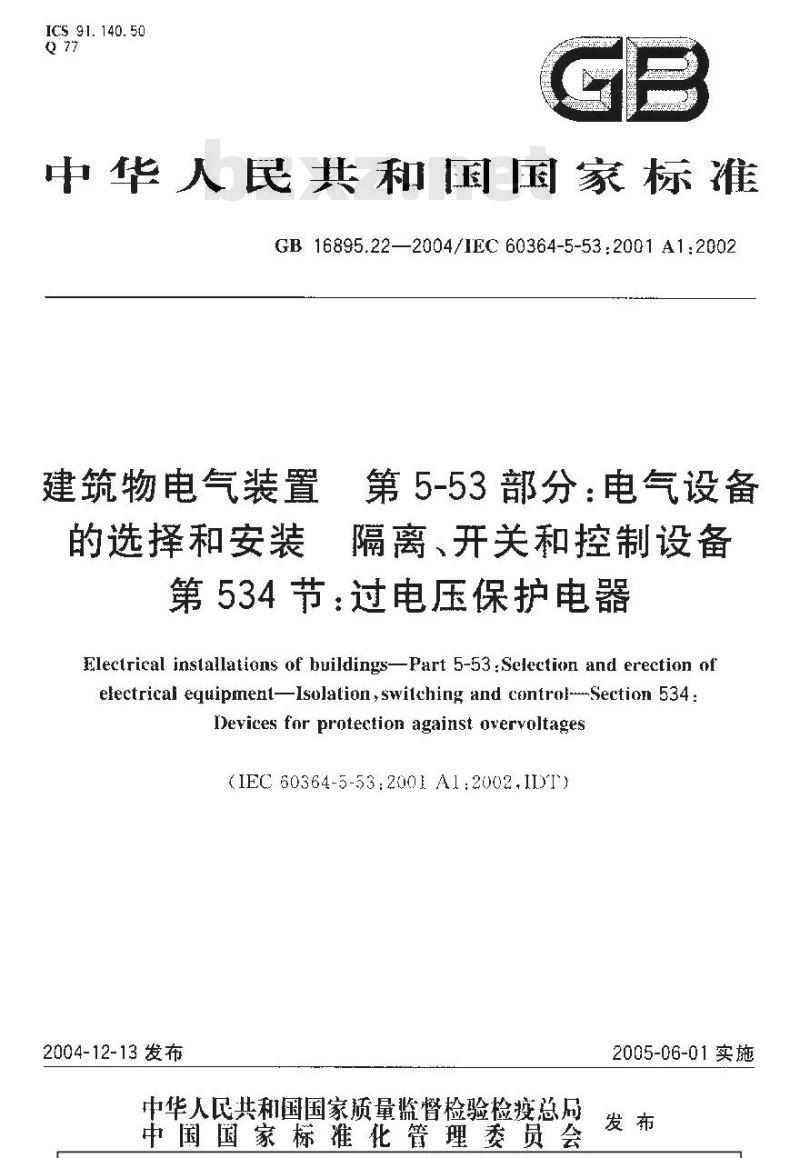

中华人民共和国国家标准
GB16895.22—2004/1EC60364-5-53:2001A1:2002建筑物电气装置
的选择和安装
第5-53部分：电气设备
隔离、开关和控制设备
第534节：过电压保护电器
Electrical insallations of buildings-Part 5-53:Selection and erection ofelectrical equipmenlIsolation,swilching and control---Section 534 :Devices for protection against overvoltages(IEC 60364-5-53:2001 A1:2002.IDT)2004-12-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-06-01实施
GB 16895.22—2004/IEC60364-5-53:2001 A1;2002前言
本部分金部技术内容为强制性，“建筑物电气装置》系列国家标准包括如下7韶分：第1部分范围、月的和基本原则
第2部分
第3部分
第部分
第5部分
-般特性评站
全防护
电气设备的选择和安装
第6部分
第7部分
特殊装置或场所的要求
本部分为第5-6部分的第534节
本部分等同采用IEC60364-5-53：2001&建筑物电气装置第5-53部分：电气设备的选择和安装隔离、开关和控制设备》2002年第1次修改件为便于使用，本部分删除了国际标准的前言。本部分的附录 A、附录B、附录C 稚附录L是资料性附录。本部分由中国电券下业协会提出，本部分由全图建筑物电气装置标准化技术委员会归口。本部分负责起草单位：机中电设计研究院、施耐德电气（中润）投资有限公司、北京爱劳高科技有限公彭、南通信达电器有限公阅、广州需迅电子有限公司本部分主要起草人冯宗恒、贺湘瑶、张燕、阮游、刘尴、赵汉祥、宋洪卫。534.1总则
GB16895.22--200471H60364-5-53:2001A1:2002建筑物电气装置第5-53部分：电气设备的选择和安装隔离，开关和控制设备第534节：过电压保护电器
本部分规定了抑制电压措施的应用，以达到在TEC60364-4-44建筑物电气装置第4-44部分：安全防护电压扰动和电磁下扰防护》，1F6664-1&低压系统内设备的绝缘配合第1部分：原则、要求和试验2,IFC.6[312-2雷电电磁冲击防护（1.FMP）第2部分：建筑物的接地屏蔽、建筑物内部的连接接地》和IEC61643-12低压配电系统的电通保护器（SPD）第12部分：性能要求和试验方法中规定的绝缘配合要求．
本部分给出广选择和安装电保护器（SPD)的要求：为建筑物电气装置装设的电涌保护器（SPID)以限制以电源配电系统传来的大气瞬态过电压租操作过电压，
一在建筑物装有防雷装置的情况下使用电滞保扩器（SID)以防止直接雷击或在建筑物邻近处被雷击引起的瞬态过电压。
本部分不包括可能组装在和电气装置相连的设备内部的电涌保护元件。这种情况的光件可能改变电气装置的主电通保护器的特性；而且可能需要附加的配合。本部分适用于交流电路。对于直流电路，本部分的要求在其适用范围也可应用，在特殊情况下，如需增加其他的或附的要求时，可在IEC60364第7部分的有关章节于以规定。534.2建筑物电气装置中电涌保护器(SPD)的选择和安装534.2.1电涌保护器(SP[)的应用在1EC60364-4-44的第443 节,规定了对防止大气过电压（出间接的,远处的雷击引起的)和操作过电压的保护。通常这种保护是装设通过Ⅱ级试验的电通保护露（SPP)来提供，在必要时靠装设通过Ⅲ级试验的电涌保护器(SPD)来提供。根据TEEfi0364-4-44的要求或另有规定时，电涌保护器（SP[D)应安装在建筑物气装置的电源进线端附近，或安装在离建筑物内电气装置电源进线端最近的成套配电设备内，IFEC61312-1《雷电电磁冲击防护第1部分：--般原则\，包含了防止直接雷击或幕近供电系统雷击效应的保护，IECG13I2-3雷电电磁冲击防护第3部分：浪涌保护装置(SPDS)的要求》按防雷区(LFZ)的分区概念，规定了电涌保护器（SPD)的正确选择和应用。根据防雷区(I.PZ)的分区原测说明对通过 I级试验，I级试验和亚级试验的电涌保护器(SPD)的装设要求当需要符合IEC61312-1的要求或其他规定时，电涌保护器（SPD）应安装在电气装置的电源进线端。
保护敏感设备可能需要增设电保护器（SPD)，这种电滞保护器（SPD)应该与安装在前级的电痛保护器（SPD)五相配合（见532.2.3.6）。当韦涌保护器（SPD)是定安装的电气装置的·部分，但不是安装在配电盘内（例如在插座内)时，则应用标签标示它所在的位置或者尽可能合埋地在靠近有关向路的进线处予以标志。534.2.2电涌保护器(SPD)的连接在电气装置的电源进线端或其随近的电润保护器（SPD)，至少应接在下面所列各点之间（见附录AGB 16895.22—2004/IEC 60364-5-53:2001 A1:2002附录 B和附录 C) :
a）当在电气装置的电源进线端或其附近，中性线与PE(保护线)直接相连或没有中性线时：接在每一相线与总接地端子或总保护线之间.取其路径最短者；注：在 IT 系统中,中性线与 PE线之间接了阻抗,不能认为二者是直接相连。b）当在电气装置的电源进线端或其附近，中性线与PE(保护线)不直接相连时：接线形式1：接在每一相线与总接她端子或总保护线间，和接在中性线与总接地端子或保扩线之问，政其路径最名·或
接线形式2;接在每一相线与中性线之间和接在中性线与总保护端子或保护线之间，取其路径较短者
注：若系统中某一相线接施，在本部分中.则认为它等效于中性线接地。在电气装置的电源进线端或其附近装设电涌保护器(SPD),其安装一般如附录A至附录C 所示，并符合表5313，
表53B按系统特征确定的电涌保护器(SPD)的连接电保护器安装点的系统特征
电痛保护
器接于
每一相线和中性线间
每一相缘和 PE线问
中性线和 PF 线间
年轨线和PEN线间
相线间
TT系统
装设依据
形式1
：强制规定装设电通保护器
NA：不适用。
手：需要时可增设电通保护器，接线
形式2
534.2.3电涌保护器（SPD)的选择TN-C
TN·S系统
装设依据
形式1
形式2
引出中性线的IT系统
装设依据
形式1
形式2
不引出中
性线的 IT
电涌保护器（SFD)应符合IEC61643·1(《接到低压配电系统的浪痛保护装置第部分：性能要求利试验方法》(GB18802.1))的要求，关于电保护器（SPD)选择和应用的其他资料见1EC61643-12.534.2.3.1电压保护水平(U,)的选择当按IEC60361-4-44第 413 节要求装设电涌保护器（SPL))时，其电压保护水平（U.)应符合IEC6036-4-44中表44B江类耐冲击电压的规定。当按 IEC 61312-1要求装设用于防护直接雷引起过电压的电涌保扩器(SPD)时,其电压保拟水平也应符合 1EC 60364-±-44 中表 44B Ⅱ类耐冲击电压的规定。例如 230/40) V 电气装置内的电涌保护器(SPD)的电压保护水乎 U, 不应超过 2. 5 kV。当按 534,2.2采用接线形式2 时,接丁相线与 PE线之间的电痛保护器(SPD)的总电压保护水平也要符合上述要求。
若用一套中通保护器（SFD)达不到所要求的电压保护水平时，应采用附加的配合协调的电涌保护器(SPD),以确保达到要求的电压保护水平。534.2.3.2持续工作电压(U.)的选择电涌保护器(SPD)的最大持续工,作电压L.不应低于表53C 的值。电通保护器接T
GB 16895.22--2004/1EC 60364-5-53:2001 A1:2002表 53C按电源系统特征确定电涌保护器(SPD)的最低 Li,电压值配电网络的系统特征
TT系统
每一相线利中性线间
每一相线到1PE线间
中性线和PF线间
每·线和 PEN线间
VA：不适用。
注1：U。是指低呆系统中的相电压。注2：此表茶于B18802.1
TN C 系统
TN-S 系统
点这些值对应于最严重的故障状况，因而没有考患11与的余量，534.2.3.3耐受的暂时过电压（TOV)的选择引出中性线的
IT系统
不引出中性线
的IT系统
毁电压
按照534.2.3选择的电通保护器（SIPD）应能耐受由于低压系统故障引起的时过电压（见 IEC 60364-4-44第 442节）按照IEC61643-1(GB18302.1)中7.7.6电痛保护器（SPD)的试验要求选举电涌保护器（SPD)被确认满是上述要求。
为了在高压系统发生接地故障引起的暂时过电压（见JE℃ 69364 4·44第 442 节)的情况下可靠,工作：接在PE线1的电通保护器(SD)应能通过[FC51643-1(CB18802.1)巾7.7.4电涌保护器(SPD）的试验要求，
此外，根据附录图13.2安装在位置1a的电痛保护器(SPD)应能承受IEC,61643-1(GB18302.1)中7.7.4 规定的电漏保护器(SPD)暂时过电压的试验要求。注；制是适当的试验标准是义随受能力的含义在考虑中。注2：不部分波有包括对小性线断线危险需采取的要求。尽管当前的 IE汇 61643-1 中没有明确试验要求,但望电涌保护器(SPI)在失效时虽然性能降低，但F作可靠。534.2.3.4放电电流（I）和冲击电流（I）的选择当按IEC60364-4-44第443节规定装设电涌保护器（SPI))时，对每一保护模式的标称放电电流I.不应小丁5kA8/20。
当按334.2.2接线形式2装设电涌保护器（SPI))时，接在中性线和PE线问的电滞保护器（SPD)、对下-相系统H标称放电电流「.不应小下20kA8/20,对丁单相系统I.不应小手10kA8/20。当按IEC613i2-1规定装设涌保护器（SP1))时·符合IEC.61643-1的击冲击电流I应根据IEC61312-1讨算,更具体的要求在IEC61643-12中给出。如果电流值无法确定，则每一保护模式的值不应小乎 12.5 kA。
当按334.2.2接线形式2安装电涌保护器（SPD)时，接在中性线和PE线间电涌保护器（SPI)的雷击冲击也流（m的值应按类似于述的标准计算。如果电流值无法确定，则对下兰相系统I不应小下50 kA,对于单相系统 Iimp不应小于 26 kA。当采用单台涌保护幕（SPD)满足IFC61312-1和IFC:60361-1-41第443节二者要求时.I，和1mg的额定俏应与以F数值一致，
534.2.3.5耐受的预期短路电流的选择电涌保护器(SPD)和与之相连接的过电流保护器（设置于内部或外部）一起耐受的短路电流（当电涌保护器(SPD)失效时产生)应等于或人于安装处颈期产出的最人短路电流，选择时要考虑到电滞护器(SPD)制造厂规定的应具备的最大过电流保护器。此外，制造厂所规定电涌保拟器（SPI))的额定阳断续流电流值不应小于安装处的预期知路电流值，GB 16895.22--2004/1RC 60364-5-53:2001 A1:2002在TT系统或TN系统中，接于中性线和PE线之间的电保护器（SPD)动作（例妇火花间隙放电）后流过工频续流，电涌保护器(SPD)额定阻断缤流电流值应人于或等于00A.在系统中，接在中性线和P拍經之间的电通保护器（S的是组断续流电流值与接在相线和中性线之间的电通保护器(SPD)的额定阻断续流电流值是相同的。534.2.3.6电保护器（SPD)之间的配合根据IFC6I312-3和61643-12,应当考电装置中电涌保护器（SPD)之间必需的配合。电保护器(SPD)的制造广应在H文件中提供充分的关于电痛保护器(SPD)之间配合的资料。534.2.4过电流保护和电保护器(SPD)失效后的保护防止电涌保护器(SPD)短路的保护是采用过电流保护器F2(览附录A至录I))，应当根据电涌保护器(SPID)品手册中推荐的过电流保护的最大额定值选择。如果过电流保护器FI(F1是电气装置的组成部分，见附录A至附录D)的额定值小于或等于推荐用的过电流保护器F2的最大额定值，则可省去F2。连接过电流保护器至相线的导线截面应根据可能的最大短路电流值选择（附录A至录所示连接F1.F2、F3的导线）。
优先保证供电的连续性还是优先保证过电压保护的连续性，这取决于在电通保护器（SPD)失效时：断开电涌保护器（SPD)的过电流保护器所安装的位置。在所有情况下，应保证设置的保护器间的选择性：若过电流保护器安装在电涌保护器(SPD)的回路中，则可保证供电的连续性但内发生过电压时，无论是电气装置或是设备都得不到保护（见图53A）。这些过电流保护器可以是设于电涌保护器（SPD)内部的脱离露：
若过电流保护器接人设有电涌保护器(SPI))电路的气装置前端，则电通保护器(SPD)失效时可导致供电中断，要等到更换电涌保护器(SPI))后才能恢复供电(见图53B)。SPD
F\I)电通保护器的逆电流保护电器SPI—--电通保护露：
E.1被电涌保护器保护的电气装置或设备图53A优先保证供电连续性
图53B优先保证保护连续性
GB 16895.22--2004/IEC 60364-5-53:2001 A1:2002为了提高在同--时间内供电连续和保护连续的概率和可靠性，允许使用图53C所示的接线方式。E
图53C兼顾供电连续性和保护连续性这种做法是将两个相同的电涌保护器(SP1和SPD2)分别接到两个相间的过电流保护器(PD1和PT)2)。当一个电保护器(如SPDI)失效时.将使其本身的过电流保护器动作（如 PD1)，不会影响势电涌保护器（如SPL2)的有效性。这种方式将显著提高供电连续性和保护连续性。534.2.5间接接触防护
即使当电涌保护器（SPT>)失效时，IFC60364-4-41rf所规定的间接接触防护对所保护的电气装置仍应保持有效。
与采用片动切断供电时：
窄TN系统中，一般可在电保护器（SPD)的电源侧装设过电流保护器实现问接接触防护t在T工系统中可采用下述a)或者b)实现间接接触防护：a）将电涌保护器(SPD)安装在剩余电流保护器（RCD)的负荷侧（见附录图B1)b）将电涌保护器(SPD)安装在剩余电流保护器(RCD)的电源侧，由于接在中性线和 PE线之间的电涌保护器(SPT)也可能发生改障，因此：·应当符合160364-4·41第413.1.3.7条的规定。和，应根据534.2.2接线形式2来安装电痛保护器（SPI3)，…--在JT系统,不需要附加其他措施。534.2.6与剩余电流保护器（RCD)相关连的电通保护器（SPD)按照534.2.1的要求安装电涌保护器（SPD)，并H将其安装在剩余电流保护器（RCD))的负荷例，批剩余电流保护器(RCD)可带或不带延时，但应具有不小于3kA8/20的电满电流的抗于扰能力。注1：符合 IEC 610C8-」和 IFC. 6[009-1的标准的 S型测余电疏保扩器(RC))可谢足此要求。注2：离电涵电流人于3k.A8/20时,剩余电流保护器可能切断电路而导致供电中断。534.2.7绝象电阻的测试
按照IEC50364-6-61的规定测试电气装置的绝缘电阻时.如果安装在电气装置电源线端或靠近电气装置电源进线端或在配电柜中的电涌保护器（SPD)的额定电压达不到规定的绝缘测试电压时，则可将电涌保护器(SPD)断开。
当电涌保护器（SPD)为插座的组成部分并接在PI线上时，电涌保护器（SPD)成按IEC.60364-6-61规定，承受测试电气装置绝缘电的试验电压，534.2.8电涌保护器(SPD)状态指示电涌保护器（SPD)丧失过中乐保护功能时的指示应采用以下方式之一：一电痛保护器（SPD)然态指示器：或一如 534.2.4所述的单独的电痛保护器(SPT)保护电器。534.2.9连接导线
连接导线是指相线与电涌保护器（SPT)之间的导线，和电痛保护器（SPD)与总接地端子或保护线GB 16895.22--2004/1EC: 60364-5-53:2001 A1:2002之问的导线。
因为增加电通保护器(SPD)连接导线的长度，会降低电涌保护器(SPD)过电压保护的效果，尽可能减少电涌保护器（SPD)所连接导线的长度（总引线长度最好不超过0.5m）并且不形成环路时可获得最过电压保护效果，见图53D。如果图531所示α十的长度不能小于0.5m,则可采用图53E的接线方式，
总接地瞬子或保护母线
图53D电涌保护器SPD)安装在或近电气装置电源进线端的示例u.m
总接地端子或护母线
图53E电涌保护器(SFD)安装在或靠近电气装置电源进线端的示例534.2.10接地线的导体截面
安装在电气装置电源进线端或靠近进线端处的电涌保护器（SPD))接地线的最小截面应是不小于4 mm\的铜线或与其等效。
当设有防雷装置时，符合（B18802.1中I级试验的电涌保护器(SPD)的接地线的最小截面为不小于16 mm2的铜线或与其等效是必要的。PTEN
3-总接地端子或母线：
GB 16895.22--2004/IEC 60364-5-53:2001 A1:2002附录A
（资料性附录）
TN 系统中电保护器(SFI)的安装111
保护水平为Ⅱ类耐冲击过电压的电漏保扩器（SPD)：5—电涌保护器（SPD)的接地，5a或5h6....缺电通保护器(SPD)保护的设备：F1一一安装在电气装置电源进线端的保护电器：F2-—电涌保护器（SPI)制造要求装设的过电流保护电器：R，一-中气装的接地极（接地电阻)，R.
电源系统的接地极（接地电阳），BL
图A.1TN系统中电涌保护器(SPD))PE
GB16895.22—2004/IEC60364-5-53:2001A1:2002附录B
（资料性附录）
TT 系统中电涌保护器(SPD)的安装F1
总接地端子或母绶：
深护水平为Ⅱ类间冲过电压的电通保护器(SPI))；电涌保护器（SPT)的接地，a和/或=h；被电痛保护器(SPD)保护的设备
测余电流保护器（RCI)；
一安装在电气装置电源进线端的保护电器；F3-
2---电通保护器（S1331制造！要求装设的过电流佩护电器R.--.
电气装置的接脑极接地电限：
电源系统的接地报(接地电阳)。G
图B.1电涌保护器(SPD)安装在剩余电流保护器(RCD)的负荷侧N
3.--总接地端于或母线：
电涌保护器（S)：
电通保控器SP
GB 16895.22—2004/1EC 60364-5-53:2001 A1:2002o
(4-联合拟供的保的水半为卫类耐冲市试中】5 --……-电痛保护器(SPE)的接地..和/或5h;心
被电保扩器(SPr))保护的设备：1.20
剩余电流保护器(RCI))安装在母线排的负荷侧减安装在卧绒排的电源概：F-……安装在电气装置电泌进线端的保护电器；F？电涌保护器(SPI)>制造！零求装设的让电流保护电器：R.--
-电气装置的接地极接池电阻）
电源系统的接地极（接地电阻）图.2
电涌保护器（SFD)安装在余电流保护器（RCI))的电源侧GB16895.22—2004/IEC60364-5-53:2001A1.2002附录C
（资料性附录）
IT'系统中电涌保护器(SPD)的安装2免费标准bzxz.net
不接地或
商阳抗接地
3—…·总接地端子或母线；
保护水平为且类耐冲击过电压的电循保护器(SII))：电涌保护器（S的接地，5a和/或5b;6
被电漏保护器（SPD)保护的设备：剩余电流保扩器(RCID)：
安装在电气装置电源进线端的保扩电器：电消探护器（SPI))制造」要求装设的过电流保护电器；电气装置的接地极（接地电阻）-电源系统的接地极（接地宠阻)。图C 1
电通保护器（SFD）安装在剩余电流保护器（RCD）的负荷侧1.2
