本标准适用于户内或户外使用的、家用和类似用途固定式电气装置的电子开关或相关的电子辅助装置。本标准适用于操纵照明电路、控制灯的亮度(调光器)、控制电动机(如排气扇等用的)转速和作其他用途(如电热装置)的电子开关，这些开关的工作电压不超过交流250V，额定电流不超过16V。上述的操纵和控制是人为地通过起动件、传感面和传感装置，借助于触摸、接近、旋转、光、声、热或其他影响等方式来实现的。 GB 16915.2-2000 家用和类似用途固定式电气装置的开关 第2部分:特殊要求 第1节:电子开关 GB16915.2-2000 标准下载解压密码：www.bzxz.net

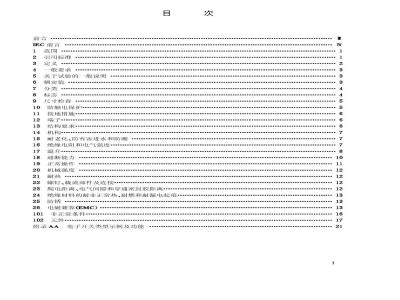

GB16915.2—2000
IEC前言
引用标准
一般要求
关于试验的一般说明
额定值
尺寸检查
防触电保护。
接地措施
结构要求
耐老化、防有害进水和防潮…
绝缘电阻和电气强度.
通断能力
正常操作
机械强度
螺钉、载流部件及连接
爬电距离、电气间隙和穿通密封胶距离..绝缘材料的耐非正常热、耐燃和耐漏电起痕.防锈
电磁兼容(EMC)
非正常条件
电子开关类型示例及功能
附录AA
.......
GB16915.2—2000
本标准等效采用国际标准IEC60669-2-1：1996（第3版）《家用和类似用途固定式电气装置的开关第2部分：特殊要求第1节：电子开关》以及第1次修改件(1997)。电子开关是家用和类似用途固定式电气装置的开关的相关产品：有触摸开关，接近开关、光控开关、声控开关以及其他外部感应开关等。这些开关都具有一定的特殊性，并应用广泛，因此在技术内容和编写格式上等效采用IEC60669-2-1：1996制定了本标准。本标准应与GB16915.1—1997《家用和类似用途固定式电气装置的开关第1部分：通用要求》配合使用。本标准与IEC60669-2-1的主要差别：1.第6.2条“额定负载不得小于160VA”等规定不符合我国国情，也限制了产品的系列。目前我国多种电子开关（如用于照明等调光的电子开关）额定负载常小于160VA，因此应放开对最小额定负载的限制，扩展国标的覆盖范围，以利产品发展。第6.2条在我国暂不执行。2.第13.101条限制了国内产品的发展，目前国内已开发出大量小间隙和微间隙结构的开关，故此条在我国暂不执行。
3.为了扩展绕组绝缘材料的应用范围，第17章表102中的绕组部分，改为按绝缘材料等级的允许温升。（参照EN60669-2-1：1998）4。在第26.1条中，参照EN60669-2-1：1998明确“设定值不应改变”的量值定义。5.第26.1.2条的试验次数由60次改为10次，与等同采用IEC1000-4-5制定的国标相协调。（参照EN60669-2-1：1998)。
6.在第26.1.3条和第26.1.4条的后面增加注“若设定值有改变，应能由控制操作来恢复（参照EN 60669-2-1:1998)。
7.为了方便排序，IEC60669-2-1中的表103、表104和修改1的表105，在本标准中分别改为表104、表105和表103。
本标准的附录AA为提示的附录。本标准由国家机械工业局提出。本标准由全国电器附件标准化技术委员会归口。本标准起草单位：广州电器科学研究所、奇胜电器（惠州)工业有限公司、TCL国际电工有限公司、杭州鸿雁电器公司、北京四通松下电工有限公司、中山朗能电器实业公司本标准主要起草人：黄雯青、王可健、孔军、何伟恩、杨国贤、车宇、利柱棠。本标准由全国电器附件标准化技术委员会负责解释。I
GB16915.2—2000
IEC前言
国际标准IEC60669-2-1由国际电工委员会IECTC23电器附件技术委员会中的SC23B：插头插座和开关分技术委员会编制的。IEC60669-2-1第3版取消并代替1994年的第2版及其第1次修改（1994)和第2次修改（1995)而成为一个新的技术版本。
本标准的内容以第2版及第1次和第2次修改并以下列文件为依据：国际标准草案
23B/476/FDIS
表决报告
23B/499/RVD
有关形成本标准第3版的修改、表决的详情，可查阅上表所列的表决报告。IEC60669-2-1的本章应与IEC60669-1结合使用，它列出必须将后者转化为本项IEC标准的更改内容。
IEC60669-2-1中所增补的章节、图或表均从101起编号。附录AA仅供参考。
修改件1的内容以下列文件为依据：国际标准草案
23B/515/FDIS
本标准表决通过的详情，见上表所列的表决报告。N
表决报告
23B/523/RVD
中华人民共和国国家标准
家用和类似用途固定式电气装置的开关第2部分：特殊要求
第1节：电子开关
Switches for household and similar fixed-electrical installationsPart 2:Particular requirementsSection 1.Electronic switches1范围
GB16915.1—1997中的本章改为下述内容。GB16915.2—2000
eqvIEC60669-2-1:1996
本标准适用于户内或户外使用的、家用和类似用途固定式电气装置的电子开关或相关的电子辅助装置。
本标准适用于操纵照明电路、控制灯的亮度（调光器）、控制电动机（如排气扇等用的）转速和作其他用途（如电热装置)的电子开关，这些开关的工作电压不超过交流250V，额定电流不超过16A。上述的操纵和控制是人为地通过起动元件、传感面和传感装置，借助于触模、接近、旋转、光、声、热或其他影响等方式来实现的。
注1：本标准不适用于GB14536标准范围内的器件。电子开关的设计示例及其功能见附录AA。注2：在主电路里没有机械开关的电子开关不能形成\全断开状态”。因此，应将负载侧的电路视为带电的。2引用标准
GB16915.1—1997中的本章增加下述内容后适用。GB4343一1995家用和类似用途电热器具、电动工具以及类似电器无线电干扰特性测量方法和允许值（eqIECCISPR14.1993）
GB/T6109.1—1990漆包圆绕组线第1部分：一般要求（eqVIEC317-0-1：1990）GB8898一1997电网电源供电的家用和类似一般用途的电子及有关设备的安全要求(idtIEC65.1985）
小型熔断器(idtIEC127)
GB93641997
GB/T11021—1989
9电气绝缘的耐热性评定及分级（eqvIEC85：1984）GB14536.1一1998家用和类似用途电自动控制器第1部分：通用要求（idtIEC730-1：1993）GB17625.1-1998
低压电气及电子设备发出的谐波电流限值（设备每相输入电流<16A）(eqvIEC1000-3-2:1995)
3电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.2—1998
(idtIEC1000-4-2:1995)
GB/T17626.3—1998
电磁兼容试验和测量技术射频电磁场辐射抗扰度试验(idtIEC1000-4-3:1995)
国家质量技术监督局2000-10-17批准2001-07-01实施
GB16915.2—2000
GB/T17626.41998
：电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验(idtIEC1000-4-4:1995)
GB/T17626.5-1999
电磁兼容试验和测量技术浪涌（冲击）抗扰度试验(idtIEC1000-4-5.1995)
电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试GB/T17626.11—1999
验(idtIEC1000-4-11：1995)
IEC161：1965无线电干扰抑制用的电容器（从销售产品中抽检）IEC1000-2-2：1990电磁兼容第2部分：环境第2章公用低压电力系统中的低频传导干扰和信号传输的兼容性水平
ISO306：1987
热塑材料维卡软化温度的测定

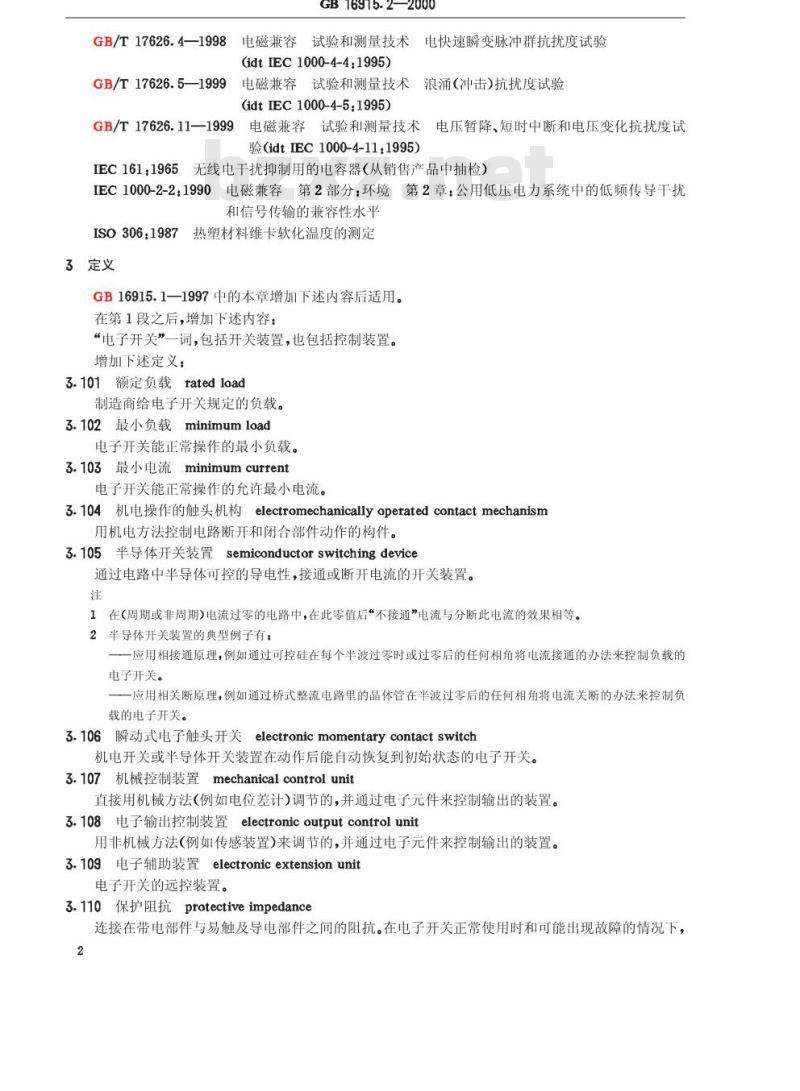

3定义
GB16915.1—1997中的本章增加下述内容后适用。在第1段之后，增加下述内容：
“电子开关”一词，包括开关装置，也包括控制装置。增加下述定义：
3.101额定负载ratedload
制造商给电子开关规定的负载。3.102最小负载minimumload
电子开关能正常操作的最小负载。3.103最小电流minimumcurrent
电子开关能正常操作的允许最小电流。3.104机电操作的触头机构electromechanicallyoperatedcontactmechanism用机电方法控制电路断开和闭合部件动作的构件。3.105半导体开关装置semiconductorswitchingdevice通过电路中半导体可控的导电性，接通或断开电流的开关装置。注
1在（周期或非周期)电流过零的电路中，在此零值后“不接通”电流与分断此电流的效果相等。2半导体开关装置的典型例子有：一应用相接通原理，例如通过可控硅在每个半波过零时或过零后的任何相角将电流接通的办法来控制负载的电子开关。
一应用相关断原理，例如通过桥式整流电路里的晶体管在半波过零后的任何相角将电流关断的办法来控制负载的电子开关。
3.106瞬动式电子触头开关electronicmomentarycontactswitch机电开关或半导体开关装置在动作后能自动恢复到初始状态的电子开关。3.107机械控制装置mechanicalcontrolunit直接用机械方法（例如电位差计）调节的，并通过电子元件来控制输出的装置。3.108电子输出控制装置electronicoutputcontrolunit用非机械方法（例如传感装置）来调节的，并通过电子元件来控制输出的装置。3.109电子辅助装置electronicextensionunit电子开关的远控装置。
3.110保护阻抗protectiveimpedance连接在带电部件与易触及导电部件之间的阻抗。在电子开关正常使用时和可能出现故障的情况下，2
GB16915.2-2000
该阻抗应能将电子开关的电流限制在安全值之内。在结构上，该阻抗应能保证电子开关在整个寿命期间可靠性保持不变。
3.111工作电压workingvoltage
开关以额定电压供电时，任何特定绝缘两端之间会出现的交流或直流电压的最高有效值。注
1瞬态值忽略不计。
2开路状态和正常操作状态均考虑在内。4一般要求
GB16915.1—1997中的本章适用。5关于试验的一般说明
GB16915.1—1997中的本章增加下述内容后适用。5.4增加下述内容：
试样的数量由表101示出。
第101章和第102章的试验需用3个新试样。表101
电子开关的型式
标出一种额定电流和
一种电压
一两种电压
般试验所需
的试样数量
章、条和附加试样的数量
*仅用于带机械的和带机电的开关装置的电子开关，可以只将完整的触头机构送试。增加下述内容：
101和102
5.101所用的测量方法均应达到测量目的，不会明显影响待测值和受各种因素的影响，如波形等。注：所用测量仪表应给出真实的方均根值。5.102如果电子电路已封闭，以致不可能或难以使元件短路或断开，制造商应提供一个装有供测量和进行短路用的引线的附加试样。不应将引线连接到混合集成电路或单片集成电路的内部。5.103试验时，可将电子元件断开。5.104装有断流器的电子开关，要用3个附加试样来进行102.4.1的试验。6额定值
GB16915.1—1997中的本章改为下述内容。6.1交流额定电压的优选值为110V、120V、130V、220V、230V和240V。6.21额定负载不得小于160VA，但瞬动式电子开关和电动机电子调速开关的额定负载可以小于160VA。
注1：装在一个安装盒里的多路开关每个部分的额定负载不应小于160VA。是否合格，通过观察标志来检查。采用说明：
11此条我国暂不执行。
7分类
GB16915.2-2000
GB16915.1—1997中的本章增加下述内容后适用。7.1.5增加下述内容：
一触摸开关；
接近开关；
光控开关；
声控开关；
一其他外部感应开关。
注：启动开关包括通/断操作和/或调节灯的亮度或电动机的转速等。7.1.6增加下述内容：
一只预定安装在高度超过1.7m处的开关。7.1.9按开关控制的负载种类分类：一白炽灯；
一荧光灯；
一电动机；
标称负载。
8标志
GB16915.1—1997中的本章在增加下述内容后适用。8.1增加下述内容：
第1段的注：
注，如果可以代替额定电流，额定负载可用VA或W表示；最小电流单位以A表示，或最小负载单位以VA或W表示；额定频率以Hz表示。但设计为50Hz和60Hz两用的电子开关除外；-电子开关内所装熔断器的额定值和类型；负载种类的符号（见8.2)；
有辅助装置时，标出辅助装置(extensionunit）一词，或开关购买国官方语言里相应的译文，后面再标出识别标记；
-如果开关有规定的安装高度限制，应在安装说明书中规定最低安装高度（见10.1)。8.2增加下述内容：
伏特-安培
变压器连接
被调负载所用端子
负载种类：
白炽灯
荧光灯
电动机
GB16915.2—2000
低压白炽灯(如卤素灯)用的电子降压变压器低压白炽灯（如卤素灯)用的铁芯变压器注：熔断器的额定值和类型均以符号标出（见GB9364）。如果采用其他非标准符号，应在安装说明书中解释所用符号的含义。8.3将第1段改为：
额定电流或额定负载、额定电压、电源性质、额定频率、负载种类、熔断器的额定值和类型、制造商或代理商的名称、商标或识别标记和型号，应标在电子开关的主要部件上。熔断器的额定值和类型应标在熔断器座上或标在熔断器附近。增加下述内容：
最小负载或最小电流值可在安装说明书中给出。8.4增加下述内容：
如果有两个以上的端子，负载端子应用一个箭头作标记，箭头方向背离该端子。或用8.2所述的其中一个符号标出，其他端子应按安装说明书的规定标志。除非根据端子的标志能清楚地看出电子开关的安装方法，否则每个开关应配有接线图。8.6增加下述内容：
根据第1章，负载侧的电路被视为带电的，则不得用“o”来标出断开状态。增加下述内容：
8.6.101应清楚地标出电动机调速开关的断开状态。8.6.102用于调节灯亮度的电子开关在使用时所处的实际状态，可用如下的其中一种方法来标出：一在ON/OFF状态位置上加标志；一用指示灯；
一使调光器处于最低控制状态并处于0.9倍的额定电压时，仍可看见灯光。注：“仍可看见灯光”的试验正在考虑中。仅用灯光来显示开关的状态时，应按如下规定调节灯的最低控制状态：应由制造商来调节白炽灯调光器，不用工具，应不能调低最低设定值。应由制造商来调节荧光灯调光器，如果安装说明书注明了如何调节最低设定值的方法，可由安装者进行此项调节。
8.8增加下述内容：
如果装有传感器观察窗（镜片)的电子开关，须安装在超过1.7m高处的，应在安装说明书中注明安装高度。
9尺寸检查
GB16915.1—1997中的本章增加下述内容后适用。如果电子开关与安装盒一起供货，开关的尺寸可与标准（如有)规定的尺寸不同。10防触电保护
GB16915.1一1997中的本章增加下述内容及修改后适用。10.1增加下述内容：
注：在本标准中，通过保护阻抗连接到带电部件的金属传感表面（见10.2)不视为带电部件。GB16915.1的第6段和第7段改为：附加试验期间，用与图2所示的标准试验指相同尺寸且直而无节的试验指端部向开关施力1min。5
GB16915.2—2000
将装有电指示器的试验指向绝缘材料变形会危及开关安全的所有部位施加75N的力，但对薄壁敲落孔施加的力仅为10N。
安装在超过1.7m高处电子开关上的观察窗或类似部件，施加的力为30N。不得将试验指压向密封垫或类似部件，这些部件应按13.15.1进行试验。注：本标准中，连接到SELV工作电源的部件不视为带电部件。10.2增加下述内容：
普通电子开关（见7.1.4)中因操作所需而要接近的部件（如传感器表面）可以连接到带电部件。如果连接到带电部件，则应通过保护阻抗进行连接。该保护阻抗至少应有两个独立的、标称值相同的电阻器串联而成。这些电阻器应符合102.3规定的要求。
除非将电子开关毁坏或变成不可使用，才能将该保护阻抗拆下。是否合格，通过观察并进行如下试验检查：在单个易触及金属部件与地之间，或在易触及金属部件组成的任何组合部件与地之间通过一个2kQ无感电阻，以额定电压（和在ON状态的额定负载）在ON和OFF状态下和/或最低和最高设定值下进行测量。测量期间，将保护阻抗中的每一个电阻器与所有其他元件（如有)依次短路。频率不超过1kHz时，任何测得的电流不得超过交流0.7mA（峰值）或直流时不得超过2mA。频率高于1kHz时，则应将0.7mA的极限值乘以用千赫数为单位的频率值，但不得超过70mA。保护阻抗仅用于分类为“普通开关”见7.1.4)的开关中。增加下述内容：
10.101如果不用工具，即可将盖、盖板或熔断器拆除或使用说明书中说明：处于维护须更换保险丝时，若拆除须用工具固定的盖或盖板，均则必须保证，拆除盖或盖板后，不会与带电部件接触。10.102如果电子开关上有专供调节设定值用的孔，通过该孔进行调节时，应不会有触电的危险。用图101a)的试验针插进此来检查是否符合要求，试验针不得触及带电部件。10.103带电部件上方的通风孔应设计成：当电子开关按正常使用要求安装后，进入通风孔里的外来物不会与任何带电部件接触。
用图101b）的试验针插进通风孔来检查是否符合要求，试验针不得触及带电部件。11接地措施
GB16915.1—1997中的本章适用。12端子
GB16915.1—1997中的本章适用。注：除主电路（负载电路)以外其他电路用的端子的接线容量与开关的额定电流并不成比例。这就是说，与外部传感器相连的导线用的端子，与开关的电源和负载侧端子二者的接线容量可能不相同。13结构要求
GB16915.1—1997中的本章经下述修改后适用。13.4在第1段后面增加下述内容：允许有符合10.102和10.103的要求开孔。13.5改为：
如果电子开关旋钮松脱会引起危险，应以可靠的方法将旋钮紧固，保证在正常使用时不会松脱。如果旋钮是用于显示开关位置的，若固定于错误位置会引起危险，则不能将此旋钮固定于错误位置。
GB16915.2—2000
是否合格，通过观察并进行下述试验检查。正常使用时，凡可能受到轴向拉力的地方，所施加的轴向拉力持续1m，以便将起动元件拉脱。正常使用时，因起动元件的形状而易受到轴向拉力，施力为30N。正常使用时，因起动元件的形状而不会受到轴向拉力，施力为15N。然后，向所有起动元件施加30N的轴向推力1min。试验期间和试验后，开关不得损环，起动元件不得移动到不符合本标准的要求。注：除自固树脂外，密封胶及类似材料，均视为不足以防止松脱的材料。13.15.1改为：
密封垫、镜片等应紧固，不应因正常使用时出现的机械应力或热应力而位移。是否合格，进行下述试验检查。将密封垫、镜片等装在开关里进行试验。首先在开关装上按15.1规定进行过老化处理的密封垫、镜片等。然后，按15.1的规定把开关放进加热箱里2h，箱内温度保持在40℃士2℃。经上述处理后，立即用图2所示相同尺寸直而无节的标准试验指端部，向密封垫、镜片等各个不同部位施加30N的力5s。
试验期间，密封垫、镜片等不得出现使带电部件变成易触及的变形。对正常使用时易受到轴向拉力的密封垫、镜片等，施加30N的轴向拉力5s。试验期间，密封垫、镜片等不得脱出。然后，装上未经处理过的密封垫、镜片等进行复试。增加下述内容：
13.1011只能用手动操作的机械开关来改变电动机速度控制电路的电子开关的状态。用于电动机速度控制电路的手动操作的机械开关应为正常间隙结构开关。13.102装在照明电路里的电子开关的自动保护器件至少应有（GB14536.1要求的）微断开结构。用于电动机速度控制电路的电子开关的断流器应是非自动复位型。是否符合13.101和13.102的要求，通过观察检查。13.103用于控制低压白炽灯（如卤素灯)铁心变压器电压的电子开关，真正负半波控制相角的最大容限为士2°。
1允差过大会产生直流电流，它影响铁心变压器绕组中的温升。2正负半波控制相角之间的最大允差可直接测出，或作为直流电压以额定电压的百分比给出。控制相角为90°时：其对应的最大允差的直流电压相当于峰值电压的1.1%，是否合格，通过测量检查。
14机构
GB16915.1一1997中的本章仅适用于装有机械开关的电子开关。15耐老化、防有害进水和防潮
GB16915.1—1997中的本章适用。16绝缘电阻和电气强度
GB16915.1—1997中的本章在增加下述内容后适用。采用说明：
1由于我国已开发出大量小间隙和微间隙结构的开关，故此条我国暂不执行。7
16.2表13增加下述的注：
GB16915.2—2000
只有带机械开关的电子开关才按第3项要求进行试验。17温升
GB16915.1—1997中的本章改为下述内容。电子开关的结构应能确保在正常使用时，温升不会超过规定值。触头的金属及设计应能保证开关的操作不会受氧化或任何其他劣化的影响。电子开关的元件和材料应能保证在正常使用时不会受到温升的有害影响。是否合格，按下述试验检查：
给电子开关装上表141规定的导线，导线的横截面积不小于1.5mm，如果有端子螺钉或螺母，应用12.2.8中规定的2/3力矩拧紧。白炽灯（适用于供公用电源电压的电灯）用的电子开关以灯加载，灯的额定值为200W（可用额定值更低的灯或电阻，使其在额定电压下获得额定负载。荧光灯和电动机用的电子开关按使用说明书加载。其他电子开关应以使用说明书中规定的种类的负载加载。注
1施加额定负载时，将电子开关短路。2如果电子开关预定要以不同种类的负载加载，应以标称的每一种负载来进行试验。给电子开关加载，直至电压介于0.9倍和1.1倍额定电压时达到稳态温度为止，二者中取最不利的。
将调光器和电动机的调速器设定值调至出现最高温升为止。将暗装式开关安装在暗装式安装盒里，然后将此盒放进松木槽里。安装盒周围填满灰浆，使盒的正面边缘不会高出松木槽的正表面，也不应低于该表面5mm以上。注3：该试验组件在第1次制成后至少要晾干7d才能用来做试验。松木槽可由多于一块拼凑而成。松木槽的尺寸应至少有25mm的木头包围着灰浆，灰浆包围着安装盒。在安装盒各边和底部最大尺寸处，灰浆的厚度应为10mm15mm之间。注4：松木槽里的腔穴可以是圆柱形。连接电子开关的电缆应从安装盒的顶部进入，进入点要密封，以防空气循环。安装盒里每根导线的长度为80mm士10mm。
明装式电子开关应按正常使用要求安装在松木块的中央，木块至少厚20mm、宽500mm、高500mm。
其他类型的电子开关应按制造商的规定安装，如无规定，应安装在正常使用时最严酷条件的位置。试验组件应在不通风的环境下进行试验。温度要用熔化颗粒、变色指示器或热电偶来测量。这些测量器具的选择和放置，应使之对被测温度的影响很小，可忽略不计。
试验期间，电子开关的状态不得改变，熔断器和其他保护装置不应动作，也不应超过表102第1栏中规定的允许温升值。
试验后，电子开关应能正常工作。如果使用密封胶，密封胶不得流散到以致带电部件外露。是否合格，通过观察检查。
采用说明：
1IEC起草工作组认为，应为按表14选用导线。8www.bzxz.net
GB16915.2—2000
5为了进行21.3的试验，要确定那些与载流部件和接地部件接触，但不是将它们保持在正常位置所必需的绝缘材料外部部件的温升。
用滑动动作或用银触头或镀银触头可以防止触头过度氧化。7可以用直径为3mm（熔点为65℃)的蜂蜡丸作熔化颗粒。8如果是组合开关，应分别对每个电子开关进行试验。进行102.2、102.3和102.4.1的试验时，电子开关元件周围的基准温度就是试验期间在元件上测得的最高温升加上25℃。
增加下述内容：
表102
（本表以GB8898表I为依据）
电子开关部件
外部部件
金属部件
旋钮、手柄、传感面等
外壳(注1)
非金属部件
旋钮、手柄、传感面等
外壳(注1和注2)
绝缘材料外壳内部
绕组(注4)1
等级A
等级E
等级B
等级F
等级H
等级200
等级220
等级250
铁芯选片
电源线与引线
普通PVC绝缘的（注8）
无机械应力的
有机械应力的
天然橡胶绝缘的
除热塑性材料以外的其它绝缘材料(注4和注7)非浸渍的纸
非浸渍的纸板
浸渍过的纱、丝、纸、织物和尿素树脂酚醛树脂层压板、纤维填料酚醛压模制品矿物填料酚醛压模制品
环氧树脂层压板
天然橡胶
热塑性材料（注5)
采用说明：
第17章
(注3)
允许温升，K
第101章
(注3)
相对于有关绕组
（注6)
1]在IEC60669-2-1：1996原文中，本栏为部分具体材料。从技术发展来考患，本栏改为按绝缘材料等级及允许温升来考核。
