QB/T 2878—2007
基本信息
标准号： QB/T 2878—2007
中文名称：灯用附件放电灯(荧光灯除外）用直流或交流电子镇流器性能要求
标准类别：轻工行业标准(QB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：748501
相关标签： 附件 放电灯 荧光灯 除外 直流 交流 电子 镇流器 性能
标准分类号
关联标准
出版信息
相关单位信息
标准简介
QB/T 2878—2007.Auxiliaries for lamps—D.C. or A.C. supplied electronic ballasts for discharge lamps (excluding fluorescent lamps)-performance requirements.
1总则
1.1范围
QB/T 2878规定了直流或交流电了镇流器的性能要求。电源包括50 Hz/60 Hz、 1 000V以下的交流电源。此类镇流器是一种装有触发和稳定部件的转换器,这种转换器能在直流或与电源频率不同的频率下使放电灯工作。与镇流器匹配的放电灯包括高压汞灯、高压钠灯和金属卤化物灯。
本标准不包括荧光灯和低压钠灯用镇流器以及如剧院和机动车辆用特种灯用镇流器。
1.2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 13259高压钠灯(GB/T 13259-2005，IEC 60662:2002，NEQ)
G 17625.1一2003电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A)(IEC61000-3-2:2001，IDT)
GB/T 17626.11一1999电磁兼容﹐试验和测量技术﹐电压暂降、短时中断和电压变化的抗扰度试验（idt IEC 61000-4-11:1994)
GB 19510.13一-2007灯的控制装置第13部分:放电灯（荧光灯除外）用直流或交流电子镇流器的特殊要求（IEC 61347-2-12:2005，IDT)
GB/T 21093高压汞灯﹐性能要求（GB/T 21093一2007，IEC 60188:2001，NEQ)
IEC 60410:1973计数检查抽样方案和程序(Sampling plans and procedures for inspection byattributes）
IEC 61167:1998金属卤化物灯(Metal halide lamps）
ANSI C78.43-2005单端金属卤化物灯(Single-ended metal-halide lamps）
ANSI C78.1381一1998电光源70 瓦M85双端金属卤化物灯（Electric Lamps—70 Watt,M85Double-Ended Metal-Halide Lamps)
ANSI C78.1385-1998电光源150瓦M81双端金属卤化物灯(For Electric Lamps: 150-Watt,M81Double-Ended Metal-Halide Lamps>
术语和定义
GB 19510.13-2007确定的术语和定义适用于本标准。
3关于试验的一般说明
1总则
1.1范围
QB/T 2878规定了直流或交流电了镇流器的性能要求。电源包括50 Hz/60 Hz、 1 000V以下的交流电源。此类镇流器是一种装有触发和稳定部件的转换器,这种转换器能在直流或与电源频率不同的频率下使放电灯工作。与镇流器匹配的放电灯包括高压汞灯、高压钠灯和金属卤化物灯。
本标准不包括荧光灯和低压钠灯用镇流器以及如剧院和机动车辆用特种灯用镇流器。
1.2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 13259高压钠灯(GB/T 13259-2005，IEC 60662:2002，NEQ)
G 17625.1一2003电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A)(IEC61000-3-2:2001，IDT)
GB/T 17626.11一1999电磁兼容﹐试验和测量技术﹐电压暂降、短时中断和电压变化的抗扰度试验（idt IEC 61000-4-11:1994)
GB 19510.13一-2007灯的控制装置第13部分:放电灯（荧光灯除外）用直流或交流电子镇流器的特殊要求（IEC 61347-2-12:2005，IDT)
GB/T 21093高压汞灯﹐性能要求（GB/T 21093一2007，IEC 60188:2001，NEQ)
IEC 60410:1973计数检查抽样方案和程序(Sampling plans and procedures for inspection byattributes）
IEC 61167:1998金属卤化物灯(Metal halide lamps）
ANSI C78.43-2005单端金属卤化物灯(Single-ended metal-halide lamps）
ANSI C78.1381一1998电光源70 瓦M85双端金属卤化物灯（Electric Lamps—70 Watt,M85Double-Ended Metal-Halide Lamps)
ANSI C78.1385-1998电光源150瓦M81双端金属卤化物灯(For Electric Lamps: 150-Watt,M81Double-Ended Metal-Halide Lamps>
术语和定义
GB 19510.13-2007确定的术语和定义适用于本标准。
3关于试验的一般说明

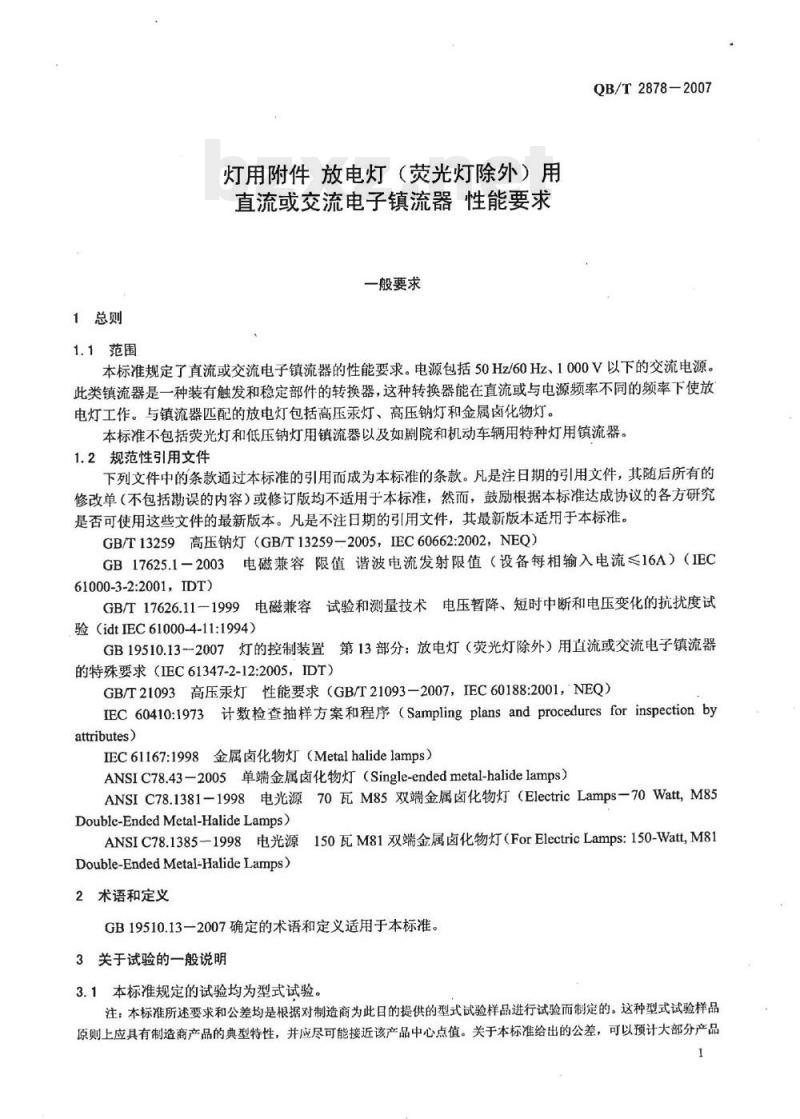

标准图片预览
标准内容
ICS29.140.90
分类号：K74
备案号：22124-2007
中华人民共和国轻工行业标准
QB/T2878-2007
灯用附件放电灯（荧光灯除外）用直流或交流电子镇流器
性能要求
Auxiliaries for lamps-D.C. or A.C. supplied electronic ballasts for dischargelamps (excluding fluorescent lamps)-performance requirements2006-12-17发布
中华人民共和国国家发展和改革委员会2007-08-01实施
术语和定义
关于试验的一般说明
总说明
启动条件
流明系数
线路功率
线路功率因数
电源电流
电流波形
磁屏蔽
电压中断
异常条件下的工作试验
耐久性
镇流器的调整
短路电流
—般要求
高压汞灯用电子镇流器的电气要求开路电压（稳定工作所需最小电压）金属卤化物灯用电子镇流器的电气要求镇流器的调整
短路电流和启动条件
开路电压（稳定工作所需最小电压）高压钠灯用电子镇流器的电气要求22
流器的调整
短路电流
24开路电压
附录A（规范性附录）
基准镇流器
附录B（规范性附录）
附录C（规范性附录）
基准灯
试验一般要求
附录D（规范性附录）对镇流器的调整结果及高压钠灯的工作电流波形的测量的说明YKAONIKAca
（3）
·(10)
本标准的附录A、B、C、D是规范性附录。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。QB/T2878-2007
本标准主要起草单位：国家电光源质量监督检验中心（上海）、飞利浦照明电子有限公司、福建源光亚明电器有限公司、欧司朗（中国）照明有限公司、佛山华全电气照明有限公司、浙江阳光集团股份有限公司、广东东松三雄电器有限公司、中山市欧普股份有限公司、陕西新腾飞科技有限公司、北京电光源研究所。
本标准主要起草人：俞安琪、江琪为、赵文斌、丁九良、陈和平、林兴、叶志辉、李晓英、区志扬、徐国荣、吕军、张贤庆、林岩、王月丽、王耀海、赵雪松、赵秀荣、江娜。本标准首次发布。
QB/T2878—2007
本标准是《灯用附件放电灯（荧光灯除外）用直流或交流电子镇流器性能要求》，为了便于使用，在标准格式上与国际标准统一，即与GB/T15042－2005《灯用附件放电灯（荧光灯除外）用镇流器性能要求》（IEC60923:2001，IDT）保持一致。II
iikAoKAca
1总则
灯用附件放电灯（荧光灯除外）用直流或交流电子镇流器性能要求一般要求
QB/T2878—2007
1.1范围
本标准规定了直流或交流电子镇流器的性能要求。电源包括50Hz/60Hz、1000V以下的交流电源。此类镇流器是一种装有触发和稳定部件的转换器，这种转换器能在直流或与电源频率不同的频率下使放电灯工作。与镇流器匹配的放电灯包括高压汞灯、高压钠灯和金属卤化物灯。本标准不包括荧光灯和低压钠灯用镇流器以及如剧院和机动车辆用特种灯用镇流器。1.2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T13259高压钠灯（GB/T13259—2005，IEC60662:2002，NEQ）GB17625.1一2003电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）（IEC61000-3-2:2001，IDT
GB/T17626.11一1999电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验（idtIEC61000-4-11:1994）
GB19510.13一2007灯的控制装置第13部分：放电灯（荧光灯除外）用直流或交流电子镇流器的特殊要求（IEC61347-2-12:2005，IDT）GB/T21093高压汞灯性能要求（GB/T21093—2007，IEC60188:2001，NEQ）IEC60410:1973计数检查抽样方案和程序（Samplingplans andproceduresfor inspectionbyattributes)
IEC61167:1998金属卤化物灯（Metalhalidelamps）ANSIC78.43一2005单端金属卤化物灯（Single-endedmetal-halidelamps）ANSIC78.1381-1998电光源70瓦M85双端金属卤化物灯（ElectricLamps-70Watt，M85Double-Ended Metal-Halide Lamps)ANSIC78.1385-1998电光源150瓦M81双端金属卤化物灯（ForElectricLamps:150-Watt,M81Double-EndedMetal-HalideLamps)2术语和定义
GB19510.13一2007确定的术语和定义适用于本标准。3关于试验的一般说明
3.1本标准规定的试验均为型式试验。注：本标准所述要求和公差均是根据对制造商为此日的提供的型式试验样品进行试验而制定的。这种型式试验样品原则上应具有制造商产品的典型特性，并应尽可能接近该产品中心点值。关于本标准给出的公差，可以预计大部分产品QB/T2878-2007
只要按照试验样品去生产，将符合本标准。然而出于产品的广泛性，所以不可避免有时会出现超出规定的公差范围的镇流器。
关于计数检查抽样方案和程序，参见IEC60410。3.2各项试验应按照条款的顺序进行，但另有规定时除外。3.3个样品应承受所有的试验。
3.4通常，要对每一种类型的镇流器进行所有的试验。在涉及某一范围类似的镇流器的情况下，应对该范围中每一额定功率的镇流器或从制造商所认可的范围中抽取有代表性的镇流器进行所有的试验。3.5基准镇流器和基准灯应符合附录A和附录B的要求。3.6试验应在附录C所规定的条件下进行。3.7本标准规定的所有镇流器均应符合GB19510.13一2007的要求。4标志
镇流器上应标有下述标志。
线路功率因数，例如：2：0.95。4.1
4.2制造商可采用下述信息作为非强制性标志：a）在额定电压下带灯和不带灯工作时的额定输出功率；b）能使镇流器在规定电压（范围）良好工作的环境温度范围的极限值；c）线路总功率；
d）镇流器的流明系数。
5总说明
符合本标准的镇流器在额定电压的92%～106%之间的电压下应能使符合GB/TI3259，GB/T21093，IEC61167，ANSIC78.43，ANSIC78.1381和ANSIC78.1385的灯在环境温度为10℃～35℃时顺利启动，并使它们在灯环境温度为10℃～50℃时良好工作。6启动条件
试验应在两个尚未接受过任何试验的镇流器上进行。6.1合格条件
当两个镇流器均符合6.2中所规定的试验要求时，这类镇流器被视为符合本章要求。如果有一个镇流器在任一项试验中失效，则应另外用两个镇流器进行试验，并且两个应全部达到试验要求。
6.2脉冲电压
将镇流器按图1所示线路进行连接，但不要连接灯，测量脉冲电压。在额定温度范围之内（如果有此规定）以及在最大负载电容为200pF（制造商另有规定时除外）和所用电压为额定电源电压的92%的条件下，灯的脉冲电压应不小于有关灯标准的规定值或灯制造商所标称的值。
注：图1所示静电电压表可由一数字存储示波器代替，该示波器要与具有下述特性的高电压探头一一起在线路中使用：
输入电阻：≥100MQ2；输入电容：≤15pF；截止频率：≥30MHz。如有疑问，以采用静电电压表进行的测量为准。2
HYKAONYKAca
QB/T2878-2007
1—高压二极管：反向电压UgM≥25kV：额定电流AvM≥1.5mA；周期峰值电流lrRM≥0.1A：极间分布电容C/K≤2pF（例如，彩色电视机用的GY50型高压整流管）；2--高压电容器：电容C=500pF；额定电压U≥6.3kV：介质损耗角正切值（10kHz时）tand-20×103；3—高压测量仪：静电电压表d~6kV：全偏转角度时的电容<15pF；击穿电压>10kV；精度：1级或1级以上：4—放电电阻，1MQ；5-放电用的短路装置；6—高压引线：7—中性导线注：B和D之间以及C和D之间的泄漏电阻应不小于1013Q。图1脉冲电压的测量线路
7流明系数
在额定电压和（25±2）℃的环境温度下，镇流器的流明系数应不低于制造商标称值的95%；如果制造商对此未作规定，该系数应不低于0.95。如果所标称的镇流器的流明系数低于0.9，则应提供证据表明灯在与该镇流器一起工作时性能不会受到损害。相应的试验尚在研究之中8
线路功率
当镇流器在额定电压下与一个或几个基准灯一起工作时，线路总功率应不大于制造商所标称值的110%。
线路功率因数
此条款仅适用于交流电子镇流器。当镇流器与一个或几个适用的灯在其额定电压和频率下一起工作时，所测得的线路功率因数与标称值的误差应不超过0.05。10
电源电流
当镇流器在额定电压下与十个或几个基准灯一起工作时，电源电流与镇流器上的标称值或产品说明书的规定值的差异应不超过±10%。11
电流波形
电源电流波形
此条款仅适用于交流电子镇流器。镇流器输入电流的谐波应符合GB17625.1--2003的要求，如果使用基准灯单独进行的试验已证明放电灯用镇流器符合GB17625.1一2003中相应表格所规定的要求，使用该镇流器的灯具应视为符合这些要求，并不需要接受检验。制造商应表明受试镇流器是否应进行下述试验。
QB/T2878—2007
此试验应按GB17625.1-2003进行。镇流器应在其额定电压下与一基准灯或普通灯一起工作，在灯达到稳定状态之后，电源电流的谐波应不超过GB17625.1一2003中相应表格所给出的极限值。注：关于所有类型镇流器的电源电流波形的要求，目前正在研究中。11.2灯的工作电流波形
当镇流器在其额定电压下与基准灯一起工作并达到稳定时，灯的工作电流的峰值与有效值的最大比值应不超过表1给出的值。
表1灯的工作电流峰值与有效值的最大比值灯的类型
高压汞灯
金属卤化物灯
高压钠灯
12磁屏蔽bZxz.net
镇流器应能有效屏蔽掉邻近的铁磁材料的磁感应。合格性采用下述试验进行检验。峰值与有效值的最大比值
将镇流器在额定电压下与一适用的灯一起工作。在达到稳定状态之后，将一厚度为1mm，长度和宽度均大于受试镇流器的相应尺寸的钢板移近镇流器，直接与镇流器的底面接触，再使其处于与各其他表面相距1mm的位置。
在如此操作期间，测量灯的电流，由于钢板的存在而引起的灯电流的变化应不超过2%。13
电压中断
镇流器在电源电压短时中断10ms时，灯不应熄灭，具体测试方法见GB/T17626.11-1999。14异常条件下的工作试验
14.1灯被断开
当镇流器在90%～110%额定电压下与一个或几个适用的灯一起工作期间，在不关闭电源的情况下使灯与镇流器断开，并持续1h，然后，将灯重新连接，灯应能正常启动和工作。如果灯不能启动，应将电源关闭1min，然后再接通电源，此时，灯应能启动。14.2灯不能启动
因灯头松动接触不良或灯的寿命即将终了时，灯会产生高压拉弧放电，但不启动的现象。当镇流器在90%～110%额定电压下与个或几个适用的灯一起工作期间，使灯头与灯座的接触松动，产生间隙，使灯高压拉弧放电，但不启动。然后将灯重新连接，灯应能正常启动和工作。如果灯不能启动，应将电源关闭1min，然后再接通电源，此时，灯应能启动。15耐久性
15.1在进行本试验之前，应使镇流器接受下述温度循环试验和开路条件下的开关试验a）温度循环试验
首先，将镇流器在环境温度的下限值条件下放置1h，然后将温度升高到t，并持续1h。如此温度循环进行五次。如果没有规定温度下限值，则应采用10℃。b）开关循环试验
HKNiKAca
QB/T2878—2007
在额定电源电压下（或电压范围中最不利的电压下，此电压由制造商给出）将镇流器接通电源20min，再断开1min。在输出端处于空载状态下重复此循环200次。15.2随后，使镇流器与一适用的灯在额定电源电压下和能产生t值的环境温度下工作200h，然后关闭电源，使镇流器冷却至室温后，镇流器应能使一适用的灯正常启动并工作15min。在此试验期间，应将灯放置在试验箱之外且温度为（25±5）℃的环境中。如果没有规定t值，则采用50℃的环境温度进行试验。
高压汞灯用电子镇流器的电气要求16镇流器的调整
镇流器应能限制提供给基准灯的功率和电流，使该灯的功率不小于灯与基准镇流器一起工作时的功率值的92.5%：电流应不高于后者的115%。基准镇流器和受试镇流器应在各自的额定电压下工作。此外，在其额定值的92%～106%之间的任何其他电源电压下，由镇流器提供给基准灯的功率应大于基准镇流器在92%额定电压下提供给该灯功率的88%，不大于基准镇流器在106%额定电压下提供给该灯功率的109%。
17短路电流
当镇流器采用其额定电压的92%～106%之间的任一电压时，通过灯的短路电流应不超过GB/T21093所给定的值。
试验程序
试验按图2所示线路进行，使开关S1处于朝上的位置，开关S2处于朝下的位置。1-受试镇流器：2一基准镇流器：3-—基准灯图2高压汞灯用镇流器的试验线路注：在测量灯的功率时，对功率表的损耗不作补偿。应将不使用的仪器短路或关闭。将灯从一个镇流器安全快速地转换至另一个镇流器的方法尚在研究之中。5
QB/T2878—2007
18开路电压（稳定工作所需最小电压）当镇流器在其额定电压的92%～106%之间的任一电压和额定频率下工作时，所提供的电压应不小于GB/T21093所给定的值。
金属卤化物灯用电子镇流器的电气要求19
镇流器的调整
相关要求和试验正在考虑中。
20短路电流和启动条件
镇流器应符合相关灯的标准中所规定的相应灯的启动电流的最大值。如果标准中无此数据，应向灯的制造商咨询。
IEC61167，ANSTC78.43，ANSIC78.1381和ANSIC78.1385中相应灯的参数表所规定的灯启动电流最大值（峰值）应按下述要求进行检验（如果标准中无此数据，应向灯的制造商咨询）a）试验线路见图3。
b）试验程序
镇流器的温度应为（25±5）℃。将镇流器连接在电源上之后的3s之内测量电流的峰值。注：如果需要对已经进行过试验的镇流器再进行试验，该镇流器的温度应符合上述要求c）极限值
在标称电源电压下测得的电流峰值应不超过相应灯的参数表规定的最天值（如果标准中没有适用的参数，应向灯的制造商咨询）
电源：电源的阻抗应足够低，以便不会影响测量结果R2
连接到
示波器
D一整流二极管，正向电压降≤2V（例如：BY249.600）D
R1无感电阻，电阻取决于灯的类型，并应按下述公式计算得出：RI-2（V灯的标称电压/I灯的标称电流）R2一采样电阻，在试验期间，电压降≤1V。注：可用电流互感器代替电阻R2。图3灯的启动电流试验线路
KAIKAca
21开路电压（稳定工作所需最小电压）QB/T2878-2007
在标称电源电压下测得的开路电压应不小于IEC61167，ANSIC78.43，ANSIC78.1381和ANSIC78.1385中相应灯的参数表规定的最小值（如果标准中没有适用的参数，应向灯的制造商咨询）高压钠灯用电子镇流器的电气要求22流器的调整
22.1要求
镇流器应能限制提供给基准灯的功率，当镇流器与基准灯在GB/T13259中相应灯的参数表所规定的灯目标电压下工作时，提供给基准灯的功率应不小于该灯在灯的目标电压下与相应的基准镇流器一起工作时灯功率的95%，也应不大于该灯在同一条件下工作时灯功率的105%。在灯的目标电压下，灯的功率可依据22.2规定（也可参见附录D）进行试验所得出的结果绘制的灯功率对灯电压曲线图推出。
22.2试验程序
采用附录c的要求。
基准灯应按附录B的要求进行挑选。采用相关的基准镇流器应能使灯启动，并使灯电压升高。在电压升高期间，应连续地或每隔若干伏（不超过5V）灯电压的间隔记录灯的电压和灯功率，直至灯电压达到GB/T13259中相应灯的参数表所规定的灯电压的最大极限值。必要时可采用人为的方法使灯电压升高至最大极限值。
注：人为并高灯电压的方法在GB/T13259的附录F中给出。将灯关闭至少5min，使灯冷却，然后采用受试镇流器按照相同的试验程序重复试验。将基准镇流器的试验结果和受试镇流器的试验结果绘制成曲线图，灯的电压用水平轴线表示，灯的功率用垂直轴线表示（见附录D）一。23
短路电流
当镇流器采用其额定电压的92%～106%之间的任一电压时，短路电流应不低于GB/T13259所给出的校准电流。
试验按图2所示线路进行，使开关S1处于朝上的位置，开关S2处于朝下的位置。镇流器的短路电流与标称工作电流之比应不超过表2的规定值。表2镇流器的短路电流与标称工作电流之比灯功率/W
24开路电压
短路电流与标称工作电流之比
当镇流器在其额定电压的92%～106%之间的任一电压下和额定频率下工作时，所提供的电压应不小于GB/T13259中相应灯的参数表所给出的灯的启动试验电压。QB/T2878—2007
A.1标志
附录A
（规范性附录）
基准镇流器
基准镇流器上应清晰和耐久地标有下述标志。A.1.1阻抗固定式基准镇流器
a）“基准镇流器”的全称字样：b）销售商和/或制造商的识别标志；c）系列号；
d）灯的型号、额定功率或灯的名称和校准电流：e）额定电源电压和频率。
A.1.2可调式阻抗基准镇流器
a）“基准镇流器”的全称字样；b）销售商和/或制造商的识别标志；c）系列号；
d）额定电压和频率：
e）额定频率下电压/电流比的范围：f）校准电流；
g）每个线圈的最大电流：
h）适用的连接线路图。
A.2特性
A.2.1一般设计要求
基准镇流器由一个或几个自感线圈构成，装有或未装有辅助电阻器，在设计上具有相应灯的标准所规定的工作特性。
基准镇流器特性的检验与测量应在达到稳定的温度状态时在基准镇流器上进行。可采用能使电压/电流比发生变化的基准镇流器，但应符合本附录的要求。A.2.2电压/电流比
当校准电流通过基准镇流器时，基准镇流器在该校准电流下所提供的电压/电流比应符合相应灯的参数表的规定，公差为士0.5%。在校准电流的50%和115%之间的任一电流条件下，允许该电压/电流比与相应灯的标准所规定的阻抗值有土3%的误差。图A.1所示为典型的试验线路。如果采用该线路，不必对电压表引起的电流流失进行补偿。但是该电压表的电阻应符合C.5.1的要求。如果频率（）与额定值（f）不完全相等，应按式（A.1）对所测得的电压值进行校正。额定频率(6）时的电压=额率（时的电压×HIKANiKAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
