QB/T 3503-1999
标准分类号
关联标准
出版信息
相关单位信息
标准简介
QB/T 3503-1999.Insulating pressboard.
4.5电气强度的测定
按GB/T 1408《固体电工绝缘材料工频击穿电压、击穿强度和耐电压试验方法》的规定进行,采用连续均匀升压法,并作如下补充。
4.5.1电极尺寸:上电极直径为25mm,高为25mm,圆角半径R为3mm，下电极直径为75mm ,电极为自重。
4.5.2在空气中试验用试样预处理条件:试样尺寸为300mm × 300mm,在(105士2)℃的烘箱中烘干至恒重,移入干燥器内冷却至室温,从干燥器内取出试样后于3min 之内进行测试。
4.5.3在油中试验用试样预处理条件:试样尺寸为300mm × 300mm,悬挂在(105士2)C及压力小于100Pa的真空干燥箱内烘干24h。将预热到90℃的变压器油加入,使试样完全浸入油中,解除真空﹐让试样在温度为(90士2)℃和大气压力下浸在油内不少于24h。在试样完全浸没于油中的情况下,冷却到(20士5)℃,并把电极放在适当位置上。浸油和试验之间,试样绝不能暴露于空气。
4.5.4︰在测定弯折后的电气强度时,试样沿纵向弯折180°一次,然后在弯折处辗压一次,将其展平,放人(105士2)℃的烘箱中烘干至恒重,在弯折痕上测试电气强度。
4.5.5厚度为0.1～0.4mm的纸板测定在空气中的电气强度。厚度为0.5~3. 0mm 的纸板测定在油中的电气强度。取三个试样进行测定,取平均值,结果修约至1kV /mm。
4.6水抽提液电导率的测定
按GB/T 7976《绝缘纸和纸板水抽提液电导率的测定法》规定进行测定。
4.7水抽提液pH值的测定
按GB/T 1545《纸浆、纸与纸板水抽提液酸度与碱度的测定法》之“一,pH值测定方法”规定进行测定。
4.8灰分的测定
按GB/T 463《纸与纸板灰分的测定法》规定进行测定,并作如下修改、补充:
a.称取5g 风干试样﹔
b.高温炉的温度为(575士25)C;c.两次测定值间误差不超过1mg。
4.9交货水分的测定
按GB/T 462《纸与纸板水分的测定法》规定进行测定。
4.5电气强度的测定
按GB/T 1408《固体电工绝缘材料工频击穿电压、击穿强度和耐电压试验方法》的规定进行,采用连续均匀升压法,并作如下补充。
4.5.1电极尺寸:上电极直径为25mm,高为25mm,圆角半径R为3mm，下电极直径为75mm ,电极为自重。
4.5.2在空气中试验用试样预处理条件:试样尺寸为300mm × 300mm,在(105士2)℃的烘箱中烘干至恒重,移入干燥器内冷却至室温,从干燥器内取出试样后于3min 之内进行测试。
4.5.3在油中试验用试样预处理条件:试样尺寸为300mm × 300mm,悬挂在(105士2)C及压力小于100Pa的真空干燥箱内烘干24h。将预热到90℃的变压器油加入,使试样完全浸入油中,解除真空﹐让试样在温度为(90士2)℃和大气压力下浸在油内不少于24h。在试样完全浸没于油中的情况下,冷却到(20士5)℃,并把电极放在适当位置上。浸油和试验之间,试样绝不能暴露于空气。
4.5.4︰在测定弯折后的电气强度时,试样沿纵向弯折180°一次,然后在弯折处辗压一次,将其展平,放人(105士2)℃的烘箱中烘干至恒重,在弯折痕上测试电气强度。
4.5.5厚度为0.1～0.4mm的纸板测定在空气中的电气强度。厚度为0.5~3. 0mm 的纸板测定在油中的电气强度。取三个试样进行测定,取平均值,结果修约至1kV /mm。
4.6水抽提液电导率的测定
按GB/T 7976《绝缘纸和纸板水抽提液电导率的测定法》规定进行测定。
4.7水抽提液pH值的测定
按GB/T 1545《纸浆、纸与纸板水抽提液酸度与碱度的测定法》之“一,pH值测定方法”规定进行测定。
4.8灰分的测定
按GB/T 463《纸与纸板灰分的测定法》规定进行测定,并作如下修改、补充:
a.称取5g 风干试样﹔
b.高温炉的温度为(575士25)C;c.两次测定值间误差不超过1mg。
4.9交货水分的测定
按GB/T 462《纸与纸板水分的测定法》规定进行测定。
标准图片预览
标准内容
中华人民共和国轻工行业标准
电绝缘纸板
Insulating pressboard
主题内容与适用范围
QB/T3503-1999
代替ZBY31003-1987
本标准规定了电绝缘纸板的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存的要求。
本标准适用于供电机、电器、仪表、开关、变压器等绝缘及其构件用的电工纸板。2产品分类
2.1电绝缘纸板根据性能不同分两种型号，即0型、1型。2.1.1 O 型分P,B两类。P为薄型,B为厚型。2.1.1.1第二位数表示用途及制造工艺。数2为高化学纯的压纸板。数3为具有高纯度和高机械强度的硬而坚固的压纸板，两者均用于变压器上。数6表示用于电机及其他电器设备。2.1.1.2第三位数表示采用原料成分。数1为硫酸盐木浆。2.1.21型因原料配比和使用要求不同，又分为50/50（木/棉）、100/00（木/棉）两种牌号。2.1.2.150/50(木/棉）具有良好的耐弯曲性、耐热性。2.1.2.2100/00（木/棉）薄型的纸板具有较高的机械强度和绝缘性能。厚型的纸板具有紧度大、机械强度好、压缩系数小、电气强度高的特点。2.2电绝缘纸板分平板和卷简两种：厚度大于0.5mm的为平板纸板。厚度0.5mm及小于0.5mm的为平板或卷筒纸板。2.3纸板尺寸
2.3.1平板纸板尺寸及允许偏差、偏斜度应符合表1要求。表1
大规格
中规格
小规格
注：基本尺寸为纵向×横向。
国家轻工业局1999-04-21批准
基本尺寸
4200×1980
3250×1400
1050×1980
1080×1400
2000×1000
3000×1000
1000X1000
920×1320
880X1040
880×1030
800×1050
充许偏差
单位：mm
偏斜度
1999-03-01实施
QB/T 3503-1999
2.3.2卷筒纸板尺寸：卷简宽度1000mm、1200mm，偏差不超过+10mm。2.3.3按合同规定，可生产其他尺寸的平板纸板或卷简纸板。3技术要求
3.1电绝缘纸板的技术指标应符合表2规定。指标名称
厚度允许误差
0. 1mm~0. 5mm
0.5mm以上~o.7mm
0. 7mm 以上～1. 6mm免费标准bzxz.net
0.5mm以上~~1.6mm
1.6mm以上~3.0mm
3.0mm 以上～6.0mm
抗张强度不小于
纵向：
0. 5mm以上~1.6mm
1. 6mm 以上~3. 0mm
3. 0mm 以上~~6.0mm
6. 0mm 以上~~8. 0mm
横向：
HiiKANiKAca-
100/00
中、小
100/00
大规格

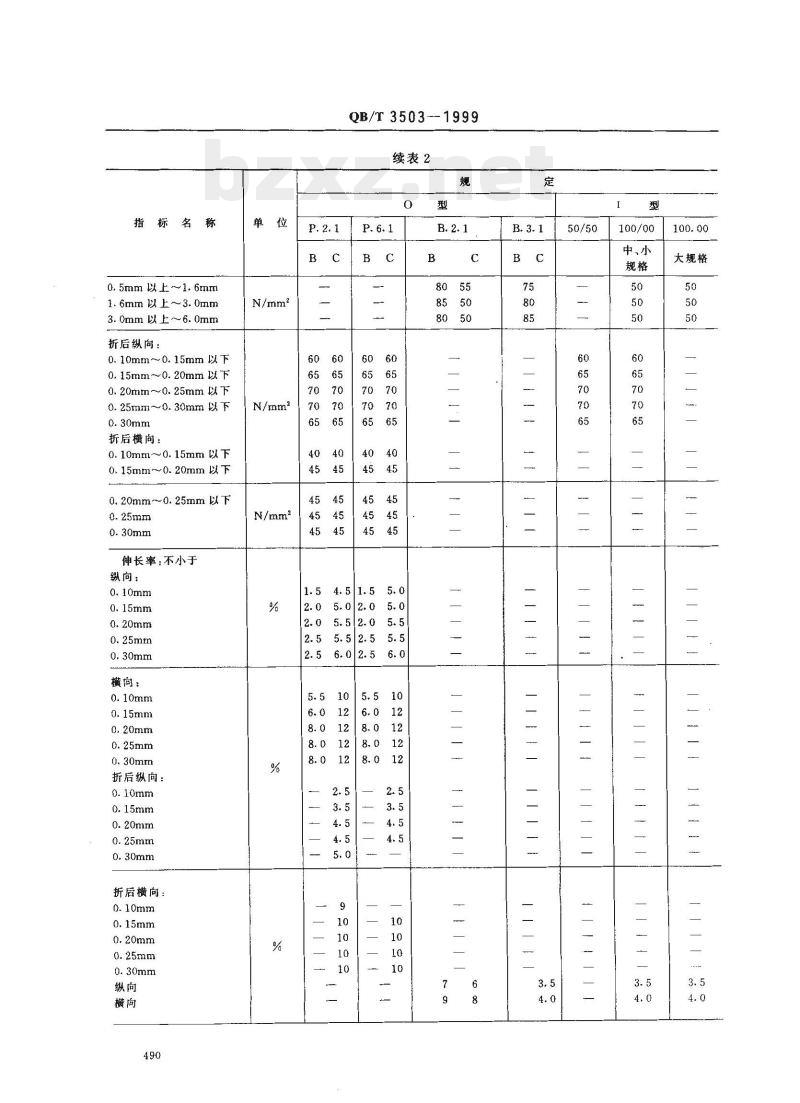

指标名称
0. 5mm 以上~1. 6mm
1.6mm 以上～3.0mm
3. 0mm 以上~6. 0mm
折后纵向：
0.10mm~0.15mm以下
0.15mm~~0.20mm 以下
0.20mm~~0. 25mm 以下
0. 25mm~0. 30mm 以下
折后横向：
0.10mm~0.15mm 以下
0. 15mm~0. 20mm 以下
0. 20mm~~0. 25mm 以下
伸长率;不小于
纵向：
横向：
折后纵向：
折后横向：
QB/T3503--1999
续表2
2.56.02.5
100/00
中、小
大规格
指标名称
收缩率
不大于
纵向（≥1.0mm纸板）
吸油率
不小于
1. 0mm~~1. 6mm
1. 6mm 以上~3. 0mm
3.0mm 以上~8. 0mm
水抽提液 pH 值
不大于
，不大于
水抽提液电导率
1.6mm及以下
1.6mm以上～3.0mm
3. 0mm以上～~7.0mm
7. 0mm 以上～8.0mm
电气强度
空气中：
不小于
0.4mm 以上～1.6mm
1. 6mm 以上~3. 0mm
3. 0mm 以上~~6. 0mm
6. 0mm 以上-~8. 0mm
折后：
油中：
0. 5mm-~1. Omm
QB/T3503—1999
续表2
TTi KAoNni KAca-
100/00
中、小
大规格
指标名称
1.5mm～2.0mm
1.6~3.0mm
3.0~6.0mm
6.0~8.0mm
交货水分
0. 1mm~~0. 5mm
0.5mm以上～1.5mm
1.5mm以上～3.0mm
QB/T 3503
续表2
3.2电绝缘纸板应经过压光。厚度应均勾一致，切边整齐、洁净，定
100/00
中、小
6～10
大规格
3.3纸板应平整，不许有翘曲、鼓包、压痕、压折子、表面裂纹、肉眼可见的孔眼、粗大纤维束以及导电杂质。
3.4纸板在冲压切断时不应分层。3.5纸板出现3.3条指出的纸病，但使用面积能保证在90%以上者可列为二等品。每批二等品的数量不得超过批量的15%。其他技术指标不应有二等品。4试验方法
4.1厚度、紧度、偏斜度的测定
按GB/T451《纸与纸板尺寸、偏斜度、定量、厚度及紧度的测定方法》规定进行测定。4.2抗张强度、伸长率的测定
4.2.1按GB/T453《纸与纸板抗张强度和伸长率的测定法》规定进行测定。4.2.2往复折叠后抗张强度的测定将裁切后的纸样，用手在样品长向的中部与样品的长边成直角地把它弯折（如图1a），然后把它送入如图2所示的折叠器辊简中，其长边贴着导轨，接着用手把折过的样品如图1b所示弯折，然后再通过折叠器的辊筒辊压一次。弯折处受力为150N，打开样品后按4.2.1条测定。492
QB/T3503--1999
折叠示意图
图2折叠装置
尺寸:mm
4.3收缩率的测定
取50mm×300mm的试样六个（纵、横向各三个），在温度（20士2)℃、相对湿度63%～67%条件下预处理不少于16h。测量每一个试样的长度和厚度，长度量准至0.2mm，在测量点作好标记，测量点应离边缘至少20mm。将每张试样夹在与纸样大小相同的毛布或平整的厚纸板之间，然后将夹好的纸板用铁丝捆紧，放人(105士2)C的鼓风干燥箱内烘干至恒重，打开试样，测定标记处的长度和厚度。分别计算干燥处理前后纵、横向长度及厚度的收缩性，以尺寸变化的百分率表示。取各向测定的平均值，修约至0.1%。
收缩率(%)=
试样烘干前标记间距离或各点厚度，mm；式中：a--
b-—试样烘干后标记间距离或各点厚度，mm。<100
（1）
4.4吸油率的测定
切取75mm×75mm试样三个，悬挂于（105±2)℃，压力约100Pa的真空干燥箱内处理24h。然后慢慢解除真空，让试样在干燥器内冷却。测定每个试样的重量，精确到1mg。测好重量后，再将试样放到真493
rikAoNiKAca
QB/T3503--1999
空干燥箱内，在（90士2）C及100Pa真空下保持1h。然后把预热到90C的变压器油以尽可能缓慢速率加人，确保所维持的压力不大于250Pa。变压器油特性应符合表3规定。表3
运动粘度,m2/s(cst)
闪点(闭口杯)，C
倾点，C
20℃时
-30℃时
≤25X10-6(25)
≤1800×10-(1800)
当试样完全浸没后，解除真空，关闭加热器，试样浸在油内6h后，从油中取出，用吸水纸吸干试样上多余的油，将试样称重，确定吸油量，结果以原始重量为基础的吸油量的百分率表示。共测定三个试样，取平均值，修约至0.1%。
式中：W.-吸油前试样重,g；
吸油后试样重，g。
4.5电气强度的测定
WzWl×100
吸油量（%)=
按GB/T1408《固体电工绝缘材料工频击穿电压、击穿强度和耐电压试验方法》的规定进行，采用连续均勾升压法，并作如下补充。4.5.1电极尺寸：上电极直径为25mm，高为25mm，圆角半径R为3mm，下电极直径为75mm，电极为自重。
4.5.2在空气中试验用试样预处理条件：试样尺寸为300mm×300mm，在（105士2)℃的烘箱中烘干至恒重，移人干燥器内冷却至室温，从干燥器内取出试样后于3min之内进行测试。4.5.3在油中试验用试样预处理条件：试样尺寸为300mm×300mm，悬挂在（105土2）C及压力小于100Pa的真空干燥箱内烘干24h。将预热到90C的变压器油加人，使试样完全浸人油中，解除真空，让试样在温度为（90土2)℃和大气压力下浸在油内不少于24h。在试样完全浸没于油中的情况下，冷却到（20土5)℃，并把电极放在适当位置上。浸油和试验之间，试样绝不能暴露于空气。4.5.4在测定弯折后的电气强度时，试样沿纵向弯折180°一次，然后在弯折处压一次，将其展平，放人（105土2)℃的烘箱中烘干至恒重，在弯折痕上测试电气强度。4.5.5厚度为0.1～0.4mm的纸板测定在空气中的电气强度。厚度为0.5~3.0mm的纸板测定在油中的电气强度。取三个试样进行测定，取平均值，结果修约至1kV/mm。4.6水抽提液电导率的测定
按GB/T7976《绝缘纸和纸板水抽提液电导率的测定法》规定进行测定。4.7水抽提液pH值的测定
按GB/T1545《纸浆、纸与纸板水抽提液酸度与碱度的测定法》之“一、pH值测定方法”规定进行测定。
4.8灰分的测定
按GB/T463《纸与纸板灰分的测定法》规定进行测定，并作如下修改、补充：称取5g风干试样，
b．高温炉的温度为（575士25）℃；两次测定值间误差不超过1mg。
4.9交货水分的测定
按GB/T462《纸与纸板水分的测定法》规定进行测定。494
5检验规则
QB/T3503—1999
5.1生产厂应保证所生产的电绝缘纸板符合本标准规定，每件（简）纸应附一份质量检验合格证，并注明质量批号。
5.2用户有权检查该批产品是否符合本标准要求，在检查时应先检查外部包装情况，验明批号、产品等级，然后从中采取试样进行检查。5.3电绝缘纸板交收试验批的单位产品为“件”或“筒”。5.4交收试验抽样检查按GB/T2828《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》规定进行，采用一次正常抽样检查方案。5.5从样本单位中试样的采取及处理按GB/T450《纸与纸板平均试样的采取及检验前试样的处理方法》中：“（2)每个包装单位中平均试样的采取”以及“二、试验前试样的空气调理”的规定进行。5.6交数试验项目的分组、顺序、检查水平及合格质量水平（AQL)按表4规定。表4交收试验项目的分组及合格质量水平缺陷类型
重缺陷
轻缺陷
6标志、包装、运输、贮存
抗张强度
收缔率
电气强度
伸长率
指标名称
吸油率
水抽提液电导率
水抽提液 pH值
交货水分
检查水平
合格质量水平（AQL）
6.1电绝缘纸板的标志和包装按QB/T59《纸张的包装和标志》的规定进行，并作如下补充。6.1.1大规格纸板采取每2000kg作-件。盒包装内衬塑料布。6.1.2卷筒纸板每件重量为250～350kg。每卷接头不超过三个。6.1.3不同牌号、厚度、尺寸、等级的纸板应分别包装。6.2纸板应妥善保管，防止受风、雨、雪和地面湿气的影响。6.3运输时应用有而洁净的运输工具，纸板不许由高处往下扔。附加说明：
本标准由轻工业部造纸工业局提出。本标准由轻工业部造纸工业科学研究所归口。本标准由辽阳工业纸板厂负责起草。自本标准实施之日起，原轻工部部标雅QB342—1973《电绝缘纸板》作废。495
HiKAoNiKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
电绝缘纸板
Insulating pressboard
主题内容与适用范围
QB/T3503-1999
代替ZBY31003-1987
本标准规定了电绝缘纸板的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存的要求。
本标准适用于供电机、电器、仪表、开关、变压器等绝缘及其构件用的电工纸板。2产品分类
2.1电绝缘纸板根据性能不同分两种型号，即0型、1型。2.1.1 O 型分P,B两类。P为薄型,B为厚型。2.1.1.1第二位数表示用途及制造工艺。数2为高化学纯的压纸板。数3为具有高纯度和高机械强度的硬而坚固的压纸板，两者均用于变压器上。数6表示用于电机及其他电器设备。2.1.1.2第三位数表示采用原料成分。数1为硫酸盐木浆。2.1.21型因原料配比和使用要求不同，又分为50/50（木/棉）、100/00（木/棉）两种牌号。2.1.2.150/50(木/棉）具有良好的耐弯曲性、耐热性。2.1.2.2100/00（木/棉）薄型的纸板具有较高的机械强度和绝缘性能。厚型的纸板具有紧度大、机械强度好、压缩系数小、电气强度高的特点。2.2电绝缘纸板分平板和卷简两种：厚度大于0.5mm的为平板纸板。厚度0.5mm及小于0.5mm的为平板或卷筒纸板。2.3纸板尺寸
2.3.1平板纸板尺寸及允许偏差、偏斜度应符合表1要求。表1
大规格
中规格
小规格
注：基本尺寸为纵向×横向。
国家轻工业局1999-04-21批准
基本尺寸
4200×1980
3250×1400
1050×1980
1080×1400
2000×1000
3000×1000
1000X1000
920×1320
880X1040
880×1030
800×1050
充许偏差
单位：mm
偏斜度
1999-03-01实施
QB/T 3503-1999
2.3.2卷筒纸板尺寸：卷简宽度1000mm、1200mm，偏差不超过+10mm。2.3.3按合同规定，可生产其他尺寸的平板纸板或卷简纸板。3技术要求
3.1电绝缘纸板的技术指标应符合表2规定。指标名称
厚度允许误差
0. 1mm~0. 5mm
0.5mm以上~o.7mm
0. 7mm 以上～1. 6mm免费标准bzxz.net
0.5mm以上~~1.6mm
1.6mm以上~3.0mm
3.0mm 以上～6.0mm
抗张强度不小于
纵向：
0. 5mm以上~1.6mm
1. 6mm 以上~3. 0mm
3. 0mm 以上~~6.0mm
6. 0mm 以上~~8. 0mm
横向：
HiiKANiKAca-
100/00
中、小
100/00
大规格
指标名称
0. 5mm 以上~1. 6mm
1.6mm 以上～3.0mm
3. 0mm 以上~6. 0mm
折后纵向：
0.10mm~0.15mm以下
0.15mm~~0.20mm 以下
0.20mm~~0. 25mm 以下
0. 25mm~0. 30mm 以下
折后横向：
0.10mm~0.15mm 以下
0. 15mm~0. 20mm 以下
0. 20mm~~0. 25mm 以下
伸长率;不小于
纵向：
横向：
折后纵向：
折后横向：
QB/T3503--1999
续表2
2.56.02.5
100/00
中、小
大规格
指标名称
收缩率
不大于
纵向（≥1.0mm纸板）
吸油率
不小于
1. 0mm~~1. 6mm
1. 6mm 以上~3. 0mm
3.0mm 以上~8. 0mm
水抽提液 pH 值
不大于
，不大于
水抽提液电导率
1.6mm及以下
1.6mm以上～3.0mm
3. 0mm以上～~7.0mm
7. 0mm 以上～8.0mm
电气强度
空气中：
不小于
0.4mm 以上～1.6mm
1. 6mm 以上~3. 0mm
3. 0mm 以上~~6. 0mm
6. 0mm 以上-~8. 0mm
折后：
油中：
0. 5mm-~1. Omm
QB/T3503—1999
续表2
TTi KAoNni KAca-
100/00
中、小
大规格
指标名称
1.5mm～2.0mm
1.6~3.0mm
3.0~6.0mm
6.0~8.0mm
交货水分
0. 1mm~~0. 5mm
0.5mm以上～1.5mm
1.5mm以上～3.0mm
QB/T 3503
续表2
3.2电绝缘纸板应经过压光。厚度应均勾一致，切边整齐、洁净，定
100/00
中、小
6～10
大规格
3.3纸板应平整，不许有翘曲、鼓包、压痕、压折子、表面裂纹、肉眼可见的孔眼、粗大纤维束以及导电杂质。
3.4纸板在冲压切断时不应分层。3.5纸板出现3.3条指出的纸病，但使用面积能保证在90%以上者可列为二等品。每批二等品的数量不得超过批量的15%。其他技术指标不应有二等品。4试验方法
4.1厚度、紧度、偏斜度的测定
按GB/T451《纸与纸板尺寸、偏斜度、定量、厚度及紧度的测定方法》规定进行测定。4.2抗张强度、伸长率的测定
4.2.1按GB/T453《纸与纸板抗张强度和伸长率的测定法》规定进行测定。4.2.2往复折叠后抗张强度的测定将裁切后的纸样，用手在样品长向的中部与样品的长边成直角地把它弯折（如图1a），然后把它送入如图2所示的折叠器辊简中，其长边贴着导轨，接着用手把折过的样品如图1b所示弯折，然后再通过折叠器的辊筒辊压一次。弯折处受力为150N，打开样品后按4.2.1条测定。492
QB/T3503--1999
折叠示意图
图2折叠装置
尺寸:mm
4.3收缩率的测定
取50mm×300mm的试样六个（纵、横向各三个），在温度（20士2)℃、相对湿度63%～67%条件下预处理不少于16h。测量每一个试样的长度和厚度，长度量准至0.2mm，在测量点作好标记，测量点应离边缘至少20mm。将每张试样夹在与纸样大小相同的毛布或平整的厚纸板之间，然后将夹好的纸板用铁丝捆紧，放人(105士2)C的鼓风干燥箱内烘干至恒重，打开试样，测定标记处的长度和厚度。分别计算干燥处理前后纵、横向长度及厚度的收缩性，以尺寸变化的百分率表示。取各向测定的平均值，修约至0.1%。
收缩率(%)=
试样烘干前标记间距离或各点厚度，mm；式中：a--
b-—试样烘干后标记间距离或各点厚度，mm。<100
（1）
4.4吸油率的测定
切取75mm×75mm试样三个，悬挂于（105±2)℃，压力约100Pa的真空干燥箱内处理24h。然后慢慢解除真空，让试样在干燥器内冷却。测定每个试样的重量，精确到1mg。测好重量后，再将试样放到真493
rikAoNiKAca
QB/T3503--1999
空干燥箱内，在（90士2）C及100Pa真空下保持1h。然后把预热到90C的变压器油以尽可能缓慢速率加人，确保所维持的压力不大于250Pa。变压器油特性应符合表3规定。表3
运动粘度,m2/s(cst)
闪点(闭口杯)，C
倾点，C
20℃时
-30℃时
≤25X10-6(25)
≤1800×10-(1800)
当试样完全浸没后，解除真空，关闭加热器，试样浸在油内6h后，从油中取出，用吸水纸吸干试样上多余的油，将试样称重，确定吸油量，结果以原始重量为基础的吸油量的百分率表示。共测定三个试样，取平均值，修约至0.1%。
式中：W.-吸油前试样重,g；
吸油后试样重，g。
4.5电气强度的测定
WzWl×100
吸油量（%)=
按GB/T1408《固体电工绝缘材料工频击穿电压、击穿强度和耐电压试验方法》的规定进行，采用连续均勾升压法，并作如下补充。4.5.1电极尺寸：上电极直径为25mm，高为25mm，圆角半径R为3mm，下电极直径为75mm，电极为自重。
4.5.2在空气中试验用试样预处理条件：试样尺寸为300mm×300mm，在（105士2)℃的烘箱中烘干至恒重，移人干燥器内冷却至室温，从干燥器内取出试样后于3min之内进行测试。4.5.3在油中试验用试样预处理条件：试样尺寸为300mm×300mm，悬挂在（105土2）C及压力小于100Pa的真空干燥箱内烘干24h。将预热到90C的变压器油加人，使试样完全浸人油中，解除真空，让试样在温度为（90土2)℃和大气压力下浸在油内不少于24h。在试样完全浸没于油中的情况下，冷却到（20土5)℃，并把电极放在适当位置上。浸油和试验之间，试样绝不能暴露于空气。4.5.4在测定弯折后的电气强度时，试样沿纵向弯折180°一次，然后在弯折处压一次，将其展平，放人（105土2)℃的烘箱中烘干至恒重，在弯折痕上测试电气强度。4.5.5厚度为0.1～0.4mm的纸板测定在空气中的电气强度。厚度为0.5~3.0mm的纸板测定在油中的电气强度。取三个试样进行测定，取平均值，结果修约至1kV/mm。4.6水抽提液电导率的测定
按GB/T7976《绝缘纸和纸板水抽提液电导率的测定法》规定进行测定。4.7水抽提液pH值的测定
按GB/T1545《纸浆、纸与纸板水抽提液酸度与碱度的测定法》之“一、pH值测定方法”规定进行测定。
4.8灰分的测定
按GB/T463《纸与纸板灰分的测定法》规定进行测定，并作如下修改、补充：称取5g风干试样，
b．高温炉的温度为（575士25）℃；两次测定值间误差不超过1mg。
4.9交货水分的测定
按GB/T462《纸与纸板水分的测定法》规定进行测定。494
5检验规则
QB/T3503—1999
5.1生产厂应保证所生产的电绝缘纸板符合本标准规定，每件（简）纸应附一份质量检验合格证，并注明质量批号。
5.2用户有权检查该批产品是否符合本标准要求，在检查时应先检查外部包装情况，验明批号、产品等级，然后从中采取试样进行检查。5.3电绝缘纸板交收试验批的单位产品为“件”或“筒”。5.4交收试验抽样检查按GB/T2828《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》规定进行，采用一次正常抽样检查方案。5.5从样本单位中试样的采取及处理按GB/T450《纸与纸板平均试样的采取及检验前试样的处理方法》中：“（2)每个包装单位中平均试样的采取”以及“二、试验前试样的空气调理”的规定进行。5.6交数试验项目的分组、顺序、检查水平及合格质量水平（AQL)按表4规定。表4交收试验项目的分组及合格质量水平缺陷类型
重缺陷
轻缺陷
6标志、包装、运输、贮存
抗张强度
收缔率
电气强度
伸长率
指标名称
吸油率
水抽提液电导率
水抽提液 pH值
交货水分
检查水平
合格质量水平（AQL）
6.1电绝缘纸板的标志和包装按QB/T59《纸张的包装和标志》的规定进行，并作如下补充。6.1.1大规格纸板采取每2000kg作-件。盒包装内衬塑料布。6.1.2卷筒纸板每件重量为250～350kg。每卷接头不超过三个。6.1.3不同牌号、厚度、尺寸、等级的纸板应分别包装。6.2纸板应妥善保管，防止受风、雨、雪和地面湿气的影响。6.3运输时应用有而洁净的运输工具，纸板不许由高处往下扔。附加说明：
本标准由轻工业部造纸工业局提出。本标准由轻工业部造纸工业科学研究所归口。本标准由辽阳工业纸板厂负责起草。自本标准实施之日起，原轻工部部标雅QB342—1973《电绝缘纸板》作废。495
HiKAoNiKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
