本标准规定了全封闭型电动机-压缩机用无功耗电子式启动器的术语和定义、型号命名和基本参数、技术要求、试验方法、验收规则和标志、包装、运输、贮存。 本标准适用于安装在家用和类似用途的全封闭型电动机-压缩机外壳表面的启动器。 本标准不适用于功耗≥0.05W电子式启动器。

ICS97.040.30
分类号Y61
备案号：34993-2012
中华人民共和国轻工行业标准
QB/T4271-2011
全封闭型电动机-压缩机用
无功耗电子式启动器
Zero power electronic starter for hermetic motor-compressor2011-12-20 发布
中华人民共和国工业和信息化部2012-07-01实施

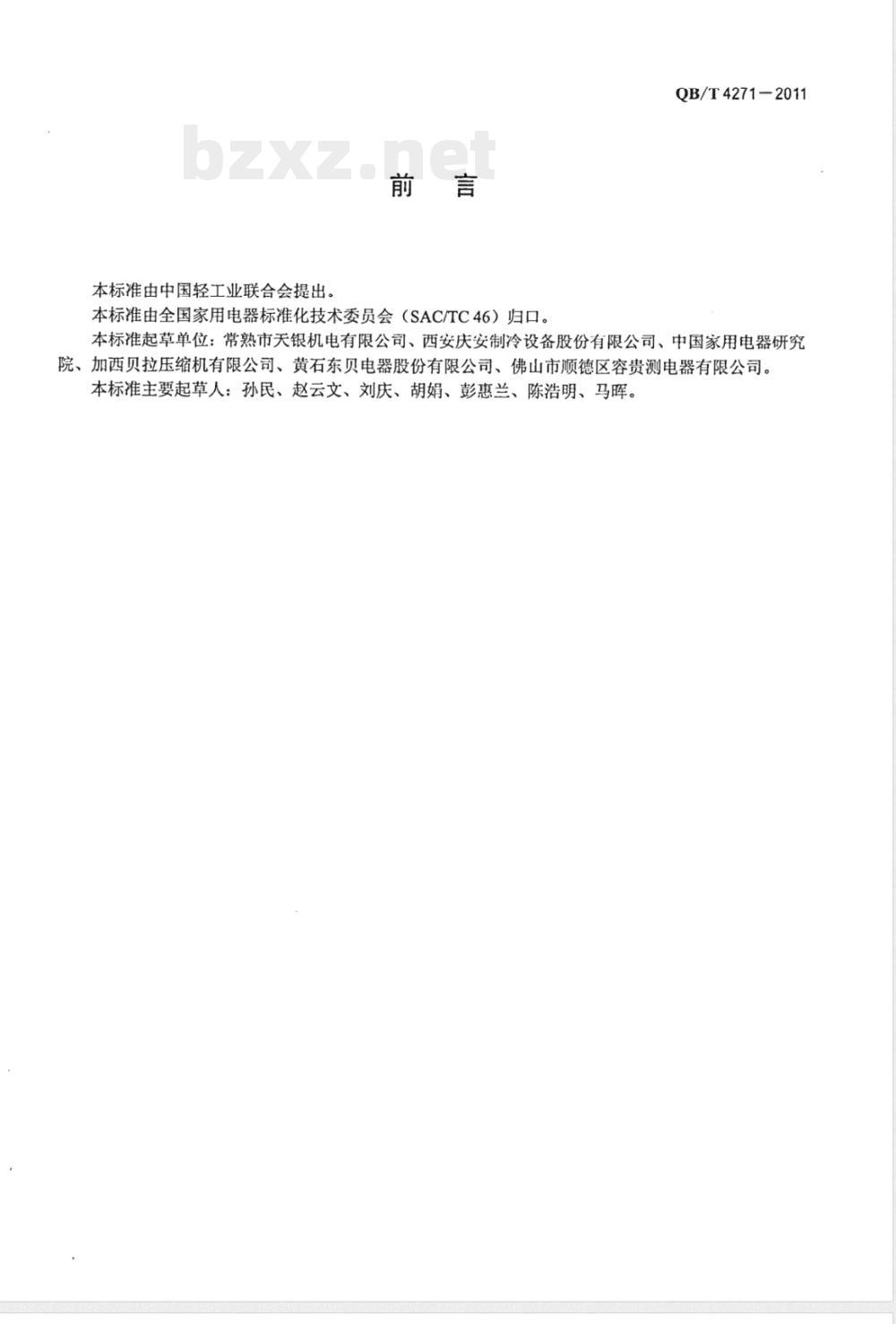

本标准由中国轻工业联合会提出。前言
本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。QB/T4271—2011
本标准起草单位：常熟市天银机电有限公司、西安庆安制冷设备股份有限公司、中国家用电器研究院、加西贝拉压缩机有限公司、黄石东贝电器股份有限公司、佛山市顺德区容贵测电器有限公司。本标准主要起草人：孙民、赵云文、刘庆、胡娟、彭惠兰、陈浩明、马晖。1范围
QB/T4271-2011
全封闭型电动机一压缩机用无功耗电子式启动器本标准规定了全封闭型电动机-压缩机用无功耗电子式启动器（以下简称“启动器”）的术语和定义、型号命名和基本参数、要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于安装在家用和类似用途的全封闭型电动机-压缩机外壳表面的启动器。本标准不适用于消耗功率不小于0.05W的电子式启动器。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T2423.22电工电子产品环境试验第2部分：试验方法试验N：温度变化GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划9周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T2829
GB14536.1一2008家用和类似用途电自动控制器第1部分：通用要求GB14536.11一2008家用和类似用途电自动控制器电动机用启动继电器的特殊要求GB/T22683家用和类似用途控制器产品型号编制方法家用和类似用途控制器的包装和标志GB/T22685
3术语和定义
下列术语和定义适用于本文件。3.1
无功耗zeropowerconsumption
启动器在启动完成后，消耗功率应小于0.05W。3.2
动作时间operatingtime
在(25土2)℃时，启动器自电路接通时起，到压缩机副绕组启动回路被关断的时问。3.3
恢复时间recoverytime
在(25土2)℃时，启动器自最大电压下的稳定状态断电时起，到启动器能再次启动所需的时问。3.4
最大工作电流maximumworkingcurrent启动器在使用温度范围内，允许通过电流的最大值。3.5
消耗功率powerconsumption
启动器在(25土2)℃时，施加最大电压时稳定工作状态下消耗的功率。1
QB/T4271-2011
主相最小启动电流minimumstartingcurrentofmaincoil压缩机在最小工作电压下启动的主绕组电流。3.7
触发电流 trig current of starter启动器触发启动回路导通的最小电流。3.8
最大电压maximumvoltage
启动器正常运行所能承受工作电压的最大值。3.9
最大运行电流maximumrunningcurrent压缩机在不同工况下运行电流的最大值。3.10
短时过电压shorttimeresistingvoltage启动器短时能承受的超过最大电压的电压值。4型号命名和基本参数
4.1型号命名
型号命名方法按GB/T22683编制方法或自行制定。4.2基本参数
启动器的基本参数按表1。
表1启动器基本参数
额定电压/V
额定频率/Hz
最大电压/V
最大工作电流/A
动作时间/s
消耗功率/W
恢复时间/s
触发电流/A
基本参数
100~240
180/300
0.2～3.0
0.8~4.0(间隔为0.1)
注：额定电压≤150V的启动器对应的最大电压参数为180V，额定电压>150V的启动器对应的最大电压参数为300V。5要求
5.1产品技术规格书
启动器制造商因根据需求向启动器用户提供产品技术规格书，产品技术规格书应包括产品型号、额定电压、额定频率、最大电压、最大工作电流、触发电流、动作时间、恢复时间、消耗功率以及适用的压缩机的最大运行电流和主相最小启动电流等技术参数。2
5.2外形、结构及安装
QB/T4271-2011
启动器的安装尺寸、外形、结构应与生产厂的生产图纸相一致，端子和端头、结构要求均应满足GB14536.11-2008的规定。
5.3外观
启动器外观应光洁、无毛刺、无划痕、无裂纹变形，端子无松动、锈蚀，标识清晰。5.4插拔力
如启动器与接线柱为两孔插接，其第一次插入力应小于.100N，第六次拔出力应大于25N；如启动器与接线柱为三孔插接，其第一次插入力应小于150N，第六次拔出力应大于37.5N。5.5电气性能
5.5.1启动器动作时间应符合表1的规定。5.5.2启动器的消耗功率应符合表1的规定。5.5.3启动器恢复时间应符合表1的规定。5.5.4启动器触发电流应符合表1的规定，其允许偏差土30%。5.6安全性能
启动器的安全性能应符合GB14536:11-2008的规定。5.7环境适应性
启动器进行环境适应性试验后应符合下列要求：a）塑料外壳无裂纹和明显变形；b）端子无松动；
c）动作时间、消耗功率、恢复时间、触发电流应符合5.5的要求。5.8短时过电压
启动器在试验过程中不应出现击穿和闪络现象，试验后，消耗功率应符合5.5.2的要求。5.9电寿命
启动器在试验期间不允许出现起火、变形等现象。试验完成后，动作时间、消耗功率、恢复时间、触发电流应符合5.5的要求。
6试验方法
6.1试验环境条件
如无特殊说明，进行试验时应符合以下环境条件：a）环境温度（25土5）℃；
b）相对湿度45%85%
c）大气压力86kPa～106kPa。
6.2试验用仪器和量具
a）电工测量仪表的准确度应不低于0.5级（兆欧表除外）；出厂检验时，准确度不低于1.0级；b）热工仪表的准确度不低于0.5级或使用0.2℃分辨率温度显示器；出厂检验时准确度不低于1.0级或使用1℃的分辨率温度显示器。6.3外形、结构及安装
用游标卡尺或千分尺对外形、结构和安装尺寸进行测量；用测力计进行端子和端头强度的推力、拉力试验。
6.4外观
通过目测和手动检查。
6.5插拔力
在插拔力测试仪上安装启动器用标准插销（见图1），以100mm/min～300mm/min的速度插入和拔3
QB/T 4271-2011
出，测量第一次插入力和第六次拔出力。6.6电气性能
6.6.1动作时间
在（25土2）℃环境中测量启动器，按图2接入用户规定的负载，施加额定电压，闭合开关S1，通过示波器读取动作时间。
6.6.2消耗功率
动作时间检测完成后，读取功率计的数值。8000
0.25±0.08
8009911
7.3±0.08
材料：T10
硬度：60-62HRC
启动器用标准插销
说明：
一电压表；
W1、W2
电流表；
功率计：
示波器；
MD负载：
一开关；
QZ—启动器；
取样电阻：
S副绕组连接端；
M主绕组连接端：
交流输入电源。
6.6.3恢复时间
图2电气性能接线图
QB/T4271-2011
启动器动作后，当安培表电流下降为压缩机正常工作电流时，断电开始计时，到能够进行第二次启动所需的时间。
6.6.4触发电流
将启动器在(25土2)℃环境中放置不少于2h，然后进行如下试验：按图2接线测量启动器，调节调压器，将电压从0V逐渐升高，在升压过程中观察示波器，当出现触发波形时，停止升压并读取电流值。6.7安全性能
启动器的安全性能检测按GB14536.11一2008的规定进行。6.8环境适应性
分别在不同的试样上进行下列试验。6.8.1耐高温
按GB/T2423.2规定方法进行试验，将试样放入125℃恒温箱保温1000h取出，再放入（25土2）℃的环境中不少于4h。
6.8.2振动
按照GB/T2423.10规定方法进行试验，将启动器固定在振动试验台上，以振幅为2mm、频率为25Hz～30Hz，在三个相互垂直的方向各振动1h。6.8.3跌落
将试样单个装在4mm厚的瓦楞纸盒内，分别沿三个互相垂直的方向，从600mm的高度自由跌落到水平水泥地面各一次。
6.8.4温度变化
按照GB/T2423.22规定方法进行试验，将启动器置于-20℃的低温箱中15min后在室温放置5min，再置入100℃高温箱中放置5min为一个周期。经十个周期的冷热冲击后在室温放置不少于4h。6.8.5高温连续通电
启动器在（100土5）℃恒温环境中施加最大电压，连续通电1000h，断电后在室温放置不少于4h。6.9短时过电压
按图3接线，在启动器（QZ）的S端和N端之间施加1.5倍的最大电压，保持3min，断电后在25℃的环境下放置不少于4h。
QB/T4271-2011
说明：
电压表：
电流表；：
交流输入电源；
启动器；
启动器的一端；
启动器的另一端。
6.10电寿命
图3短时过电压电路
将启动器接入负载回路，对启动器施加最大电压和最大工作电流，通电5s，断电100s为1个周期。通断20万个周期后，在（25土2）℃环境中放置不少于4h。检验规则
启动器检验分出厂检验和型式检验。7.1出厂检验
7.1.1产品经出厂检验合格后方能出厂，出厂时应附有产品质量合格标志，出厂检验的项目见表2，抽样方案按GB/T2828.1一般水平，正常检验一次抽样方案，如有特殊要求亦可由生产厂和订货方协议确定。
出厂检验项目中，表2（序号8、9）为安全项目，出现任一项不合格即判该批不合格。表２出厂检验
外形、结构和安装
外观要求
插拔力
动作时间
消耗功率
恢复时间
触发电流
电气强度
绝缘电阻
7.2型式检验
在下列情况时，应进行型式试验。a）新产品试制定型时；
b）材料、结构、工艺有较大改变，可能影响产品性能时；c）正常生产每年进行一次（高温试验除外)；d）国家质量监督机构提出进行型式检验时。试验方法
7.2.2型式检验的试样应从检验合格的批量产品中随机抽取，型式检验项目按本标准全部项目，安全6
项目中有一项不合格即判该批不合格。QB/T4271-2011
7.2.3型式检验的性能项目、分组顺序见表3，按GB/T2829判别水平I的一次抽样方案，不合格质量水平RQL=30（样本大小：优选n=3），判别组数：Ae=0，Re=1。表3型式检验
外形、结构和安装
插拔力
动作时间
消耗功率
恢复时间
触发电流
环境适应性
短时过电压
电寿命
注：环境适应性每项检验试样各3只。要求
试验方法
试样数
型式检验的安全项目、分组顺序、试样数及评定，按GB14536.11一2008中的规定执行，但与7.2.4
表3中相同的项目不重复做试验。8标志、包装、运输、购存
8.1标志
8.1.1标志的耐摩擦应符合GB14536.1一2008附录A的要求8.1.2启动器应在合适的位置上清晰标出下列内容：a）厂名或商标；
b）产品型号：
c）引出脚代号按图纸要求进行标志。8.2包装、运输、贮存
启动器的包装、运输、贮存应符合GB/T22685的要求。QB/T 4271-2011
