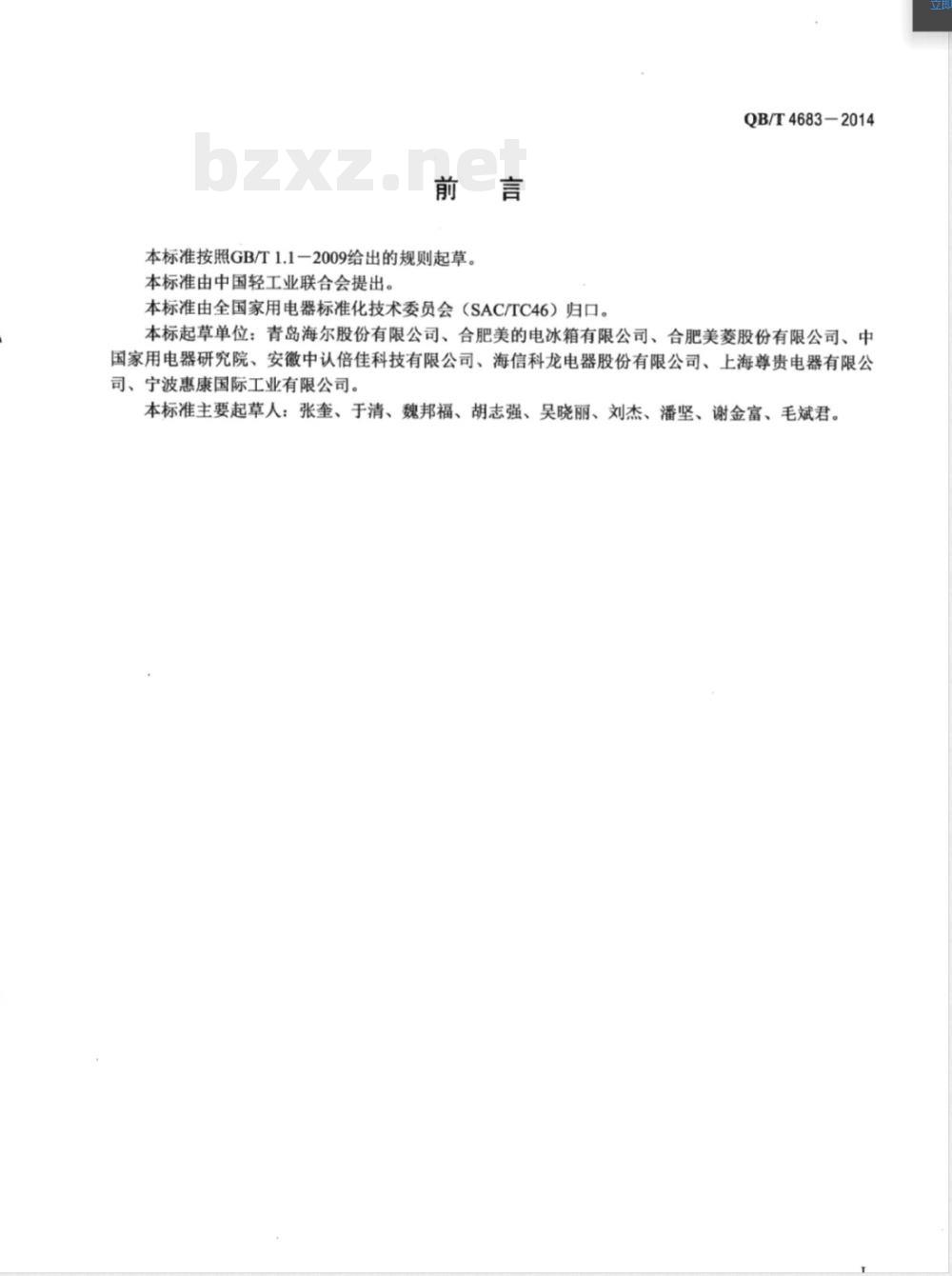

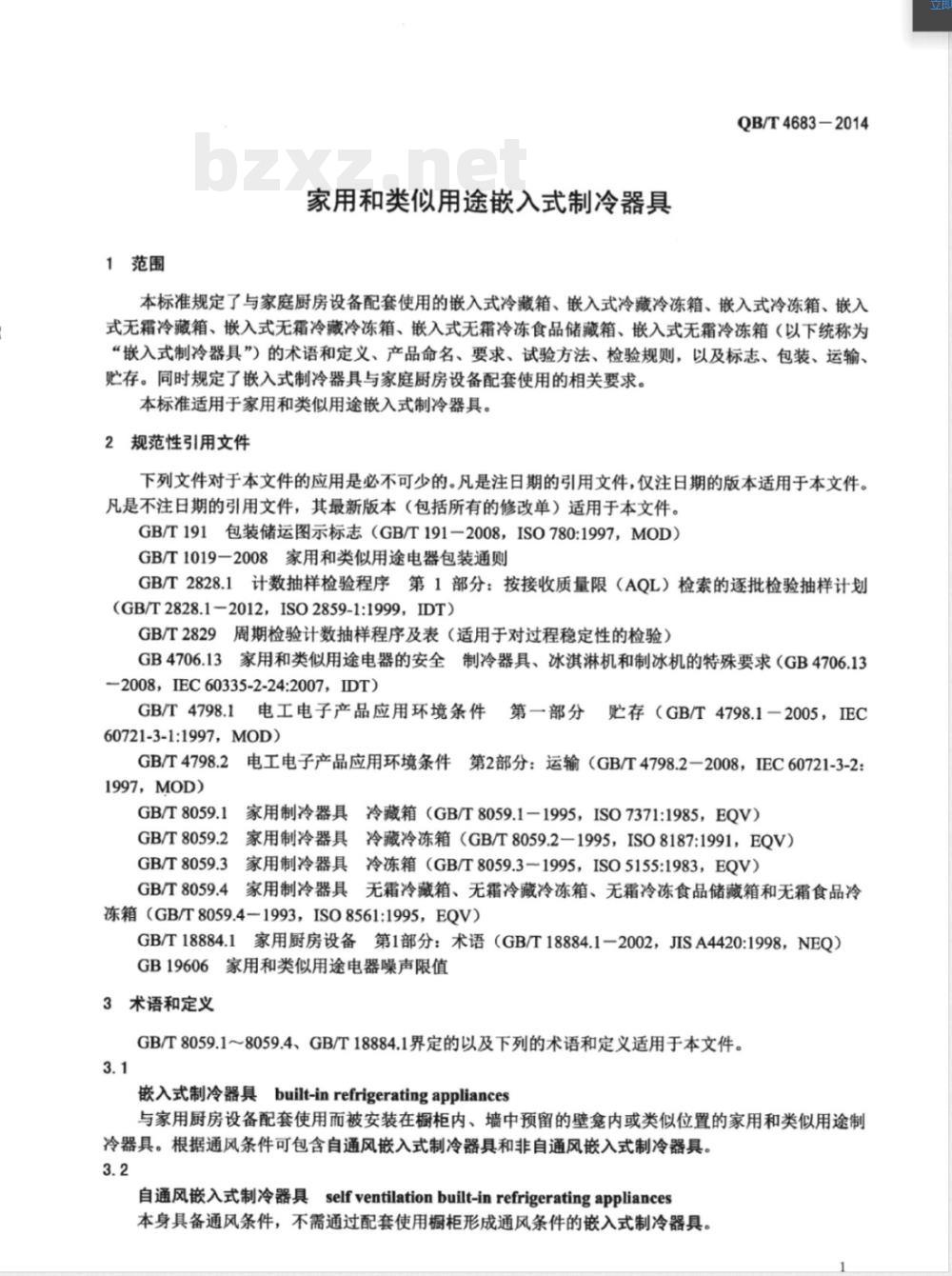

ICS97.040.30 分类号：Y61 备案号：46724-2014 中华人民共和国轻工行业标准 QB/T4683-2014 家用和类似用途嵌入式制冷器具 Household and similar built-in refrigerating appliances 2014-07-09发布 中华人民共和国工业和信息化部 2014-11-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。 本标准起草单位：青岛海尔股份有限公司、合肥美的电冰箱有限公司、合肥美菱股份有限公司、中国家用电器研究院、安徽中认倍佳科技有限公司、海信科龙电器股份有限公司、上海尊贵电器有限公司、宁波惠康国际工业有限公司。 本标准主要起草人：张奎、于清、魏邦福、胡志强、吴晓丽、刘杰、潘坚、谢金富、毛斌君。 1 范围 本标准规定了与家庭厨房设备配套使用的嵌入式冷藏箱、嵌入式冷藏冷冻箱、嵌入式冷冻箱、嵌入式无霜冷藏箱、嵌入式无霜冷藏冷冻箱、嵌入式无霜冷冻食品储藏箱、嵌入式无霜冷冻箱（以下统称为“嵌入式制冷器具”）的术语和定义、产品命名、要求、试验方法、检验规则，以及标志、包装、运输、贮存。同时规定了嵌入式制冷器具与家庭厨房设备配套使用的相关要求。本标准适用于家用和类似用途嵌入式制冷器具。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装 储运图示标志 GB/T 1019—2008 家用和类似用途电器包装通则 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表 GB 4706.13 家用和类似用途电器的安全 第13部分：制冷器具、冰淇淋机和制冰机的特殊要求 GB/T 4798.1 电工电子产品应用环境条件 第1部分：贮存 GB/T 4798.2 电工电子产品应用环境条件 第2部分：运输 GB/T 8059.1 家用制冷器具冷藏箱 GB/T 8059.2 家用制冷器具冷藏冷冻箱 GB/T 8059.3 家用制冷器具冷冻箱 GB/T 8059.4 家用制冷器具无霜冷藏箱、无霜冷藏冷冻箱、无霜冷冻食品储藏箱和无霜食品冷冻箱 GB/T 18884.1 家用厨房设备 第1部分：术语 GB 19606 家用和类似用途电器噪声限值 3 术语和定义 GB/T 8059.1～8059.4、GB/T 18884.1界定的以及下列的术语和定义适用于本文件。 3.1 嵌入式制冷器具 (built-in refrigerating appliances)：与家用厨房设备配套使用而被安装在橱柜内、墙中预留的壁龛内或类似位置的家用和类似用途制冷器具。根据通风条件可包含自通风嵌入式制冷器具和非自通风嵌入式制冷器具。 3.2 自通风嵌入式制冷器具 (self-ventilating built-in refrigerating appliances)：本身具备通风条件，不需通过配套使用橱柜形成通风条件的嵌入式制冷器具。 3.3 非自通风嵌入式制冷器具 (non-self-ventilating built-in refrigerating appliances)：本身不具备通风条件、需通过配套使用橱柜形成通风条件的嵌入式制冷器具。 3.4 厨房 (kitchen unit)：厨房用的各种柜的总称。 4 产品命名 嵌入式冷藏箱的命名应符合GB/T 8059.1中相关要求；嵌入式冷藏冷冻箱的命名应符合GB/T 8059.2中相关要求；嵌入式冷冻箱的命名应符合GB/T 8059.3中相关要求；嵌入式无霜冷藏箱、嵌入式无霜冷藏冷冻箱、嵌入式无霜冷冻食品储藏箱、嵌入式无霜冷冻箱（以下简称“嵌入式无霜冰箱”）的命名应符合GB/T 8059.4中相关要求。 5 要求 5.1 一般要求 以下条款中，应符合GB/T 8059.1～8059.4相应要求的对应关系为：嵌入式冷藏箱应符合GB/T 8059.1；嵌入式冷藏冷冻箱应符合GB/T 8059.2；嵌入式冷冻箱应符合GB/T 8059.3；嵌入式无霜冰箱应符合GB/T 8059.4。 5.2 使用环境 5.2.1 环境温度 a) 亚温带型（SN）、温带型（N）：10℃～32℃； b) 亚热带型（ST）：10℃～38℃； c) 热带型（T）：10℃～43℃。 5.2.2 环境湿度：不大于90%。 5.2.3 电源：电压为187V~242V，频率为50Hz。 5.3 总有效容积：应符合GB/T 8059.1～8059.4中相应要求。 5.4 储藏温度：应符合GB/T 8059.1～8059.4中相应要求。 5.5 耗电量：应符合GB/T 8059.1～8059.4中相应要求。 5.6 制冰能力：应符合GB/T 8059.1～8059.4中相应要求。 5.7 负载温度回升时间：应符合GB/T 8059.1～8059.4中相应要求。 5.8 冷冻能力：应符合GB/T 8059.1～8059.4中相应要求。 5.9 化霜性能：应符合GB/T 8059.1～8059.4中相应要求。 5.10 结构和材料性能 应符合GB/T 8059.1～8059.4中相应要求。还应符合以下条款： 5.10.1 噪声：嵌入式制冷器具的噪声应符合GB 19606中电冰箱噪声限值的要求。 5.10.2 搁架和容器：按照使用说明中规定的开门使用角度最小值打开嵌入式制冷器具的门（如使用说明无规定，则按应能取出搁物架和容器；当搁物架设计为在高度方向指定范围可调节时，应能保证在门体90°打开）时，不影响各项功能正常使用。 5.11 结构设计：应符合GB/T 8059.1～8059.4中相应要求。 6 试验方法 6.1 一般试验条件 嵌入式冷藏箱、嵌入式冷藏冷冻箱、嵌入式冷冻箱及嵌入式无霜冰箱应分别按照GB/T 8059.1～8059.4中相应的要求进行测试。器具的安置应按以下条件进行： 嵌入式制冷器具应根据使用说明要求选择相应的测试围栏。 非自通风嵌入式制冷器具的测试围栏应具备通风条件。 自通风嵌入式制冷器具的测试围栏不设置通风面积。 测试围栏的内部尺寸应与制造商的使用说明相一致；如果给定的是尺寸范围，应当使用最小的尺寸；如果没有给定尺寸，测试围栏的内部尺寸应当符合以下要求： 1) 深度的内部尺寸应比制冷器具整体深度尺寸大20mm～50mm，且不超过50mm； 2) 宽度的内部尺寸应比制冷器具整体宽度尺寸大4mm； 3) 高度的内部尺寸应比制得器具整体高度尺寸大2mm～4mm。 嵌入式制冷器具应内置于或放置在测试围栏中，只有门可突出测试围栏的前沿以外。如果嵌入式制冷器具配备有用于填充它与测试围栏之间缝隙的隔板、隔条以及其他填充的固体或弹性材料，则应予以应用；如没有，可不作处理。测试围栏后面的隔条应当与测试围栏紧紧靠在一起，以防止意外气流。可使用胶条或密封剂固定隔条。 6.2 总有效容积：按照GB/T 8059.1～8059.4中相应要求进行测试。 6.3 储藏温度：按照GB/T 8059.1～8059.4中相应要求进行测试。 6.4 耗电量：在环境温度（25±0.5）℃下，按照GB/T 8059.1～8059.4中相应要求进行测试。 6.5 制冰能力：按照GB/T 8059.1～8059.4中相应要求进行测试。 6.6 负载温度回升时间：按照GB/T 8059.1～8059.4中相应要求进行测试。 6.7 冷冻能力：按照GB/T 8059.1～8059.4中相应要求进行测试。 6.8 化霜性能：按照GB/T 8059.1～8059.4中相应要求进行测试。 6.9 结构和材料性能：按照GB/T 8059.1～8059.4中相应要求进行测试。 7 安装设计要求 7.1 通风散热要求 嵌入式制冷器具的安装应保证其具有足够的通风散热条件和空间。注：通风散热条件的实现可通过嵌入式制冷器具和橱柜共同来保证。 7.2 嵌入式制冷器具与橱柜配合尺寸要求 嵌入式制冷器具的高度、宽度、深度等外形尺寸应确保能够安装于橱柜。橱柜优选模数参考附录A。安装示意图见附录B。
