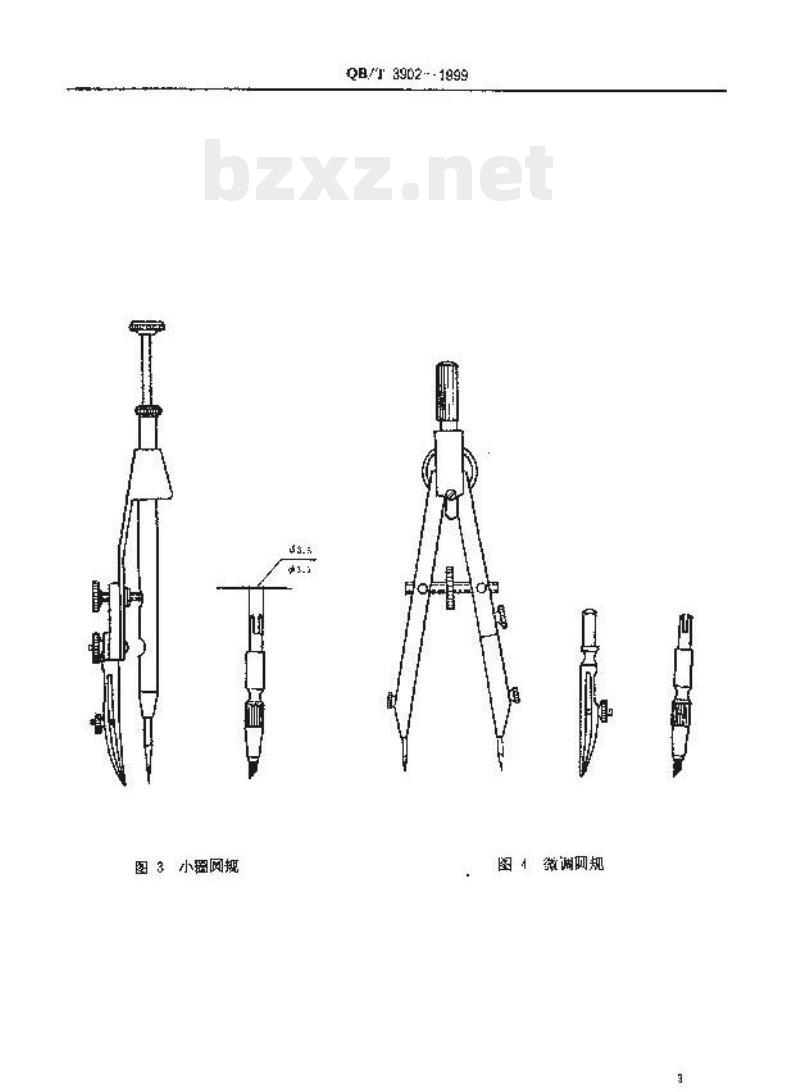

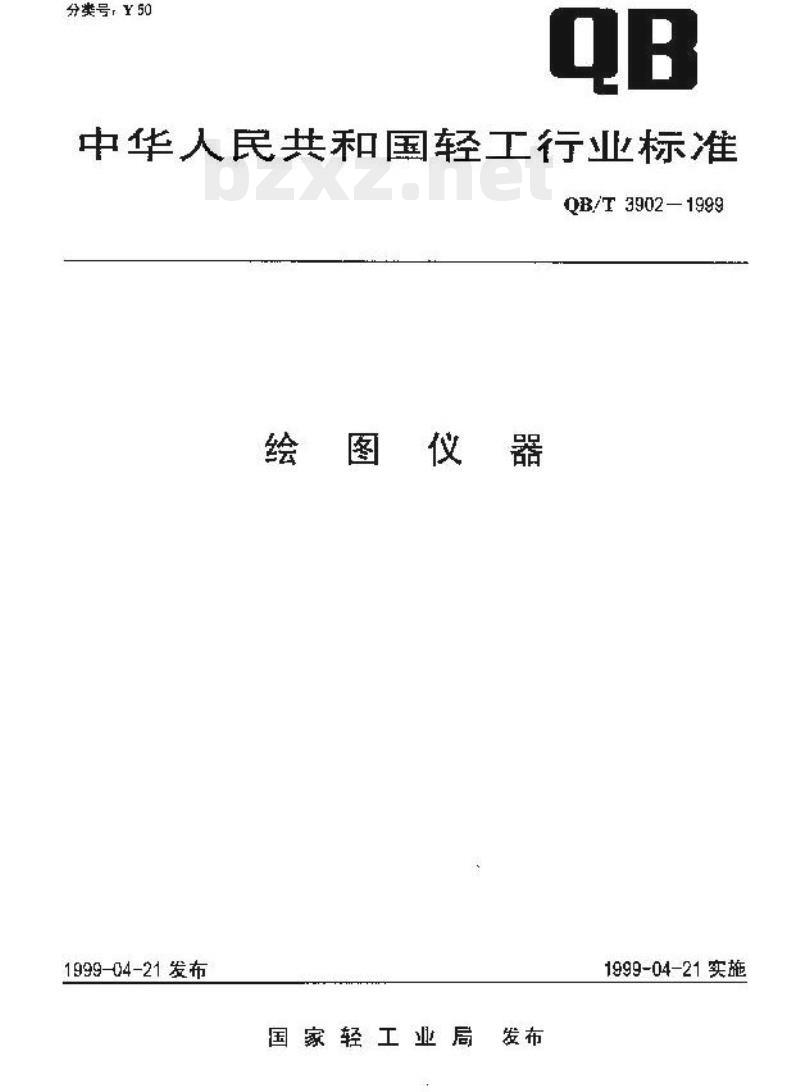

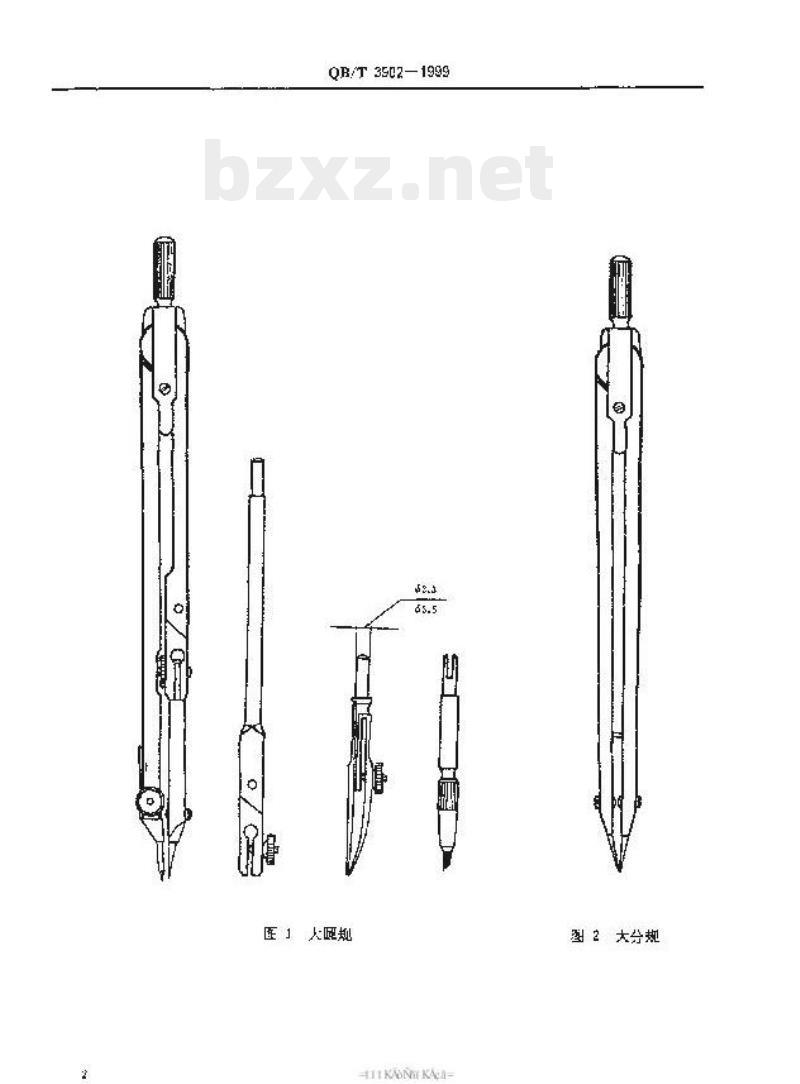

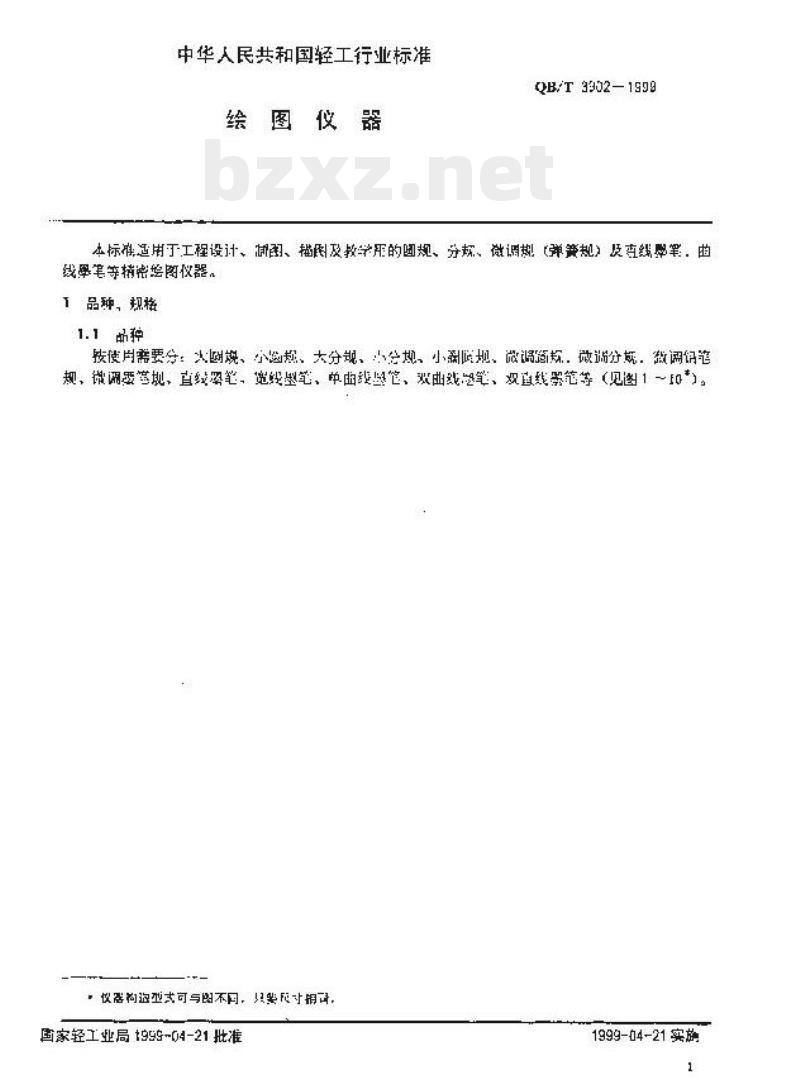

中华人民共和国轻工行业标准 QB/T 3902—1999 绘图仪器 1999-04-21 发布 1999-04-21 实施 前言 本标准是原国家标准 G05016—1985 《绘图仪》转化标准，标准号为 QB/T 3902—1999，内容基本不变。本标准由国家轻工业局行业管理司提出，由全国文体用品标准化技术委员会归口。本标准由全国文体用品标准化质量检测中心、绘图仪器国家标准起草小组负责起草。 1 范围 本标准适用于工程设计、绘图及教学用的分划规、微调规、变线笔、曲线笔等描图仪器。 1 品种、规格 1.1 品种 按使用需要分：大分规、小分规、大圆规、小圆规、微调分规、微调圆规、数调分规、直径笔、宽幅笔、单线墨笔、双线笔、双直线器等（见图1-10），其结构形式可以与图不完全相同，只要尺寸符合要求即可。 1.2 规格 仪器长度尺寸必须符合表1的规定。 1.3 型号命名 1.3.1 绘图仪器型号符号规定如下： 第一部分：产品品种； 第二部分：专业/通用级； 第三部分：规格； 第四部分：材料/结构。 型号示例：ZG182b表示专业级160mm座脚结构铜质大圆规。 1.4 材料 1.4.1 1级仪器应选用不锈钢、钢、锌合金或具有类似性能的材料；T级仪器选用钢、锌合金、铜等材料。 2 技术要求 2.1 规格尺寸 2.1.1 仪器的长度尺寸和极限偏差应符合表1的规定。 2.2 精度分级 2.2.1 绘图仪根据技术指标、精度及使用价值，分为专业级和通用级，分别用1级和T级表示。 2.2.1.1 1级仪器：适用于专业验图。 2.2.1.2 T级仪器：适用于一般工程设计、绘图及教学。 2.3 技术指标 2.3.1 技术指标应符合表4规定。 表4 技术指标： (1) 绘图器直径（装接杆） (2) 承载力 (3) 松动量 (4) 疲劳耐度 (5) 测量精度 2.4 分级 2.4.1 技术指标应符合表5规定。 2.5 校准指标 2.5.1 校准指标应符合表6规定。 2.6 微调规 2.6.1 微调规的技术指标应符合表7规定。 2.7 其他技术指标 2.7.1 轴孔配合：钻杆、铅笔、墨笔插入孔后的配合，1级为 H8/g8，T级为 H9/g9。
