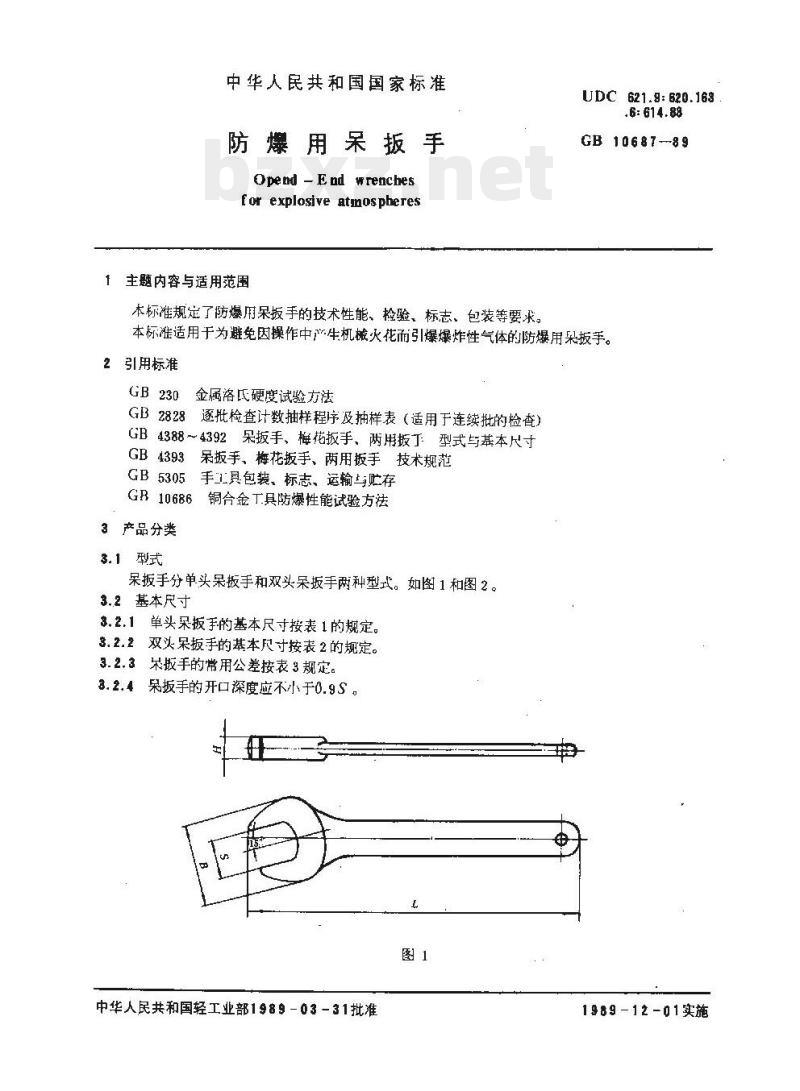

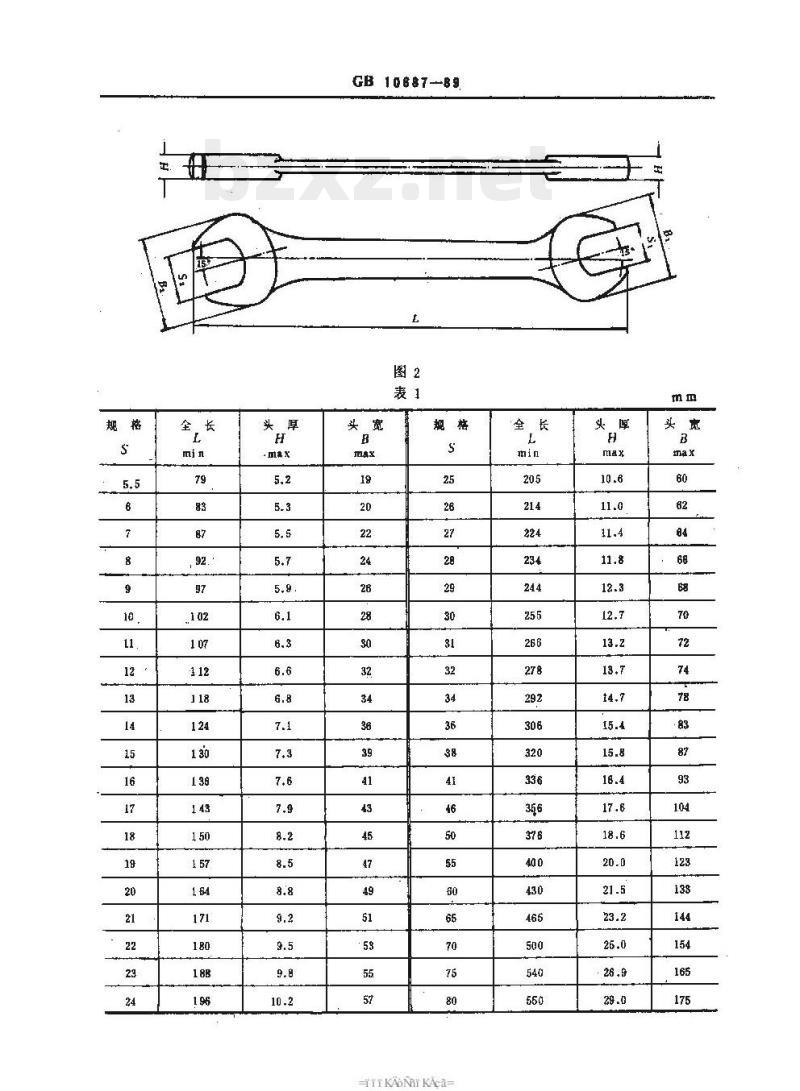

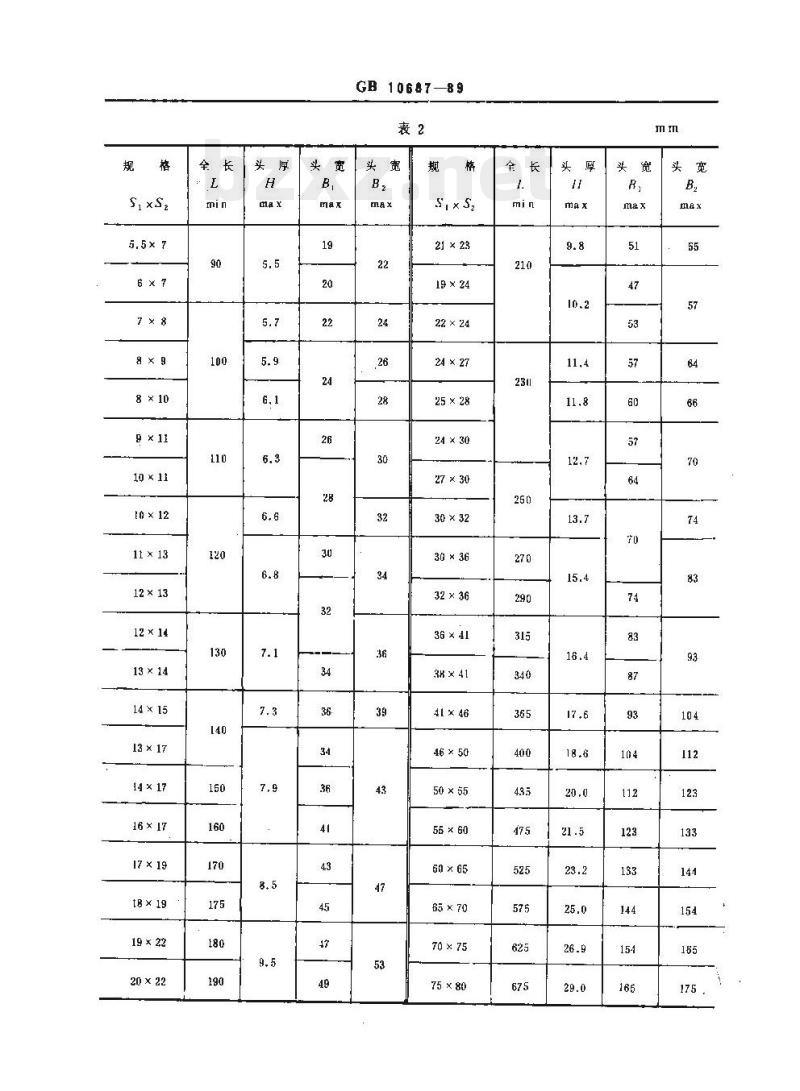

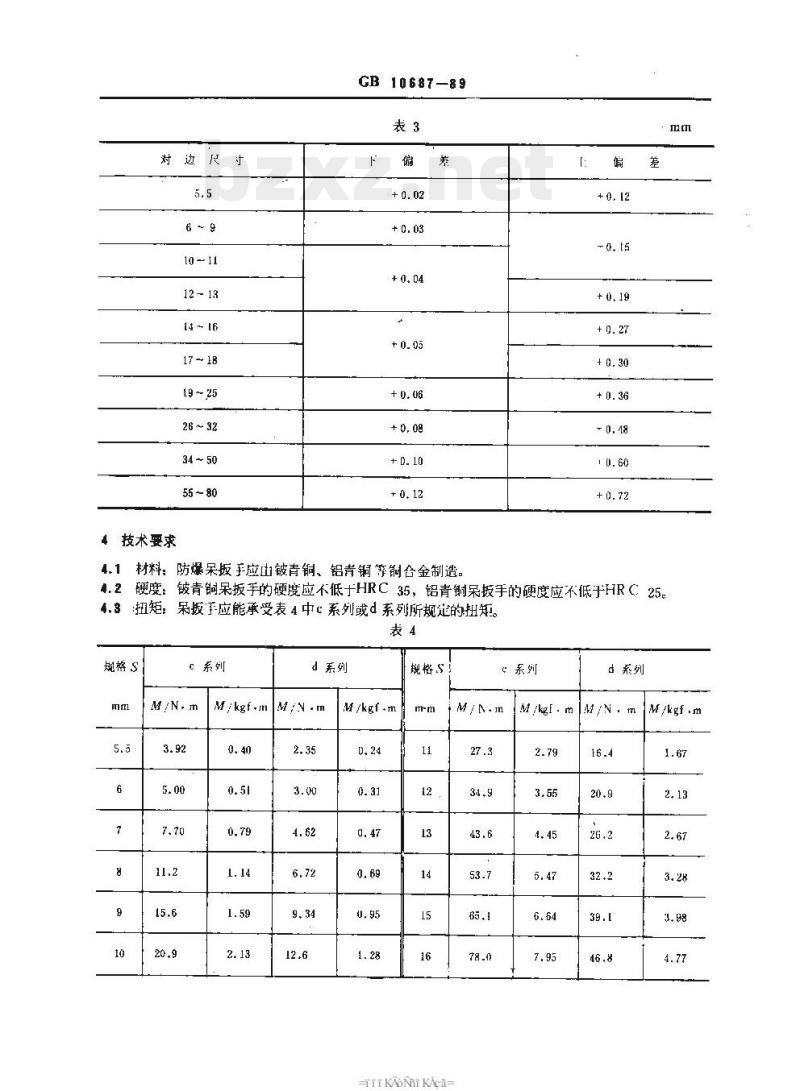

中华人民共和国国家标准 防爆用呆扳手 Open-End wrenches for explosive atmospheres GB 10687—89 1 范围 本标准规定了防爆用呆扳手的技术性能、检验、标志、包装等要求。本标准适用于为避免因操作中产生机械火花而引爆爆炸性气体的防爆用呆扳手。 2 引用标准 GB 230 金属洛氏硬度试验方法 GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB 4388～4392 呆扳手、梅花扳手、两用扳丁：型式与基本尺寸 GB 4393 呆扳手、梅花扳手、两用扳手技术规范 GB 5305 手工具包装、标志、运输与贮存 GB 10686 铜合金工具防爆性能试验方法 3 型式 3.1 呆扳手分单头呆扳手和双头呆扳手两种型式。如图1和图2。 3.2 基本尺寸 3.2.1 单头呆扳手的基本尺寸按表1的规定。 3.2.2 双头呆扳手的基本尺寸按表2的规定。 3.2.3 呆扳手的常用公差按表3规定。 3.2.4 呆扳手的开口深度应不小于0.9S。 表1 单头呆扳手规格及尺寸 | 规格 S (mm) | 全长 L (min) | 头厚 H (max) | 头宽 W (max) | | :--- | :--- | :--- | :--- | | 5.5 | 79 | 5.2 | 8 | | 6 | 83 | 5.3 | 19 | | 7 | 87 | 5.5 | 20 | | 8 | 92 | 5.7 | 22 | | 9 | 97 | 5.9 | 24 | | 10 | 102 | 6.1 | 28 | | 11 | 107 | 6.3 | 28 | | 12 | 112 | 6.6 | 30 | | 13 | 118 | 6.8 | 32 | | 14 | 124 | 7.1 | 34 | | 15 | 130 | 7.3 | 36 | | 16 | 138 | 7.6 | 39 | | 17 | 143 | 7.9 | 41 | | 18 | 150 | 8.2 | 43 | | 19 | 157 | 8.5 | 45 | | 20 | 164 | 8.8 | 47 | | 21 | 171 | 9.2 | 49 | | 22 | 180 | 9.5 | 51 | | 23 | 188 | 9.8 | 53 | | 24 | 190 | 10.2 | 55 | 表2 双头呆扳手规格及尺寸 | 规格 S (mm) | 全长 L (min) | 头厚 H (max) | 头宽 W (max) | 对边尺寸 | | :--- | :--- | :--- | :--- | :--- | | 5.5×7 | 210 | 9.8 | 51 | 5.5 | | 6×7 | 231 | 10.2 | 57 | 6 | | 7×8 | 250 | 11.4 | 64 | 7 | | 8×9 | 270 | 11.8 | 66 | 8 | | 9×10 | 290 | 12.7 | 70 | 9 | | 10×11 | 315 | 13.7 | 74 | 10 | | 11×13 | 340 | 15.4 | 83 | 12 | | 12×13 | 365 | 16.4 | 87 | 12 | | 13×14 | 400 | 17.6 | 93 | 13 | | 14×15 | 430 | 18.6 | 104 | 14 | | 14×17 | 465 | 20.0 | 112 | 14 | | 16×17 | 500 | 21.5 | 123 | 16 | | 17×19 | 540 | 23.2 | 133 | 17 | | 17×19* | 550 | 25.0 | 141 | 17 | | 19×22 | 675 | 26.9 | 154 | 19 | | 20×22 | 750 | 29.0 | 165 | 20 | | 24×27 | 800 | 29.0 | 175 | 24 | | ... | ... | ... | ... | ... | 表3 呆扳手常用公差 | 项目 | 偏差 | | :--- | :--- | | 对边尺寸 | +0.02, +0.03, +0.04, +0.05, +0.06, +0.08, +0.10, +0.12 | | ... | ... | 4 技术要求 4.1 材料：防爆呆扳手应由铍青铜、铝青铜等铜合金制造。铍青铜呆扳手的硬度应不低于 HRC35，铝青铜呆扳手的硬度应不低于 HRC25。 4.2 硬度：[参照 GB 230] 4.3 扭矩：呆扳手应能承受表4中c系列或d系列所规定的扭矩。 表4 扭矩规定 | 规格 S (mm) | c系列 N.m | c系列 kgf.m | d系列 N.m | d系列 kgf.m | | :--- | :--- | :--- | :--- | :--- | | 5.5 | 3.92 | 0.40 | - | - | | 6 | 5.00 | 0.51 | - | - | | 7 | 7.70 | 0.79 | - | - | | 8 | 11.2 | 1.14 | - | - | | 9 | 15.6 | 1.59 | - | - | | 10 | 20.9 | 2.13 | - | - | | 11 | 27.3 | 2.79 | - | - | | 12 | 34.9 | 3.55 | - | - | | 13 | 43.6 | 4.45 | - | - | | 14 | 53.7 | 5.47 | - | - | | 16 | 65.1 | 6.64 | - | - | | 17 | 78.0 | 7.95 | - | - | | 18 | 92.4 | 9.42 | - | - | | 19 | 108 | 11.1 | - | - | | 20 | 126 | 12.9 | - | - | | 21 | 146 | 14.9 | - | - | | 22 | 167 | 17.0 | - | - | | 23 | 190 | 19.4 | - | - | | 24 | 215 | 22.0 | - | - | | 25 | 243 | 24.8 | - | - | | ... | ... | ... | ... | ... | 注：表中“kgf.m”供过渡阶段（1990年底以前）参考用，到时将废除。按表4的值加载试验后，扳手开口端变形量不得超过表5的规定。
