GB 6293. 3-1986.Gripping pliers — Round nose pliers
GB 6293. 3适用于圆嘴钳。
当产品有特殊要求时，可不受本标准的限制。
GB 6293. 3参照采用国际标准ISO 5745-1982《夹扭钳和剪切钳----夹扭操作钳---尺寸》。
1型式和基本尺寸
1.1型式
圆嘴钳的型式如下图所示。
1.标记示例
产品的标记由产品名称、规格、标准编号组成。125mm的圆嘴钳标记示例:
圆嘴钳125mm GB6293.3-86。技术要求
2.1抗弯强度
圆嘴钳的抗弯强度必须符合表2的规定。
GB 6293. 3适用于圆嘴钳。
当产品有特殊要求时，可不受本标准的限制。
GB 6293. 3参照采用国际标准ISO 5745-1982《夹扭钳和剪切钳----夹扭操作钳---尺寸》。
1型式和基本尺寸
1.1型式
圆嘴钳的型式如下图所示。
1.标记示例
产品的标记由产品名称、规格、标准编号组成。125mm的圆嘴钳标记示例:
圆嘴钳125mm GB6293.3-86。技术要求
2.1抗弯强度
圆嘴钳的抗弯强度必须符合表2的规定。
标准图片预览
标准内容

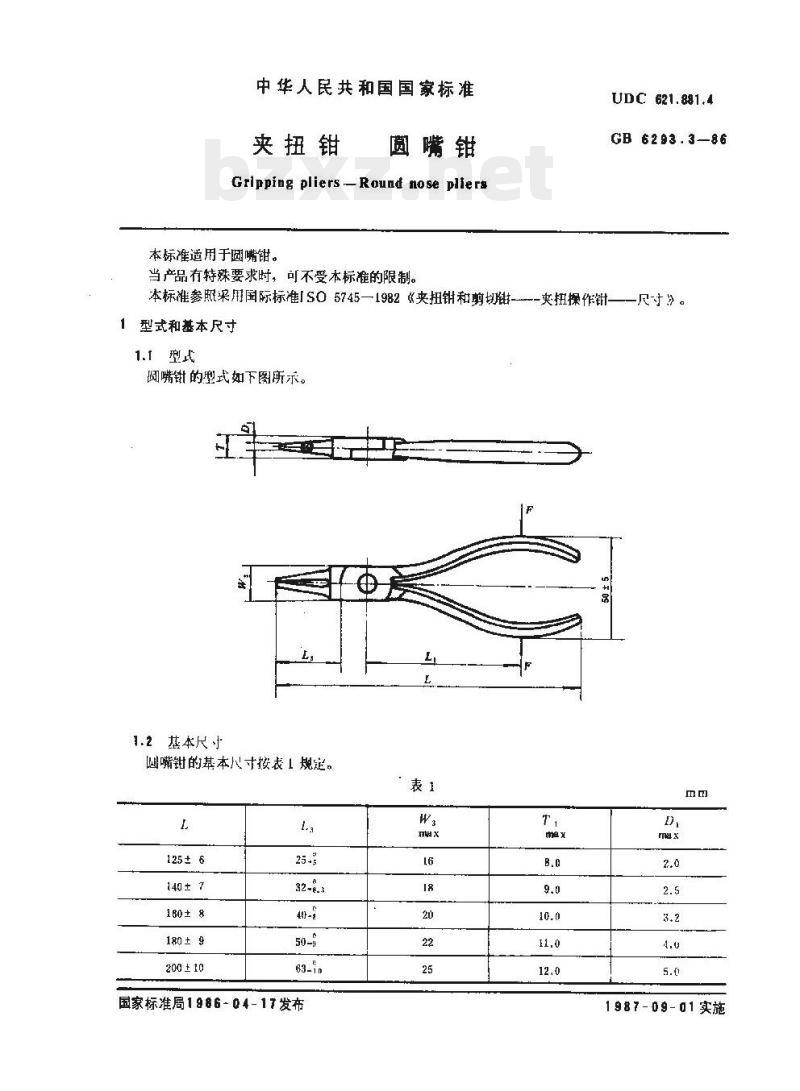

中华人民共和国国家标准
夹扭钳
圆嘴钳
GrippingpliersRoundnosepliers本标准适用于圆嘴钳。
当产品有特殊要求时，可不受本标准的限制。UDC 621.881.4
GB 6293.3-86
本标准参照果用国际标准[SO5745—1982《夹扭钳和剪切钳—--夹扭操作针——尺寸》。1型式和基本尺寸
1.1型式
阅嘴封的型式如下图所示。
1.2基本尺寸
圆嘴钳的基本尺寸按表「规定。表】
125±6
140 ± 7
180± 8
180 ± 9
200±10
国家标准局1986-04-17发布
1987-09-01实施

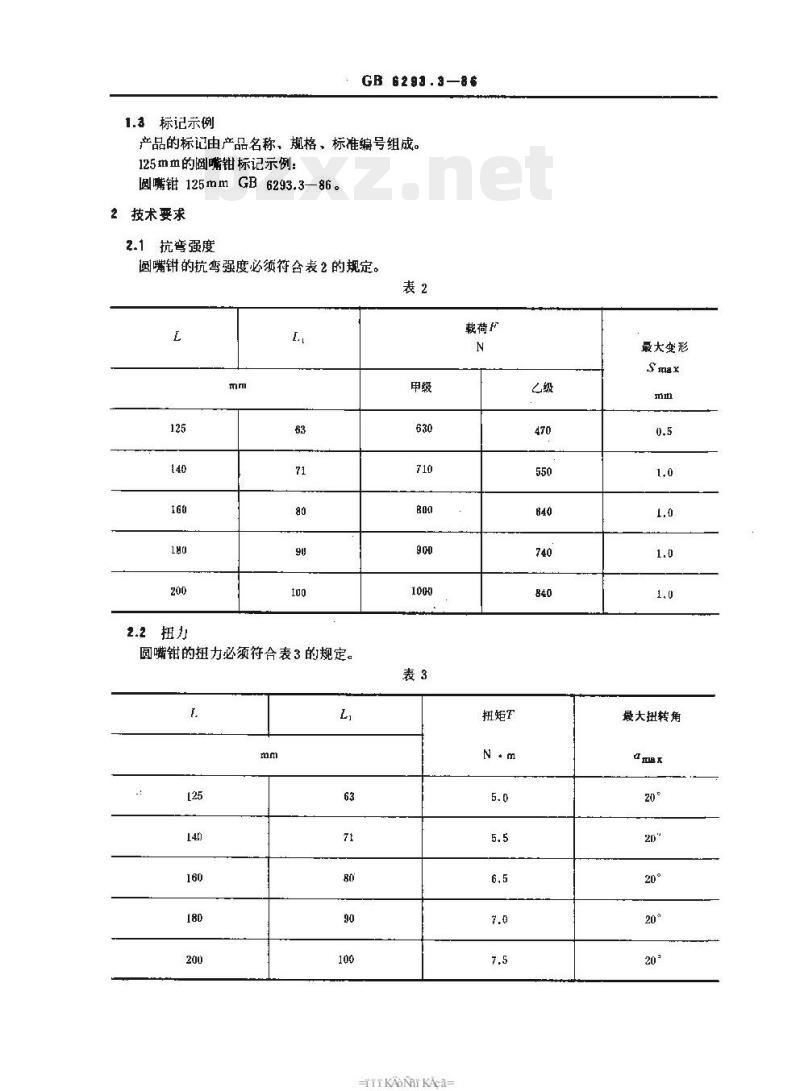

1.3标记示例
GB 6293.3—86
产品的标记由产品名称、规格、标准编号组成。125mm的脑嘴钳标记示例：
圆嘴钳125mmGB6293.3—86。下载标准就来标准下载网
2技术要求
2.1抗弯强度
圆嘴钳的抗弯强度必须符合表2的规定。表2
2.2扭力
圆嘴钳的扭力必须符合表3的规定。t.
KAONTKAca-
载荷F
扭短T
最大变形
最大扭转角

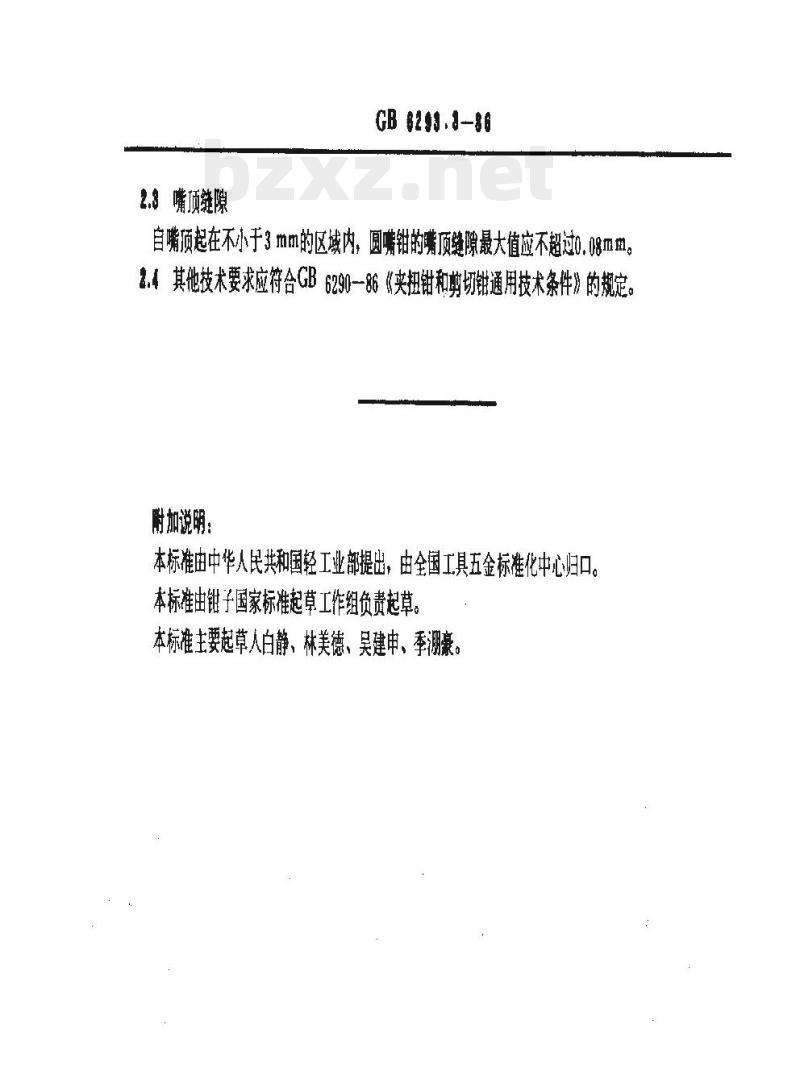

2.3嘴顶缝隙
GB6293.J-86
自嘴顶起在不小于3mm的区域内，圆嘴钳的嘴顶缝隙最大值应不超过0.08mm2.4其他技术要求应符合GB6290-86《夹扭钳和剪切钳通用技术条件》的规定。附加说明：
本标准由中华人民共和国轻工业部提出，由全国工具五金标准化中心归口。本标准由钳子国家标准起草工作组负责起草。本标准主要起草人白静、林美德、吴建申、季溯豪。
