QB/T 3817-1999
基本信息
标准号： QB/T 3817-1999
中文名称：轻工产品金属镀层和化学处理层的厚度测试方法金相显微镜法
标准类别：轻工行业标准(QB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：89641
相关标签： 轻工产品 金属 镀层 化学 处理 厚度 测试方法 显微镜
标准分类号
关联标准
出版信息
相关单位信息
标准简介
QB/T 3817-1999.Thickness testing method of the metal deposits andconversion coatings for the !ightindustriai products Metallographlc microscopic method
本方法是用适当倍率的金相显微镜直接观察测定零件横断面的镀层厚度。可适用于不同基体上各种镀层的厚度测定，但镀层较薄时测定精度要降低。此法能得到最好的绝对测量精度为±0.8微米。
QB/T 3817-参照采用国际标准ISO 1463-1982《金属和氧化物保护层——-厚度的测定-一显微镜法》。方法原理
本方法是通过使用带有-定比例标尺的金相显微镜，来直接测量用金相方法所制得的试样横断面的镀层局部厚度。
仪器
允许使用各种类型经过校准的带有测微目镜的金相显微镜。操作步骤
3.1试样切取:一般可以从零件主要表面上一处或几处切取试样，除另有规定外，切割部位应具有代表性，切割方式应不影响其测量的准确性。
3.2边缘的保护。镶嵌前，镀层上尽可能再加镀，且为不小于10微米的其他电镀层，以保护待测镀层的边缘，保护镀层的硬度应接近原有镀层硬度，颜色应与待测镀层有区别。例如检查镍层厚度时，以铜作保护层，反之，检验铜层厚度时，则用镍作保护层。锌和镉是不同的，在铜作保护层时，因为在浸蚀操作时，会产生置换铜层，使待测镀层的界线不分明。锌可用镉作保护层，反之，镉可用锌作保护层。
3.镶嵌
3.3.1试样镶嵌时，应使切取的横断面垂直于待测镀层或氧化覆盖层。如垂直度偏差10°，则外观厚度较真实厚度约高1.5%。
3.8.2试样可以用夹具夹持，也可用通常使用的电木粉、环氧树脂以及低熔合金等镶嵌，镶嵌材料与试样的接触面应密合。
3.试样的研磨
3.4.1被研磨的表面应垂直于镀层表面。
3.4.2研磨依次由粗到细,最后使用的砂纸应不粗于04"。
3.4.3研磨操作方向应与镀层界面成45°角，每更换~次砂纸，研磨方向与前一次方向成90°。
本方法是用适当倍率的金相显微镜直接观察测定零件横断面的镀层厚度。可适用于不同基体上各种镀层的厚度测定，但镀层较薄时测定精度要降低。此法能得到最好的绝对测量精度为±0.8微米。
QB/T 3817-参照采用国际标准ISO 1463-1982《金属和氧化物保护层——-厚度的测定-一显微镜法》。方法原理
本方法是通过使用带有-定比例标尺的金相显微镜，来直接测量用金相方法所制得的试样横断面的镀层局部厚度。
仪器
允许使用各种类型经过校准的带有测微目镜的金相显微镜。操作步骤
3.1试样切取:一般可以从零件主要表面上一处或几处切取试样，除另有规定外，切割部位应具有代表性，切割方式应不影响其测量的准确性。
3.2边缘的保护。镶嵌前，镀层上尽可能再加镀，且为不小于10微米的其他电镀层，以保护待测镀层的边缘，保护镀层的硬度应接近原有镀层硬度，颜色应与待测镀层有区别。例如检查镍层厚度时，以铜作保护层，反之，检验铜层厚度时，则用镍作保护层。锌和镉是不同的，在铜作保护层时，因为在浸蚀操作时，会产生置换铜层，使待测镀层的界线不分明。锌可用镉作保护层，反之，镉可用锌作保护层。
3.镶嵌
3.3.1试样镶嵌时，应使切取的横断面垂直于待测镀层或氧化覆盖层。如垂直度偏差10°，则外观厚度较真实厚度约高1.5%。
3.8.2试样可以用夹具夹持，也可用通常使用的电木粉、环氧树脂以及低熔合金等镶嵌，镶嵌材料与试样的接触面应密合。
3.试样的研磨
3.4.1被研磨的表面应垂直于镀层表面。
3.4.2研磨依次由粗到细,最后使用的砂纸应不粗于04"。
3.4.3研磨操作方向应与镀层界面成45°角，每更换~次砂纸，研磨方向与前一次方向成90°。
标准图片预览
标准内容

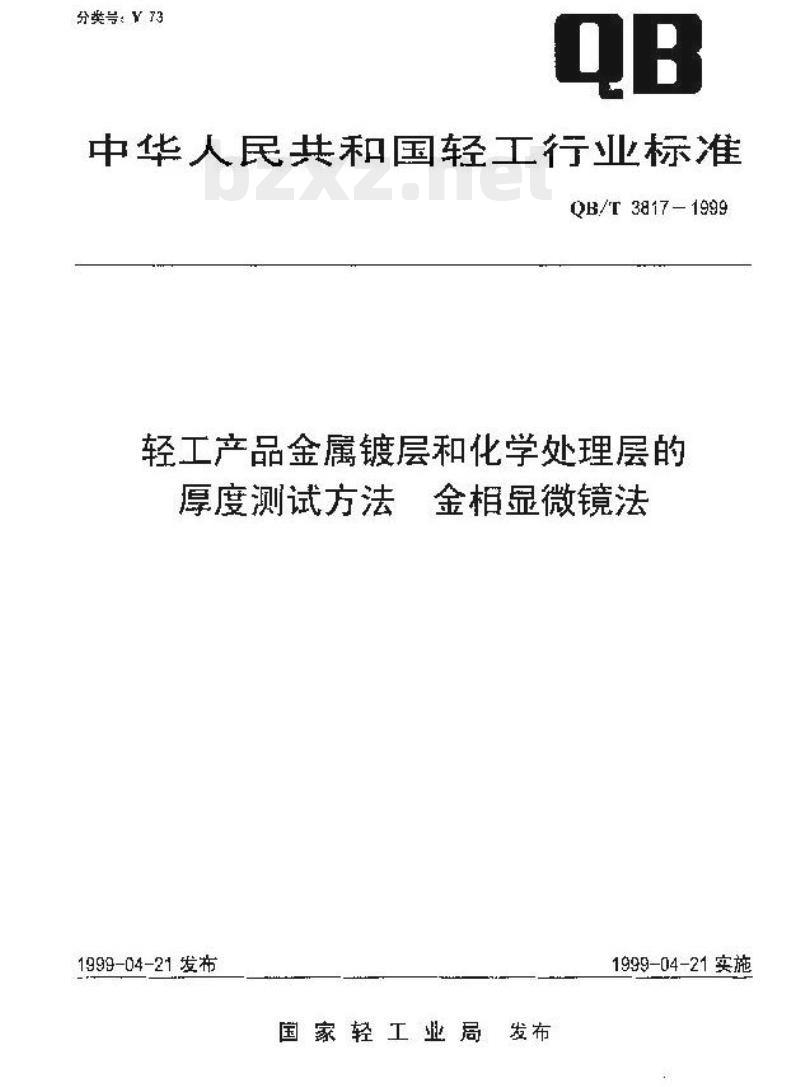

分类号：Y73
中华人民共和国轻工行业标准
QB/T 3817-1999
轻工产品金属镀层和化学处理层的厚度测试方法金相显微镜法
1999-04-21发布此内容来自标准下载网
国家轻工业局发布
1999-04-21实施
QB/T3817—1999
本标准卡原国家标准（5929一198%您「产品金需镀层和1化学处理层的厚度测试方法金相品微说法，经国轻（19】112号支发布特化标准号为Q83817一190，内穿不变。本际准广国家轻工业局行业驾理-提出本球准百全街日用五会标准化！心归口：本标准压上海市日用五金工业研究所、海市整上业研究所负资起草。不标谁要赵单人，左长林。张福林，整子成。YYKAONYKAa=
中华人民共和国轻工行业标准
轻工产品金属层和化学外理层
的厚度测试方法
金相显微镜法
Thicknesstestingmethod or themetatdepasits ndconversion coatings for the Ight Iadustrial prodncteMetallographic microscoplc methpdQB/T 38171999
本方法是用适当倍卓的会相显微镜真接观察测定零件榜断面的饿层厚度。可适用丁不同基体上各种疑层的所度测定，巨蚀层较使时测定精要除候。此法能得到最好的绝对测量精度为土0.B微炎，本标准券照采用退原标准ISO14631982价会属利1氧化物保护层—1方法原理
享度的溯定一
一壶微镜法况
本方法民通过使再带有一定比负标尺的金相显微说，米真接测量用金相方祛所制据的试样核断面的就高部厚度。
2仪器
允弃使用各和变型经过校准的带有测微言短的金码显微镜。3操作步骤
8.1试样切取：一般可以从件主要表面上处或几处划取试样，除另有规定外，记划部位应只有代表性，切方式应不影响其测量的准弱性。8.2滚的保护：嵌前，链层一尽可能再加，且为太小干10微米的其他电微退，以保护待测景的边缘，保护键层的硬度应接近原有镀退硬度，颜色感与持测锤层有区孔。例如检查锦层呼度时以钢作保护层、之，检验咨厚度时，则用锦作保护起。锌和辐是不同的，在铜作保护层时，因为在湿性操作时，公产生受换锅层，使待涵镀去的界线不分，舒可用锅作保护层、反之，可用静作保护感，
3.3钟嵌
3.3.1试样欲时，应使切取的核断面垂直手使效层或氧化叠盖层，血乘直度偏差10”，则外流单度效点读可宽约高1.5%。
3.3.2试性可以用义具买持，也可用通两更用的电本粉、环氧树脂以及低命金等续嵌、值嵌材料与试样的凝面应率合。
3.4试样的研距
3.4.1被研奥的表面应垂声下航层表到。3.2研牌装次由性到细，最后使用的砂应不粗十叫。8.4.1新腾操作方向应与镀么异面成45价，每更疫·次独纸，研略方向与前一衣方尚成9”。8.6试样的抛光
萨座后的试样应违行金挡做光，协光盘二的材料细帆布，纯绒。拥或人造纤维织物等。用金担国家轻工业局1989-04--21发布
1999-C4-21实施
热光高传物充达到镜通光洁。
QB/T: 3817-.1399
3.6站样的浸蚀
.母t光层的试样应选择适当的退地剂归组地是行浸，以便源晰地显示保护层，链层和基体金属的界既。有代表性的没蚀剂推荐妇表。撑荐的有代表样的良链剂表
消单IINO，带实为1.42）6%（穿职）C,GH.路为（奔积)
蒸水（NHOH，第典0.3）容房
双（H）（》
热Cr心,2克
确酸钠Na;SO,1.5克
相水H>1U毫
数化铁(FeC,6H,D) 203
C为）2开
需留水【H,）9毫
纳：）50元（积）
（CCOO））
点酸2，特1.14）25元（乐）
能（）
用于诉上模或陷层，经性的
周于销及其合企三的镍层，资键钢明于辆上评保层以及筛会企上的铭层、说吨的和端于钢上或前层，没挡钻
用于舒和州会念二经多尝协层，好费各国弹，以融牌项子绍会金的阳放缺化，设世品及其舍金3.6.2湿演完毕后，试样先用箔本冲济，后用艺擎冲烧，并斜放要，以熟风失津吹下。4测量
4.1用金栏退微馈上已经标造的测微计的目销垂且观离做件削面的铵原总度1.2以精确的放人倍数按账在金相显微筑的异尊上，读投影尺寸命以放大陷数即为实际享度
YTKAoN Ka=
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国轻工行业标准
QB/T 3817-1999
轻工产品金属镀层和化学处理层的厚度测试方法金相显微镜法
1999-04-21发布此内容来自标准下载网
国家轻工业局发布
1999-04-21实施
QB/T3817—1999
本标准卡原国家标准（5929一198%您「产品金需镀层和1化学处理层的厚度测试方法金相品微说法，经国轻（19】112号支发布特化标准号为Q83817一190，内穿不变。本际准广国家轻工业局行业驾理-提出本球准百全街日用五会标准化！心归口：本标准压上海市日用五金工业研究所、海市整上业研究所负资起草。不标谁要赵单人，左长林。张福林，整子成。YYKAONYKAa=
中华人民共和国轻工行业标准
轻工产品金属层和化学外理层
的厚度测试方法
金相显微镜法
Thicknesstestingmethod or themetatdepasits ndconversion coatings for the Ight Iadustrial prodncteMetallographic microscoplc methpdQB/T 38171999
本方法是用适当倍卓的会相显微镜真接观察测定零件榜断面的饿层厚度。可适用丁不同基体上各种疑层的所度测定，巨蚀层较使时测定精要除候。此法能得到最好的绝对测量精度为土0.B微炎，本标准券照采用退原标准ISO14631982价会属利1氧化物保护层—1方法原理
享度的溯定一
一壶微镜法况
本方法民通过使再带有一定比负标尺的金相显微说，米真接测量用金相方祛所制据的试样核断面的就高部厚度。
2仪器
允弃使用各和变型经过校准的带有测微言短的金码显微镜。3操作步骤
8.1试样切取：一般可以从件主要表面上处或几处划取试样，除另有规定外，记划部位应只有代表性，切方式应不影响其测量的准弱性。8.2滚的保护：嵌前，链层一尽可能再加，且为太小干10微米的其他电微退，以保护待测景的边缘，保护键层的硬度应接近原有镀退硬度，颜色感与持测锤层有区孔。例如检查锦层呼度时以钢作保护层、之，检验咨厚度时，则用锦作保护起。锌和辐是不同的，在铜作保护层时，因为在湿性操作时，公产生受换锅层，使待涵镀去的界线不分，舒可用锅作保护层、反之，可用静作保护感，
3.3钟嵌
3.3.1试样欲时，应使切取的核断面垂直手使效层或氧化叠盖层，血乘直度偏差10”，则外流单度效点读可宽约高1.5%。
3.3.2试性可以用义具买持，也可用通两更用的电本粉、环氧树脂以及低命金等续嵌、值嵌材料与试样的凝面应率合。
3.4试样的研距
3.4.1被研奥的表面应垂声下航层表到。3.2研牌装次由性到细，最后使用的砂应不粗十叫。8.4.1新腾操作方向应与镀么异面成45价，每更疫·次独纸，研略方向与前一衣方尚成9”。8.6试样的抛光
萨座后的试样应违行金挡做光，协光盘二的材料细帆布，纯绒。拥或人造纤维织物等。用金担国家轻工业局1989-04--21发布
1999-C4-21实施
热光高传物充达到镜通光洁。
QB/T: 3817-.1399
3.6站样的浸蚀
.母t光层的试样应选择适当的退地剂归组地是行浸，以便源晰地显示保护层，链层和基体金属的界既。有代表性的没蚀剂推荐妇表。撑荐的有代表样的良链剂表
消单IINO，带实为1.42）6%（穿职）C,GH.路为（奔积)
蒸水（NHOH，第典0.3）容房
双（H）（》
热Cr心,2克
确酸钠Na;SO,1.5克
相水H>1U毫
数化铁(FeC,6H,D) 203
C为）2开
需留水【H,）9毫
纳：）50元（积）
（CCOO））
点酸2，特1.14）25元（乐）
能（）
用于诉上模或陷层，经性的
周于销及其合企三的镍层，资键钢明于辆上评保层以及筛会企上的铭层、说吨的和端于钢上或前层，没挡钻
用于舒和州会念二经多尝协层，好费各国弹，以融牌项子绍会金的阳放缺化，设世品及其舍金3.6.2湿演完毕后，试样先用箔本冲济，后用艺擎冲烧，并斜放要，以熟风失津吹下。4测量
4.1用金栏退微馈上已经标造的测微计的目销垂且观离做件削面的铵原总度1.2以精确的放人倍数按账在金相显微筑的异尊上，读投影尺寸命以放大陷数即为实际享度
YTKAoN Ka=
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
