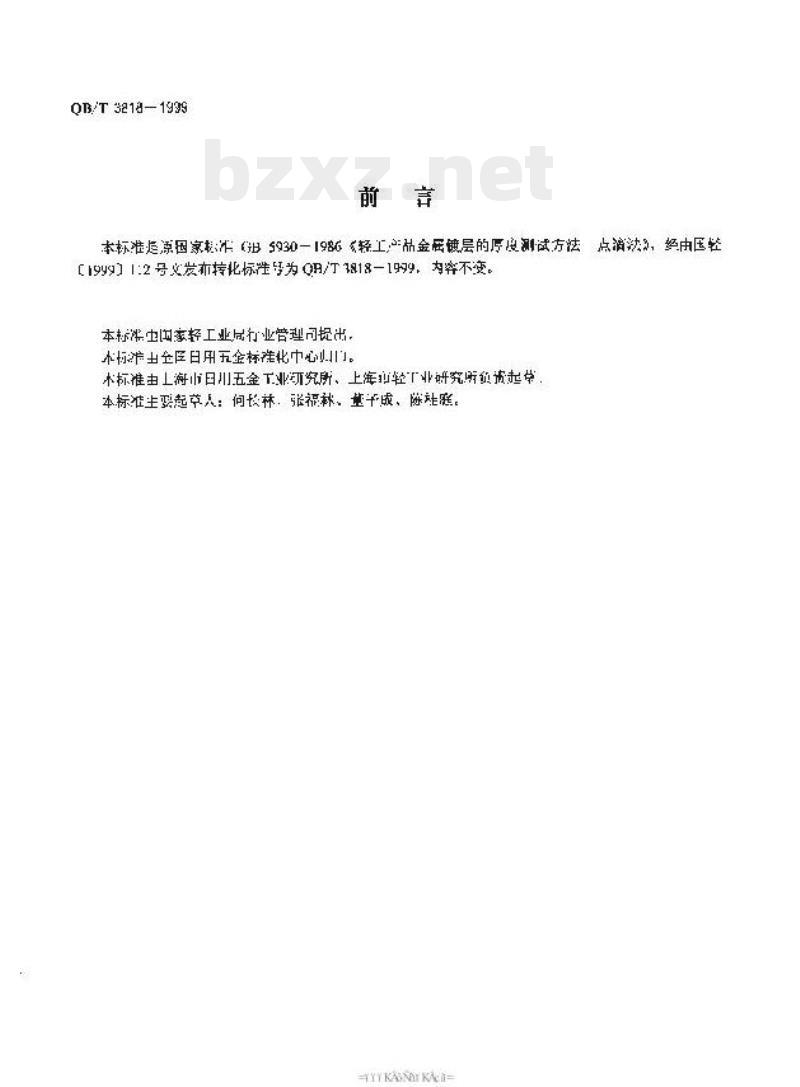

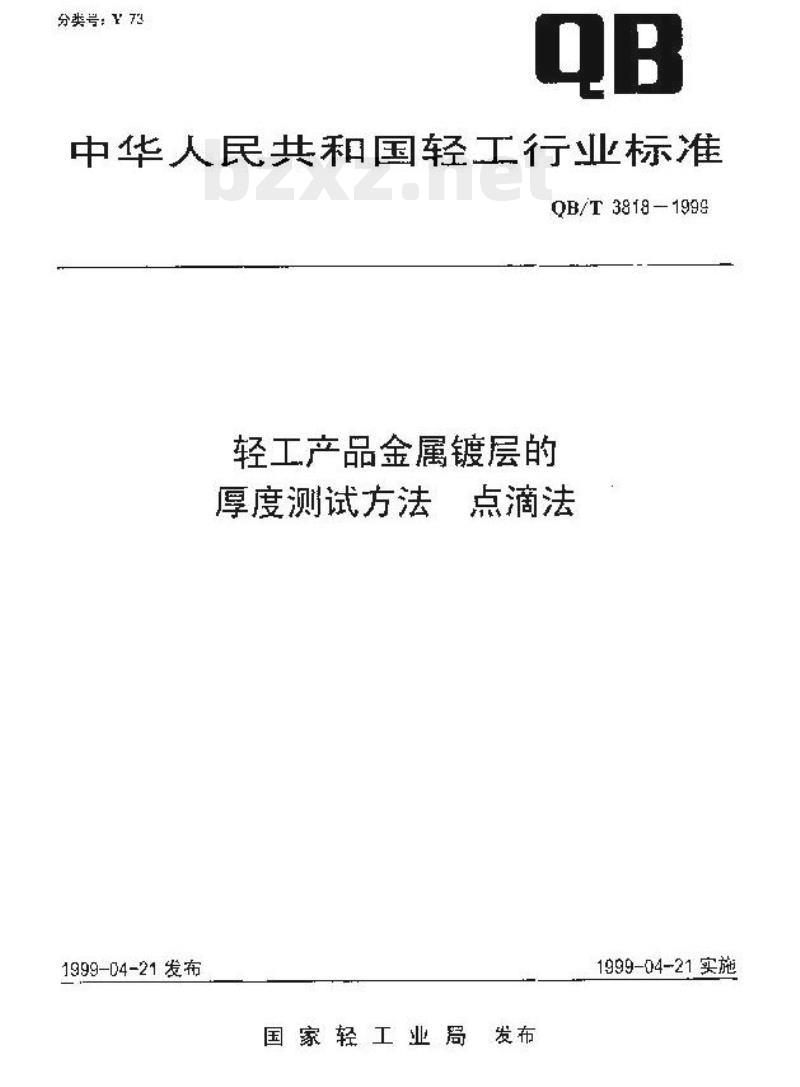

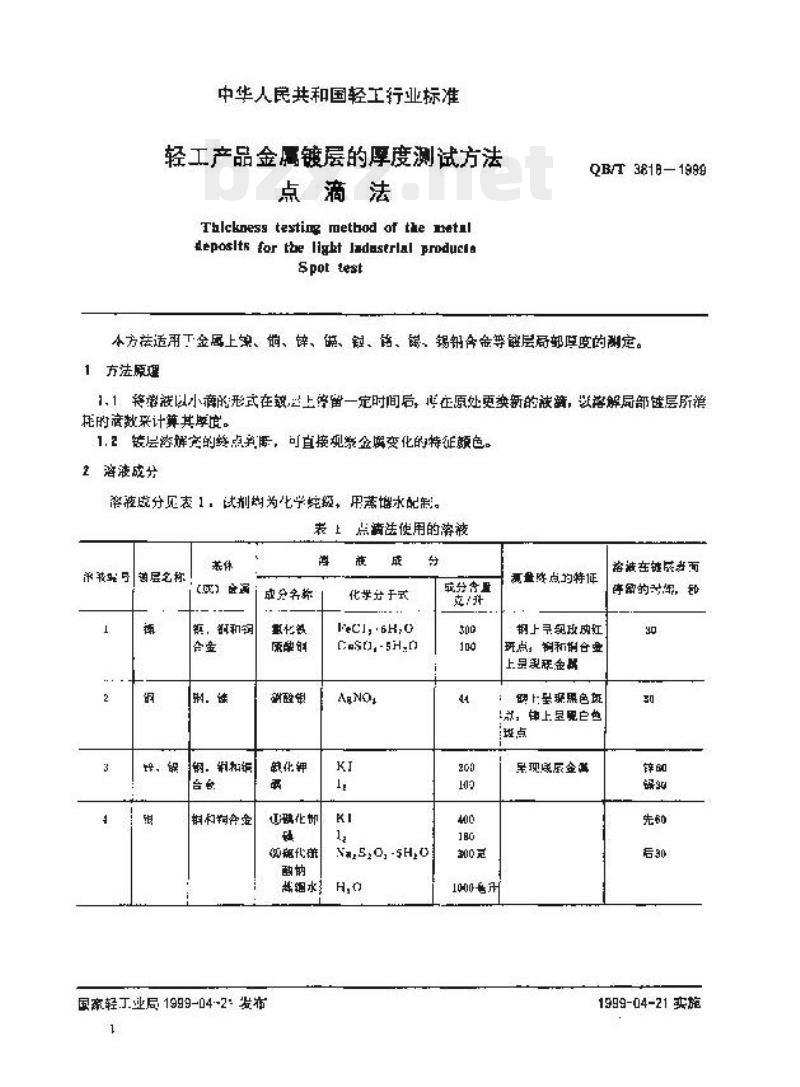

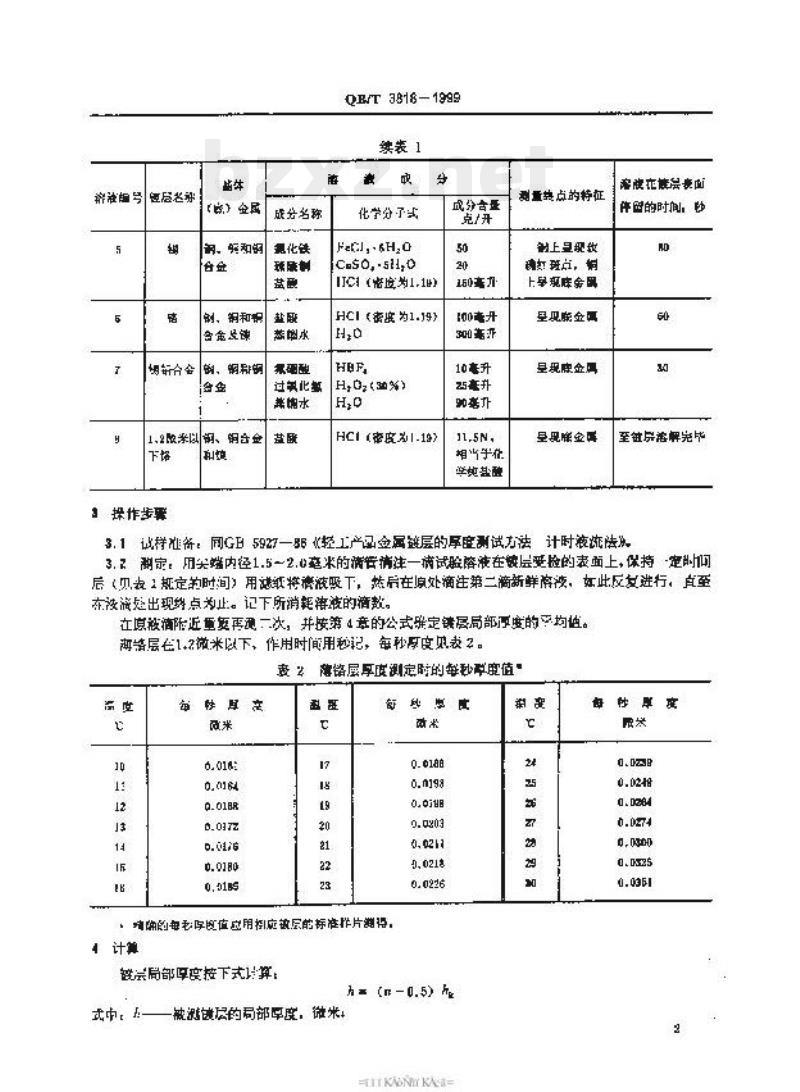

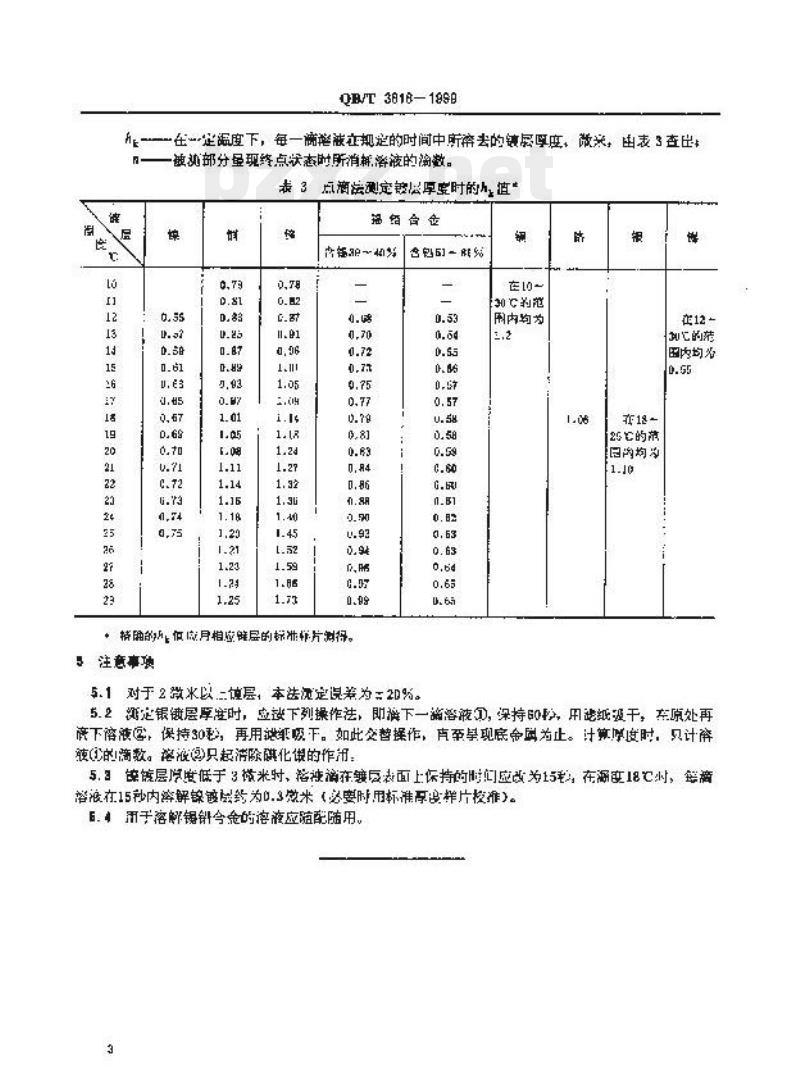

中华人民共和国轻工行业标准 QB/T3818-1999 轻工产品金属镀层的厚度测试方法 点滴法 1999-04-21 发布 1999-04-21 实施 前言 本标准依据国家标准 GB/T 5930-1986《轻工产品金属镀层的厚度测试方法 点滴法》转化而来。本标准由国家轻工业局行业管理司提出，由上海市五金标准化中心组织起草。起草人：向长林、张福林、梁成平、陈庭等。本标准由上海市五金工业研究所、上海市轻工业研究所负责起草。 1 范围 本标准适用于镀锌、镀铬、镀镍、镀铜、镀锡、镀银、镀金、镀钯、镀镉、镀铝合金等镀层厚度的测定。 2 方法原理 2.1 将溶液以小滴的形式在被测镀层上滴留一定时间后，用纸在原处更换新的滴液，以滴解局部镀层所消耗的溶液量计算其厚度。 2.2 镀层被溶解的终点在于观察金属颜色瞬变的特征颜色。 3 溶液成分 试剂应为化学级，用蒸馏水配制。溶液成分详见表1（略）。 4 试验方法 4.1 样品准备 （略） 4.2 试验步骤：用尖端内径 1.5~2.0 mm 的移液管，将试验溶液在被测表面上保持规定时间后，用纸吸去，接着在原处再滴加第二滴新鲜溶液，保持规定时间后再次用纸吸去，如此反复进行，直至出现终点为止。记录消耗的滴数。在原滴注附近重复测量一次，并按第5章的公式确定镀层局部厚度的平均值。 5 计算 根据被测镀层在测试时的每滴溶解厚度值 $k$（见表2），计算被测镀层的局部厚度 $h$（单位：$mu m$）。 公式如下： $h = (n - 0.5) imes k$ 其中： $n$ 为消耗的滴数； $k$ 为每滴溶剂在规定时间内的溶解厚度（$mu m/ ext{drop}$）。 6 注意事项 6.1 对于 2 $mu m$ 以下的镀层，本法测定误差为 $pm 20%$。 6.2 在 12~30 $mu m$ 的范围内，应严格遵守操作规程。具体操作时，应先滴加第一滴溶液并保持 60 秒，用纸吸去，再在原处滴加第二滴溶液并保持 30 秒，再用纸吸去，如此反复直到出现终点。计算厚度时，只计算消耗的滴数。 6.3 镀层厚度低于 3 $mu m$ 时，滴液在镀层表面上保持的时间应改为 15 秒。在 18°C 时，每滴溶液在 15 秒内溶解镀层的厚度约为 0.3 $mu m$（必要时用标准样片校验）。 6.4 用于溶解锡、金的溶液应随配随用。
