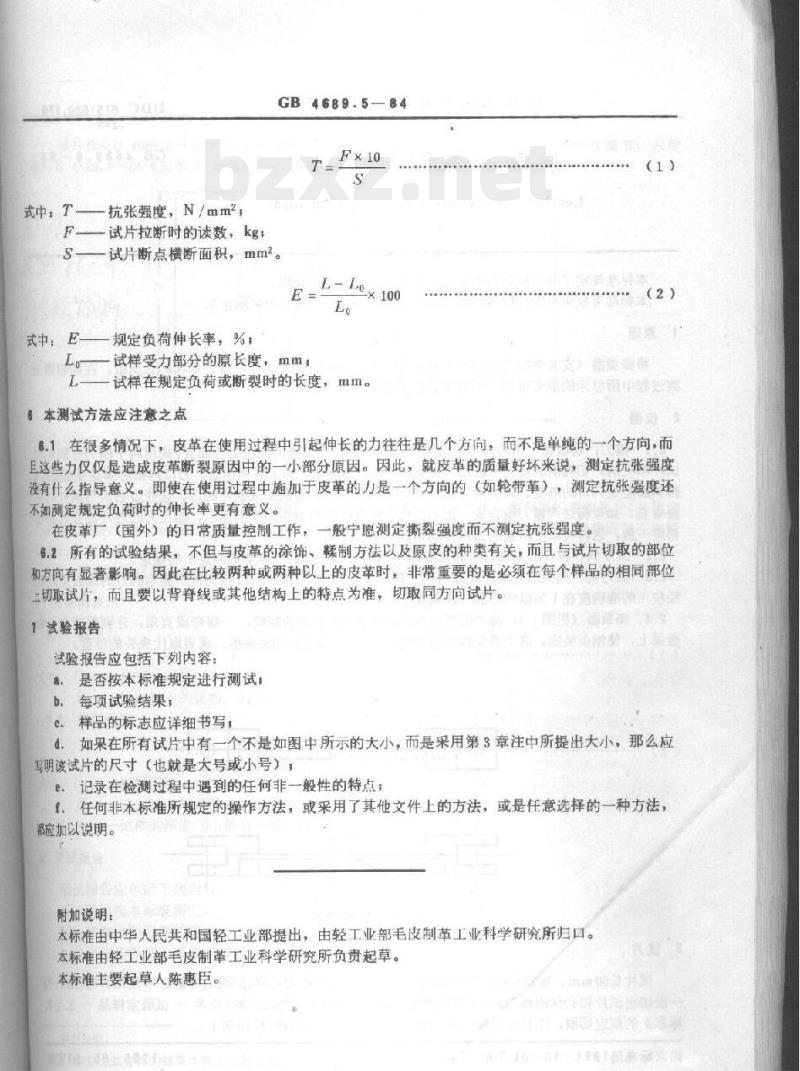

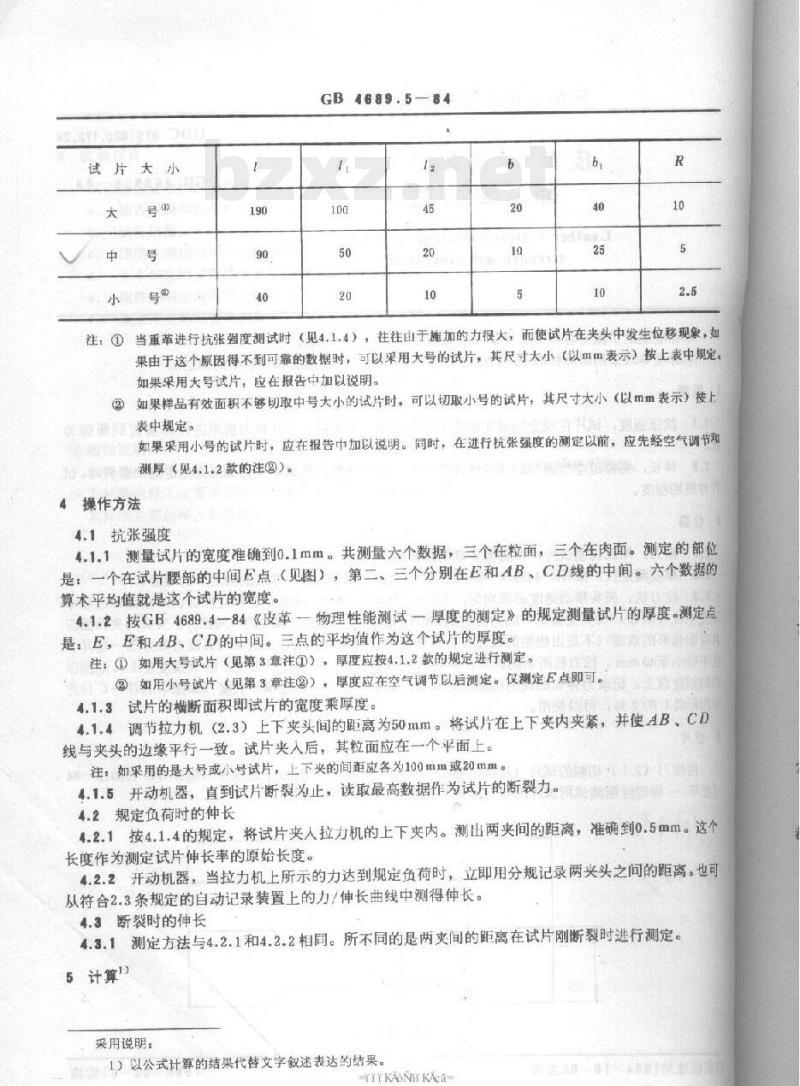

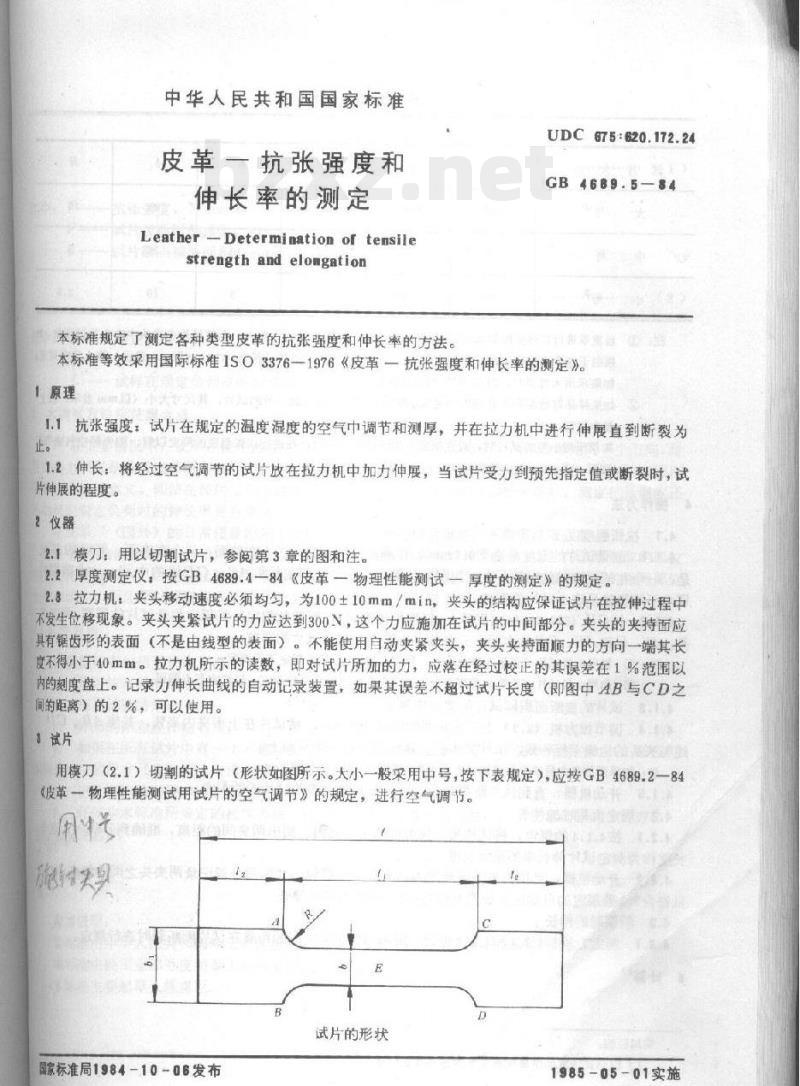

中华人民共和国国家标准 皮革—抗张强度和伸长率的测定 Leather—Determination of tensile strength and elongation GB4689.5-84 本标准等效采用国际标准 ISO 3376—1976《皮革—抗张强度和伸长率的测定》。 1 范围 本标准规定了测定各种类型皮革的抗张强度和伸长率的方法。 2 原理 2.1 抗张强度：试片在规定的温度湿度的空气中调节和测厚，并在拉力机中进行伸展直到断裂为止。 2.2 伸长率：将经过空气调节的试片放在拉力机中加力伸展，当试片受力到预先指定值或断裂时，试片伸展的程度。 3 仪器 3.1 模刀：用以切割试片。 3.2 厚度测定仪：按 GB4689.4—84《皮革—物理性能测试—厚度的测定》的规定。 3.3 拉力机：夹头移动速度必须均匀，为 100±10mm/min，夹头的结构应保证试片在拉伸过程中不发生位移现象。夹头夹紧试片的力应达到 300N，这个力应施加在试片的中间部分。夹头的夹持面应具有锯齿形的表面（不是由线型的表面）。不能使用自动夹紧夹头，夹头夹持面顺力的方向一端其长度不得小于 40mm。拉力机所示的读数（即对试片所加的力）应落在经过校正的误差在 1% 范围以内的刻度盘上。记录力—伸长曲线的自动记录装置，如果其误差不超过试片长度（即图中 AB 与 CD 之间的距离）的 2%，可以使用。 4 试片 用模刀 (3.1) 切割的试片（形状如图所示，大小一般采用中号，按下表规定）应按 GB4689.2—84《皮革—物理性能测试用试片的空气调节》的规定进行空气调节。 试片规格（单位：mm）： - 大号：长 190，宽 40，厚 20 - 中号：长 90，宽 25，厚 10 - 小号：长 40，宽 10，厚 5 注：① 当重革进行抗张强度测试时（见 4.1.4），往往由于施加的力很大，而使试片在夹头中发生位移现象，如果由于这个原因得不到可靠的数据时，可以采用大号的试片，其尺寸大小（以 mm 表示）按上表中规定。如果采用大号试片，应在报告中加以说明。 ② 如果样品有效面积不够切取中号大小的试片时，可以切取小号的试片，其尺寸大小（以 mm 表示）按上表中规定。如果采用小号的试片时，应在报告中加以说明。同时，在进行抗张强度的测定以前，应先经空气调节和测厚（见 4.1.2 款的注②）。 5 操作方法 5.1 抗张强度 5.1.1 测量试片的宽度，准确到 0.1mm。共测量六个数据，三个在粒面，三个在肉面。测定的部位是：一个在试片腰部的中间 E 点（见图），第二、三个分别在 E 和 AB、CD 线的中间。六个数据的算术平均值就是这个试片的宽度。 5.1.2 按 GB4689.4—84《皮革—物理性能测试—厚度的测定》的规定测量试片的厚度。测定点是：E，E 和 AB、CD 的中间。三点的平均值作为这个试片的厚度。 注：① 如用大号试片（见第 4 章注①），厚度应按 5.1.2 款的规定进行测定。 ② 如用小号试片（见第 4 章注②），厚度应在空气调节以后测定，仅测定 E 点即可。 5.1.3 试片的横断面积即试片的宽度乘厚度。 5.1.4 调节拉力机 (3.3) 上下夹头间的距离为 50mm。将试片在上下夹头内夹紧，并使 AB、CD 线与夹头的边缘平行一致。试片夹入后，其粒面应在一个平面上。 注：如采用的是大号或小号试片，上下夹头的间距应各为 100mm 或 20mm。 5.1.5 开动机器，直到试片断裂为止，读取最高数据作为试片的断裂力。 5.2 规定负荷时的伸长率 5.2.1 按 5.1.4 的规定，将试片夹入拉力机的上下夹头内。测出两夹头之间的距离，准确到 0.5mm。这个长度作为测定试片伸长率的原始长度。 5.2.2 开动机器，当拉力机上所示的力达到规定负荷时，立即用分规记录两夹头之间的距离。也可从符合 3.3 条规定的自动记录装置上的力—伸长曲线中测得伸长值。 5.3 断裂时的伸长率 5.3.1 测定方法与 5.2.1 和 5.2.2 相同。所不同的是两夹间的距离在试片刚断裂时进行测定。 6 计算 使用说明：以公式计算的结果代替文字叙述表达的结果。 抗张强度：T = F × 10 / S 式中：T — 抗张强度，N/mm²； F — 试片拉断时的读数，kg； S — 试片断点横断面积，mm²。 伸长率：E = (L - L₀) / L₀ × 100% 式中：E — 规定负荷伸长率，%； L₀ — 试样受力部分的原长度，mm； L — 试样在规定负荷或断裂时的长度，mm。 7 注意事项 7.1 在很多情况下，皮革在使用过程中引起伸长的力往往是多个方向，而不是单纯的一个方向，而这些力仅仅是造成皮革断裂原因中的一小部分原因。因此，就皮革的质量好坏来说，测定抗张强度没有什么指导意义。即使在使用过程中施加于皮革的力是一个方向的（如轮带革），测定抗张强度还不如测定规定负荷时的伸长率更有意义。在皮革厂（国外）的日常质量控制工作，一般宁愿测定撕裂强度而不测定抗张强度。 7.2 所有的试验结果，不但与皮革的鞣饰、制方法以及原皮的种类有关，而且与试片切取的部位和方向有显著影响。因此在比较两种或两种以上的皮革时，非常重要的是必须在每个样品的相同部位切取试片，而且要以背脊线或其他结构上的特点为准，切取同方向试片。 8 试验报告 试验报告应包括下列内容： a. 是否按本标准规定进行测试； b. 每项试验结果； c. 样品的标志应详细书写； d. 如果在所有试片中有一个不是如图中所示的大小，而是采用第 4 章注中所提出大小，那么应写明该试片的尺寸（也就是大号或小号）； e. 记录在检测过程中遇到的任何非一般性的特点，任何非本标准所规定的操作方法，或是采用了其他文件上的方法，或是任意选择的一种方法，都应加以说明。
